汇编语言上机过程

汇编语言的上机过程汇编语言程序的上机过程包括编辑、汇编、连接和执行这四个步骤。

汇编程序我们提供宏汇编程序MASM5.0和MASM6.14两个版本。

1、建立源程序文件建立和编辑汇编语言源程序可以使用EDIT、记事本、写字本，也可以使用TC等来输入源程序。

保存时，源程序文件的扩展名必须是ASM。

练习：（1）在DOS下用编辑软件EDIT建立如下源程序文件，将文件保存为Hello.ASM，保存在MASM5目录下。

（调用命令“C：\EDIT”进入EDIT编辑器。

）源程序文件如下：DSEG SEGMENTMESSAGE DB 'HOW DO YOU DO?',0DH,0AH,24HDSEG ENDSCSEG SEGMENTASSUME CS:CSEG,DS:DSEGBEGIN:MOV AX,DSEGMOV DS,AXMOV DX,OFFSET MESSAGEMOV AH,9INT 21HMOV AH,4CHINT 21HCSEG ENDSEND BEGIN（2）编程计算1+2+3+ ……+100，和放在AX寄存器中，要求用循环实现。

对于MASM5.0和MASM6.14两个版本，编译和连接的方法有所不同。

以下分别就两个版本的编译和连接的方法进行讲解。

如果使用MASM5.0的话，操作方法如下（以HELLO.ASM源程序文件为例）：2、对源程序进行汇编，生成目标文件HELLO.OBJ。

操作：(1)在DOS下进入MASM5.0的目录，如C:\MASM5>(2)敲入命令： MASM HELLO说明：.obj文件：目标代码文件，纯二进制代码文件，不能直接显示在屏幕上。

.lst文件：包含源程序中各语句及其对应的目标代码，各语句的偏移量等相关信息，对调试程序有帮助，但一般情况不需要。

.crf文件：交叉索引文件，给出源程序中定义的符号引用情况，初学时不需建立。

3、连接目标文件，生成执行文件HELLO.EXE，操作：敲入命令LINK HELLO说明：.EXE文件：可执行文件.MAP文件：连接映象文件，包括各个段在存储器中的分配情况，初学时不需要。

汇编语言上机过程：一、上机前的软件准备：MS-DOS操作系统（如：MSDOS6.22 , MSDOS7.0 等）文本编辑器（如： , TURBO.EXE , TC.EXE , C.EXE 等）汇编程序（如：MASM.EXE , ASM.EXE 等）连接程序（如：LINK.EXE 等）调试程序（如：DEBUG.EXE 等）二、汇编程序建立过程:三、现在对（二）的每一个标有字母的过程(PROCEDURE)进行详细说明PROCEDURE a:建立汇编源程序（即：建立文件名.asm）这个过程就相当于我们在纸上编写源程序代码一样，只不过是将纸变为了计算机，这个过程也称源代码录入。

将源程序代码录入计算机的方法很多，下面将介绍具体方法。

1.通过MD-DOS自带的EDIT.EXE文本编辑器进行输入，在DOS提示符下键入:EDIT回车,这时如果你系统内可调用时，EDIT的操作画面便会出现在屏幕上，你就可在提示下进行录入了，当录入完毕后，选择存盘并给你输入的文件起一个文件名，形式：filename.asm ；（其中filename 为你起的文件名,由1-8个字符组成），asm 是为汇编程序识别而必须加上去的，不可更改。

存盘后在DOS下可用DOS命令DIR来查看，如果看到了所存的文件存在，就可以进行进程b。

2.如果你的系统中没有EDIT，也可用你所熟悉的文本编辑器进行录入、编辑，如可用C语言和pascal语言的文本编辑器来编辑,最后将文件存为filename.asm的形式即可。

PROCEDURE b:编译目标文件（即：编译为.obj .lst .crf文件）这个过程计算机将把你编的正确的源代码编译为机器语言、程序清单及交叉引用表的目标文件。

如果此时你的程序有语句错误，系统将报错，并指出在第几行，什么类型的错误，你可根据提示去逐一修改。

现介绍具体过程：在DOS提示符下键入MASM filename回车（注：你系统内的汇编程序为MASM.EXE,如果你系统的汇编程序为ASM.EXE时，便将命令变为ASM filename回车。

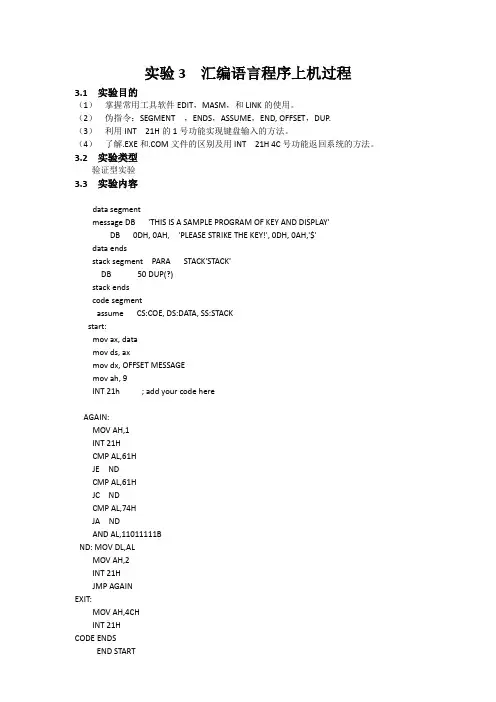

实验3 汇编语言程序上机过程3.1 实验目的（1）掌握常用工具软件EDIT，MASM，和LINK的使用。

（2）伪指令：SEGMENT ，ENDS，ASSUME，END, OFFSET，DUP.（3）利用INT 21H的1号功能实现键盘输入的方法。

（4）了解.EXE和.COM文件的区别及用INT 21H 4C号功能返回系统的方法。

3.2 实验类型验证型实验3.3 实验内容data segmentmessage DB 'THIS IS A SAMPLE PROGRAM OF KEY AND DISPLAY'DB 0DH, 0AH, 'PLEASE STRIKE THE KEY!', 0DH, 0AH,'$'data endsstack segment PARA STACK'STACK'DB 50 DUP(?)stack endscode segmentassume CS:COE, DS:DATA, SS:STACKstart:mov ax, datamov ds, axmov dx, OFFSET MESSAGEmov ah, 9INT 21h ; add your code hereAGAIN:MOV AH,1INT 21HCMP AL,61HJE NDCMP AL,61HJC NDCMP AL,74HJA NDAND AL,11011111BND: MOV DL,ALMOV AH,2INT 21HJMP AGAINEXIT:MOV AH,4CHINT 21HCODE ENDSEND START3.5 实验报告（1）汇编，连接及调试时产生的错误，其原因及解决办法。

（2）思考①若在源程序中把INT 21H的‘H’省去，会产生什么现象？答：若在源程序中把INT 21H的‘H’省去，可以生成.EXE，但是在运新生儿湿疹行时提示出错语句：refer to the list of support interruptsIf you need to int 21h, put h suffix to 21②把INT 21H 4CH 号功能改为INT20H，行不行？答：不行。

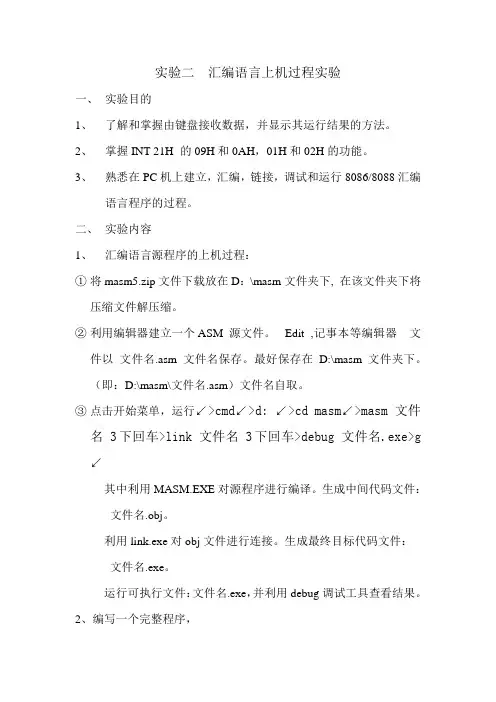

实验二汇编语言上机过程实验一、实验目的1、了解和掌握由键盘接收数据，并显示其运行结果的方法。

2、掌握INT 21H 的09H和0AH，01H和02H的功能。

3、熟悉在PC机上建立，汇编，链接，调试和运行8086/8088汇编语言程序的过程。

二、实验内容1、汇编语言源程序的上机过程：①将masm5.zip文件下载放在D：\masm文件夹下, 在该文件夹下将压缩文件解压缩。

②利用编辑器建立一个ASM 源文件。

Edit ,记事本等编辑器文件以文件名.asm文件名保存。

最好保存在D:\masm文件夹下。

（即：D:\masm\文件名.asm）文件名自取。

③点击开始菜单，运行↙>cmd↙>d: ↙>cd masm↙>masm 文件名 3下回车>link 文件名 3下回车>debug 文件名.exe>g ↙其中利用MASM.EXE对源程序进行编译。

生成中间代码文件：文件名.obj。

利用link.exe对obj文件进行连接。

生成最终目标代码文件：文件名.exe。

运行可执行文件：文件名.exe，并利用debug调试工具查看结果。

2、编写一个完整程序，在屏幕上显示字符串How are you!data segmentstring db 'how are you!$'data endscode segmentassume cs:code,ds:datastart:mov ax,datamov ds,axmov dx,offset stringmov ah,9int 21hmov ah,4chint 21hcode endsend start三、实验器材IBM PC 微机一台四、实验报告要求1、实验报告应包括实验目的，实验内容，实验步骤，实验思考题2、完成实验思考题，如有编程题，写出调试正确的程序，并给程序加注释，写出实验中所记录下的内存数据存放格式。

五、实验思考题下面的汇编语言源程序有错误的，试给程序加注释。

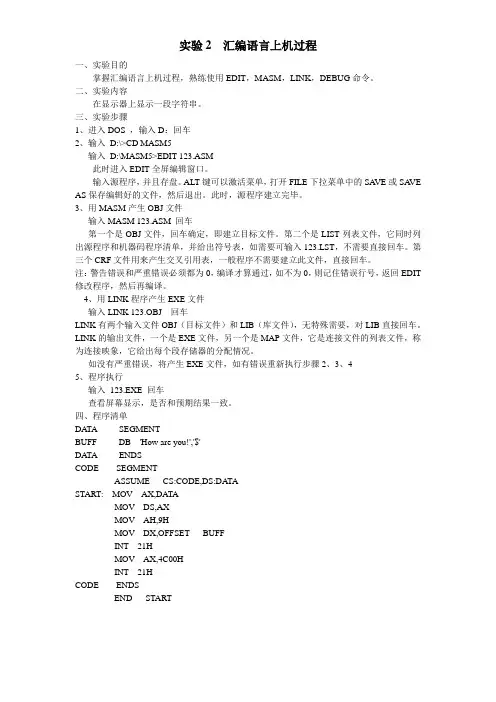

实验2 汇编语言上机过程一、实验目的掌握汇编语言上机过程，熟练使用EDIT，MASM，LINK，DEBUG命令。

二、实验内容在显示器上显示一段字符串。

三、实验步骤1、进入DOS ，输入D：回车2、输入D:\>CD MASM5输入D:\MASM5>EDIT 123.ASM此时进入EDIT全屏编辑窗口。

输入源程序，并且存盘。

ALT键可以激活菜单，打开FILE下拉菜单中的SA VE或SA VE AS保存编辑好的文件，然后退出。

此时，源程序建立完毕。

3、用MASM产生OBJ文件输入MASM 123.ASM 回车第一个是OBJ文件，回车确定，即建立目标文件。

第二个是LIST列表文件，它同时列出源程序和机器码程序清单，并给出符号表，如需要可输入123.LST，不需要直接回车。

第三个CRF文件用来产生交叉引用表，一般程序不需要建立此文件，直接回车。

注：警告错误和严重错误必须都为0，编译才算通过，如不为0，则记住错误行号，返回EDIT 修改程序，然后再编译。

4、用LINK程序产生EXE文件输入LINK 123.OBJ 回车LINK有两个输入文件OBJ（目标文件）和LIB（库文件），无特殊需要，对LIB直接回车。

LINK的输出文件，一个是EXE文件，另一个是MAP文件，它是连接文件的列表文件，称为连接映象，它给出每个段存储器的分配情况。

如没有严重错误，将产生EXE文件，如有错误重新执行步骤2、3、45、程序执行输入123.EXE 回车查看屏幕显示，是否和预期结果一致。

四、程序清单DA TA SEGMENTBUFF DB 'How are you!','$'DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TASTART: MOV AX,DATAMOV DS,AXMOV AH,9HMOV DX,OFFSET BUFFINT 21HMOV AX,4C00HINT 21HCODE ENDSEND START。

汇编语言程序的上机过程
1.建立源程序
用记事本写写代码，把扩展名改为.asm，存入masm文件夹中，保存类型改为“所有文件”，否则系统默认为.txt文件保存。

2.用MASM程序编译源文件，产生目标文件。

1）先进入C:\MASM>中
2）输入“masm MM”即masm 文件名（扩展名可以省略）
3）画蓝线的部分表示有0个警告和0个致命的错误，表示编译通过了。

3
目标文件查看：
3.用Link程序连接目标文件，产生可执行程序
输入“LINK 文件名.obj（扩展名可以省）”eg: LINK MM.OBJ
通过连接产生MM.exe文件，在命令符窗口输入dir命令查看。

4.直接输入文件名查看输出内容。

5.用debug程序调试与运行可执行文件
输入debug命令，屏幕显示：
-
“-”号表示debug系统提示符，
1）用u命令反汇编该文件，屏幕显示如下：
2）用d命令了解数据存储
格式为：
d 数据段地址：0
3）用g命令执行该程序
格式为
g=程序的首地址：0
表示程序正常终止，文件中的文件显示出来。

3）用r显示寄存器内容命令
这里的cs和IP显示了当前指向的指令及其代码，即即将执行的下一条语句。

汇编语言程序的上机过程一、上机环境要运行调试汇编语言程序，至少需要以下程序文件：▪编辑程序：或其他文本编辑工具软件，用于编辑源程序。

▪汇编程序：MASM.EXE，用于汇编源程序，得到目标程序。

▪连接程序：LINK.EXE，用于连接目标程序，得到可执行程序。

▪调试程序：DEBUG.EXE，用于调试可执行程序。

二、上机过程汇编语言程序上机操作包括：编辑、汇编、连接和调试几个阶段。

1.编辑源程序用文本编辑软件创建、编辑汇编源程序。

常用编辑工具有：、记事本、Word等。

无论采用何种编辑工具，生成的文件必须是纯文本文件，所有字符为半角，且文件扩展名为.asm（文件名不分大小写，由1～8个字符组成）。

2.汇编用汇编工具对上述源程序文件（.asm）进行汇编，产生目标文件（.obj）等文件。

汇编程序的主要功能是：检查源程序的语法，给出错误信息；产生目标程序文件；展开宏指令。

汇编过程如下：在DOS状态下，输入命令：MASM MYFILE.ASM（回车），即启动了汇编程序。

此命令执行后，会出现下面的3行信息，依次按回车键（即选择默认值）即可建立3个输出文件，其扩展名分别为：.OBJ（目标文件），.LST（列表文件）和.CRF（交叉引用文件）。

Object Filename [MYFILE.OBJ]:Source Listing [Nul.LST]:Cross Reference [Nul.CRF]:依次按回车键，进行选择后，汇编程序就对汇编源程序进行汇编。

如果汇编过程中发现有语法错误，则屏幕上会显示出错语言的位置和出错的类型。

此时，需要进行修改，然后再进行汇编。

如此进行，直至汇编无错误，得到目标文件为止。

3.连接汇编产生的目标文件（.obj）并不是可执行的程序，还要用连接程序把它转换为可执行的EXE文件。

连接过程如下：▪在DOS状态下，输入命令：LINK MYFILE.OBJ（回车），即可完成连接。

▪与汇编过程类似，如果连接过程中出错，那么程序会在屏幕上显示提示信息。

实验二汇编语言程序上机过程实验目的：熟悉8086/88汇编语言编程格式及上机设计调试过程。

如图5-1所示。

实验器材：计算机一台，DOS或WINDOWS环境，、MASM.EXE、LINK.EXE、DEBUG.EXE 等程序文件。

实验内容及步骤：1、编辑录入源程序建议EDIT后的文件名不要省略，源程序扩展名必须为ASM，不能省略。

EDIT界面如图6-1所示，激活菜单用鼠标单击或ALT+菜单名的第一个字母。

最常用的文件下拉中Save(保存)、Exit(退出，若未存盘会提示是否存盘)两个命令，如果未存盘选择Exit则会弹出如图6-2所示的对话框询问是保存退出(Yes)、不保存退出(No)、取消返回继续编辑(Cancel)。

例如：执行如下命令图6-1 EDIT的基本界面图6-2 EDIT的Exit命令对话框2、汇编汇编命令格式如下：建议源程序基本名不要省略。

例如：；扩展名“.ASM”可省略若没有错误显示如下：Microsoft (R) Macro Assembler Version 5.10Copyright (C) Microsoft Corp 1981, 1988. All rights reserved.Object filename [aa.OBJ]: ；目标文件名Source listing [NUL.LST]: ；源程序列表文件，加行号便于查错Cross-reference [NUL.CRF]: ；交叉参考文件，名字信息49576 + 420869 Bytes symbol space free0 Warning Errors ；警告错误0 Severe Errors ；严重错误，若有此类错误，不能生成目标OBJ文件有关错误信息的含义请参看教材附录C。

如果省略源程序名则第一个提示信息为：Source filename [.ASM]: ；源程序文件名3、连接连接命令格式如下：建议目标程序基本名不要省略。

汇编语言程序上机过程1.编写源程序进入MS-DOS方式,进入MASM40子目录,提示符后键入edit 源文件名.asm,回车，利用DOS的全屏幕编辑软件编写汇编语言源程序，存盘，退出也可以先在WINDOWS环境中用记事本编写源程序，存为扩展名为.asm的文件（注意文件保存在MASM40子目录下），再进入MS-DOS方式,进入MASM40子目录2.汇编源程序提示符后键入masm 源文件名.asm,回车,提示输入OBJ文件名,按回车提示输入LST文件名, 键入源文件名,回车这两步只要试一次，打开它们了解其作用即可，以后就一路按回车提示输入CRF文件名, 键入源文件名,回车汇编完成，源程序中如有错误，显示错误信息3.如汇编后报错，改正源程序中的错误,直至汇编无错,则生成源文件名.obj4.连接提示符后键入link 源文件名,回车,对于提示信息,全部按回车若无连接错误,则生成源文件名.exe5.运行提示符后键入源文件名,回车6. 提示符后键入exit,回车,退出DOS环境调试软件Debug使用说明:DOS环境下，提示符后键入debug 源文件名.exe,回车,出现提示符’_’1._u[address] (反汇编命令)从指定的地址起反汇编32个字节,若不指定,则从头开始或从上一个u命令的最后一条指令的下一个单元开始反汇编2._g[=address1] [address2] (运行命令)从指定的地址address1起执行,如不指定则从当前的CS:IP开始执行（address1为000则从头开始执行）,当执行到后面的断点地址address2时,停止执行并显示当前所有寄存器及标志位的内容,和下一条将要执行的指令3._t[=address] [n](跟踪命令)从指定的地址address起执行n条(不指定n,则执行一条指令)后停下来, 显示当前所有寄存器及标志位的内容,和下一条将要执行的指令, 如不指定address则从当前的CS:IP开始执行4._d[address]或_d[range]在DS段寄存器经MOV指令传送有具体值后，从指定的数据段偏移地址address起开始显示80个字节或指定范围的字节的内容，如_d000 020显示数据段中偏移地址为000h至0020h的字节的内容，如在address前指定段寄存器（CS、SS、ES），也能观察到其它段的内容5._r (显示所有寄存器和标志位内容)6._q (退出debug)Debug的使用练习：●在DOS提示符下键入debug aswjsj2.exe●_u 回车(或_u000 回车)反汇编32个字节,显示内容为:代码段段地址:偏移地址机器代码指令（地址表达式的值已算出）可看出该指令的机器代码的存放地址和长度(即为几字节指令)问：（1）指令mov dl,2对应的机器代码为多少？是几字节指令？（2）在指令部分,原先的mov di,offset d1已变为mov di 000a,故可知变量d1在数据段中的偏移地址为000a,由于在数据段中d1,d2,z是连续定义的，故变量d2的偏移地址和z 的偏移地址各是多少？（3）原先的call p1已变为call 0080, 问过程p1在代码段中的起始偏移地址为多少?●_r 回车显示所有寄存器和标志位内容观察CS、IP的值●_t 5 回车（或_t=000 5 回车）从开头执行5条指令 (使每个段寄存器有了具体值)后停下_d000 回车察看数据段从偏移量为000开始的10个单元的内容,为多少?●_u000 回车察看源程序中标志1处的下一条指令，其偏移地址是多少?将它作为断点地址_g 断点地址,回车_d000a, 回车察看变量d1的值变为了多少?●采用类似的方法将标志2处的下一条指令作为断点,运行至断点处, 察看变量d2的值变为多少？●将标志3处的下一条指令作为断点，运行至断点处, 察看AL的值为多少？●将标志4处的下一条指令作为断点，运行至断点处, 察看AL的值为多少？弄清das指令的作用●将标志5处的下一条指令作为断点，运行至断点处,察看变量z的值为多少？●_q 回车结束Debug，返回DOS提示符下。

汇编语言上机过程一、用汇编语言编写的源程序，使之运行必须经过以下几个步骤：1.用编辑程序建立一个扩展名为．ASM的汇编语言源程序文件。

2.调汇编程序(MASM)，对源程序汇编，生成机器码目标文件，扩展名为．OBJ。

3.连接（LINK）目标文件，生成可执行文件，扩展名为．EXE。

4.运行可执行文件。

5.如果程序运行有错，可调用DEBUG 程序对．EXE文件进行调试。

二、编辑汇编语言源程序可用各种编辑软件来建立汇编语言源程序，例如记事本。

先保存为．TXT文件，然后改为．ASM文件，方法是在windows界面：工具——文件夹选项——查看——将“隐藏已知文件的扩展名”选项去掉。

然后将扩展名．TXT直接改为．ASM，汇编程序文件名称由用户自定（只能用英文字母、数字下划线）。

三、编译汇编语言源裎序用MASM程序汇编源程序，生成浮动目标程序（即扩展名为．OBJ的文件），这里产生的是浮动的目标模块，是不可执行程序。

汇编前，在DOS状态下用下列命令可以打开源程序，例如打开z1.asm的方法是：＞type z1.asm ＜CR＞则屏幕上显示出z1.asm的源程序。

汇编z1.asm文件过程的屏幕操作与显示如下：＞masm z1.asm＜CR＞屏幕显示以下各行（一次一行），提示用户所应键入的信息：OBJECT FILENAME [ Z1．OBJ ] ＜CR＞SOURCE LISTING [ NUL．LST ]：＜CR＞CROSS REFERENCE [ NUL．CRF]：＜CR＞产生目标文件(．OBJ)是汇编的主要目的，通常用户可以直接回车，表示采用默认文件名。

(．LST)文件为列表文件，提供全部汇编后的信息。

若用户不需要这些信息，可直接回车。

(．CRF)文件为交义引用文件，要建立交叉引用文件，则键入文件名。

MASM将为用户建立扩展名为(．CRF)的交叉引用文件，这里所得到的交叉引用文件，必须调用CREF程序处理，以建立一个按字母顺序排列的能被显示或打印的源程序中的符号（包括变量）表。

实验一汇编语言上机基本步骤一、实验目的：熟悉汇编语言的上机过程，掌握各项工具软件的使用方法二、实验环境：1.硬件：PC微机2.软件：DOS系统、EDIT.EXE、MASM.EXE、LINK.EXE、DEBUG.EXE三、实验内容：1.前期准备：在开始进行汇编语言上机练习之前，建立并进入自己的工作子目录，准备好相关工具软件如MASM.EXE、LINK.EXE等，其后所有工作均在自己的子目录中进行，以避免因路径概念不清而导致的文件存取错误，以及对系统其它部分造成影响。

1)建立自己的工作子目录（例如MYTEST）：C:\>MD MYTEST2)进入自己的工作子目录：C:\>CD MYTEST3)将所需工具软件从其它地方（如C:\MASM）拷贝进自己的工作子目录：C:\MYTEST>COPY C:\MASM\MASM.EXEC:\MYTEST>COPY C:\MASM\LINK.EXE2.编写源程序：原则上可以用任何文字处理软件（如EDIT、写字板、甚至WORD）编写源程序，但必须注意，源程序应为ASCII码文件（或称纯文本文件），扩展名一般为.ASM。

因此，建议使用DOS环境下的EDIT软件。

1)在DOS系统操作提示符下键入EDIT并回车，即可进入EDIT文本编辑环境。

如果没有进入，检查当前路径下是否存在EDIT.EXE文件，以及文件是否完整等。

2)从键盘输入下列程序（不必输入注释部分）：CODE SEGMENT；定义一个CODE段ASSUME CS：CODE；定义CODE段为代码段START：；可执行语句起始处MOV AH，02H ；以下三条语句将显示字母aMOV DL，’a’INT 21HMOV AH，4CH ；以下二条语句将返回DOSINT 21HCODE ENDS；CODE段结束END START；整个程序结束该程序的功能是仅在CRT屏上显示一个字母a，完成功能的只有其中的三条语句，但其它部分则是一个完整的汇编语言源程序必不可少的部分。
