汇编语言程序上机过程

汇编语言的上机过程汇编语言程序的上机过程包括编辑、汇编、连接和执行这四个步骤。

汇编程序我们提供宏汇编程序MASM5.0和MASM6.14两个版本。

1、建立源程序文件建立和编辑汇编语言源程序可以使用EDIT、记事本、写字本，也可以使用TC等来输入源程序。

保存时，源程序文件的扩展名必须是ASM。

练习：（1）在DOS下用编辑软件EDIT建立如下源程序文件，将文件保存为Hello.ASM，保存在MASM5目录下。

（调用命令“C：\EDIT”进入EDIT编辑器。

）源程序文件如下：DSEG SEGMENTMESSAGE DB 'HOW DO YOU DO?',0DH,0AH,24HDSEG ENDSCSEG SEGMENTASSUME CS:CSEG,DS:DSEGBEGIN:MOV AX,DSEGMOV DS,AXMOV DX,OFFSET MESSAGEMOV AH,9INT 21HMOV AH,4CHINT 21HCSEG ENDSEND BEGIN（2）编程计算1+2+3+ ……+100，和放在AX寄存器中，要求用循环实现。

对于MASM5.0和MASM6.14两个版本，编译和连接的方法有所不同。

以下分别就两个版本的编译和连接的方法进行讲解。

如果使用MASM5.0的话，操作方法如下（以HELLO.ASM源程序文件为例）：2、对源程序进行汇编，生成目标文件HELLO.OBJ。

操作：(1)在DOS下进入MASM5.0的目录，如C:\MASM5>(2)敲入命令： MASM HELLO说明：.obj文件：目标代码文件，纯二进制代码文件，不能直接显示在屏幕上。

.lst文件：包含源程序中各语句及其对应的目标代码，各语句的偏移量等相关信息，对调试程序有帮助，但一般情况不需要。

.crf文件：交叉索引文件，给出源程序中定义的符号引用情况，初学时不需建立。

3、连接目标文件，生成执行文件HELLO.EXE，操作：敲入命令LINK HELLO说明：.EXE文件：可执行文件.MAP文件：连接映象文件，包括各个段在存储器中的分配情况，初学时不需要。

汇编语言上机过程：一、上机前的软件准备：MS-DOS操作系统（如：MSDOS6.22 , MSDOS7.0 等）文本编辑器（如： , TURBO.EXE , TC.EXE , C.EXE 等）汇编程序（如：MASM.EXE , ASM.EXE 等）连接程序（如：LINK.EXE 等）调试程序（如：DEBUG.EXE 等）二、汇编程序建立过程:三、现在对（二）的每一个标有字母的过程(PROCEDURE)进行详细说明PROCEDURE a:建立汇编源程序（即：建立文件名.asm）这个过程就相当于我们在纸上编写源程序代码一样，只不过是将纸变为了计算机，这个过程也称源代码录入。

将源程序代码录入计算机的方法很多，下面将介绍具体方法。

1.通过MD-DOS自带的EDIT.EXE文本编辑器进行输入，在DOS提示符下键入:EDIT回车,这时如果你系统内可调用时，EDIT的操作画面便会出现在屏幕上，你就可在提示下进行录入了，当录入完毕后，选择存盘并给你输入的文件起一个文件名，形式：filename.asm ；（其中filename 为你起的文件名,由1-8个字符组成），asm 是为汇编程序识别而必须加上去的，不可更改。

存盘后在DOS下可用DOS命令DIR来查看，如果看到了所存的文件存在，就可以进行进程b。

2.如果你的系统中没有EDIT，也可用你所熟悉的文本编辑器进行录入、编辑，如可用C语言和pascal语言的文本编辑器来编辑,最后将文件存为filename.asm的形式即可。

PROCEDURE b:编译目标文件（即：编译为.obj .lst .crf文件）这个过程计算机将把你编的正确的源代码编译为机器语言、程序清单及交叉引用表的目标文件。

如果此时你的程序有语句错误，系统将报错，并指出在第几行，什么类型的错误，你可根据提示去逐一修改。

现介绍具体过程：在DOS提示符下键入MASM filename回车（注：你系统内的汇编程序为MASM.EXE,如果你系统的汇编程序为ASM.EXE时，便将命令变为ASM filename回车。

实验二汇编语言程序的上机步骤一、实验目的熟练掌握汇编语言程序的上机步骤和程序调试方法。

二、实验内容及步骤1．通过CMD命令进入DOS方式。

2．通过CD命令和MD命令建立和进入用户程序目录。

3．将实验一笑脸程序补充为一个完整的汇编语言程序。

4．熟读第五部分内容：环境简介5．通过编辑——汇编——连接步骤生成.EXE形式的笑脸程序Smile.exe。

6．运行Smile.exe程序，观察运行结果。

7．用“DUBUG Smile.exe”命令将Smile.exe程序装入内存，通过R命令读取Smile.exe程序在内存的地址。

8．用反汇编U命令观察笑脸程序。

9．重复实验一“使用DEBUG调试程序”中的步骤（4）和（5），观察程序运行结果。

10．验证题以下程序段用以显示信息“Press any key when you ready.”。

在用户按下任一键后，另起一行显示信息“Input your password：”。

DSEG SEGMENT use16MESS1 DB ‘Press any key when you ready’，0AH,0DH,‘＄’MESS2 DB ‘Input your password：’，’$’DSEG ENDSSSEG SEGMENT STACKDB 80H DUP（0）SSEG ENDSCSEG SEGMENTASSUME DS：DSEG，SS：SSEG，CS：CSEGSTART：MOV AX，DSEGMOV DS，AXMOV DX，OFFSET MESS1MOV AH，09HINT 21H ；显示“press any key when you ready.”MOV AH,08HINT 21H ；等待用户按任一键MOV DX,OFFSET MESS2MOV AH,09HINT 21H ；显示“Input your password：”MOV AH,4CHINT 21HCSEG ENDSEND START三、实验要求认真完成实验每一步骤，详细记录实验过程、现象和结果，及时整理实验报告。

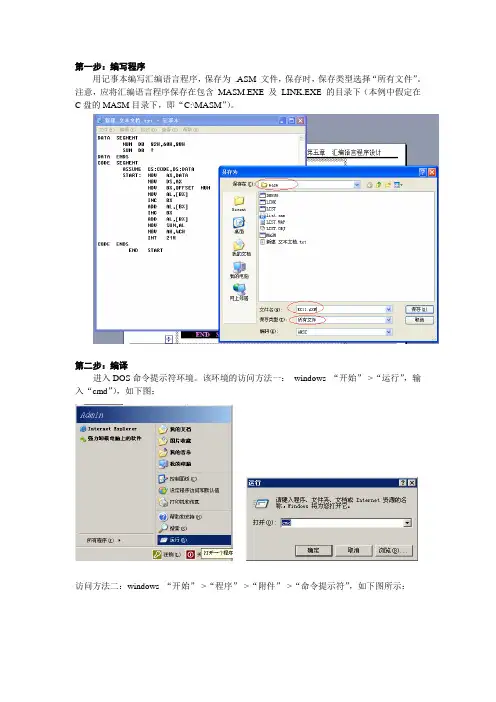

第一步：编写程序用记事本编写汇编语言程序，保存为.ASM 文件，保存时，保存类型选择“所有文件”。

注意，应将汇编语言程序保存在包含MASM.EXE 及LINK.EXE 的目录下（本例中假定在C盘的MASM目录下，即“C:\MASM”）。

第二步：编译进入DOS命令提示符环境。

该环境的访问方法一：windows “开始”->“运行”，输入“cmd”），如下图：访问方法二：windows “开始”->“程序”->“附件”->“命令提示符”，如下图所示：进入DOS命令提示符方式：用CD 命令进入MASM目录，如下图所示：(若个人的MASM目录在D盘下，可如下操作：)回车后即进入存放有MASM.EXE LINK.EXE EX11.ASM 的目录D:\MASM :现在开始用汇编程序MASM.EXE 编译汇编语言源程序EX11.ASM:回车后开始编译：若编译出现0处错误（如上图椭圆框内），则表示编译通过，正确生成EX11.OBJ文件：接下来转入第四步。

否则，若出现如下类似界面：表示出现一处错误，该错误在EX11.ASM的第七行，错误为“出现未定义的符号AS”，则转入第三步。

第三步：编辑程序用 EDIT.EXE 编辑出现错误的程序 EX11.ASM:回车后，出现如下界面：找到第7行，并修改相应错误。

修改完成后，点击菜单“File”或用“ALT”回车打开“File”菜单，首先选择“Save”保存修改，然后选择“Exit”退出编辑状态：重复如下编译过程，重新编译修改过的EX11.ASM,直至全部错误修改完成：进入第四步。

第四步：链接用 LINK.EXE链接程序(注意链接的是.OBJ文件)，生成可执行文件：链接成功后，生成exe文件：第五步：运行程序直接在DOS提示符下输入刚刚生成的exe文件。

（因本例程序无屏幕输出，故看不到运行结果。

若程序中设计有屏幕输入输出部分，则可直接看到屏幕的输入输出过程）第六步：调试程序用DEBUG.EXE调试程序。

汇编语言程序的上机过程
1.建立源程序
用记事本写写代码，把扩展名改为.asm，存入masm文件夹中，保存类型改为“所有文件”，否则系统默认为.txt文件保存。

2.用MASM程序编译源文件，产生目标文件。

1）先进入C:\MASM>中
2）输入“masm MM”即masm 文件名（扩展名可以省略）
3）画蓝线的部分表示有0个警告和0个致命的错误，表示编译通过了。

3
目标文件查看：
3.用Link程序连接目标文件，产生可执行程序
输入“LINK 文件名.obj（扩展名可以省）”eg: LINK MM.OBJ
通过连接产生MM.exe文件，在命令符窗口输入dir命令查看。

4.直接输入文件名查看输出内容。

5.用debug程序调试与运行可执行文件
输入debug命令，屏幕显示：
-
“-”号表示debug系统提示符，
1）用u命令反汇编该文件，屏幕显示如下：
2）用d命令了解数据存储
格式为：
d 数据段地址：0
3）用g命令执行该程序
格式为
g=程序的首地址：0
表示程序正常终止，文件中的文件显示出来。

3）用r显示寄存器内容命令
这里的cs和IP显示了当前指向的指令及其代码，即即将执行的下一条语句。

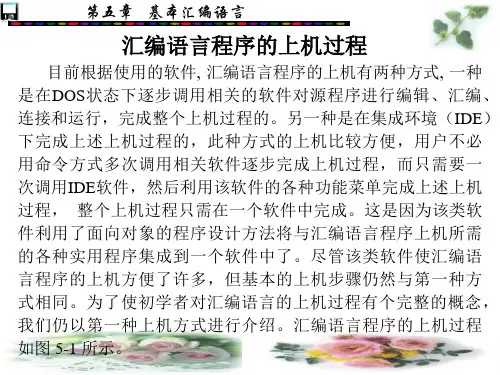

实验二汇编语言程序上机过程实验目的：熟悉8086/88汇编语言编程格式及上机设计调试过程。

如图5-1所示。

实验器材：计算机一台，DOS或WINDOWS环境，、MASM.EXE、LINK.EXE、DEBUG.EXE 等程序文件。

实验内容及步骤：1、编辑录入源程序建议EDIT后的文件名不要省略，源程序扩展名必须为ASM，不能省略。

EDIT界面如图6-1所示，激活菜单用鼠标单击或ALT+菜单名的第一个字母。

最常用的文件下拉中Save(保存)、Exit(退出，若未存盘会提示是否存盘)两个命令，如果未存盘选择Exit则会弹出如图6-2所示的对话框询问是保存退出(Yes)、不保存退出(No)、取消返回继续编辑(Cancel)。

例如：执行如下命令图6-1 EDIT的基本界面图6-2 EDIT的Exit命令对话框2、汇编汇编命令格式如下：建议源程序基本名不要省略。

例如：；扩展名“.ASM”可省略若没有错误显示如下：Microsoft (R) Macro Assembler Version 5.10Copyright (C) Microsoft Corp 1981, 1988. All rights reserved.Object filename [aa.OBJ]: ；目标文件名Source listing [NUL.LST]: ；源程序列表文件，加行号便于查错Cross-reference [NUL.CRF]: ；交叉参考文件，名字信息49576 + 420869 Bytes symbol space free0 Warning Errors ；警告错误0 Severe Errors ；严重错误，若有此类错误，不能生成目标OBJ文件有关错误信息的含义请参看教材附录C。

如果省略源程序名则第一个提示信息为：Source filename [.ASM]: ；源程序文件名3、连接连接命令格式如下：建议目标程序基本名不要省略。

汇编语言程序上机过程1.编写源程序进入MS-DOS方式,进入MASM40子目录,提示符后键入edit 源文件名.asm,回车，利用DOS的全屏幕编辑软件编写汇编语言源程序，存盘，退出也可以先在WINDOWS环境中用记事本编写源程序，存为扩展名为.asm的文件（注意文件保存在MASM40子目录下），再进入MS-DOS方式,进入MASM40子目录2.汇编源程序提示符后键入masm 源文件名.asm,回车,提示输入OBJ文件名,按回车提示输入LST文件名, 键入源文件名,回车这两步只要试一次，打开它们了解其作用即可，以后就一路按回车提示输入CRF文件名, 键入源文件名,回车汇编完成，源程序中如有错误，显示错误信息3.如汇编后报错，改正源程序中的错误,直至汇编无错,则生成源文件名.obj4.连接提示符后键入link 源文件名,回车,对于提示信息,全部按回车若无连接错误,则生成源文件名.exe5.运行提示符后键入源文件名,回车6. 提示符后键入exit,回车,退出DOS环境调试软件Debug使用说明:DOS环境下，提示符后键入debug 源文件名.exe,回车,出现提示符’_’1._u[address] (反汇编命令)从指定的地址起反汇编32个字节,若不指定,则从头开始或从上一个u命令的最后一条指令的下一个单元开始反汇编2._g[=address1] [address2] (运行命令)从指定的地址address1起执行,如不指定则从当前的CS:IP开始执行（address1为000则从头开始执行）,当执行到后面的断点地址address2时,停止执行并显示当前所有寄存器及标志位的内容,和下一条将要执行的指令3._t[=address] [n](跟踪命令)从指定的地址address起执行n条(不指定n,则执行一条指令)后停下来, 显示当前所有寄存器及标志位的内容,和下一条将要执行的指令, 如不指定address则从当前的CS:IP开始执行4._d[address]或_d[range]在DS段寄存器经MOV指令传送有具体值后，从指定的数据段偏移地址address起开始显示80个字节或指定范围的字节的内容，如_d000 020显示数据段中偏移地址为000h至0020h的字节的内容，如在address前指定段寄存器（CS、SS、ES），也能观察到其它段的内容5._r (显示所有寄存器和标志位内容)6._q (退出debug)Debug的使用练习：●在DOS提示符下键入debug aswjsj2.exe●_u 回车(或_u000 回车)反汇编32个字节,显示内容为:代码段段地址:偏移地址机器代码指令（地址表达式的值已算出）可看出该指令的机器代码的存放地址和长度(即为几字节指令)问：（1）指令mov dl,2对应的机器代码为多少？是几字节指令？（2）在指令部分,原先的mov di,offset d1已变为mov di 000a,故可知变量d1在数据段中的偏移地址为000a,由于在数据段中d1,d2,z是连续定义的，故变量d2的偏移地址和z 的偏移地址各是多少？（3）原先的call p1已变为call 0080, 问过程p1在代码段中的起始偏移地址为多少?●_r 回车显示所有寄存器和标志位内容观察CS、IP的值●_t 5 回车（或_t=000 5 回车）从开头执行5条指令 (使每个段寄存器有了具体值)后停下_d000 回车察看数据段从偏移量为000开始的10个单元的内容,为多少?●_u000 回车察看源程序中标志1处的下一条指令，其偏移地址是多少?将它作为断点地址_g 断点地址,回车_d000a, 回车察看变量d1的值变为了多少?●采用类似的方法将标志2处的下一条指令作为断点,运行至断点处, 察看变量d2的值变为多少？●将标志3处的下一条指令作为断点，运行至断点处, 察看AL的值为多少？●将标志4处的下一条指令作为断点，运行至断点处, 察看AL的值为多少？弄清das指令的作用●将标志5处的下一条指令作为断点，运行至断点处,察看变量z的值为多少？●_q 回车结束Debug，返回DOS提示符下。

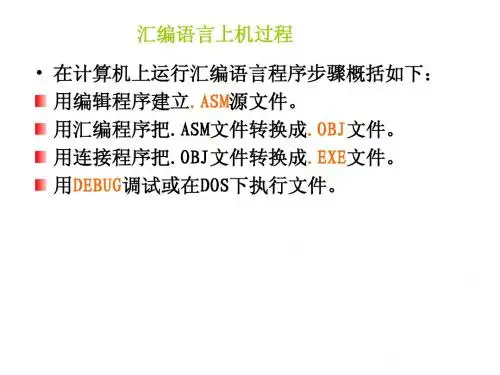

汇编语言上机过程一、用汇编语言编写的源程序，使之运行必须经过以下几个步骤：1.用编辑程序建立一个扩展名为．ASM的汇编语言源程序文件。

2.调汇编程序(MASM)，对源程序汇编，生成机器码目标文件，扩展名为．OBJ。

3.连接（LINK）目标文件，生成可执行文件，扩展名为．EXE。

4.运行可执行文件。

5.如果程序运行有错，可调用DEBUG 程序对．EXE文件进行调试。

二、编辑汇编语言源程序可用各种编辑软件来建立汇编语言源程序，例如记事本。

先保存为．TXT文件，然后改为．ASM文件，方法是在windows界面：工具——文件夹选项——查看——将“隐藏已知文件的扩展名”选项去掉。

然后将扩展名．TXT直接改为．ASM，汇编程序文件名称由用户自定（只能用英文字母、数字下划线）。

三、编译汇编语言源裎序用MASM程序汇编源程序，生成浮动目标程序（即扩展名为．OBJ的文件），这里产生的是浮动的目标模块，是不可执行程序。

汇编前，在DOS状态下用下列命令可以打开源程序，例如打开z1.asm的方法是：＞type z1.asm ＜CR＞则屏幕上显示出z1.asm的源程序。

汇编z1.asm文件过程的屏幕操作与显示如下：＞masm z1.asm＜CR＞屏幕显示以下各行（一次一行），提示用户所应键入的信息：OBJECT FILENAME [ Z1．OBJ ] ＜CR＞SOURCE LISTING [ NUL．LST ]：＜CR＞CROSS REFERENCE [ NUL．CRF]：＜CR＞产生目标文件(．OBJ)是汇编的主要目的，通常用户可以直接回车，表示采用默认文件名。

(．LST)文件为列表文件，提供全部汇编后的信息。

若用户不需要这些信息，可直接回车。

(．CRF)文件为交义引用文件，要建立交叉引用文件，则键入文件名。

MASM将为用户建立扩展名为(．CRF)的交叉引用文件，这里所得到的交叉引用文件，必须调用CREF程序处理，以建立一个按字母顺序排列的能被显示或打印的源程序中的符号（包括变量）表。

实验一汇编语言上机基本步骤一、实验目的：熟悉汇编语言的上机过程，掌握各项工具软件的使用方法二、实验环境：1.硬件：PC微机2.软件：DOS系统、EDIT.EXE、MASM.EXE、LINK.EXE、DEBUG.EXE三、实验内容：1.前期准备：在开始进行汇编语言上机练习之前，建立并进入自己的工作子目录，准备好相关工具软件如MASM.EXE、LINK.EXE等，其后所有工作均在自己的子目录中进行，以避免因路径概念不清而导致的文件存取错误，以及对系统其它部分造成影响。

1)建立自己的工作子目录（例如MYTEST）：C:\>MD MYTEST2)进入自己的工作子目录：C:\>CD MYTEST3)将所需工具软件从其它地方（如C:\MASM）拷贝进自己的工作子目录：C:\MYTEST>COPY C:\MASM\MASM.EXEC:\MYTEST>COPY C:\MASM\LINK.EXE2.编写源程序：原则上可以用任何文字处理软件（如EDIT、写字板、甚至WORD）编写源程序，但必须注意，源程序应为ASCII码文件（或称纯文本文件），扩展名一般为.ASM。

因此，建议使用DOS环境下的EDIT软件。

1)在DOS系统操作提示符下键入EDIT并回车，即可进入EDIT文本编辑环境。

如果没有进入，检查当前路径下是否存在EDIT.EXE文件，以及文件是否完整等。

2)从键盘输入下列程序（不必输入注释部分）：CODE SEGMENT；定义一个CODE段ASSUME CS：CODE；定义CODE段为代码段START：；可执行语句起始处MOV AH，02H ；以下三条语句将显示字母aMOV DL，’a’INT 21HMOV AH，4CH ；以下二条语句将返回DOSINT 21HCODE ENDS；CODE段结束END START；整个程序结束该程序的功能是仅在CRT屏上显示一个字母a，完成功能的只有其中的三条语句，但其它部分则是一个完整的汇编语言源程序必不可少的部分。
