汇编语言程序设计上机步骤与调试方法

实验一熟悉汇编语言程序设计的实验环境及上机步骤一、实验目的：1、掌握文本编辑程序EDIT的基本使用方法。

2、熟练掌握汇编语言上机操作的基本步骤，学会汇编语言程序的编辑、汇编、连接、运行等操作方法。

二、上机实验指导（一）实验环境1.硬件环境微型计算机（Intel x86系列CPU）一台2. 软件环境⏹Windows98/2000/XP操作系统⏹文本编辑器（NOTEPAD（记事本））⏹汇编程序（MASM.EXE）⏹连接程序（LINK.EXE）（二）上机实验步骤上机步骤总结如下：1．把汇编程序拷贝到 C:\ASM\2．用记事本建立ASM源程序，保存为C:\ASM\HELLO.ASM3．汇编 C:\ASM>MASM HELLO.ASM<回车>4．链接C:\ASM>LINK HELLO.OBJ<回车>5．执行C:>ASM>HELLO〈回车〉下面详细介绍上机步骤：1．确定源程序的存放目录建议源程序存放的目录名为ASM（或MASM），并放在C盘或D盘的根目录下。

创建方法：找到C盘的根目录，在C盘的根目录窗口中点击右键，在弹出的菜单中选择“新建”→“文件夹”，并把新建的文件夹命名为ASM。

请把MASM.EXE、LINK.EXE都拷贝到此目录中。

2．建立ASM源程序使用NOTEPAD（记事本）文本编辑器建立ASM源程序。

打开记事本，输入源程序后，保存为后缀为.ASM的文件，保存路径为C:\ASM\HELLO.ASM。

3．用MASM.EXE汇编源程序产生OBJ目标文件具体操作如下：在DOS命令提示符窗口中操作选择“开始”→“程序”→“附件”→“命令提示符”，打开DOS命令提示符窗口，然后用CD命令转到源程序目录下，接着输入MASM命令：C:\Documents and Settings>cd..(回车，退回到上一级根目录)C:>CD ASM<回车>C:\ASM>MASM HELLO.ASM<回车>操作时的屏幕显示如图2所示。

汇编语言的编程步骤与调试方法一、汇编源程序的建立1. 使用工具(1)EDIT,记事本等文本编辑软件，编辑源程序，保存为.asm文件；(2)ASM,MASM汇编程序，对源程序进行汇编，生成.obj文件-目标文件，以及调试用.LST-列表文件和.CRF-交叉引用表；(3)Link连接程序，对使用的目标文件和库文件进行连接，生成.exe文件，同时调试用.map-地址映像文件；如果源程序无语法错误，上述三步将生成可运行的.exe文件，如果运行结果无误，则完成对汇编程序的编程，如果运行后结果存在错误，需要进行调试。

(4)Debug调试程序，对.exe文件进行调试，修改，直到程序正确。

图3 目标程序生成步骤图2. 编程过程(1)用文本编辑软件，编写扩展名为.asm的源文程序文件。

(2)用汇编程序对编好的源文件进行汇编。

命令行：masm [*.asm] ↙如果源文件中存在语法错误，则汇编程序将指出错误类型及位置，可根据这些信息重新编辑源文件，直至无语法错误，汇编后，将生成指定名称的目标文件.obj。

使用MASM50汇编程序进行汇编，输入命令行masm或者masm *.asm后，根据提示，输入文件名，在汇编没有错误的情况下，如屏幕所示：汇编程序可生成三个文件，*.obj，*.lst和*.crf。

*.obj-目标文件，用于连接生成可执行文件；*.lst-列表文件(可选)，汇编语言汇编的机器语言与汇编语言对照表，可用于调试；*.crf-交叉引用文件（可选），给出了用户定义的所有符号和对每个符号定义、引用的行号。

(3)目标文件的连接命令行：link [*.obj] [*.obj] [*.lib] ↙连接程序，将多个目标程序及库文件，连接生成可执行的*.exe文件,同时可选择生成*.map文件。

*.map-地址映像文件，给出内存地址分配的有关信息。

下图所示屏幕，为Link连接两个目标文件，没有错误的情况下，生成*.exe 文件。

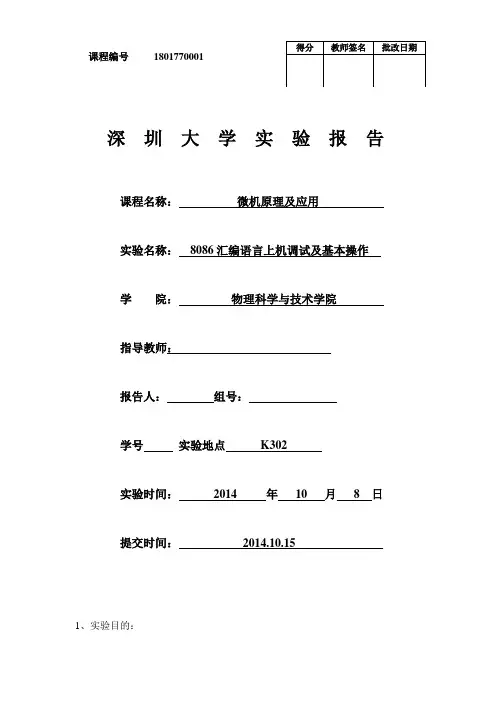

深 圳 大 学 实 验 报 告课程名称： 微机原理及应用实验名称： 8086汇编语言上机调试及基本操作学 院： 物理科学与技术学院指导教师：报告人： 组号：学号 实验地点 K302实验时间： 2014 年 10 月 8 日提交时间： 2014.10.151、实验目的：得分 教师签名 批改日期课程编号 1801770001（1）掌握常用DEBUG命令: G,D,R,T,U,Q。

（2）掌握工具软件EMU8086。

（3）掌握完整程序设计方法的格式，能正确书写数据段，代码段等。

（4）掌握简单的数值转换算法2、实验说明：计算机中的数值有各种表达方式，这是计算机的基础。

掌握各种数制之间的转换是一种基本功。

3、程序框图：对于0-999（即000H-3E7H）范围内的二进制数4、参考程序：; 将AX中的三位数拆为三个BCD码, 并存入Result 开始的三个单元DATA SEGMENT; 数据段RESULT_1 DB 1RESULT_2 DB 1RESULT_3 DB 1DATA ENDSSTACK SEGMENT STACK ; 堆栈段STA DB 64 DUP(0)STACK_TOP DB 0STACK ENDSCODE SEGMENT; 代码段ASSUME CS:CODE , DS:DATA , ES:DATA , SS:STACKSTART:MOV AX, DATAMOV DS, AX ; 设置数据段MOV AX, STACKMOV SS, AX ; 设置堆栈段LEA SP, STACK_TOP ; 设置栈顶指针MOV AX, 2afHMOV CL, 100DIV CLMOV RESULT_1, AL ; 除以100, 得百位数MOV AL, AHMOV AH, 0MOV CL, 10DIV CLMOV RESULT_2, AL ; 余数除以10, 得十位数MOV RESULT_3, AH ; 余数为个位数MOV AX,4C00H ; 返回DOSINT 21H ;CODE ENDSEND START ; 最后一行要按回车键5、实验步骤1）用EDIT编写源文件（在EDIT下不能用中文注释）。

实验⼀汇编语⾔程序上机过程与调试实验⼀汇编语⾔程序上机过程与调试（基本指令实验）⼀、实验⽬的1、熟悉80X86寻址⽅式及基本指令的功能，进⼀步理解和巩固课堂学习的内容。

2、掌握汇编语⾔程序设计上机过程和汇编语⾔源程序结构，为后续汇编语⾔程序设计打好基础。

3、熟悉Masm for windows集成实验环境，以及DEBUG、CODEVIEW调试⼯具的使⽤⽅法。

⼆、实验预习要求1、熟悉汇编语⾔程序设计上机步骤，熟悉DEBUG、CODEVIEW调试⼯具的使⽤⽅法。

2、复习80X86操作数寻址⽅式及基本指令。

3、了解实验内容，并在实验前根据课堂所学知识回答有关问题（个别取决于程序实际运⾏环境的问题除外），以便在实验时进⾏验证。

三、实验内容（⼀）、读懂下列源程序，使⽤Masm for windows集成实验环境⽣成名为EX11.ASM的源程序，汇编⽣成EX11.OBJ⽂件和EX11.LST⽂件，连接⽣成EX11.EXE⽂件；⽤EDIT 或记事本打开EX11.LST⽂件，了解.LST⽂件包含的信息；使⽤DEBUG 和CODEVIEW调试⼯具单步执⾏EX11.EXE程序，注意观察IP值的变化,并回答下列问题。

1. 程序装⼊后，代码段寄存器CS的内容为0B68 H，代码段第⼀条可执⾏指令：MOV AX，DATA对应的机器代码为B81A0B H，它是⼀个3 个字节的指令，注意观察执⾏该指令时IP值的变化情况，该指令源操作数DATA的寻址⽅式是直接寻址，其值为0B6A 。

2. 执⾏完MOV DS,DA TA指令后,DS的内容为0B6A H,源程序在数据段中定义的数据82H,68H,88H被装⼊的存储单元的物理地址分别是0B6A0 H,0B6A1H,0B6A2H.3. 程序中第⼀条ADD AL，[BX]指令对应的机器代码为0207 H，它是⼀个2个字节的指令，注意观察执⾏该指令时IP值的变化情况；该指令源操作数的寻址⽅式是直接寻址，该操作数所在存储单元的逻辑地址(DS)：(BX)为0B6A:0001 ，其物理地址为0B6A1H；执⾏完该指令后(AL)= EA H，CF= 0 ，OF= 0 ，ZF= 0，SF= 1 ，AF= 0 ，PF= 0 ；若两操作数为⽆符号数，计算结果是否正确？z 若两操作数为带符号数，计算结果是否正确？z若计算结果正确，结果是正数还是负数？f4.执⾏完第⼆条ADD AL，[BX]指令后(AL)= 72 H，CF= 1 ，OF= 1 ，ZF= 0 ，SF= 0，AF= 1 ，PF= 1 ；若两操作数为⽆符号数，计算结果是否正确？B 若两操作数为带符号数，计算结果是否正确？B5.指令MOV SUM，AL中，⽬的操作数的寻址⽅式为直接寻址。

汇编语言得编程步骤与调试方法一、汇编源程序得建立１、使用工具sm文件;(2）ＡSM,MＡSM汇编程序,对源程序进行汇编，生成、oｂj文件-目标文件,以及调试用、ＬＳT-列表文件与、CRF-交叉引用表；(3)Ｌｉｎk连接程序,对使用得目标文件与库文件进行连接,生成、exｅ文件，同时调试用、map－地址映像文件;如果源程序无语法错误,上述三步将生成可运行得、exe文件，如果运行结果无误,则完成对汇编程序得编程,如果运行后结果存在错误，需要进行调试。

(4)Deｂug调试程序，对、ｅxｅ文件进行调试,修改,直到程序正确。

图３目标程序生成步骤图2、编程过程(1)用文本编辑软件,编写扩展名为、asm得源文程序文件。

(2)用汇编程序对编好得源文件进行汇编。

命令行:maｓｍ［＊、asｍ]↙如果源文件中存在语法错误,则汇编程序将指出错误类型及位置,可根据这些信息重新编辑源文件,直至无语法错误,汇编后，将生成指定名称得目标文件、obj。

使用MASM50汇编程序进行汇编,输入命令行ｍaｓｍ或者masm *、asm 后，根据提示,输入文件名,在汇编没有错误得情况下,如屏幕所示:汇编程序可生成三个文件,*、oｂj,＊、lｓｔ与*、cｒf。

*、obj-目标文件,用于连接生成可执行文件；*、ｌst-列表文件(可选),汇编语言汇编得机器语言与汇编语言对照表,可用于调试;＊、cｒf-交叉引用文件（可选）,给出了用户定义得所有符号与对每个符号定义、引用得行号。

(3)目标文件得连接命令行:link[*、ｏbj］[*、obｊ] [*、liｂ] ↙连接程序，将多个目标程序及库文件，连接生成可执行得*、eｘe文件,同时可选择生成＊、ｍａp文件。

*、mａp-地址映像文件,给出内存地址分配得有关信息。

下图所示屏幕,为Ｌｉnk连接两个目标文件，没有错误得情况下,生成*、e ｘｅ文件。

(4）执行程序执行*、eｘe文件,观察程序运行结果,如果存在错误,需要进行调试。

实验二汇编语言程序的上机步骤一、实验目的熟练掌握汇编语言程序的上机步骤和程序调试方法。

二、实验内容及步骤1．通过CMD命令进入DOS方式。

2．通过CD命令和MD命令建立和进入用户程序目录。

3．将实验一笑脸程序补充为一个完整的汇编语言程序。

4．熟读第五部分内容：环境简介5．通过编辑——汇编——连接步骤生成.EXE形式的笑脸程序Smile.exe。

6．运行Smile.exe程序，观察运行结果。

7．用“DUBUG Smile.exe”命令将Smile.exe程序装入内存，通过R命令读取Smile.exe程序在内存的地址。

8．用反汇编U命令观察笑脸程序。

9．重复实验一“使用DEBUG调试程序”中的步骤（4）和（5），观察程序运行结果。

10．验证题以下程序段用以显示信息“Press any key when you ready.”。

在用户按下任一键后，另起一行显示信息“Input your password：”。

DSEG SEGMENT use16MESS1 DB ‘Press any key when you ready’，0AH,0DH,‘＄’MESS2 DB ‘Input your password：’，’$’DSEG ENDSSSEG SEGMENT STACKDB 80H DUP（0）SSEG ENDSCSEG SEGMENTASSUME DS：DSEG，SS：SSEG，CS：CSEGSTART：MOV AX，DSEGMOV DS，AXMOV DX，OFFSET MESS1MOV AH，09HINT 21H ；显示“press any key when you ready.”MOV AH,08HINT 21H ；等待用户按任一键MOV DX,OFFSET MESS2MOV AH,09HINT 21H ；显示“Input your password：”MOV AH,4CHINT 21HCSEG ENDSEND START三、实验要求认真完成实验每一步骤，详细记录实验过程、现象和结果，及时整理实验报告。

汇编语言程序设计上机指导一、debug的使用Debug是为汇编语言设计的一种8086实模式的调试工具，它通过单步执行、设置断点等方式为汇编语言程序员提供了非常有效的程序调试手段。

Debug可以直接用来检查和修改内存单元内容、装入、运行程序、检查及修改寄存器的值，也就是说Debug可深入到计算机的内部，可使用户更紧密地与计算机中真正进行的工作相联系。

通过Debug能更好的理解代码。

（一）启动Debug方法1：在运行对话框中输入“cmd”启动DOS命令窗口后输入“Debug”回车；方法2：在程序/附件/命令提示符，启动DOS命令窗口后输入“Debug”回车。

Debug的提示符是符号“-”。

即出现提示符“-”就表示可以接受DEBUG命令了。

按Alt+Enter 键可在全屏与窗口之间切换。

（二）Debug命令格式DEBUG的每个命令都是一个字母，后跟一个或多个参数，参数与参数之间，用空格或逗号隔开，参数与命令符之间可用空格隔开，命令的结束符是回车键Enter。

下面对DEBUG命令作几点说明：●字母不分大小写。

●只使用16进制数，且不能带后缀H。

●以空格或逗号作为命令各项之间的分隔符。

分隔符只在两个数值之间是必须的。

●可以用Ctrl+C终止命令的执行。

●若输入的命令有语法错误，则提示“Error”,并用“^”指出错误位置。

（三）Debug常用命令1、R命令格式: R [<寄存器名>](1) R功能:显示当前所有寄存器内容，状态标志及将要执行的下一指令的地址、代码及汇编语句形式（反汇编CS:IP所指的指令），其中对状态标志FLAG以每位的形式显示。

(2) R <寄存器名>功能:显示指定寄存器内容,例如：-R AX <Enter> 等待用户键入新的值，按回车键结束。

当进入DEBUG时，寄存器和标志设成以下数值：DS，ES指向最低可用段处的程序区前缀。

BX和CX为被装入文件的长度值。

8086汇编语言上机调试步骤1、在网络课堂-微机原理与接口技术-实验指导-汇编工具下载,下载汇编工具并解压,文件夹名为“masm”。

2、用鼠标点击“masm”文件夹。

进入该文件夹后将看到 MASM.EXE,LINK.EXE , DEBUG.EXE3个文件进行复制操作。

3、用鼠标点击“我的电脑”再点击D: 盘,并在 D: 盘上建立新的“ MASM”文件夹,最后将上面的3个文件全部复制到该文件夹中。

(注意实验所有的文件都放在该文件夹内4、用文本编辑软件UltraEdit-32、WINDOWS 中的记事本或其它的文本编辑器输入汇编语言程序, 注意在最后一行的 END输入完后要按一次回车键,保存的源文件的扩展各一定要是“.asm”如: example.asm 。

(建议用记事本输入源程序,另存时,保持类型选择“所有文件”如图所示5、进入MS-DOS方式 ( 从开始>程序>附件>命令提示符或者(从程序 > 运行输入“cmd”回车,进入MS-DOS环境。

6、进入D:>MASM文件夹7、显示MASM文件夹内所有文件“dir”命令8、在 DOS 提示符下进行汇编、连接、动态调试等操作。

例如: 对源文件 example.asm 进行的操作D:\MASM\MASM example.asm;汇编源程序操作D:\MASM\LINK example.dbj;连接并生成扩展名为 .EXE 的可执行文件D:\MASM\DEBUG example.exe;对可执行文件进行调试9、要求掌握的调试命令(在 DEBUG 中使用的命令a: U - 反汇编命令用法: -U 代码段地址:起始偏移地址如:-U CS:100b: D - 显示内存中的数据命令用法: -D 数据段地址:存放数据的偏移地址如:-D DS:00 20c: T - 单步执行程序命令用法: -T 要执行的指令条数如:-T 3d: G - 连续执行程序命令用法: -G=代码段地址:指令的起始偏移地址指令的结束偏移地址如: -G=CS:100 106注意: 结束地址一定要是操作码的所在地址e: R - 查看和修改寄存器数据命令用法: -R 回车如:-R AXf: F - 对内存单元填充数据命令用法: -F 数据段地址:偏移首地址偏移未地址填入的数据如: -F DS:100 120 ffg: Q - 退出”DEBUG“应用程序命令10、应用例子;二进制到BCD转换(a.asm;将给定的一个二进制数,转换成二十进制(BCD码DATA SEGMENT RESULT DB 3 DUP(?DATA ENDS CODE SEGMENTASSUME CS:CODE, DS:DATASTART: MOV AX, DATAMOV DS, AXMOV AX, 123MOV CL, 100DIV CLMOV RESULT, AL ; 除以 100, 得百位数MOV AL, AHMOV AH, 0MOV CL, 10DIV CLMOV RESULT+1, AL ; 余数除以 10, 得十位数MOV RESULT+2, AH ; 余数为个位数JMP $ CODE ENDSEND START汇编源程序操作:D:\MASM>MASM a.asm ;D:\MASM>LINK a.OBJ;对可执行文件进行调试的操作:D:\MASM>DEBUG A.EXE--U CS:0000 ;用反汇编命令”U 代码段地址:起始偏移地址“显示出程序的表示符执行程序前观察内存中的数据-D DS:0000 ;用显示内存中的数据命令命令“D 数据段地址:存放数据的偏移地址”显示内存中的数据-G=CS:0000 001E ;连续执行程序命令代码段地址:指令的起始偏移地址指令的结束偏移地址执行程序后观察内存中的数据(结果-D DS:0000 ; 用显示内存中的数据命令命令“D 数据段地址:存放数据的偏移地址”显示内存中的数据-R IP 修改IP寄存器中的数据IP 001E 显示修改前的数据:00 输入修改的数据-T ;单步执行程序命令(执行一条指令-T3 ;执行3条指令-R -R AX AX 007B :1111 -R ；查看寄存器数据命令；查看和修改寄存器数据命令；查看寄存器数据命令 -D DS:0000 ；用显示内存中的数据命令命令“D 数据段地址:存放数据的偏移地址” 显示内存中的数据 -F 数据段地址:偏移首地址偏移未地址填入的数据 -F DS:0000 0030 DF ；对内存单元填充数据 -D DS:00 ；观察内存中的数据-Q ；退出”DEBUG“ 应用程序命令。

汇编语言上机指导一、概述汇编语言是一种低级别的程序设计语言，它直接使用计算机的指令集架构来编写程序。

而在进行汇编语言的实际操作时，上机指导是必不可少的一环。

本文将为您提供一份汇编语言上机指导，以帮助您在实践中更好地掌握汇编语言的应用。

二、实验环境与所需工具在进行汇编语言的上机实验之前，您需要准备以下工具和环境：1. 计算机：一台能够运行汇编语言开发环境的计算机；2. 汇编语言开发环境：例如MASM、NASM等；3. 文本编辑器：用于编写汇编源代码的工具，例如Notepad++、Sublime Text等；4. 模拟器或调试器：用于模拟或调试汇编程序的工具，例如DOSBox、Emu8086等。

三、实验步骤1. 安装汇编语言开发环境：根据您选择的汇编语言开发环境，下载并安装相应的软件。

2. 创建汇编源代码文件：使用文本编辑器创建一个新的文本文件，并将其保存为.asm文件格式。

3. 编写汇编程序：根据实验要求或题目要求，使用汇编语言编写相应的程序代码。

在编写过程中，需要熟悉所选汇编语言的语法和指令集。

4. 保存源代码文件：在编写完成后，保存源代码文件，并注意文件的命名规范和格式要求。

5. 编译源代码：打开所选汇编语言开发环境，并将源代码文件导入到该环境中。

使用编译器将源代码文件转换为可执行文件。

6. 运行汇编程序：在模拟器或调试器中加载生成的可执行文件，并运行程序。

通过观察程序的运行结果，验证程序代码的正确性和准确性。

7. 调试程序：如果程序在执行过程中出现错误或异常，可以使用调试器来逐步调试程序，找出错误的原因，并进行修正。

8. 优化程序：经过测试和调试后，可以根据实验需求对程序进行优化或改进，提高程序的性能和效率。

9. 文档整理：在上机实验结束后，对实验过程、实验结果和实验心得进行文档整理。

将实验相关的代码、截图和注释整理成文档，并附上你的实验心得和体会。

四、注意事项1. 在编写汇编程序时，需要遵循所使用汇编语言的语法和规范，注意标识符的命名规则和字符集的使用限制。
