科马洛夫公式计算矿井自然风压-zuoluo007编制

  • 格式：xls
  • 大小：20.00 KB
  • 文档页数：2

1、直接测量法测量自然风压 就是风机停止运转，将风硐闸门完全放下，这时风机房压差 计的读数就是自பைடு நூலகம்风压值。这种方法看似简单，但生产中是 不允许为测量自然风压而停止主要通风机向井下供风的，所 以需要采取安全措施。 2、反风法测量自然风压 详见《反风测算矿井自然风压》
《煤矿建设项目安全设施设计审查和竣工验收规范》 （AQ1055-2008）3.3.2.1条规定：进、出风井井口标高差在 150m以上或进、出风井井口标高相同但井深在400m以上时， 应计算矿井自然风压。 1、直接测量法测量自然风压 就是风机停止运转，将风硐闸门完全放下，这时风机房压差 计的读数就是自然风压值。这种方法看似简单，但生产中是 不允许为测量自然风压而停止主要通风机向井下供风的，所 以需要采取安全措施。
采用科马洛夫公式 （一）当井深小于100m时
Hn
P0 Hg 1 1 （ - ） R T1 T2
单位 Pa Pa m m/s
2
数值 -6 97446 85 9.8 287 299 297 标高(m) 气压(Pa) 350 97446
Hn——矿井自然风压 P0——地面井口大气压力 H——矿井开采深度 g——重力加速度 R——矿井空气常数，干空气 R=287J/(kg.K)，湿空气R=461J/(kg.K) T1——进风侧平均温度 T2——回风侧平均温度 （二）当井深大于100m时
J/(kg.K) K K
Hn
P0 Hg 1 1 H （ - ） (1 ) R T1 T2 10000
单位 Pa Pa m m/s2 J/(kg.K) K K
数值 180 85993 1140 9.8 461 275 281 标高(m) 气压(Pa) 1450 85254
Hn——矿井自然风压 P0——地面井口大气压力 H——矿井开采深度 g——重力加速度 R——矿井空气常数，干空气 R=287J/(kg.K)，湿空气R=461J/(kg.K) T1——进风侧平均温度 T2——回风侧平均温度

合集下载

煤矿矿井风量计算方法

煤矿矿井风量计算方法

煤矿矿井风量计算方法煤矿矿井风量计算方法一、采煤工作面需风量的计算采煤工作面的风量应按下列因素分别计算，取其最大值。

1、按瓦斯涌出量按式（1）计算Q采＝100×q×k备（m3／min）（1）式中； Q采--采煤工作面需要风量，m3／min；q绝--采煤工作面瓦斯平均绝对涌出量，m3／min。

可根据该采煤工作面的煤层埋藏条件、地质条件、开采方法、顶板管理、瓦斯含量、瓦斯来源等因素进行计算。

抽放矿井的瓦斯涌出量，应扣除瓦斯抽放量进行计算。

生产矿井可按条件相似的工作面推算；k备--采煤工作面因瓦斯涌出不均匀的备用风量系数，它是该工作面瓦斯绝对涌出量的最大值与平均值之比。

生产矿井可根据各个工作面正常生产条件时，在整个工作面开采期间，均匀间隔的选取不少于5个昼夜，进行观测，得出5个比值，取其最大值。

通常根据采煤方法可按表1选取：表1 各种采煤工作面瓦斯涌出不均匀的备用风量系数采煤方法 K机采工作面 1.2～1.6炮采工作面 1.4～2.0水采工作面 2.0～3.0当采煤工作面有其他有害气体涌出时，也可按有害气体涌出量和不均匀系数，使其稀释到《煤矿安全规程》规定的最高允许浓度计算之。

2、按工作面进风流温度计算采煤工作面应有良好的气候条件。

进风流温度可根据风流温度预测方法进行计算。

其气温与风速应符合表2的规定：表2 采煤工作面空气温度与风速对应表采煤工作面进风流气温（℃）采煤工作面风速（m／s）<15 0.3～0.515～18 0.5～0.818～20 0.8～1.020～23 1.0～1.523～26 1.5～18采煤工作面的需要风量按式（2）计算：Q采＝60×v×S×K （m3／min）（2）式中； Q采--采煤工作面需要风量，m3／min；V--采煤工作面的风速，按采煤工作面进风流温度从表2中选取，m／s；S--采煤工作面的平均有效断面，按最大和最小控顶有效断面的平均值计算，m2；K--工作面的长度系数。

煤矿测风计算公式

煤矿测风计算公式

煤矿测风计算公式
煤矿测风计算公式是用于评估矿井内气流流量和速度的数学表达式。

在煤矿工作过程中，通常需要对气流进行测量和监测，以确保工人的安全和生产效率。

以下是煤矿测风计算的公式和解释：
1. 流量公式：Q = A ×V
其中，Q表示气流流量（单位：m³/min）；A表示矿井断面积（单位：m²）；V 表示气流速度（单位：m/s）。

2. 速度公式：V = K ×(P - P₀)^n
其中，V表示气流速度（单位：m/s）；K、n、P₀为常数；P表示两点之间的压力差（单位：Pa）。

3. 压力差公式：P = (ρ×g ×h) + (ρ×V²/ 2)
其中，P表示两点之间的压力差（单位：Pa）；ρ表示空气密度（单位：kg/m³）；g表示重力加速度（单位：m/s²）；h表示两点之间的高度差（单位：m）；V表示气流速度（单位：m/s）。

上述公式中，密度、重力加速度、高度差等因素可能会影响气流速度和流量的计算结果。

因此，在实际测量中，需要对这些因素进行适当的校正和修正，以提高计算结果的准确性。

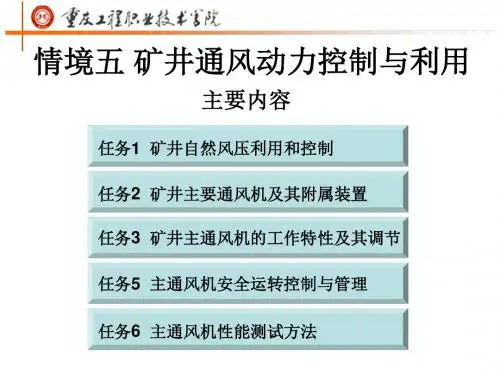

5情境 通风动力控制汇总

5情境 通风动力控制汇总


• （二）设计和建立合理的矿井通风系统 在山区和丘陵地带，应尽可能利用进出风井口的标高 差，将进风井布臵在较低处，出风井布臵在较高处。如果 采用平硐开拓，有条件时应将平硐作为进风井，并将井口 尽量迎向常年风向，或者在平硐口外设臵适当的导风墙， 出风平硐口设臵挡风墙。进出风井口标高差较小时，可在 出风井口修筑风塔，风塔高度以不低于10m为宜，以增加 自然风压。 • （三）人工调节进、出风侧的气温差 • （四）降低井巷风阻 • （五）消灭独井通风 • （六）注意自然风压在非常时期对矿井通风的作用
• 3.轴流式通风机叶片的构造 叶片的安装角θ:在叶片迎风侧作一外切线，称为弦 线，弦线与工作轮旋转方向（u）的夹角称为叶片安装角， 以θ表示。 叶片的安装角θ可以根据需要来调整，国产轴流式通 风机的叶片安装角一般可调为15°、25°、30°、35°、 40°和45°七种，使用时可以每隔2.5°调一次。
图5.7 轴流式通风机叶片的构造
•
叶片按等间距t安装在动轮上，当动轮的机翼形叶片 在空气中快速扫过时，由于叶片的凹面与空气冲击，给空 气以能量，产生正压，将空气从叶道压出，叶片的凸面牵 动空气，产生负压，将空气吸入叶道。如此一压一吸便造 成空气流动。 • 一个动轮和它后面一个有固定叶片的整流器组成一段。 整流器用来整理动轮流出的旋转气流，以减少涡流损பைடு நூலகம்。 为了提高通风机的风压，有些轴流式通风机安装两段动轮。 • 环形扩散器是轴流式通风机特有的部件，其作用是使 环状气流过渡到柱状气流时，速压逐渐减少，以减少冲击 损失，同时使静压逐渐增加。
图5-3 自然风压的间接测定法
则： Q自=S×v自，
式中：S——测v自处的风硐的断面积， 可得下式： H自= RQ自2 解上述联立方程组，得矿井自然风压：

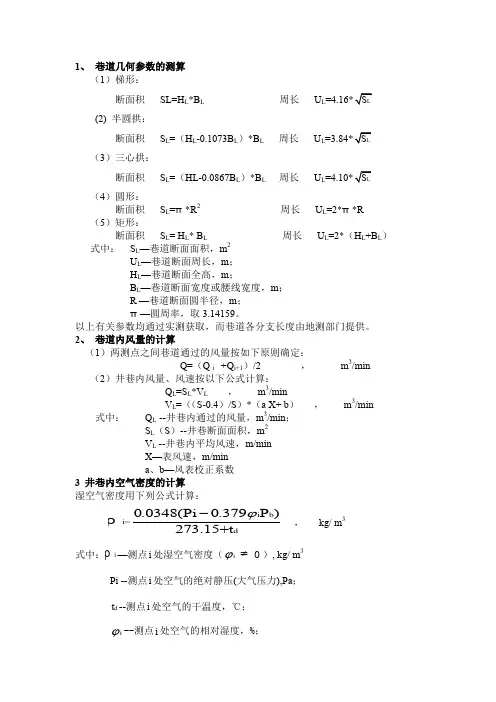

通风阻力 计算公式汇总
