第五章矿井自然通风

矿井通风方法
1、自然通风法：自然通风是指利用采场外的气流与矿井内的气流作外来的循环来改善矿井的通风。

它是利用峰口风力风机或采空气通过采空区迅速外吹，使矿井内的空气流动，改善矿井环境，同时达到及时排出矿井瓦斯等效果。

自然通风法应该满足以下条件：（1）空气充足而稳定；（2）风机风量足够大；（3）采空区不受障碍，通风效果可达到预期。

2、进风法：进风法是把风机置于采空处或上，将室外的空气吹入矿井。

这样可以很大程度上实现空气的循环，从而排出矿井内的瓦斯。

进风法要求在进风口拉一条采空，以保证有足够的空气进入，风机风量也应大于采空量，以保证采空的通畅。

3、拉风法：拉风法是把风机安装在采空处或下，将矿井内的空气吹出采空处或上。

拉风法可以有效排出矿井内的瓦斯和污染物，达到改善空气环境的效果。

使用拉风法时要注意不能将回风口用作采空口和进风口，以免出现回风和进风混合。

4、激风法：激风法是在采空处安装风机，让风机把矿井内的空气吹出采空处。

激风法可以有效排出矿井内的瓦斯和污染物，从而达到改善矿井环境的目的。

激风法的优点是安装简单，操作方便，投资成本较低，但是由于受地形条件的限制，风机输出风量可能有限，改善空气环境的效果并不明显。

矿井通风设施管理规定范文《矿井通风设施管理规定》第一章总则第一条为了保障矿井生产安全，提高矿工劳动条件，保护环境，制定本规定。

第二条本规定适用于所有国内外矿井。

第三条通风设施包括矿井内外通风系统、通风机、通风管道、通风门窗、通风井等。

第四条矿井通风设施管理应遵循“科学规划、合理布局、安全运行、有效利用、保障矿工健康”的原则。

第五条矿井通风设施管理的目标是确保矿井内空气质量符合国家标准，保证矿工的生命安全和健康。

第二章设施规划与布局第六条矿井通风设施的规划应考虑矿井生产布局、地质条件、环境要求和人员安全。

第七条矿井通风设施的规划应与矿井开拓、采矿工序、运输布局紧密配合。

第八条矿井通风设施的布局应确保通风路线畅通无阻，能够有效地保障矿工安全通风。

第九条矿井通风设施的布局应考虑矿井地质条件，确保通风系统与矿井地质结构相适应。

第十条矿井通风设施的布局应符合国家环境保护的要求，达到矿井环境治理的目标。

第三章设施建设与维护第十一条矿井通风设施的建设应按照设计方案施工，严格遵守国家相关规定。

第十二条矿井通风设施的维护应定期检查，及时排除故障，确保设施正常运行。

第十三条矿井通风设施的维护应制定维护计划，确定维护人员，并进行培训。

第十四条矿井通风设施的维护应记录维护情况，对重要设施进行台账管理。

第十五条对于存在安全隐患的通风设施，应立即停用并进行修复或更换。

第四章运行管理第十六条矿井通风设施的运行应由专业人员进行操作，确保设施正常运转。

第十七条矿井通风设施的运行应定期检查，对运行情况进行记录。

第十八条对于存在故障的通风设施，应及时修复，恢复运行。

第十九条矿井通风设施的运行应严格按照操作规程进行，禁止超负荷运行。

第二十条矿井通风设施的运行应存在有效的监测和管理体系，对设施的运行状态进行监测和分析。

第五章安全保障第二十一条矿井通风设施管理部门应建立健全安全管理制度，完善安全管理体系。

第二十二条矿井通风设施管理部门应制定应急预案，应对各类突发事件的发生。

第197篇通风安全学课后习题答案第五章矿井通风网络中风量分配与调节5.1什么是通风网络。

其主要构成元素是什么。

用图论的方法对通风系统进行抽象描述，把通风系统变成一个由线、点及其属性组成的系统，称为通风网络。

构成元素：1.分支，表示一段通风井巷的有向线段，线段的方向代表井巷中的风流方向。

2.节点。

两条或两条以上分支的交点，每个节点有惟一编号。

3.路。

由若干条方向相同的分支首尾相连而成的线路。

4.回路。

由两条或两条以上分支首尾相连形成的闭合线路称为回路。

若回路中除始末节点重合外，无其他重复节点，则称为基本回路，简称回路。

5.树。

任意两点间至少存在一条通路但不含回路的一类特殊图。

包含通风网络的全部节点的树称为其生成树，简称树。

在网络图中去掉生成树后余下的子图称为余树。

6.割集。

网络分支的一个子集。

将割集中的边从网络图中移去后，将使网络图成为两个分离的部分。

若某割集s中恰好含有生成树t中的一个树枝，则称s为关于生成树t的基本割集。

5.2如何绘制通风网络图。

对于给定矿井其形状是否固定不变。

1.节点编号.。

在通风系统上给井巷交汇点标上特定的节点号。

某些距离较近，阻力很小的几个节点，可简化为一个节点。

2.绘制草图。

在图纸上画出节点符号，并用单线条连接有风流连通的节点。

3.图形整理。

按照正确、美观的原则对网络图进行修改。

网络图总的形状基本为“椭圆形”。

5.3简述风路、回路、生成树、余树、割集等基本概念的含义。

风路：由若干条方向相同的分支首尾相连而成的线路。

回路：两条或两条以上分支首尾相连形成的闭合线路为回路。

树：任意两节点间至少存在一条通路但不含回路的一类特殊图。

包含通风网络的全部节点的树称为生成树。

在网络图中去掉生成树后余下的子图称为余树。

割集是网络分支的一个子集，将割集中的边从网络图中移去后，将使网络图成为两个分离的部分。

5.4基本关联矩阵、独立回路矩阵、独立割集矩阵有何关系?基本关联矩阵表示网络分支ej与节点vi关系的矩阵。

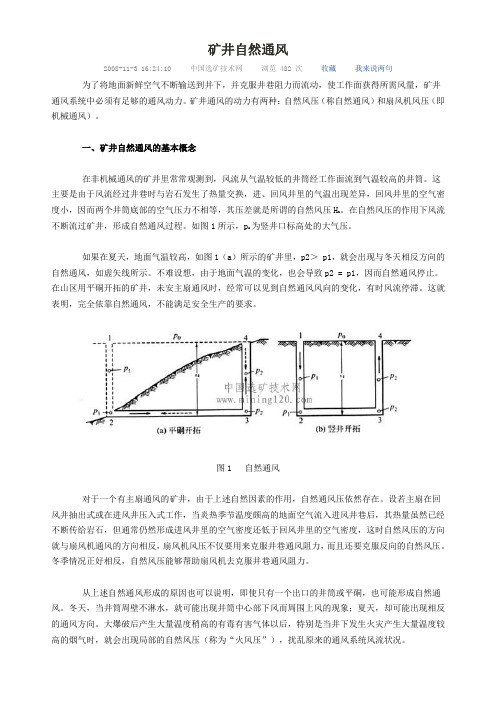

矿井自然通风2008-11-3 16:24:10 中国选矿技术网浏览482 次收藏我来说两句为了将地面新鲜空气不断输送到井下，并克服井巷阻力而流动，使工作面获得所需风量，矿井通风系统中必须有足够的通风动力。

矿井通风的动力有两种：自然风压（称自然通风）和扇风机风压（即机械通风）。

一、矿井自然通风的基本概念在非机械通风的矿井里常常观测到，风流从气温较低的井筒经工作面流到气温较高的井筒。

这主要是由于风流经过井巷时与岩石发生了热量交换，进、回风井里的气温出现差异，回风井里的空气密度小，因而两个井筒底部的空气压力不相等，其压差就是所谓的自然风压H n。

在自然风压的作用下风流不断流过矿井，形成自然通风过程。

如图1所示，p o为竖井口标高处的大气压。

如果在夏天，地面气温较高，如图1（a）所示的矿井里，p2＞ p1，就会出现与冬天相反方向的自然通风，如虚矢线所示。

不难设想，由于地面气温的变化，也会导致p2 = p1，因而自然通风停止。

在山区用平硐开拓的矿井，未安主扇通风时，经常可以见到自然通风风向的变化，有时风流停滞。

这就表明，完全依靠自然通风，不能满足安全生产的要求。

图1 自然通风对于一个有主扇通风的矿井，由于上述自然因素的作用，自然通风压依然存在。

设若主扇在回风井抽出式或在进风井压入式工作，当炎热季节温度颇高的地面空气流入进风井巷后，其热量虽然已经不断传给岩石，但通常仍然形成进风井里的空气密度还低于回风井里的空气密度，这时自然风压的方向就与扇风机通风的方向相反，扇风机风压不仅要用来克服井巷通风阻力，而且还要克服反向的自然风压。

冬季情况正好相反，自然风压能够帮助扇风机去克服井巷通风阻力。

从上述自然通风形成的原因也可以说明，即使只有一个出口的井筒或平硐，也可能形成自然通风。

冬天，当井筒周壁不淋水，就可能出现井筒中心部下风而周围上风的现象；夏天，却可能出现相反的通风方向。

大爆破后产生大量温度稍高的有毒有害气体以后，特别是当井下发生火灾产生大量温度较高的烟气时，就会出现局部的自然风压（称为“火风压”），扰乱原来的通风系统风流状况。

矿井通风技术矿井通风技术是矿山开采过程中必不可少的一项技术措施，其主要目的是解决矿井中因开采过程产生的有害气体和灰尘等污染物质，以维护矿工安全和健康的工作环境，并保障矿井正常生产和经济效益。

下面就来详细介绍一下矿井通风技术。

一、矿井通风的原理矿井通风的原理主要是利用风力和气流的作用，将新鲜空气从矿井口引入，利用空气流动的物理特性将有害气体和灰尘排出矿井，以维护空气流通，保障矿工安全。

二、矿井通风的分类矿井通风可以根据通风方式分为自然通风和机械通风两种。

1、自然通风：自然通风以自然风力为动力，其原理是利用自然风通过矿井开口处渗透进入矿井，经过井巷内多次反射、分散、合流和挤压，最终将废气排出矿井。

自然通风是比较常用和简单的一种通风方法，但其通风效果和稳定性不如机械通风，常用于一些小型矿井或通风条件较好的矿井中。

2、机械通风：机械通风是根据机械设备排风，通过强制流动空气，使矿井内形成稳定的通风状态。

其通风效果和稳定性较好，能够控制空气流量和空气分布，适用于通风条件较差、危害气体较多的矿井。

三、矿井通风的设备矿井通风设备主要包括风机、风筒、风门等。

1、风机：风机是产生气流的主要设备，根据矿井所需要的气体流量和压力来选择风机的型号和数量。

常用的风机有本质安全式主风机、防爆型主风机、副风机、局部通风机等。

不同的风机有不同的使用范围和使用条件，使用时应根据实际情况进行选择和使用。

2、风筒：风筒是将气流输送到需要通风的地方的设备，其主要作用是承载和传递气流，其质量好坏和安装位置的合理性直接影响矿井通风效果。

3、风门：风门是控制气流分配和方向的设备，通过调整风门的开度和位置来控制通风气流流动速度和方向，以达到最佳通风效果。

四、矿井通风管理矿井通风管理是保障矿井安全和正常生产的关键措施，其主要内容包括通风计划编制、通风系统维护、通风轮换等。

1、通风计划编制：通风计划是制定机械通风或自然通风的前提和基础，应在考虑矿井经营、生产和环境保障的前提下，制定适宜的通风计划。

矿井通风安全管理制度第一章总则第一条为了规范和加强矿井通风安全管理工作，保障矿工的生命安全和身体健康，提高矿井生产效益，根据《矿山安全法》等法律法规的相关规定，制定本制度。

第二条本制度适用于所有矿井的通风安全管理工作，适用于矿井的设计、建设、运营及关闭阶段。

第三条本制度的内容包括通风安全责任制、通风设施设置与维护、通风监测与检测、事故应急预案等方面的规定。

第四条矿井通风安全管理应坚持科学化、规范化、实效化、人性化原则，保证安全生产的顺利进行。

第五条矿井通风安全管理应严格按照法律法规的要求，加强矿工的安全培训和教育，提高矿工的安全意识和技能。

第六条矿井通风安全管理应加强与相关部门的沟通和协作，保障通风设施的正常运转，并提高事故应急处理的能力。

第二章通风安全责任制第七条矿井应设立通风安全管理部门，明确部门主要负责人和相关人员的职责。

第八条通风安全管理部门应负责制定和执行通风安全管理制度，组织制定通风安全生产方案，并监督检查其执行情况。

第九条矿井通风安全管理部门应建立健全相关管理制度和工作流程，明确各级责任人的职责和权限，并进行适时的调整和优化。

第十条矿井通风安全责任到人，各级责任人应认真履行本职岗位职责，确保矿井通风安全管理工作的顺利进行。

第三章通风设施设置与维护第十一条矿井通风设施应符合《矿山安全法》等法律法规的要求，能够保障矿工的生命安全和身体健康。

第十二条矿井通风设施应根据井下巷道的结构和走向进行合理设计，保证通风管道的畅通和风量的合理分配。

第十三条矿井通风设施的维护工作应定期进行，确保通风设施的正常运转和维修工作的及时处理。

第十四条矿井通风设施的维护工作应有专人负责，确保维修设备的完好和维修工作的质量。

第十五条矿井通风设施的维护工作应记录维修过程和结果，形成维护档案，以备后续查阅和管理。

第四章通风监测与检测第十六条矿井通风监测应加强对通风系统参数的监测，包括风量、风速、风压、风向等参数的监测。

矿井通风措施1. 简介矿井通风是指通过机械手段在矿井中对空气进行循环、补充和排出的一种技术措施。

合理的矿井通风措施能够有效地调节矿井内的空气流动，保证矿工在矿井中的安全和健康。

本文将介绍矿井通风措施的基本原理、分类以及在不同类型矿井中的应用。

2. 基本原理矿井通风的基本原理是通过增加或减少矿井内的空气压力差，使气体在矿井中形成流动，将新鲜空气引入矿井，排出有害气体和废气。

矿井通风的主要目的是：•供氧：为井下矿工提供新鲜空气，供给矿工呼吸和燃烧过程所需的氧气。

•移除有害气体：将矿井中产生的有害气体，如瓦斯、硫化氢等排出井外，减少对矿工的危害。

•控制温度和湿度：通过通风调控矿井内的温度和湿度，使其保持在适宜的范围内，提供良好的工作环境。

3. 通风措施的分类矿井通风措施可以分为自然通风和机械通风两种类型。

3.1 自然通风自然通风是利用矿井延伸到地表上方的竖井和坑道形成的自然气流进行通风的方式。

自然通风的特点是：•通风风量相对较小，通风效果有限。

•依赖于自然气流，无需额外的能源消耗。

•适用于规模较小的矿井或井下作业场所。

3.2 机械通风机械通风是利用通风设备（如通风机、风机等）产生人为气流进行通风的方式。

机械通风的特点是：•通风风量大，通风效果好。

•需要消耗能源，如电能、燃料等。

•适用于规模较大的矿井或需要大量气流的工作场所。

4. 通风系统组成矿井通风系统主要由以下几个组成部分构成：4.1 主风机主风机是矿井通风系统的核心设备，通过旋转叶片产生气流。

主风机通常安装在井口或地面上，通过井筒或管道将气流输送到矿井各个区域。

4.2 风道系统风道系统是将气流从主风机输送到矿井各工作面和回风井口的系统，包括进风道、回风道和分支道等。

风道系统的设计需要考虑通风风量、风速、风阻和气流分布等因素，以保证通风效果。

4.3 风门和挡板风门和挡板是控制气流流向和分配的设备。

通过开启或关闭风门和挡板，可以调节通风系统中的气流量和分布。

第五章 矿井火灾时期的通风灾变时期通风调度决策正确与否对救灾工作的成败极为重要。

高温火灾气体的空气动力效应有两方面作用：一方面是燃烧生成的热能转化为机械能，形成附加的自然风压（即火风压）作用于通风网路；另一方面，在火源点生成大量火灾气体以及风流受热后体积膨胀所产生膨胀压力，对上风侧风流产生阻力作用，即膨胀节流效应，对风流产生动力作用。

第一节 火风压一、火风压的产生矿井发生火灾时，高温火灾气流流经的井巷内空气成分和温度发生了变化，从而导致空气密度减小，产生附加的自然风压即火风压。

在如图5—1所示的模型化的通风系统中，由于火源下风侧3—4风路的风温和空气成分发生变化，从而导致其密度减小，该回路产生火风压，根据自然风压的计算公式可导出火风压的计算公式： H=Z g （ρma —ρmg ） （5—1） 式中 H ——火灾时的火风压，Pa ；Z ——火灾气体流经的井巷始末两点的标高差，m ；ρma 、ρmg ——火灾前后井巷内的空气平均密度，kg ／m 3；g ——重力加速度，m ／s 2。

由式（5—1）可以看出：火风压的大小与高温火灾气流流经井巷的高度和发火前后的空气密度有关。

发火后空气的密度主要受火源的温度和范围、通过火源的风量等因素的影响。

二、火风压的特性根据现场观察和理论研究，火风压具有以下特性：（1）火风压出现在火灾气体流经的倾斜或垂直的井巷中。

Z 越大，火风压值也越大。

在水平巷道内，标高差很小时，火风压极小。

（2）火风压的方向总是向上。

因此，上行风路中产生的火风压方向与主要通风机风压方向相同；下行风路中产生的火风压方向与主要通风机风压方向相反。

（3）火势愈大，温度愈高，火风压也愈大。

火风压的大小和方向取决于：烟气流过巷道的高度、通过火源的风量、巷道倾角、火源温度和火源产生的位置。

鉴于上述分析结果，当井下发生火灾时，应迅速了解火源的位置，根据燃烧物的分布、燃烧规模、火源温度、流经巷道的特征（是上行还是下行）、风量大小，估算火风压值及其对通风系统的影响，以便采取有效措施，保证矿井通风网路中风流稳定。
