燃油燃气锅炉介绍ﻫThｅ Introdｕｃtion of Oiｌ (Gａs）-fired Boiｌer卧式内燃油气锅炉Horizontａl Ｉntｅｒnal—cｏmbustion Oｉl (Ｇas）—fｉred Boiler双锅筒纵置式燃油燃气锅炉Double Drｕｍ LonｇiｔudiｎaｌOil (Gａs)—fiｒeｄＢｏiｌeｒ高炉煤气炉BlasｔFuｒnａce Gas FｉｒｅｄBｏilｅr湿蒸汽发生器（注汽炉)WeｔＳtｅam Geｎerator （Ｉnjectiｎｇ Steａm Boiler)卧式内燃油气锅炉系列The Ｓeｒｉes of HoｒizontalＩnｔernal-CombustionOiｌ（Gas)—fired ＢoｉlerＷNＳ0.5-１。
０-Y．ＱWNＳ1—1.0—Y．QＷNS2-1.2５—Y。
QＷNS3－1．25-Ｙ。
QWNS4—１。
25—Y.QWNS6—1。
2５-Y。
QWNS8—1。
25—Ｙ。
QＷNS1０—1。
２5—Y.QWNＳ1５—1。
２5—Y．QWNS20—1。
25—Ｙ.Ｑ卧式内燃油气锅炉结构特点Struｃture Cｈaracteｒistｉcs of Hｏrizoｎｔal Internal—CｏmbustionＯil(Gas）-ｆireｄBoiler卧式湿背式三回程结构Horizｏntａl wｅｔ-back and tｈrｅe—pass form strucｔｕre燃烧室采用全波纹炉胆Wｈolly corrugａｔｅd furｎace is useｄ in coｍbｕstioｎ chａmber管板、炉胆与锅壳采用板边对接结构Ｂｕtt jｏiｎt sｔｒuctuｒe of ｐlaｔｅ eｄｇe ｉｓｕsed in Tubｅｓｈeet，ｆｕｒｎaｃe and shell较大的炉胆直径，气体燃料燃烬好Completｅｃｏmbｕｓtｉon ｏf gas fuel ｂecausｅ oｆｌarge dｉameter采用高效传热元件螺纹烟管，烟速合理，传热好、阻力小Ｕｓeｅfficienｔ heatｔransfer elｅｍｅnt-threａded fluｅ to achiｅvｅreasonable fｌuｅgａs veｌociｔｙ,eｆficｉｅｎt heａｔｔrａｎsfeｒａnd smalｌｒesisｔance烟管与管板采用先预胀再焊接的先进工艺Advaｎced proceｓs,that is weldiｎg aｆtｅr prｅ－ｂｕlgiｎｇ， is useｄ iｎ fｌue gaｓｔｕｂｅanｄ tubesｈeet锅炉控制安全与保护Safety Ｃontroｌand Prｏtection燃烧机头位置保护Head Positｉoｎ Protection ofＢurｎer燃烧机阀门漏气保护Valve LeakaｇeＰroteｃtion of Buｒner燃气压力异常保护Abｎormal Gａs Presｓｕｒe Protｅctｉon燃烧机熄火保护Fｌaｍeout Proteｃtion oｆ Burnｉｎg Ｍachine排烟超温保护Oveｒｈeaｔing Prｏtectioｎ of Smoke Ｅxhaust风压异常保护Abnｏrmaｌ Wind Prｅｓsure Ｐrｏtｅctｉon点火程序吹扫保护Puｒgｅ Prｏｔectｉon of Ｉgnition Prograｍ风门限位保护Ｐｒoｔeｃtion of Position Stoppaｇe wiｔh Ａir Doｏr锅筒蒸汽压力超高保护Protｅction oｆ Uｌtｒa-ｈiｇｈ Sｔeam Pressｕre iｎＤrum锅筒极低水位保护Ｐrotectｉon oｆExｔreme Low Wａtｅr Levｅl in Dｒum锅筒低水位报警Alarm Prｏtectionｏf Lｏw wateｒｌeｖeｌ iｎ Drｕm锅筒高水位报警保护Alarm Pｒoｔectｉonｏf High wａteｒ leｖel ｉn Ｄｒum给水泵电机过载、短路保护Feed Pump Ｍｏｔor Overｌoadｉng and Shｏrt Cirｃuｉt Prｏteｃtｉon送风电机过载、短路保护Ｆan Motｏr Overlｏadinｇ and Short CircuiｔＰrｏteｃtiｏｎ双锅筒纵置式燃油燃气锅炉ﻫDoubleＤｒum LonｇiｔudiｎａｌOil(Gas)-ｆirｅd Boｉｌer本系列双锅筒纵置式燃油燃气水管锅炉本体结构为D型布置，前墙配置机械压力雾化燃油(气)燃烧器，燃料在炉内燃烧,烟气经炉膛、过热器、对流管束和热管省煤器排至大气。
锅炉基本知识讲解本着共同学习的原则，下文中有误之处请查阅相关资料确认。
一、锅炉概述锅炉整体的结构包括锅炉本体和辅助设备两大部分。
1、锅炉本体锅炉中的炉膛、锅筒、燃烧器、水冷壁、过热器、省煤器、空气预热器、构架和炉墙等主要部件构成生产蒸汽的核心部分，称为锅炉本体。
锅炉本体中两个最主要的部件是炉膛和锅筒。
炉膛：又称燃烧室，是供燃料燃烧的空间。
炉膛的横截面一般为正方形或矩形。
燃料在炉膛内燃烧形成火焰和高温烟气，所以炉膛四周的炉墙由耐高温材料和保温材料构成。
在炉墙的内表面上常敷设水冷壁管，它既保护炉墙不致烧坏，又吸收火焰和高温烟气的大量辐射热。
炉膛的结构、形状、容积和高度都要保证燃料充分燃烧，并使炉膛出口的烟气温度降低到熔渣开始凝结的温度以下。
当炉内的温度超过灰熔点时，灰便呈熔融状态。
熔融的灰渣颗粒在触及炉内水冷壁管或其他构件时会粘在上面。
粘结的灰粒逐渐增多,遂形成渣块,称为结渣。
结渣会降低锅炉受热面的传热效果。
严重时会堵塞烟气流动的通道，影响锅炉的安全和经济运行。
一般用炉膛容积热负荷和炉膛截面热负荷或炉排热负荷表示其燃烧强烈程度。
炉膛容积热负荷是单位炉膛容积中每单位时间内释放的热量。
在锅炉技术中常用炉膛容积热负荷来衡量炉膛大小是否恰当。
容积热负荷过大，则表示炉膛容积过小，燃料在炉内的停留时间过短，不能保证燃料完全燃烧，使燃烧效率下降；同时这还表示炉墙面积过小，难以敷设足够的水冷壁管，结果炉内和炉膛出口处烟气温度过高，受热面容易发生结渣。
室燃炉的炉膛截面热负荷是单位时间内单位炉膛横截面上燃料燃烧所释放的热量。
在炉膛容积确定以后，炉膛截面热负荷过大会使局部区域的壁面温度过高而引起结渣。
层燃炉的炉排热负荷是单位时间内燃料燃烧所释放的热量与炉排面积的比值。
炉排热负荷过高会使飞灰大大增加。
炉膛设计需要充分考虑使用燃料的特性。
每台锅炉应尽量燃用原设计的燃料。
燃用特性差别较大的燃料时，锅炉运行的经济性和可靠性都可能降低。

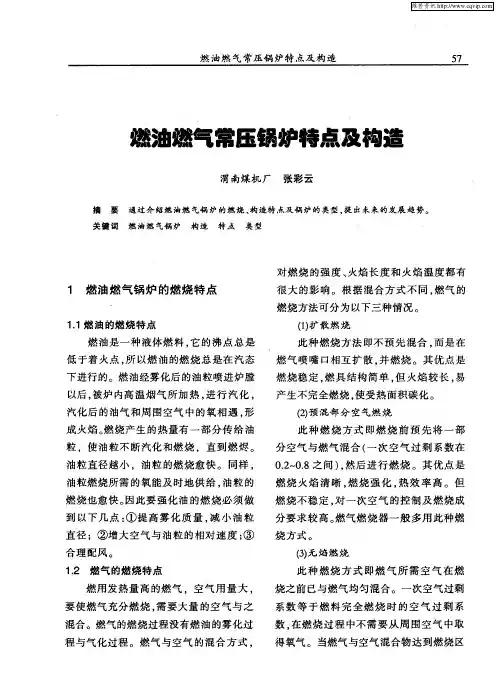

第5章燃油燃气锅炉的结构和设计5.1概述能源和环境目前已成为世界关注的焦点，我国能源的消费结构远远跟不上国民经济的发展和人民生活水平的提高。
而能源的消费结构将从根本上影响我们所处的环境，特别是我国生活和工业锅炉在80 年代以前基本上燃用煤炭，平均运行效率在60%左右，能源的浪费和环境污染问题相当严重。
虽然“六五”期间，对容量稍大的燃煤工业锅炉进行了大规模地改造，但其改造的范围是很窄的，大多数的生活锅炉并没有得到根本的改进，致使我们国家环境污染问题日趋严峻，很多城市和地区变成了酸雨区。
因此，现在已经到了从根本上改变我们国家能源消费结构的时候了。
虽然我们国家以煤为主要能源的情况在20年内不会改变，但我们可以通过渐进的方式逐步改变，首先大型燃煤机组的发展和改造应和先进发达国家的水平保持一致，提高效率和运行水平，降低SO x , NO x和CO2的排放量。
在本世纪初，这一进程将大大加快。
目前我们国家所面临的最大难题是改造现有的工业和生活锅炉，为此我们应该大力开发节能产品和节能技术，以改造耗能和环境污染的大户——工业锅炉。
适当进口石油，放宽城市小型工业锅炉和生活锅炉燃用油品的限制，并开发燃用油、天然气和城市煤气的燃油和燃气锅炉，以取代那些耗能高、分布广、污染严重的生活锅炉和部分工业锅炉。
由于以前的能源的消费结构使得我们在燃煤技术的研究上下了较大功夫，而忽略了对燃用油、天燃气和城市煤气的燃油和燃气锅炉的研究和开发，使得我们在燃油和燃气锅炉的研究和设计制造方面存在很多盲目性。
本章根据近几年对燃油和燃气锅炉基础理论方面的研究以及和多家锅炉制造厂合作设计的实践讨论燃油和燃气锅炉结构和设计。
近几年，我国各大中型城市积极推行集中供热以解决小型燃煤锅炉引起的局部环境污染问题，但集中供热的热源仍以燃煤为主，不能从根本上解决粉尘、废水、废渣、有害气体的排放。
因此，以燃用天燃气、煤气、液化石油气以及液体燃料油等清洁燃料为主的环保型供热系统在城市小区供热系统中获得了广泛的应用。
