导热油炉锅炉型号说明

®

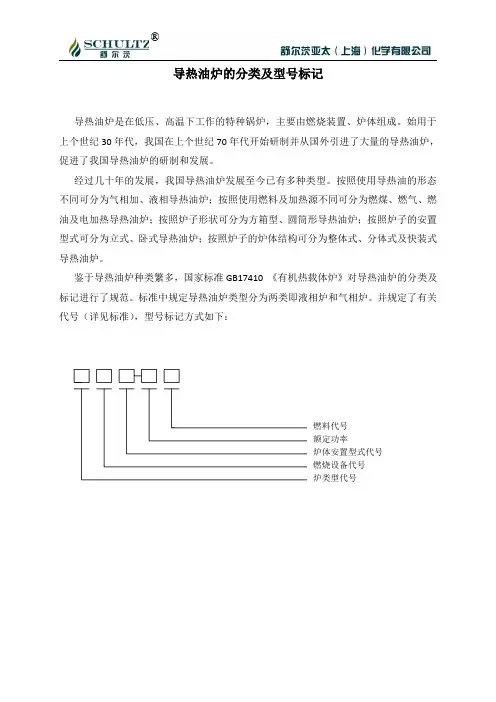

导热油炉的分类及型号标记
导热油炉是在低压、高温下工作的特种锅炉，主要由燃烧装置、炉体组成。

始用于上个世纪30年代，我国在上个世纪70年代开始研制并从国外引进了大量的导热油炉，促进了我国导热油炉的研制和发展。

经过几十年的发展，我国导热油炉发展至今已有多种类型。

按照使用导热油的形态不同可分为气相加、液相导热油炉；按照使用燃料及加热源不同可分为燃煤、燃气、燃油及电加热导热油炉；按照炉子形状可分为方箱型、圆筒形导热油炉；按照炉子的安置型式可分为立式、卧式导热油炉；按照炉子的炉体结构可分为整体式、分体式及快装式导热油炉。

鉴于导热油炉种类繁多，国家标准GB17410《有机热载体炉》对导热油炉的分类及标记进行了规范。

标准中规定导热油炉类型分为两类即液相炉和气相炉。

并规定了有关代号（详见标准），型号标记方式如下：
燃料代号
额定功率
炉体安置型式代号
燃烧设备代号
炉类型代号。

2吨燃气导热油锅炉介绍说明为了满足工业生产，迎合整个工业的发展形势，河南远大锅炉目前的主营产品有燃气蒸汽、热水锅炉、导热油锅炉；生物质蒸汽、热水、导热油锅炉；燃煤蒸汽、热水、导热油锅炉。

如需采购，可参看最后一页，看参看右侧的联系方式2吨燃气导热油锅炉安装现场图片一、导热油锅炉的产生随着工业生产的发展，尤其化工企业生产产品时对环境温度要求很高达到250℃以上，对蒸汽锅炉来说250℃需要4.0Mpa 的工作压力，生产运行成本都很高，在这种情况下人们急需成本低又能满足工作需要的产品，导热油锅炉就是在这种情况下产生的。

对导热油锅炉几乎在常压下就可达到250℃以上的工作温 159 362 663 75度，热载体较水的饱和蒸汽压力小70～80倍，一般供热运行压力为0.3～1.0MPa。

生产运行成本大大降低了。

二、导热油锅炉的运行介质。

我们知道蒸汽锅炉的运行介质是水，而导热油锅炉的运行介质是油—导热油。

三、导热油锅炉的工作原理。

有机热载体炉一般以煤、油、气为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环(对于气相炉不需要循环泵)，将热能输送给用热设备后再返回加热炉重新加热。

具有在低的压力下获得高的工作温度，并且能对介质运行进行高精密控制工作。

四、导热油锅炉的分类1)按介质的形态分：分液相(介质以液态形式存在，与热水锅炉相似)和气相(介质以气态形态存在，与蒸汽锅炉相似)两种。

液相用字母Y表示;气相用字母Q 表示。

2)按燃烧设备分：链条炉排(用L表示);往复炉排(用W表示);抛煤机炉排(用P表示);其他炉排(用G表示);水煤浆燃烧器(用J表示);煤粉燃烧器(用F表示);油燃烧器(用Y表示);气燃烧器(用Q表示)。

3)按炉体安置型式分：立式(用L表示);卧式(用W表示);其他(用Q表示)。

4)按额定功率分：有120KW、180KW、300KW、······1400KW、1800KW、2000KW、240KW、2900KW······。

30mw导热油锅炉参数
摘要：
一、导热油锅炉概述
二、30MW 导热油锅炉参数
1.功率
2.温度范围
3.燃料类型
4.工作原理
5.应用领域
正文：
一、导热油锅炉概述
导热油锅炉是一种利用导热油作为热载体，将燃料燃烧产生的热量传递给需要加热的物质，实现加热的目的的锅炉。

导热油锅炉具有热效率高、节能环保、操作简便等优点，在工业生产中得到广泛应用。

二、30MW 导热油锅炉参数
1.功率
30MW 导热油锅炉的功率为30 兆瓦，表示在单位时间内，该锅炉可以产生30 兆瓦的热量。

功率是衡量锅炉加热能力的重要指标，一般来说，功率越大，加热能力越强。

2.温度范围
30MW 导热油锅炉的工作温度范围广泛，可以从100 摄氏度至350 摄
氏度不等。

不同的温度范围适用于不同种类的加热需求，用户可以根据实际需要选择合适的温度范围。

3.燃料类型
30MW 导热油锅炉的燃料类型多样，可以是燃煤、燃气、燃油等。

燃料类型的选择取决于用户的实际需求和锅炉的安装环境。

不同燃料类型的锅炉在性能、价格和环保方面有所差异。

4.工作原理
30MW 导热油锅炉的工作原理是：燃料在锅炉内燃烧产生高温烟气，烟气通过锅炉的传热面将热量传递给导热油，使导热油温度升高。

高温导热油流经需要加热的设备，将热量传递给设备，实现加热目的。

经过加热后的导热油返回锅炉，重新加热并循环使用。

5.应用领域
30MW 导热油锅炉广泛应用于化工、石油、冶金、纺织、食品等工业领域。

燃气导热油锅炉是以天然气、液化气、沼气等其他为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运行进行高精密控制工作。

导热油锅炉一般以万大卡为单位，1吨=60万大卡=700KW，表达方式不一样，锅炉的大小是一样的。

YY(Q)W系列导热油锅炉，采用卧式室燃三盘管结构，本体由外盘管、中盘管、内盘管等组成。

广泛应用于石油、化工、制药、纺织印染、轻工、建材、食品、筑路沥青加温等需要高温的工业领域。

YYQW系列燃气导热油锅炉产品图
YYQW系列燃气导热油锅炉技术参数：
（1吨=700kw/2吨=1400kw/4吨=3000kw/6吨=4200kw）
远大锅炉，公司始创于1956年，拥有A级锅炉制造资质，D级压力容器制造许可证，二级锅炉安装、改造、维修资质，集研发、制造、销售、服务为一体的高新技术企业。

60多年的生产技术沉淀，产品远销86个国家和地区，YYQW 系列燃气导热油锅炉能耗低、热效率高，运行现场安全稳定，氮氧化物排放量符合环保标准。

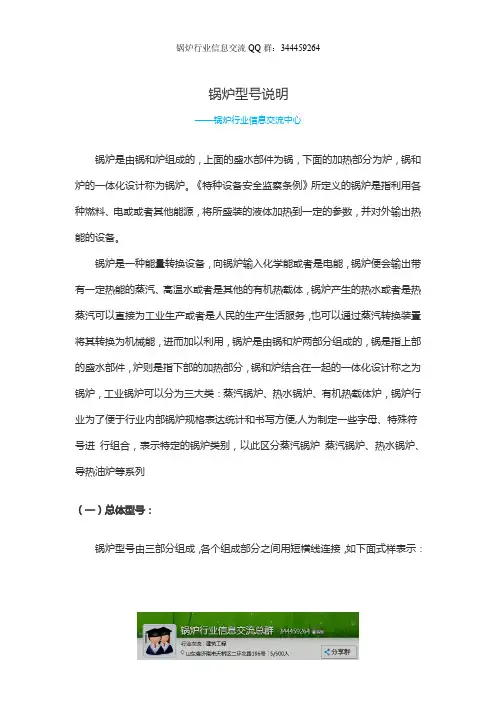

锅炉行业为了便于行业内部锅炉规格表达统计和书写方便,人为制定一些字母、特殊符号进行组合，表示特定的锅炉类别，以此区分蒸汽锅炉、热水锅炉、导热油炉等系列，锅炉型号代号解释如下：
一、蒸汽锅炉型号解释：
注释：1—锅炉型式； 2—燃烧方式； 3—额定蒸发量（t/h）；4—额定蒸汽压力；5—过热蒸汽温度； 6—燃料种类；举例DZL4-1.25-193-AII代表卧式快装燃煤蒸汽锅炉，DZ代表锅炉型式-单筒纵置式，L代表机械链条炉排，其额定蒸发量4t/h,额定工作压力1.25Mpa,饱和蒸汽温度193℃，AII代表二类烟煤为燃烧介质
二、热水锅炉型号解释：
注释：1—锅炉型式；2—燃烧方式；3—额定热功率（MW）；4—允许工作压力；5—出/进水水温，6—燃料种类；举例CLSG0.7-95/70-AII代表立式常压燃煤热水锅炉，C代表常压，LS代表锅炉型式-立式水管型，G代表固定炉排，其额定功率是0.7Mw,出进水温度分别是95-70℃，AII代表燃烧介质是II类烟煤。

三、有机热载体炉型号解释：
注释：1—炉型号代号；2—燃烧设备代号；3—炉体安置型式代号；4—额定热功率（KW）；5—燃料代号；举例YGL-1400代表立式有机热载体导热油炉其功率是1400Kw/h(相当于
120x104Kcal/h,也叫120万大卡每小时)。

[炉型号代号分为液相炉（Y）、气相炉（Q）。

燃烧设备代号分为油燃烧器（Y）、气燃烧器（Q）、链条L及其它G,]
四、锅炉型式代号
六、锅炉燃烧种类代号
燃烧种类代号（二）
比如：LSG0.5-0.4-170-AII含义是立式水管燃煤蒸汽锅炉，炉排固定，每小时蒸发量0.5T，额定蒸汽压力0.4Mpa,额定蒸汽温度170℃，燃烧介质二类烟煤。

导热油锅炉是采用导热油作为热媒介质进行热量传递的锅炉。

利用导热油的高温特性，导热油锅炉可实现低压高温供热。

广泛使用在：石油、化工、化纤、制药、纺织印染、建材、木材加工、植物油加工等行业中。

YYQW系列导热油锅炉可适应天然气、液化气、沼气、轻油、重油等燃料，供应：700-4200kw燃气导热油锅炉。

导热油锅炉的价格：
不同额定热功率的锅炉，价格不同，且导热油锅炉的价格取决于很多因素，建议客户找一个靠谱的厂家来咨询价格。

在采购锅炉时，除了对价格的考量，还要考虑锅炉的热效率、厂家的生产能力、售后服务质量等多方面，整体衡量，选择感高效、节能、安全的锅炉产品。

YYQW系列燃气导热油锅炉
YYQW系列燃气导热油锅炉核心技术：
1、油包火三回程
2、湿背式结构
3、密排圆盘管
4、超油温/超烟温/低流量报警
5、液位保护、熄火保护
6、前后大开门设计
7、设置空气预热器或余热锅炉
700kw燃气导热油锅炉技术参数：
1400kw燃气导热油锅炉技术参数：
河南远大锅炉有限公司，始建于1956年，拥有60多项专利技术，先进的工艺技术支持、经验丰富的生产技工团队、专业快速的售后服务团队，为广大用户提供安全、节能、高效的锅炉产品。

YYQW系列燃气导热油锅炉，经久耐用，只需要少量的维护和保养，就能稳定安全运行，现在国内30多个省市超2000个项目案例。

Xxx船务有限公司

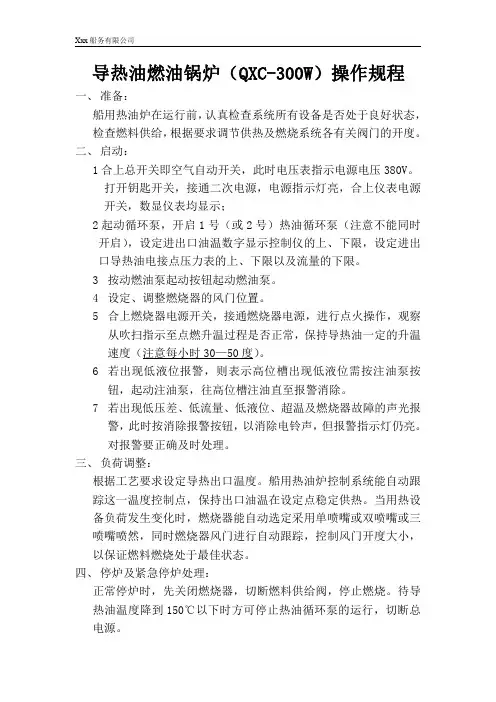

导热油燃油锅炉（QXC-300W）操作规程一、准备：
船用热油炉在运行前，认真检查系统所有设备是否处于良好状态，检查燃料供给，根据要求调节供热及燃烧系统各有关阀门的开度。

二、启动：
1合上总开关即空气自动开关，此时电压表指示电源电压380V。

打开钥匙开关，接通二次电源，电源指示灯亮，合上仪表电源开关，数显仪表均显示；
2起动循环泵，开启1号（或2号）热油循环泵（注意不能同时开启），设定进出口油温数字显示控制仪的上、下限，设定进出口导热油电接点压力表的上、下限以及流量的下限。

3按动燃油泵起动按钮起动燃油泵。

4设定、调整燃烧器的风门位置。

5合上燃烧器电源开关，接通燃烧器电源，进行点火操作，观察从吹扫指示至点燃升温过程是否正常，保持导热油一定的升温
速度（注意每小时30—50度）。

6若出现低液位报警，则表示高位槽出现低液位需按注油泵按钮，起动注油泵，往高位槽注油直至报警消除。

7若出现低压差、低流量、低液位、超温及燃烧器故障的声光报警，此时按消除报警按钮，以消除电铃声，但报警指示灯仍亮。

对报警要正确及时处理。

三、负荷调整：
根据工艺要求设定导热出口温度。

船用热油炉控制系统能自动跟踪这一温度控制点，保持出口油温在设定点稳定供热。

当用热设备负荷发生变化时，燃烧器能自动选定采用单喷嘴或双喷嘴或三喷嘴喷然，同时燃烧器风门进行自动跟踪，控制风门开度大小，以保证燃料燃烧处于最佳状态。

四、停炉及紧急停炉处理：
正常停炉时，先关闭燃烧器，切断燃料供给阀，停止燃烧。

待导热油温度降到150℃以下时方可停止热油循环泵的运行，切断总电源。

导热油锅炉使用说明书-CAL-FENGHAI.-(YICAI)-Company One1导热油锅炉使用说明书 (2010/03/21 21:09)目录：公司动态浏览字体：大中小导热油（有机热载体）厦门锅炉是现代工业供热技术的一场革命，它采用液相厦门导热油为工作介质，取代漳州锅炉传统介质——水或水蒸气。

导热油是一种液态无蒸发、高闪点、高沸点的油品，它能在较低的工作压力下获得较高的供热温度，从而很经济地实现以水或蒸汽为介质的传统锅炉较难满足的要求。

该系列漳州锅炉按外形分立式和卧式两种形式，均采用整体快装结构。

厦门锅炉选配国际领先水平的进口全自动燃烧器，微正压燃烧。

燃烧器集高压电点火装置、供油气系统、燃烧调风系统、火焰监控系统为一体，由程序控制器控制，燃烧器自动按程序启动燃烧，具有自动调节、燃烧故障自动停炉报警等功能，程序控制器还能指示出相应的故障原因。

锅炉具有负荷自动调节，高油温报警、超高油压、熄火等自动保护功能，安全可靠性高。

结构特点本公司导热油厦门·锅炉无论立式或卧式均采用了内、中、外三圈圆形盘管的强制循环结构，立式锅炉采用烟气四回程设计，卧式锅炉采用烟气三回程设计。

与国内外常见的内外二管圈盘管或火管结构锅炉相比，具有传热面大、散热损失小、排烟温度低、热效率高、节省燃料、锅炉及导热油寿命长、节能效果好、高效和高可靠运行等特点。

★设计制造结合严谨的理论计算和丰富的经验积累。

★国际领先水平的燃烧设备，一经启动，燃烧、负荷、故障检测、安全保护全过程自动控制，燃烧状态程序控制及自动调节，燃烧充分完全。

★全自动控制保护系统，锅炉运行安全更可靠。

★多圈盘管设计，充裕受热面，最大限度地提高锅炉热效率。

★高热阻保温材料及其内、外护板，最有效地降低散热损失及提高炉膛的严密性。

★节省锅炉燃料，运行经济性佳。

★根据用热设备对用热量的需求，全自动控制锅炉运行。

★前后整体活动烟箱门，检修方便。

★整体出厂，运输安装简单方便。

导热油锅炉说明书篇一：导热油锅炉使用说明书导热油锅炉使用说明书 (XX/03/21 21:09)目录：公司动态浏览字体：大中小导热油（有机热载体）厦门锅炉是现代工业供热技术的一场革命，它采用液相厦门导热油为工作介质，取代漳州锅炉传统介质——水或水蒸气。

导热油是一种液态无蒸发、高闪点、高沸点的油品，它能在较低的工作压力下获得较高的供热温度，从而很经济地实现以水或蒸汽为介质的传统锅炉较难满足的要求。

该系列漳州锅炉按外形分立式和卧式两种形式，均采用整体快装结构。

厦门锅炉选配国际领先水平的进口全自动燃烧器，微正压燃烧。

燃烧器集高压电点火装置、供油气系统、燃烧调风系统、火焰监控系统为一体，由程序控制器控制，燃烧器自动按程序启动燃烧，具有自动调节、燃烧故障自动停炉报警等功能，程序控制器还能指示出相应的故障原因。

锅炉具有负荷自动调节，高油温报警、超高油压、熄火等自动保护功能，安全可靠性高。

结构特点本公司导热油厦门·锅炉无论立式或卧式均采用了内、中、外三圈圆形盘管的强制循环结构，立式锅炉采用烟气四回程设计，卧式锅炉采用烟气三回程设计。

与国内外常见的内外二管圈盘管或火管结构锅炉相比，具有传热面大、散热损失小、排烟温度低、热效率高、节省燃料、锅炉及导热油寿命长、节能效果好、高效和高可靠运行等特点。

★设计制造结合严谨的理论计算和丰富的经验积累。

★国际领先水平的燃烧设备，一经启动，燃烧、负荷、故障检测、安全保护全过程自动控制，燃烧状态程序控制及自动调节，燃烧充分完全。

★全自动控制保护系统，锅炉运行安全更可靠。

★多圈盘管设计，充裕受热面，最大限度地提高锅炉热效率。

★高热阻保温材料及其内、外护板，最有效地降低散热损失及提高炉膛的严密性。

★节省锅炉燃料，运行经济性佳。

★根据用热设备对用热量的需求，全自动控制锅炉运行。

★前后整体活动烟箱门，检修方便。

★整体出厂，运输安装简单方便。

★二导热油锅炉的技术数据一览表三产品制造、安装及验收规范□中华人民共和国国家标准GB□中华人民共和国国家机械工业部部标JB □锅炉强度计算锅壳式锅炉按GB/T16058—1996《锅壳锅炉受压元件强度计算》《蒸气锅炉安全技术监察规程》劳部发【1996】276号□锅炉设计标准：JB/T10094—1999《工业锅炉通用技术条件》 GB50041—92《锅炉房设计规范》GWPB3—1999《锅炉大气污染物排放标准》 GB11/109—1998《工业锅炉热工测试规范》锅炉制造标准□锅壳、管板、炉胆、封头制造JB/T1618—93《锅炉锅筒制造技术条件》 JB/T1618—92《锅壳锅炉受压元件制造技术条件》□集箱制造JB/T1610—93《锅炉集箱制造技术条件》□管子制造JB/T1611—93《锅炉管子制造技术条件》□主要受压元件焊接条件按JB/T1613—93《锅炉受压元件焊接技术条件》□本体总装技术条件按JB/T1619—93《锅壳锅炉本体总装技术条件》锅炉检验标准□锅炉主要受压件材料检验JB3375—91《锅炉原材料入场检验》□锅炉制造检验JB/T56145—94《工业锅炉质量分析等标准》□锅炉热工测试GB10180—88《工业锅炉热工测试规范》□水压试验JB/T1624—94《锅炉水压试验技术条件》□射线探伤GB3323—87《钢熔化焊对接头射线照相质量分级》□超声波探伤GB11345—89《钢焊缝手工超声波探伤方法和探伤结果的公级》注：检测手段按相应标准中的要求进行安装及验收标准□ GB50273—98《工业锅炉安装工程施工及验收规范》□GBJ235—82《机械管道工程施工及验收规范》□GB50275—98《压缩机、风机、泵施工及验收规范》□GB50235—97《工业锅炉金属管道工程施工及验收规范》□ GBJ302—88《建筑采暖卫生与煤气工程质量检验评定本专业标准》四、导热油锅炉的安装使用说明锅炉的组装与安装要领1、为了安全使用，应按照斯大锅炉提供的安装图纸与各公司提供的安装图安装锅炉房示意图锅炉房安装示意图安装导热油炉、辅机设备及系统管线的安装工作应在各项准备工作就绪，并在具有相应专业人员的指导下进行。

锅炉型号代号的意义解释工业锅炉分为四大类；蒸汽锅炉、热水锅炉、汽水两用型、有机热载体导热油炉。

蒸汽锅炉按燃烧介质的不同分为燃煤蒸汽锅炉，燃油蒸汽锅炉，电加热蒸汽锅炉及其它；热水锅炉按燃烧介质分为燃煤热水锅炉，燃油热水锅炉，电热水锅炉及其它。

注释：1—锅炉型式；2—燃烧方式；3—额定蒸发量（t/h）；4—额定蒸汽压力；5—过热蒸汽温度；6—燃料种类举例。

DZL4-1.25-193-AII代表卧式快装燃煤蒸汽锅炉，DZ代表锅炉型式-单筒纵置式，L代表机械链条炉排，其额定蒸发量4t/h,额定工作压力1.25Mpa,饱和蒸汽温度193℃，A||代表二类烟煤为燃烧介质。

注释：1—锅炉型式；2—燃烧方式；3—额定热功率（MW）；4—允许工作压力；5—出/进水水温；6—燃料种类。

举例CLSG0.7-95/70-AII代表立式常压燃煤热水锅炉，C代表常压，LS代表锅炉型式-立式水管型，G代表固定炉排，其额定功率是0.7Mw,出进水温度分别是95-70℃，AII代表燃烧介质是||类烟煤。

注释：1—炉型号代号；2—燃烧设备代号；3—炉体安置型式代号；4—额定热功率（KW）；5—燃料代号。

举例YGL-1400代表立式有机热载体导热油炉其功率是1400Kw/h(相当于120x104Kcal/h,也叫120万大卡每小时)。

[炉型号代号分为液相炉（Y）、气相炉（Q）。

燃烧设备代号分为油燃烧器（Y）、气燃烧器（Q）、链条L及其它G。

六、锅炉燃烧种类代号比如：LSG0.5-0.4-170-AII含义是立式水管燃煤蒸汽锅炉，炉排固定，每小时蒸发量0.5T，额定蒸汽压力0.4Mpa,额定蒸汽温度170℃，燃烧介质二类烟煤。

欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

丘东采油厂红台集气站热源（导热油炉）成套设计工程2000KW导热油炉系统技术规格书中国石油吐哈油田勘察设计院二〇一一年四月目录1．总则2．相关标准及规范3．供货范围4．现场条件5．导热油系统技术要求6．仪表及监测控制7．配管及附属设施8．压力容器9．备件及专用工具10．检验、运输要求及现场验收11．供货商技术文件要求12．担保和保证附录A 数据表附录B 管线规格1 总则1.1概述本规格书适用于丘东采油厂红台集气站热源（导热油炉）成套设计工程的导热油炉加热系统，本规格书阐述了对导热油炉加热系统的设计、制造、检验、供货、安装、试车、运输保护及验收等方面的最低要求。

1.2供货商的职责供货商应对导热油炉加热系统的设计、制造、供货、检验、安装、试车和试验负全部责任，保证所提供的热媒加热系统满足或超过2.1中所列的标准、规范的最新版本所规定的要求以及本规格书相关的要求；如果几种标准、规程适用于同一种情况，应按最严格的要求执行。

导热油炉（有机热载体液相炉）在设计、制造之前，若出现与本技术规格书与相关技术要求、标准、函件等相互矛盾时，应与买方协商，并经买方书面确认，方可进行下一步工作。

1.3产品及单位要求供货商所提供的导热油炉加热系统及各种系统附件必须是合同签订后且专为本工程生产的，在此之前生产的设备材料严禁使用在本设备系统上。

供货商提供的设计文件和主要技术文件中，所有计算和计算结果的表示都应采用国际单位制。

所有文件、图纸及仪表显示盘均采用国际单位制（SI），供货商提供的软件应为汉化版本。

2 相关标准、规范及要求2.1规范和标准导热油炉加热系统的设计、制造、检验、安装及试运应严格执行以下标准及规范，所有标准及规范均应执行最新版本。

《导热油加热炉系统规范》SY/T 0524-2008《有机热载体炉》GB/T17410－2008《有机热载体炉安全技术监察规程》第 356 号《压力容器安全技术监察规程》质技监局锅发[1999]154 号《锅炉大气污染物排放标准》GB 13271－2001《工业炉砌筑工程施工及验收规范》GB50211－2004《钢制压力容器》GB150－1998《石油裂化用无缝钢管》GB9948-2006《钢制压力容器焊接规程》JB/T4709-2007《石油工业用加热炉安全规程》SY0031-2004《锅壳锅炉受压元件强度计算》GB/T16508－1996《压力容器无损检测》GB4730－2005《钢制管法兰、垫片、紧固件》 HG20615～20635-2009《钢制管法兰型式、参数》( 欧洲体系) HG 20592-2009DIN4754热油炉制造、安全质量要求、检验或国内等同标准VDI3033热油系统安装、操作、维修标准或国内等同标准《石油、重化学和天然气工业用离心泵》GB/T 3215－2007《爆炸性环境用防爆电气设备通用要求》GB3836.1-2000《爆炸性环境用防爆电气设备隔爆型电气设备"d"》GB3836.2-2000《泵的震动测量与评价方法》GB10889－89《泵的噪声测量与评价方法》GB10890－89《固定式压力容器安全技术监察规程》(TSG R0004-2009)《爆炸和火灾危害环境电力装置设计规范》G50058-92《压力容器涂敷与运输包装》JB/T4711－2003《钢制化工容器设计基础规定》HG20580-1998《钢制化工容器材料选用规定》HG 20581-1998《钢制化工容器结构设计规定》HG 20583-1998《钢制化工容器制造技术规定》HG 20584-1998《工业锅炉烟箱、烟囱制造技术条件》JB/T1621-1993《石油天然气工程设计防火规范》GB50183-20042.2优先顺序⑴导热油炉在满足本技术规格书中技术要求的同时，还要遵循设备采购技术文件的规定，若与设备采购技术文件中的要求相矛盾，应遵循设备采购技术文件中的规定。

导热油锅炉是指利用导热油加热的锅炉。

导热油，又称有机热载体或热介质油，作为中间传热介质在工业换热过程中的应用已有五十年以上的历史。

导热油锅炉一般以煤、油、气为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热。

导热油锅炉因其低压、高温、精密控制工作温度的特点广泛应用于石油、化工、制药、纺织印染、轻工、建材、食品、筑路沥青加温等需要高温的工业领域。

当公司需要购买新的导热油锅炉时，大多数设备采购人员都会想到的第一个问题是：价格是多少？对于依赖工业加热设备的行业公司而言，导热油锅炉通常是昂贵的但必不可少的大规模投资。

由于导热油锅炉的价格非常个性化，并且取决于许多因素，因此了解购买价格的有效方法是找一家靠谱锅炉厂家，提出需求并索取报价。

但是有部分客户一味以低价来衡量是否购买导热油锅炉，这种想法是错误的，除了价格，应该更多地考虑锅炉的效率，厂家的制造能力，售后服务质量等诸多因素。

据介绍，导热油锅炉可适应天然气、沼气、煤、生物质等多种燃料；工作温度高达320摄氏度，产品容量从1400 - 29000KW均可制造。

各类型导热油锅炉具体参数如下：锅炉类型容量（KW）压力(MPa) 热效率(%) YQW系列卧式导热油锅炉1400 - 14000 0.8 - 1 ≥95%YQL系列立式导热油锅炉7000 - 29000 0.8 - 1 ≥95%锅炉类型容量（KW）压力(MPa) 热效率(%) YLW系列卧式导热油锅炉1400 - 29000 0.8 - 1 ≥85%烟气余热回收系统可使热能利用率最大化，实测热效率比行业常规锅炉系统的平均实测热效率高5%以上；同时具有全自动安全运行的特点，可实现智能控制，先进的油温、油压控制系统精密控制油温、油压，确保安全无忧。

无锡中正锅炉有限公司自主研发50多项专利设备，独创下料数字化，焊接自动化，装配模具化的工艺标准，并且全过程严控锅炉质量，使每一个产品都成为锅炉凝结匠心之作。

导热油锅炉使用说明书 (2010/03/21 21:09)目录：公司动态浏览字体：大中小导热油（有机热载体）厦门锅炉是现代工业供热技术的一场革命，它采用液相厦门导热油为工作介质，取代漳州锅炉传统介质——水或水蒸气。

导热油是一种液态无蒸发、高闪点、高沸点的油品，它能在较低的工作压力下获得较高的供热温度，从而很经济地实现以水或蒸汽为介质的传统锅炉较难满足的要求。

该系列漳州锅炉按外形分立式和卧式两种形式，均采用整体快装结构。

厦门锅炉选配国际领先水平的进口全自动燃烧器，微正压燃烧。

燃烧器集高压电点火装置、供油气系统、燃烧调风系统、火焰监控系统为一体，由程序控制器控制，燃烧器自动按程序启动燃烧，具有自动调节、燃烧故障自动停炉报警等功能，程序控制器还能指示出相应的故障原因。

锅炉具有负荷自动调节，高油温报警、超高油压、熄火等自动保护功能，安全可靠性高。

结构特点本公司导热油厦门·锅炉无论立式或卧式均采用了内、中、外三圈圆形盘管的强制循环结构，立式锅炉采用烟气四回程设计，卧式锅炉采用烟气三回程设计。

与国内外常见的内外二管圈盘管或火管结构锅炉相比，具有传热面大、散热损失小、排烟温度低、热效率高、节省燃料、锅炉及导热油寿命长、节能效果好、高效和高可靠运行等特点。

★设计制造结合严谨的理论计算和丰富的经验积累。

★国际领先水平的燃烧设备，一经启动，燃烧、负荷、故障检测、安全保护全过程自动控制，燃烧状态程序控制及自动调节，燃烧充分完全。

★全自动控制保护系统，锅炉运行安全更可靠。

★多圈盘管设计，充裕受热面，最大限度地提高锅炉热效率。

★高热阻保温材料及其内、外护板，最有效地降低散热损失及提高炉膛的严密性。

★节省锅炉燃料，运行经济性佳。

★根据用热设备对用热量的需求，全自动控制锅炉运行。

★前后整体活动烟箱门，检修方便。

★整体出厂，运输安装简单方便。

★二导热油锅炉的技术数据一览表三产品制造、安装及验收规范□中华人民共和国国家标准GB□中华人民共和国国家机械工业部部标JB□锅炉强度计算锅壳式锅炉按GB/T16058—1996《锅壳锅炉受压元件强度计算》《蒸气锅炉安全技术监察规程》劳部发【1996】276号□锅炉设计标准：JB/T10094—1999《工业锅炉通用技术条件》GB50041—92《锅炉房设计规范》GWPB3—1999《锅炉大气污染物排放标准》GB11/109—1998《工业锅炉热工测试规范》锅炉制造标准□锅壳、管板、炉胆、封头制造JB/T1618—93《锅炉锅筒制造技术条件》JB/T1618—92《锅壳锅炉受压元件制造技术条件》□集箱制造JB/T1610—93《锅炉集箱制造技术条件》□管子制造JB/T1611—93《锅炉管子制造技术条件》□主要受压元件焊接条件按JB/T1613—93《锅炉受压元件焊接技术条件》□本体总装技术条件按JB/T1619—93《锅壳锅炉本体总装技术条件》锅炉检验标准□锅炉主要受压件材料检验JB3375—91《锅炉原材料入场检验》□锅炉制造检验JB/T56145—94《工业锅炉质量分析等标准》□锅炉热工测试GB10180—88《工业锅炉热工测试规范》□水压试验JB/T1624—94《锅炉水压试验技术条件》□射线探伤GB3323—87《钢熔化焊对接头射线照相质量分级》□超声波探伤GB11345—89《钢焊缝手工超声波探伤方法和探伤结果的公级》注：检测手段按相应标准中的要求进行安装及验收标准□ GB50273—98《工业锅炉安装工程施工及验收规范》□ GBJ235—82《机械管道工程施工及验收规范》□ GB50275—98《压缩机、风机、泵施工及验收规范》□ GB50235—97《工业锅炉金属管道工程施工及验收规范》□ GBJ302—88《建筑采暖卫生与煤气工程质量检验评定本专业标准》四、导热油锅炉的安装使用说明锅炉的组装与安装要领1、为了安全使用，应按照斯大锅炉提供的安装图纸与各公司提供的安装图安装锅炉房示意图锅炉房安装示意图安装导热油炉、辅机设备及系统管线的安装工作应在各项准备工作就绪，并在具有相应专业人员的指导下进行。

关于该设备的价位具体要看使用多大吨位，也就是每小时的导热油加热温度及用量了，还要根据企业的实际使用方案，价位基本上在几千元至几万元不等。

关于燃气导热油炉的耗气量：
燃气锅炉的耗气量大小，其主要是与两个方面有关，一是锅炉负荷，二是锅炉热效率。

以下主要介绍一下10吨燃气锅炉耗气量。

燃气导热油锅炉每小时耗气量计算公式：锅炉出力÷燃料热值÷锅炉热效率=每小时天然气耗气量
以10t/h燃气导热油锅炉为例（即10×60=600万大卡），若天然气热值按8500大卡计算（不同地区天然气品质不同，热值也不同），设计效率按98%计算，那么10吨天然气锅炉运行1小时需要的气量=600*10000/8500/0.98=720.29m3/h
备注：实际运行中的锅炉，运行负荷不同，压力不同，司炉工的操作方式不一，因此锅炉的耗气量不能一概而论。

关于燃气导热油锅炉参数型号：
导热油锅炉分为四个系列YQW系列燃油/燃气卧式导热油锅炉、YQL系列燃油/燃气立式导热油锅炉、YLW系列燃煤（生物质）卧式导热油锅炉以及RYQ系列熔盐炉，被广泛应用于石油、化工、化纤、制药、纺织印染、轻工、建材、木材加工、食品、筑路沥青加温等需要高温供热的工业领域。

其中燃气导热油锅炉可适应天然气、沼气等多种燃料；采用独具匠心的工艺技术，高效节能，熬油时间短；同时量身定制的烟气余热回收系统可大化热能利用率，使得热效率较常规导热油锅炉普遍高5~15%以上。

YLL燃煤导热油炉
导热油炉在使用工业中，主要用于原油、天然气的加热及矿物油的加工、储存、运输等。

炼油厂利用导热油预热冷物料，并已成功地用于润滑油制造过程中溶剂和萃取剂蒸发装置的加热。

由于利用导热油加热与利用蒸汽加热相比较既有加热均匀、操作简单、安全环保、节约能源、控温精度高、操作压力低等优点，在现代工业生产中已被作为传热介质得到广泛的应用。

链条炉排圆筒型燃煤导热油炉导热油加热炉加热炉产品性能特点及技术参数：
工作温度：0～350℃
工作介质：导热油
工作压力：常压
设计压力：1MPa
供热能力：500～12000kW(40～1000万大卡/时）
产品规格：单台供热能力为40、60、80、100、120、150、200、300、400、500、600、700、800、
900、1000万大卡/时
燃烧方式：链条燃煤炉排、往复炉排
适用燃料：煤、木材、树皮、边板废料、砂光粉
自动控制：机械化、自动控制燃烧方式、变频控制、比例调节、PLC可编程及触摸屏控制技术。
