顶棚装饰构造ppt讲义

图4.16
带灯槽吊顶节点示意图
（a） x方向（参考做法）；(b) y方向（参考做法）; (c) 标准设计图集做法
4.8.2 顶棚上人孔
吊顶也必须经常保持良好的通风以利散湿、 在吊顶上设置上人孔洞既要满足使用要求， 吊顶上人孔的尺寸一般不小于600mm× 600mm。图4.17使用活动板做吊顶上人孔的构造
顶棚龙骨包括主龙骨、次龙骨、横撑龙骨。 它们是吊顶的骨架，对吊顶起着支撑的作用，使 吊顶达到所设计的外形。吊顶的各种造型变化，
龙骨的材料有木龙骨、金属龙骨。龙骨的类 型有U形龙骨、T形铝合金龙骨、T形镀锌铁烤漆 龙骨、嵌入式金属龙骨等。
4.3.3 饰面材料
饰面材料的作用是装饰室内空间，并有吸音、 饰面材料可分为抹灰饰面和板材饰面。抹灰 类饰面一般包括板条抹灰、钢丝网抹灰、钢板网
图4.5
木龙骨构造示意图
(a) 用扁铁固定;(b) 用木方固定；(c) 用角铁固定； (d) 木龙骨骨架连接；(e) 木龙骨凹槽榫连接
4.4.2 木龙骨吊顶的饰面做法
4.4.2.1 木条板饰面
木板做顶棚有亲切、自然、温暖的感觉，加
工也比较方便。条板的规格为90mm宽，1500～
6000mm长，成品有平边、企口边、双面槽缝等
图4.12
织物吊顶
4.8 悬吊式顶棚的细部构造 4.8.1 室内灯光与顶棚构造
室内的照明多数是通过顶棚的灯光布置来完
成的。灯光布置对室内气氛和装饰效果起着相当
重要的作用。 从照明形式上可分为点式、条式、块式、网 格式和星光布局。
对于顶棚来说，一般直接与顶棚结合的有嵌
入式灯具、通电式轨道灯等，不直接与顶棚结合
4.8.1.2 吸顶灯 吸顶灯分明装吸顶灯和暗装吸顶灯。
明装吸顶灯是灯具露在顶棚之外,市场上有许
多成品销售,直接安装在顶棚上即可；
暗装吸顶灯又称嵌入式筒体灯，常与顶棚构
造体系相适应，可与装配式方板吊顶结合，如图 4.14所示。
图4.14
嵌入式筒体灯
4.8.1.3 通电轨道支架 通电轨道是由L形、T形和十字形连接器连接 成直角形组合支架，可以将支架当龙骨，直接搁 置方形饰面板，轨道上安装灯具。也可将轨道吊 挂在顶棚下面，在轨道上任意安插各种灯具，以 适应不同的功能要求。如图4.15所示。
图4.15
通电轨道灯
4.8.1.4 吊灯安装 当吊灯安装在直接顶棚时，一般用膨胀螺栓 打入结构层上直接固定吊灯灯杆。吊灯固定在悬 吊式顶棚上时，应将其固定在主龙骨或附加主龙 骨上。
4.8.1.5 反射灯槽照明 反射灯槽是将光源安装在顶棚内的一种灯光 装置。灯光借槽内的反光面将灯光反射至顶棚表 面从而使室内得到柔和的光线。这种照明方式通 风散热好，维修方便。如图4.16所示。
骨架，再将胶合板包在龙骨表面做饰面。当顶棚
表面需要与墙面装饰效果一致时，还可以用胶合
板做胎板，做出各种造型，再在表面固定石膏板， 然后再刮腻子刷涂料。
4.4.2.3 石膏板饰面 石膏板饰面具有轻质、防火、隔声、隔热等 特点，规格为1200mm×3000mm，厚度9.5～ 15mm。它与木龙骨可直接用自攻螺钉连接，螺 丝帽沉入石膏板内2～3mm，钉帽刷防锈漆一道，
用腻子膏找平，石膏板表面用接缝胶带粘好，刮
腻子3遍刷乳胶漆3道，外观效果与乳胶漆墙面相
同。
4.4.2.4 PVC条板和铝合金条板饰面 PVC条板和铝合金条板同样具有色彩丰富多
样、防潮、耐污染、易清理等特点，铝合金条板
防潮性能更明显，更耐用，不变形。
4.4.2.5 抹灰饰面 抹灰吊顶饰面做法是在龙骨下面钉一层板条，
的单体构件不用骨架支持，而直接用吊杆与结构
相连接。
搁栅的材料有木搁栅、金属搁栅、灯饰搁栅，
如图4.11。
图4.11 开敞式顶棚搁栅形式
4.7.3 织物吊顶
织物吊顶是20世纪90年代初较为流行的一种 吊顶形式，如图4.12所示。这种吊顶是将织物用 各种方法悬挂在顶棚上，常给人以富丽、高贵、 亲切之感，但使用周期较短。
置在骨架网格的倒T形龙骨的翼缘上。
隐蔽龙骨吊顶和半隐蔽龙骨吊顶是由于吊顶
饰面板的板边做成卡口，饰面板卡入龙骨，将龙
骨挡住而形成隐蔽龙骨吊顶。
4.6 U形金属龙骨吊顶 4.6.1 U形金属龙骨吊顶构造
U形金属龙骨是采用镀锌钢带压制而成的，
因此又称为U形轻钢龙骨，承重部分由主龙骨、 次龙骨、横撑龙骨及吊挂件和连接件组成，如图 4.8。 按承重荷载大小可分为轻型、中型、重型三 类吊顶。
的灯具有吊灯。
此外还有通过吊顶构造变化形成的各种灯槽。
如图4.13。
图4.13
几种照明方式与顶棚结合
（a) 条块式灯具与条式顶棚的组合；(b) 条式灯具与条式顶棚的组合； (c) 块式灯具与方板式顶棚的组合
4.8.1.1 嵌入式灯具 这种灯具镶嵌在顶棚内，底面与顶棚平齐或 少许凸出。外形以圆形多见，有大小不同的种类， 较大的多为筒体灯，筒体内有螺丝灯口安装普通 白炽灯或节能灯；小的只是在顶棚面板上安装灯 圈，照明采用专用小射灯。这种灯具安装是在顶 棚面板上打孔，然后将灯具卡入顶棚。
部分组成，如图4.3所示。
图4.3 悬吊顶棚 (a) 悬挂于屋面下构造示意
图4.3 悬吊顶棚 (b) 悬挂于楼板底构造示意
4.3.1 吊筋的作用和分类
吊筋是将吊顶部分与建筑结构连接起来的承 吊筋的作用： ① 承担吊顶的全部荷载并将其传递给建筑结 构层; ② 调整、确定顶棚的空间高度，以适应顶棚
4.4 木龙骨吊顶构造 4.5 T形金属龙骨吊顶构造 4.6 U形金属龙骨吊顶 4.7 其它吊顶的构造 4.8 悬吊式顶棚的细部构造
4.1 概述 4.1.1 顶棚的作用
(1) 顶棚的造型、高低、灯光布置和色彩处理， 都会使人们对空间的视觉、音质环境产生不同的 感受。 (2) 满足使用功能的要求，隐藏与室内环境
4.2.2 直接搁栅式顶棚
当屋面板或楼板底面平整光滑时也可将搁栅
直接固定在楼板的底面上，这种搁栅一般采用
30mm×40mm方木，以500~600mm的间距纵横双
向布置，表面再用各种板材饰面，如PVC板、石
膏板，或用木板及木制品板材。
4.2.3 结构顶棚
在某些大型公共场所中屋面采用空间结构， 如网架结构、悬索结构、拱形结构，这些结构构 件本身就非常美观，可将屋盖结构暴露在外，充 分利用这些结构的优美韵律，体现出现代化的施

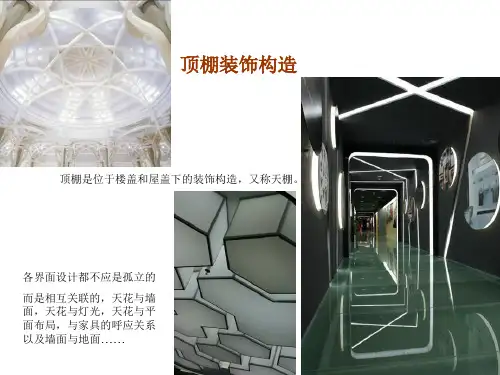

4 顶棚装饰构造
本章提要
本章主要介绍顶棚的作用和分类，在直
接式顶棚中介绍了直接抹灰顶棚、直接搁栅
顶棚及结构式顶棚的做法和特点。此外还介 绍了顶棚与照明灯具、上人孔等处的细部做 法。对此本章采用了大量的构造图示意，对 它们的适用范围也做了简要说明。
本章内容
4.1 概述
4.2 直接式顶棚的装饰构造
4.3 吊顶式顶棚的装饰构造
4.1.2 顶棚的分类
4.1.2.1 按顶棚的外观分
（1） 平滑式顶棚
（2）பைடு நூலகம்井格式顶棚
（3）
（4） 悬浮式顶棚
如图4.1所示。
图4.1
井格式楼板石膏饰面直接顶棚
4.1.2.2 按构造分 （1） 直接式顶棚
是在屋面板或楼板上直接抹灰，或固定搁栅
然后再喷浆或贴壁纸等而达到装饰目的。包括直 接抹灰顶棚、直接搁栅顶棚、结构顶棚。 （2） 悬吊式顶棚 又称吊顶棚，它离开结构底面有一定距离，
龙骨可称为嵌入式龙骨。如图4.10所示。
图4.10 金属板与骨架
4.7.2 开敞式顶棚
开敞式顶棚的饰面是由各类搁栅形成的。这 些搁栅既可与T形龙骨结合，也可不加分格地将 多个单体组装而成。 搁栅的安装构造大体可分为两种类型：一种
是将单体构件固定在可靠的骨架上，然后骨架再
用吊杆与结构连接；另一种方法是对于轻质高强
形靠墙龙骨固定在墙上。
无主龙骨吊顶是吊筋下面连接卡挂件，卡挂
件直接将次龙骨卡挂吊起，再将横撑龙骨插入次
龙骨上，其他做法与有主龙骨吊顶做法相同。
图4.6 T形有主龙骨吊顶示意图
图4.7 T形无主龙骨吊顶构造图
4.5.2 T型金属龙骨吊顶饰面做法
T形龙骨面板材料可以是石膏板或石棉吸音 板，安装分为活动式露明龙骨吊顶、部分露明龙 骨吊顶和隐蔽式吊顶龙骨安装。 露明龙骨顶棚的构造是将表面饰面板直接搁
种类，条板的结合形式通常采用企口平铺、离缝
平铺、嵌缝平铺和鱼鳞式斜铺等。
4.4.2.2 胶合板饰面 胶合板可以制作出各种美丽的木材纹理，并 且柔软有弹性、有连续性、易加工、能与木龙骨 有很好的连接，因此可以做出各种顶棚的造型。 一般先在需要做曲面造型的部位按照曲面的走向
以曲率半径的1/8或不大于250mm的间距做出龙骨
表4.1
U形龙骨配件示意图
图4.9
石膏板吊顶构造图及大样－a
图4.9 石膏板吊顶构造图及大样－b
4.6.2 U形金属龙骨吊顶饰面
U形龙骨属于隐蔽龙骨，在室内没有特殊要 求时，使用最广泛的饰面材料是大石膏板。 石膏板的安装通常采用自攻螺钉固定，接缝 处有明缝和暗缝两种处理方法。暗缝连接是在接 缝处先粘贴胶带，然后刮腻子，表面刷乳胶漆或 贴壁纸。 明缝连接是在接缝处加嵌条盖缝。当室内有 防潮要求时可采用条型铝扣板或PVC条板，这两 种饰面板与龙骨的连接均可采用自攻螺钉。
求选择，如防潮、防火、防震、防腐蚀等要求。
4.4 木龙骨吊顶构造 4.4.1 木龙骨吊顶构造
木龙骨吊顶分为有主龙骨木搁栅和无主龙骨
木搁栅。有主龙骨木搁栅吊顶多用于比较大的建 筑空间，目前采用得比较少。无主龙骨木搁栅由 次龙骨和横撑龙骨组成，吊筋也采用方木，这种 做法是家庭装修采用较多的一种形式。
如图4.5所示。
4.7 其它吊顶的构造 4.7.1 金属饰面板吊顶
