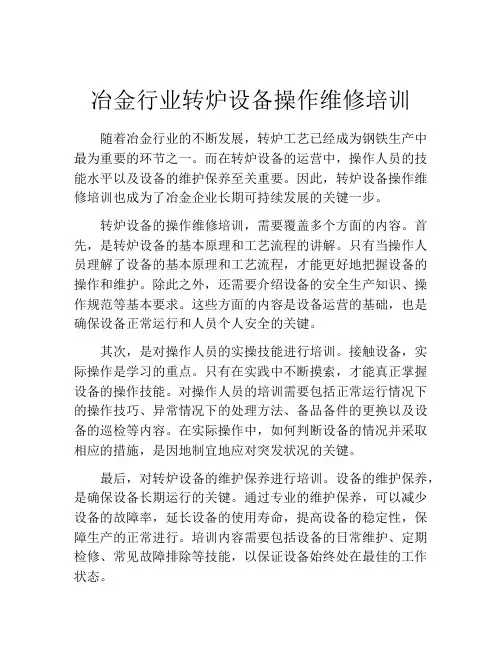

冶金行业转炉设备操作维修培训随着冶金行业的不断发展，转炉工艺已经成为钢铁生产中最为重要的环节之一。
而在转炉设备的运营中，操作人员的技能水平以及设备的维护保养至关重要。
因此，转炉设备操作维修培训也成为了冶金企业长期可持续发展的关键一步。
转炉设备的操作维修培训，需要覆盖多个方面的内容。
首先，是转炉设备的基本原理和工艺流程的讲解。
只有当操作人员理解了设备的基本原理和工艺流程，才能更好地把握设备的操作和维护。
除此之外，还需要介绍设备的安全生产知识、操作规范等基本要求。
这些方面的内容是设备运营的基础，也是确保设备正常运行和人员个人安全的关键。
其次，是对操作人员的实操技能进行培训。
接触设备，实际操作是学习的重点。
只有在实践中不断摸索，才能真正掌握设备的操作技能。
对操作人员的培训需要包括正常运行情况下的操作技巧、异常情况下的处理方法、备品备件的更换以及设备的巡检等内容。
在实际操作中，如何判断设备的情况并采取相应的措施，是因地制宜地应对突发状况的关键。
最后，对转炉设备的维护保养进行培训。
设备的维护保养，是确保设备长期运行的关键。
通过专业的维护保养，可以减少设备的故障率，延长设备的使用寿命，提高设备的稳定性，保障生产的正常进行。
培训内容需要包括设备的日常维护、定期检修、常见故障排除等技能，以保证设备始终处在最佳的工作状态。
冶金行业转炉设备操作维修培训的实施，并不是一次性的形式，而是需要长期的持续性实施。
在长期的实施过程中，应对实际情况进行调整和完善，使培训内容更加符合实际需求。
通过持续的培训，操作人员的技能水平不断提高，设备的放心运行，企业的效益得到提高，实现了“企业强，人才优，产品优”的良性循环。
总之，转炉设备的操作维修培训是提升冶金行业企业的关键一步。
只有在提高人才技能水平、保证设备的安全稳定运行的前提下，冶金企业才有更大的发展空间。
通过多方面的培训和实践，我们坚信，转炉设备操作维修技能大大提高，不仅实现了技术上的创新，同时也为企业的可持续发展提供了重要的保障。

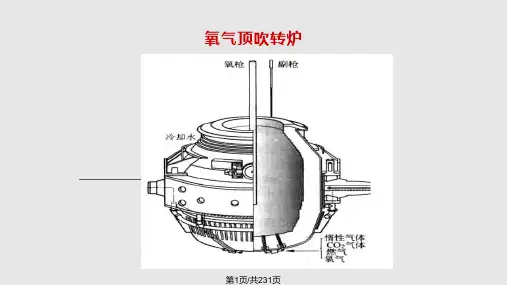

转炉设备是炼钢厂的关键生产设备，其炉体外形如图1示。
转炉像一个“挂着的水桶”。
转炉系统主要电力传动设备包括炉体倾动的电力传动设备及氧枪传动的电力控制设备。
下面介绍炉体倾动的电力传动设备。
在大中型转炉系统中，炉体倾动部分一般采用四台倾动电机，通过减速机刚性连接，并采用全悬挂固定方式和扭力矩吸收方式。
炼钢厂转炉倾动装置在实际生产操作过程中，需对转炉倾动装置进行频繁的起动、制动及加减速操作，所以对倾动装置的控制精度及系统的响应时间有很高的要求。
转炉倾动负载特性及电动机运转状态分析如下：根据转炉控制工艺要求，转炉的倾动角度为正反360°，当转炉炉口与炉底方向轴线与地平面垂直时为垂直状态，故转炉倾动负载力矩为角度的函数，即T＝f（θ），属于反阻性的位能负载。
另外，根据工艺设计说明，转fz炉按正力矩设计，即转炉的耳轴下部比上部高，下部比上部重，从而保证转炉控制系统的稳定性。
在转炉倾动装置的实际操作中，进行倒渣或出钢时，可能出现负力矩。
当转炉炉体处于正力矩状态时，电动机处于电动运行状态，当转炉炉体处于负力矩状态时，电动机处于发电运行状态，此时电动机处于回馈制动状态，倾动装置的驱动电动机的机械特性和负载特性如图2所示：2转炉倾动控制系统的基本要求（1）四台电动机同步启动、制动及同步运行，根据要求转炉可以在0. 2～1.0r/min之间进行倾动速度调节，转炉可以做±360°旋转。
（2）当转炉正在出钢、出渣时，交流电源系统发生停电故障，此时利用UPS电源将4台制动器打开,转炉依靠自重复位, 转炉处于安全位置。
（3）当转炉出现塌炉等事故时，倾动机械的机电设备能短时过载,转炉以0.2r/min速度旋转，倾动转炉倒出炉内装盛物，然后进行事故处理。
（4）转炉为全正力矩设计，即在整个工作倾动角度内由0°～士180°方向倾动均为正力矩。
（5）为防止电动机突然启动对设备的冲击,转炉开始倾动时电动机转速应从零开始逐渐加速，从零到正常速度的加速时间是2s。
转炉维修试题及答案一、选择题（每题2分，共20分）1. 转炉的工作原理是什么？A. 通过旋转炉膛实现物料加热B. 利用炉内气体流动进行物料加热C. 通过炉壁对物料进行加热D. 通过炉底对物料进行加热答案：A2. 转炉维修中，以下哪个部件不属于常规检查项目？A. 炉膛B. 炉门密封C. 炉底支撑D. 烟囱答案：D3. 转炉维修时，应首先检查的是什么？A. 电气系统B. 机械传动系统C. 液压系统D. 冷却系统答案：B4. 转炉维修过程中，如果发现炉膛内壁有裂纹，应如何处理？A. 继续使用B. 立即停止使用并进行修复C. 用砂纸打磨后继续使用D. 用胶水粘合后继续使用答案：B5. 转炉维修时，对炉门密封的检查标准是什么？A. 密封条完好无损B. 密封条有轻微磨损C. 密封条有明显磨损D. 密封条完全损坏答案：A6. 转炉维修中，以下哪个操作是正确的？A. 在炉膛内进行焊接作业B. 在炉膛内使用明火C. 使用非专用工具进行维修D. 按照维修手册进行操作答案：D7. 转炉维修后，需要进行哪些测试以确保设备正常运行？A. 空载测试B. 满载测试C. 温度测试D. 所有以上答案：D8. 转炉维修时，如果发现液压系统泄漏，应采取的措施是什么？A. 继续使用B. 立即停止使用并更换密封件C. 用胶带临时封堵D. 用胶水粘合答案：B9. 转炉维修中，电气系统的检查包括哪些内容？A. 接线端子的紧固B. 电缆的绝缘检查C. 电机的运行状态D. 所有以上答案：D10. 转炉维修完成后，需要进行哪些工作以确保安全？A. 清理现场B. 检查所有安全标识C. 进行设备试运行D. 所有以上答案：D二、判断题（每题1分，共10分）1. 转炉在维修前不需要进行任何准备工作。
（错误）2. 转炉维修时，可以忽略对炉膛内壁的检查。
（错误）3. 转炉维修后，不需要进行任何测试即可投入使用。
（错误）4. 转炉维修过程中，可以使用任何可用的工具进行操作。
转炉系统机械设备转炉设备主要包括转炉本体设备、汽化冷却系统、“OG”系统、转炉二次除尘系统、煤气回收系统及其它设备。
该部分主要介绍转炉本体设备及其相关的周围辅助设备。
第一节转炉本体设备转炉本体设备主要由四部分组成:炉壳、托圈、支撑装置和倾动系统。
下面分别给予介绍。
设备性能及参数炉壳内径46810mm炉壳高度9125mm炉口法兰板厚100mm炉壳上部圆锥段板厚60mm炉身圆柱段板厚70 mm炉底部分板厚60 mm托圈内径47410mm托圈（在耳轴方向）总宽度13500 mm托圈断面高度2100 mm托圈断面宽度800 mm托圈与炉壳之间的间隙245 mm倾动装置型式全悬挂四点啮合柔性传动倾动装置总速比73.48X7.118=523,031倾动电机总功率（4台交流变频电机）132X4=528 kW设备重量约500t 一、炉壳炉壳主要由炉口、上下部圆锥段、圆柱炉身段及锥柱间、锥球间均匀过渡用的园环段和球形炉底等部分组成。
炉口由4块（2#、3#转炉炉口为6块）内埋蛇形管冷却的耐热球墨铸铁扇形段拼装而成，易于更换。
上部圆锥段的顶部焊有加筋法兰，供固定炉口扇形段用。
上部圆锥段外表面半割管（2#、3#转炉为角钢）焊接成冷却水循环通道。
在出钢口上下焊有两圈法兰，中间联有立筋，用于安装炉体支撑装置。
二、托圈托圈为焊接箱形结构，其内部通循环水冷却。
耳轴为空心，以容纳供托圈冷却水、炉口冷却水、炉帽冷却水及转炉底吹供气管道。
设备重量约为222.7吨。
托圈的前后共有12个通气孔，托圈同炉壳的间隙为225mm。
托圈耳轴同大齿轮的联接靠切向键，配合为间隙配合，①950e7。
托圈焊接部分材质为16乂的耳轴材质为20MnMoNb。
两侧的轴承座分别称作驱动端轴承座和非驱动端轴承座，驱动端轴承座为固定式，非驱动端为铰支结构，以缓解托圈热胀冷缩及在重力作用下的变形。
轴承的型号为240/1060 CAF/W33 （SKF）。
轴承的润滑为稀油润滑（2#、3#转炉为干油润滑）。
