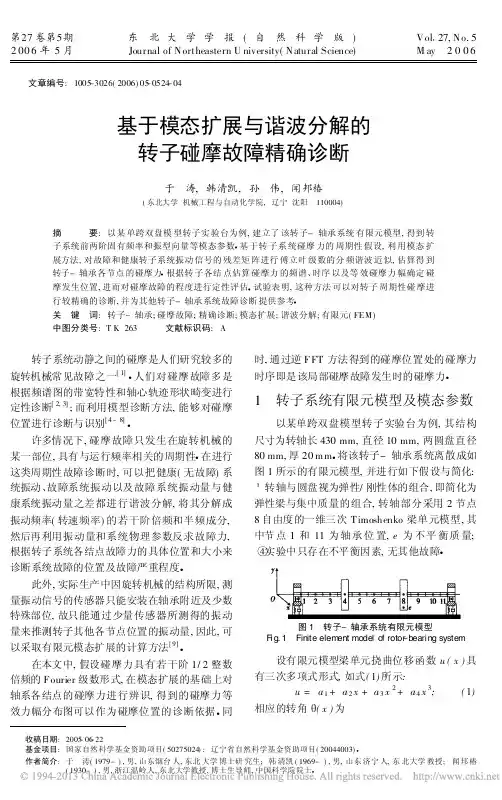

收稿日期:2005-06-22基金项目:国家自然科学基金资助项目(50275024);辽宁省自然科学基金资助项目(20044003)#作者简介:于 涛(1979-),男,山东烟台人,东北大学博士研究生;韩清凯(1969-),男,山东济宁人,东北大学教授;闻邦椿(1930-),男,浙江温岭人,东北大学教授,博士生导师,中国科学院院士#第27卷第5期2006年5月东北大学学报(自然科学版)Journal of Northeastern U niversity(Natural Science)Vol 127,No.5M ay 2006文章编号:1005-3026(2006)05-0524-04基于模态扩展与谐波分解的转子碰摩故障精确诊断于 涛,韩清凯,孙 伟,闻邦椿(东北大学机械工程与自动化学院,辽宁沈阳 110004)摘 要:以某单跨双盘模型转子实验台为例,建立了该转子-轴承系统有限元模型,得到转子系统前两阶固有频率和振型向量等模态参数#基于转子系统碰摩力的周期性假设,利用模态扩展方法,对故障和健康转子系统振动信号的残差矩阵进行傅立叶级数的分频谐波近似,估算得到转子-轴承各节点的碰摩力#根据转子各结点估算碰摩力的频谱、时序以及等效碰摩力幅确定碰摩发生位置,进而对碰摩故障的程度进行定性评估#试验表明,这种方法可以对转子周期性碰摩进行较精确的诊断,并为其他转子-轴承系统故障诊断提供参考#关 键 词:转子-轴承;碰摩故障;精确诊断;模态扩展;谐波分解;有限元(FEM )中图分类号:T K 263 文献标识码:A转子系统动静之间的碰摩是人们研究较多的旋转机械常见故障之一[1]#人们对碰摩故障多是根据频谱图的带宽特性和轴心轨迹形状畸变进行定性诊断[2,3];而利用模型诊断方法,能够对碰摩位置进行诊断与识别[4~8]#许多情况下,碰摩故障只发生在旋转机械的某一部位,具有与运行频率相关的周期性#在进行这类周期性故障诊断时,可以把健康(无故障)系统振动、故障系统振动以及故障系统振动量与健康系统振动量之差都进行谐波分解,将其分解成振动频率(转速频率)的若干阶倍频和半频成分,然后再利用振动量和系统物理参数反求故障力,根据转子系统各结点故障力的具体位置和大小来诊断系统故障的位置及故障严重程度#此外,实际生产中因旋转机械的结构所限,测量振动信号的传感器只能安装在轴承附近及少数特殊部位,故只能通过少量传感器所测得的振动量来推测转子其他各节点位置的振动量,因此,可以采取有限元模态扩展的计算方法[9]#在本文中,假设碰摩力具有若干阶1/2整数倍频的Fourier 级数形式,在模态扩展的基础上对轴系各结点的碰摩力进行辨识,得到的碰摩力等效力幅分布图可以作为碰摩位置的诊断依据#同时,通过逆FFT 方法得到的碰摩位置处的碰摩力时序即是该局部碰摩故障发生时的碰摩力#1 转子系统有限元模型及模态参数以某单跨双盘模型转子实验台为例,其结构尺寸为转轴长430mm,直径10mm,两圆盘直径80mm,厚20m m #将该转子-轴承系统离散成如图1所示的有限元模型,并进行如下假设与简化:¹转轴与圆盘视为弹性/刚性体的组合,即简化为弹性梁与集中质量的组合,转轴部分采用2节点8自由度的一维三次Timoshenko 梁单元模型,其中节点1和11为轴承位置,e 为不平衡质量;º实验中只存在不平衡因素,无其他故障#图1 转子-轴承系统有限元模型F i g.1 Finite elem ent model of rotor -beari ng system设有限元模型梁单元挠曲位移函数u (x )具有三次多项式形式,如式(1)所示:u =a 1+a 2x +a 3x 2+a 4x 3;(1)相应的转角H (x )为H =d ud x=a 2+2a 3x +3a 4x 2#(2)设单元节点位移向量为[u i ,u j ,H i ,H j ]T,则单元形函数矩阵为N =1xx2x31x i x 2i x 3i 1x j x 2jx3j 012x i 3x 2i 012x j3x 2j-1;(3)单元刚度矩阵为K e=QLEI 92N9z 2T92N9z2d z ;(4)单元质量矩阵为M e=Q A QLN TN d z #(5)组集所有转子梁单元刚度矩阵和质量矩阵得集总质量阵M 和刚度矩阵K ,求矩阵KM -1的特征值和特征向量,即可得到转子系统的固有频率和振型矩阵#计算得到的第一阶固有频率为45Hz,第二阶固有频率为140Hz #2 基于模态扩展和谐波分解的转子各节点碰摩力估算设在x 或y 任意一维方向上有p 个转轴振动位移测量点#取转子系统前k 阶振型向量(一般k <p ),组成减缩的模态矩阵:A =[A x 1,,,A x k ]#(6)在p 个测量点上测得健康转子和带碰摩故障的转子振动的x 方向位移分别为u 0x (t),u x (t)#对u 0x (t)和u x (t)分别进行以工频的1/2分频倍数为基的Fourier 变换,有U j =F (j 8/2)(u x (t))+0,U 0j =F (j 8/2)(u 0x (t ))+0,j =1,2,,,6#(7)式中,F (j 8/2)(Ó)是以8/2整数倍为基的Fourier 变换,U 0j ,U j 是健康和故障系统位移信号的Fourier 变换系数,0为高阶小量#组集前6阶Fourier 系数的差值成残差矩阵:$U =U -U 0#(8)式中,U =[U 1,U 2,,,U 6],U 0=[U 01,U 02,,,U 06]#根据p 个x 方向上测量点所对应的系统自由度,定义p @2n 维测量矩阵D #测量矩阵D 的每一行对应一个测量点,测量点所在系统自由度所对应的列取1#根据模态扩展原理,可求出x 方向各节点碰摩力矢量的时间序列F r ,x (t)=F -1(-82M (Q $U )+8C (Q $U )+K (Q $U )+0#(9)式中,Q =A #[(DA )T #(DA )]-1#(DA )T #(10)同样方法可以对y 方向转子振动进行类似分析,并得到y 方向上各节点组成的碰摩力矢量F r ,y (t)#3 实验结果与讨论在实验过程中,稳态运行转速取在转子一、二阶临界转速之间,分别为47.9,53.8,58.7,70.4,80.2,89.0,96.4Hz #测量节点1和节点11处垂直、水平轴振动位移信号#3.1 健康转子与不同位置碰摩转子轴振动测试取相同工作转速96.4Hz,先后在节点5和节点8处施加碰摩,分别测量健康和碰摩状态下节点1和11处的轴振信号,得到相应轴振位移频谱图,如图2a~图2c 所示#其中,图2a 所示健康转子频谱1倍频成分主要由不平衡质量引起,而碰摩情况下频率成分较健康情况下具有丰富的1/2,3/2倍频(图2b,图2c)#图2 实测健康转子与局部碰摩转子轴振信号(96.4Hz )Fig.2 Vibration si gnals of faul-t free rotor systemand l ocally rubbed r otor system (96.4Hz )(a))健康转子频谱;(b))节点5处碰摩时的频谱;(c))节点8处碰摩时的频谱#3.2 转轴各节点等效位移取转子系统前两阶振型向量组成模态扩展矩阵,根据节点1和11处测得的振动信号计算得到碰摩时转轴各节点振动等效位移幅值如图3所示#525第5期 于 涛等:基于模态扩展与谐波分解的转子碰摩故障精确诊断图3 健康与故障转子节点等效位移幅值图Fig.3 Equivalent displacem ent ampli tude of nodesi n faul-t free and faul ty rotor system3.3 碰摩力频谱、时序以及等效碰摩力幅辨识根据第二节所述,将实测数据代入式(8)、式(9),得到节点5处碰摩时转子各节点的碰摩力谱图(如图4a 所示),每条谱线反映辨识后各节点/可能存在0碰摩的碰摩力成分;而图4b 则进一步将图4a 的各节点的碰摩力/还原0成更为直观有效的力幅值图#由此可以看出,碰摩发生的位置及估计的大小与实验情况完全吻合#图4c,图4d 为节点8处发生碰摩的情况#图4 碰摩力辨识F i g.4 Identifi cation of rubbing forces(a))节点5处碰摩时各节点碰摩力频谱;(b))节点5处碰摩时各节点有效碰摩力幅值;(c))节点8处碰摩时各节点碰摩力频谱;(d))节点8处碰摩时各节点有效碰摩力幅值#4 结 语基于转子系统碰摩力周期性假设,建立了转子系统有限元模型,给出了模态扩展和傅立叶级数分频谐波近似算法,对实际碰摩转子系统的碰摩力和碰摩位置进行了估算,得到的理论结果与实验结果相吻合#可以证明,采用本文方法能够在测点较少的情况下,实现对局部碰摩故障较精确的诊断#参考文献:[1]闻邦椿,武新华,丁千,等#故障转子动力学与实验[M ]#北京:科学出版社,2004#(W en B C,W u X H,Ding Q,et al .Faulty rotor dynamics and experiment [M ].Beijing:Science Press,2004.)[2]孙政策,徐健学#碰摩转子的非线性动力学特性研究[J]#动力工程,2003,23(1):2205-2209#(Sun Z C,Xu J X.Research on nonlinear dynamical characteristics of a rotor system with rub -impact [J ].Pow er E ngineering ,2003,23(1):2205-2209.)[3]Lu W X,Chu F L.Rub fault diagnostics by dynamic characteris tics anal ysis of mult-i disk rotor system [J ].K eyEngineering M aterials ,2001,204-205:163-172.[4]Bachschm i d N,Pennacchi P,Vania A.Identification of multi ple faults in rotor systems [J].Jour nal of S ou nd and Vibration ,2002,254(2):327-366.[5]Kiciski J,Drozdow ski R,M aterny P.The nonlinear analysis of the effect of support construction properties on the dynamic properties of mul t-i support rotor systems [J ].Jou rnal ofSou nd and Vibr ation ,1997,206(4):523-539.[6]M arkert R,Platz R,Siedler M.M odel based fault i dentification in rotor systems by least squares fitti ng [J ].In ternational Jour nal of Rotating M achinery ,2001,7(5):311-321.[7]M ayes I,Penny J E T.M odel based diagnostics of faults in rotating machines [A].Proc o f the 12th I nt Congress on Condition M onitoring and Diagnostic E ngineering M anage ment [C].Sunderland,1999.431-440.[8]Vania A,Pennacch i P.Experimental and th eoretical application of fault identifi cati on measures of accuracy in rotating machine diagnostics [J ].M echanical Systems and S ignal Processing ,2004,18(2):329-352.[9]Han Q K,Yu T ,Li H,et al .Hybrid model based identification of local rubbing fault in rotor systems[J].K ey E ngineering M aterials ,2005,293-294:355-364.526东北大学学报(自然科学版) 第27卷Precise Diagnosis of Rotor Rubbing Fault Based on Modal Expansion and Harmonic DecompositionY U T ao,H A N Q ing -kai,S UN Wei ,WEN Bang -chun(School of M echanical Eng ineering &Automation,N ortheastern U niversity ,Shenyang 110004,China.Co rrespondent:Y U T ao,E -mail:yt -126@)Abstract:An FEM model of rotor -bear ing system w as set up for a single -span -two -disc test rig to obtain such model parameters as the first and second or der natur al frequency and vibration mode vectors.Based o n the assumption of perio dic rubbing fo rce in r otor system,the r ubbing forces onto each node of rotor system are estimated by modal expansion technique and the sub -harmonic decomposition o f residual matr ix betw een fault y and faulty -free v ibration signals of rotor system t hrough F FT (fast F ourier tr ansformation).T he rubbing position is identified thr ough time serials,frequency spectrum and equivalent magnitude of rubbing force on each node,with corresponding extent of rubbing fault evaluated qualitatively.T he met hod pro posed is tested on the sing le -span -two -disc test r ig and proved efficient in precise diagnosis of periodic rubbing force in r otor system,and it also provides a reference for other fault diagnosis of rotor -bear ing system.Key words:rotor -bearing;rubbing fault;precise diagnosis;modal ex pansion;harmonic decomposition;finite element method (FEM )(Received J une 22,2005)待发表文章摘要预报中小型水泥企业综合自动化系统研究与实现于宏亮,郝丽娜,王孝红,徐心和对现阶段自动化现状及水泥生产流程特点做了简要阐述及分析,并结合一般行业综合自动化的三层体系结构(ER P/M ES/PCS),提出了更易于实施的集管、控于一体的两层综合自动化体系结构(生产过程基础控制层,运营管理优化层)#并在吸收Industrial IT,ERP 及M ES 等先进思想与技术的基础之上,将自有技术与商业软、硬件进行了系统集成及优化,最终给出了适合我国中小型水泥企业特点的综合自动化系统解决方案,并在工程实践中证明了方案的可行性和有效性#关节损伤对脊椎频率特性的影响分析郭立新为研究腰段脊柱的生物力学特性,建立了一个脊椎T 12-S1段的三维有限元模型#模型中对椎骨的外形结构和内部组成以及各种韧带均进行了详细建模描述,以便使之更接近人体脊椎的真实情况#研究结果表明:在考虑人体上身质量的情况下,脊椎T 12-S1段三维有限元模型在垂直方向上的第一阶响应频率为7168Hz #椎间盘去核与小关节及其关节囊韧带切除均会不同程度地降低脊椎的整体响应频率#椎间盘去核比小关节及其关节囊韧带切除对模态频率的影响要大得多#模型的动态特性符合人体脊椎的实际情况,可以用于人体脊椎的相关研究#易变质商品随机补货间隔的补到水平存贮控制策略刘保政,刘德宝,任 苹,高立群多阶段存贮问题一般在两种假定下研究,按照存货状况在任何时刻订货的连续查看假定和订货仅在离散时刻着手的周期查看假定#笔者在不同于以上两个假定条件下研究多阶段存贮问题,周期补货但补货间隔取为连续型随机变量#这种背景代表这样的现实生活,供应者拜访零售商在一个时间段内的随机时刻,而零售商按照一个固定的补到水平控制策略补足库存#认为仅有一部分未满足需求被补订,其余的销售机会则丢失#最后,假定商品易变质,且变质率是常数#然后求出了使利润数学期望值最大化的最优存贮水平的条件方程式,为实际补到水平控制提供依据#527第5期 于 涛等:基于模态扩展与谐波分解的转子碰摩故障精确诊断。
基于EEMD降噪和FFT的转子故障振动分析马转霞;费维科;周新涛;刘涛【摘要】针对转子产生故障时的振动信号受噪声干扰大、故障特征不明显这一难题,提出基于集合经验模式分解(EEMD)降噪和傅里叶变换(FFT)的转子振动信号分析方法.首先利用EEMD方法将原始故障信号分解成若干本征模态分量(IMF),然后计算各分量与原始信号之间的相关系数,筛选出有用分量并进行信号重构.最后对重构信号进行傅里叶变换(FFT)得到振动信号的特征频率.数值模拟和实验结果证明该方法的有效性和实用性.【期刊名称】《噪声与振动控制》【年(卷),期】2018(038)004【总页数】4页(P165-168)【关键词】振动与波;EEMD降噪;相关系数;FFT;故障特征【作者】马转霞;费维科;周新涛;刘涛【作者单位】西安汽车科技职业学院机械工程系,西安 710038;西安汽车科技职业学院机械工程系,西安 710038;西安汽车科技职业学院机械工程系,西安 710038;西安汽车科技职业学院机械工程系,西安 710038【正文语种】中文【中图分类】TH113.1;TN911.7转子是旋转机械的核心部件，其性能的好坏直接决定了系统工作的可靠性。
因此，必须定期监测转子的运行状况，一旦发生故障，系统应快速作出响应。
目前最常用的状态监测手段是通过振动信号分析来实现的。
但由于工作环境恶劣、测试条件有限等原因，所测得的振动信号往往夹杂了很多噪音干扰，大大降低了信号分析的准确性。
因此，故障诊断的第一步是减小或去除信号中的噪声干扰[1]。
经验模式分解（EMD）是一种适用于非线性、非平稳信号的处理方法，可将信号自适应地分为有限个本征模态分量（IMF），从中筛选出有用分量进行信号重构，从而达到降噪的效果。
但是，EMD算法在分解过程中容易出现频率混叠现象，严重影响降噪效果。
集合经验模式分解（EEMD）是EMD的改进算法，其原理是利用高斯白噪声频率的均匀性来消除分量之间频率的重叠和间断现象，使信号自适应地分解到不同尺度上，并保持连续，从而避免了模态混叠[2]。
双碰摩故障转子系统碰摩位置定量诊断方法许琦;姚红良;刘子良;闻邦椿【摘要】利用谐波平衡法中谐波分量的特征分析双碰摩故障转子系统的动力学特性,以碰摩故障转子系统响应的谐波分量与无故障转子系统频率响应函数矩阵中对应元素成比例为依据,利用原无故障转子系统和发生双碰摩故障后的转子系统三点响应中任意一阶谐波分量之差,提出了双碰摩故障转子系统碰摩位置的定量诊断方法.通过碰摩故障前后转子三个测点的振动响应数据就可以分别确定双碰摩故障转子系统的两个碰摩位置,并采用数值模拟仿真实验验证了方法的正确性和可行性.【期刊名称】《振动与冲击》【年(卷),期】2014(033)012【总页数】4页(P24-27)【关键词】双碰摩;谐波分量;碰摩位置;转子系统【作者】许琦;姚红良;刘子良;闻邦椿【作者单位】东北大学机械工程与自动化学院,沈阳110819;东北大学机械工程与自动化学院,沈阳110819;东北大学机械工程与自动化学院,沈阳110819;东北大学机械工程与自动化学院,沈阳110819【正文语种】中文【中图分类】TK267由于当前转子系统的密封间隙和轴承间隙越来越小，碰摩故障成为了一种常见的故障，不仅影响转子系统的运行稳定性，而且会引起灾难性的后果。
及早的诊断转子碰摩状态信息，对处理碰摩故障有着重要的意义[1]。
目前，学者们对转子碰摩故障问题做了许多研究。
在碰摩故障位置诊断方面，目前主要有两种方法：一是基于信号的诊断方法，另一种是模型求解方法。
基于信号的诊断方法是采集转子本身发出的振动信号，经过各种信号处理方法，如傅里叶变换、小波变换等将采集的信号分解进行碰摩诊断的方法。
如Hall等[2]利用声发射监测技术诊断了转子-定子碰摩故障，并通过同时检测相邻轴承相位延迟估算了碰摩位置；同时Hall等[3]利用Kolmogorov-Smirnov统计特性处理声发射信号诊断不同类型的轴密封碰摩；文献[4]以声发射传感器在不同轴承支承处采集的数据样本为基础，通过小波变换将信号分解成包含特定倍频带的一系列时域信号，采用互关联法(method of cross-correlation)诊断碰摩位置，这种小波变换互关联法提高了互关联法的计算精度，采样频率越高，诊断的精度越高，并通过实验验证了该方法的有效性；文献[5]采用经验模态分解法(EMD)将碰摩故障转子的复杂振动信号分解，得出碰摩信号，从而诊断出转子的局部碰摩故障。

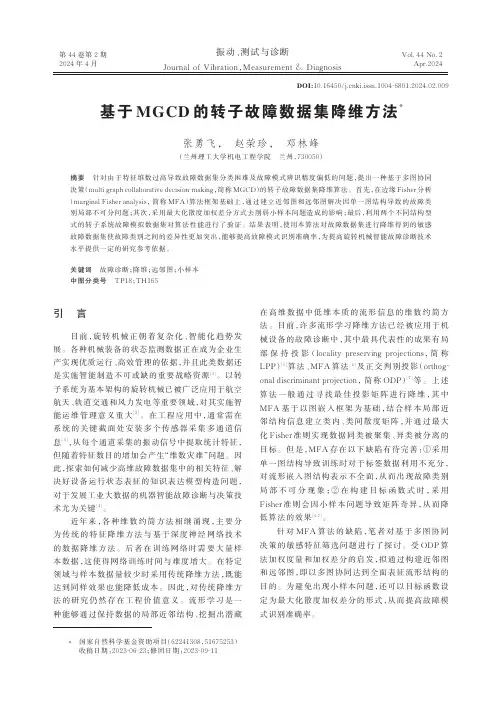

第 44 卷第 2 期2024 年 4 月振动、测试与诊断Vol. 44 No. 2Apr.2024 Journal of Vibration，Measurement & Diagnosis基于MGCD的转子故障数据集降维方法∗张勇飞，赵荣珍，邓林峰（兰州理工大学机电工程学院兰州，730050）摘要针对由于特征维数过高导致故障数据集分类困难及故障模式辨识精度偏低的问题，提出一种基于多图协同决策（multi graph collaborative decision⁃making，简称MGCD）的转子故障数据集降维算法。
首先，在边缘Fisher分析（marginal Fisher analysis，简称MFA）算法框架基础上，通过建立近邻图和远邻图解决因单一图结构导致的故障类别局部不可分问题；其次，采用最大化散度加权差分方式去削弱小样本问题造成的影响；最后，利用两个不同结构型式的转子系统故障模拟数据集对算法性能进行了验证。
结果表明，使用本算法对故障数据集进行降维得到的敏感故障数据集使故障类别之间的差异性更加突出，能够提高故障模式识别准确率，为提高旋转机械智能故障诊断技术水平提供一定的研究参考依据。
关键词故障诊断；降维；远邻图；小样本中图分类号TP18；TH165引言目前，旋转机械正朝着复杂化、智能化趋势发展。
各种机械装备的状态监测数据正在成为企业生产实现优质运行、高效管理的依据，并且此类数据还是实施智能制造不可或缺的重要战略资源［1］。
以转子系统为基本架构的旋转机械已被广泛应用于航空航天、轨道交通和风力发电等重要领域，对其实施智能运维管理意义重大［2］。
在工程应用中，通常需在系统的关键截面处安装多个传感器采集多通道信息［3］，从每个通道采集的振动信号中提取统计特征，但随着特征数目的增加会产生“维数灾难”问题。
因此，探索如何减少高维故障数据集中的相关特征、解决好设备运行状态表征的知识表达模型构造问题，对于发展工业大数据的机器智能故障诊断与决策技术尤为关键［4］。
