第7章 AT89S51单片机的串行口
思考题及习题7
1．帧格式为1个起始位，8个数据位和1个停止位的异步串行通信方式是方式 。
答：方式1。
2．在串行通信中，收发双方对波特率的设定应该是 的。
答：相等的。
3．下列选项中， 是正确的。
A．串行口通信的第9数据位的功能可由用户定义。对
B．发送数据的第9数据位的内容是在SCON寄存器的TB8位中预先准备好的。对
C．串行通信帧发送时，指令把TB8位的状态送入发送SBUF中。错
D．串行通信接收到的第9位数据送SCON寄存器的RB8中保存。对
E．串行口方式1的波特率是可变的，通过定时器/计数器T1的溢出率设定。对
4．通过串行口发送或接收数据时，在程序中应使用 。
A．MOVC指令 B．MOVX指令 C．MOV指令 D．XCHD指令
答：C
5．串行口工作方式1的波特率是 。
A．固定的，为fosc/32 B．固定的，为fosc/16
C．可变的，通过定时器/计数器T1的溢出率设定 D．固定的，为fosc/64
答：C
6．在异步串行通信中，接收方是如何知道发送方开始发送数据的？
答：当接收方检测到RXD端从1到0的跳变时就启动检测器，接收的值是3次连续采样，取其中2次相同的值，以确认是否是真正的起始位的开始，这样能较好地消除干扰引起的影响，以保证可靠无误的开始接受数据。
7．AT89S51单片机的串行口有几种工作方式？有几种帧格式？各种工作方式的波特率如何确定？
答：串行口有4种工作方式：方式0、方式1、方式2、方式3；有3种帧格式，方式2和3
具有相同的帧格式；方式0的发送和接收都以fosc/12为固定波特率，
方式1的波特率=2SMOD/32×定时器T1的溢出率
方式2的波特率=2SMOD/64×fosc
《单片微型计算机原理及应用》习题参考答案
姜志海 刘连鑫 王蕾 编著
电子工业出版社
目录
第1章 微型计算机基础 ....................................................................................................... 2
第2章 半导体存储器及I/O接口基础 ............................................................................... 4
第3章 MCS51系列单片机硬件结构 ............................................................................. 11
第4章 MCS51系列单片机指令系统 ............................................................................. 16
第5章 MCS51系列单片机汇编语言程序设计 ............................................................. 20
第6章 MCS51系列单片机中断系统与定时器/计数器 ............................................... 26
第7章 MCS51系列单片机的串行口 ............................................................................. 32
第8章 MCS51系列单片机系统扩展技术 ..................................................................... 34
第七章终结篇——8251A的总结
总算把这个第七章复习完了，我把剩下⼀点关于8251A的发上来吧
本来在讲解8251A书本上还有关于RS232和串⼝通信的讲解，但是太浅了，就不放了，有兴趣的朋友可以⾃⾏参考其他⽂章 串⾏通信芯⽚8251A
有以下特点1. 可以⽤于同步或者异步传输，同步0-64kbps，异步0-19.2kpbs2. 同步传送的时候，5-8位/字符，可以⽤于内同步或者外同步，可⾃动插⼊同步字符3. 异步传送的时候，5-8位/字符，有1，2，1.5个停⽌位4. 完全双⼯，双缓冲发送和接受数据5. 具有出错检查，奇偶校验、溢出、和帧错误等检测电路
好吧，为啥要这个8251A
因为计算机内部都是并⾏传输数据的，但是长距离通信都是⽤的串⾏通信的（这些概念不太明⽩的不懂的朋友可以⾃⾏百度⼀下概念或者看看书）
必须要个东西来转化⼀下8251
8251的内部结构
内部结构包括接收器，发送器，读/写控制逻辑，数据总线缓冲器和调制解调控制电路五⼤部分
接收器
包括接收缓冲器，并⾏转换逻辑和接受控制电路三个部分
接收缓冲器对外引脚为RxD，功能是从此引脚上接收串⾏数据，然后转换成并⾏数据，是由接受移位寄存器和接收数据缓冲器组成双缓冲结构
接受控制电路是配合缓冲器⼯作的，作⽤如下1 .在异步⽅式下，芯⽚复位后，先检测输⼊信号中的有效1，⼀旦检测到到，就接着寻找有效的低电平来确定启动位
2 消除假启动⼲扰
3 对接收到的信息进⾏奇偶校验，并根据校验结果建⽴相应的状态位
4 检测停⽌位，并按检测结构建⽴状态位
发送器
和接收器差不多，也是有发送缓冲器，发送控制电路和并串转换逻辑3个部分
发送缓冲器上⾯接的是TxD脚，发送数据缓冲器和发送移位寄存器组成了发送的双缓冲结构，发送控制电路也是辅助发送缓冲器的，但是和接受的功能不⼀样
发送控制电路作⽤如下1. 在异步⽅式下插⼊起始位，校验位和停⽌位2. 在同步⽅式下，插⼊同步字符，在数据中插⼊校验位
第七章 通用计数器及其应用
电子计数器是一种多功能的电子测量仪器。它利用电子学的方法测出一定时间内输入的脉冲数目，并将结果以数字形式显示出来。通常电子计数器按照它的功能可分为以下三类：
1）通用计数器 通常指多功能计数器。它可以用于测量频率、频率比、周期、时间间隔和累加计数等，如配以适当的插件，还可以测量相位、电压等电量。
2）频率计数器 其功能为测频和计数。测频范围很宽，在高频和微波范围内的计数器均属于此类。
3）计算计数器 带有微处理器、具有计算功能。它除具有计数器功能外，还能进行数学运算、求解比较复杂的方程式，能依靠程控进行测量、计算和显示等全部工作。

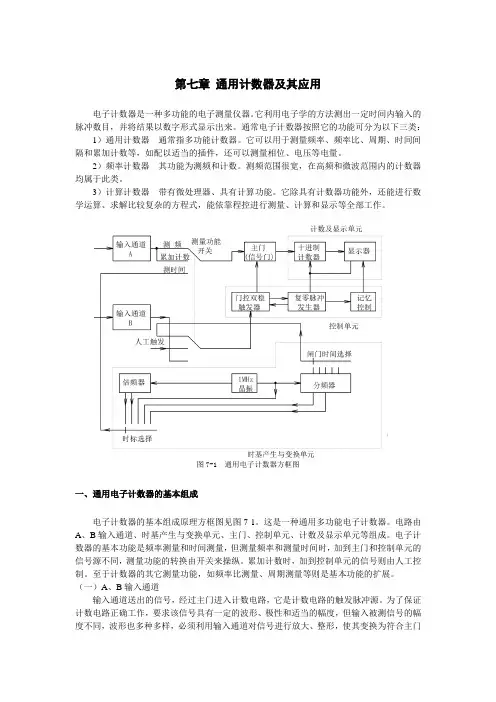

图7-1 通用电子计数器方框图
一、通用电子计数器的基本组成
电子计数器的基本组成原理方框图见图7-1。这是一种通用多功能电子计数器。电路由A、B输入通道、时基产生与变换单元、主门、控制单元、计数及显示单元等组成。电子计数器的基本功能是频率测量和时间测量，但测量频率和测量时间时，加到主门和控制单元的信号源不同，测量功能的转换由开关来操纵。累加计数时，加到控制单元的信号则由人工控制。至于计数器的其它测量功能，如频率比测量、周期测量等则是基本功能的扩展。
（一）A、B输入通道
输入通道送出的信号，经过主门进入计数电路，它是计数电路的触发脉冲源。为了保证计数电路正确工作，要求该信号具有一定的波形、极性和适当的幅度，但输入被测信号的幅度不同，波形也多种多样，必须利用输入通道对信号进行放大、整形，使其变换为符合主门要求的计数脉冲信号。输入通道共有两路。由于两个通道在测试中的作用不同，也各有其特点。
A输入通道是计数脉冲信号的输入电路。其组成如图7-2（a）所示。
7-2 输入通道方框图
当测量频率时，计数脉冲是输入的被测信号经整形而得到的。当测量时间时，该信号是仪器内部晶振信号经倍频或分频后再经整形而得到的。究竟选用何种信号，由选通门的选通控制信号决定。
