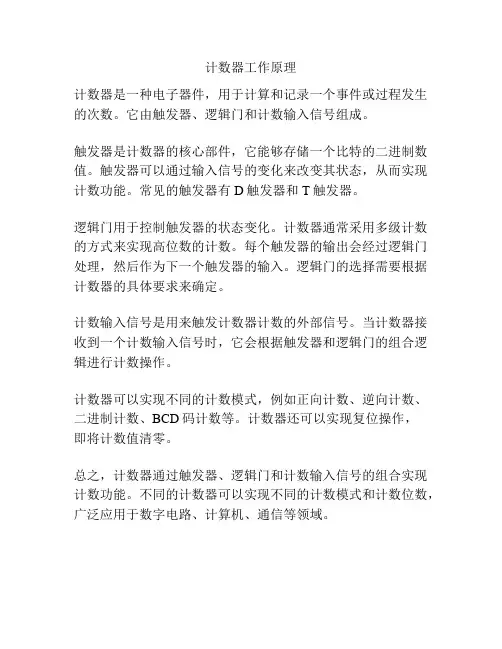

计数器工作原理
计数器是一种电子器件，用于计算和记录一个事件或过程发生的次数。
它由触发器、逻辑门和计数输入信号组成。
触发器是计数器的核心部件，它能够存储一个比特的二进制数值。
触发器可以通过输入信号的变化来改变其状态，从而实现计数功能。
常见的触发器有D触发器和T触发器。
逻辑门用于控制触发器的状态变化。
计数器通常采用多级计数的方式来实现高位数的计数。
每个触发器的输出会经过逻辑门处理，然后作为下一个触发器的输入。
逻辑门的选择需要根据计数器的具体要求来确定。
计数输入信号是用来触发计数器计数的外部信号。
当计数器接收到一个计数输入信号时，它会根据触发器和逻辑门的组合逻辑进行计数操作。
计数器可以实现不同的计数模式，例如正向计数、逆向计数、二进制计数、BCD码计数等。
计数器还可以实现复位操作，
即将计数值清零。
总之，计数器通过触发器、逻辑门和计数输入信号的组合实现计数功能。
不同的计数器可以实现不同的计数模式和计数位数，广泛应用于数字电路、计算机、通信等领域。
计数器计算原理
计数器是一种用于计算和存储输入脉冲信号数量的电子器件。
它通常由触发器和逻辑电路组成，以便能够进行二进制计数。
计数器的原理基于触发器的工作原理。
触发器是一种时序电路，可以存储和传递数据。
常见的触发器有D触发器、JK触发器
和T触发器。
触发器的输出可以反馈到输入，形成闭环，实
现存储和传递数据的功能。
计数器的工作过程如下：当输入脉冲信号到达计数器时，触发器的状态会按照逻辑电路的设计进行改变。
每当触发器状态发生改变时，计数器的值就会增加或减少一个单位。
例如，一个
4位二进制计数器可以计数从0到15的十进制数字。
计数器可以通过逻辑电路的设计实现不同的计数模式。
常见的计数模式有正向计数、逆向计数、同步计数和异步计数等。
在正向计数模式下，计数器的值按照递增顺序依次增加；在逆向计数模式下，计数器的值按照递减顺序依次减少。
同步计数指的是计数器在接收到外部触发信号时才进行计数，而异步计数则是指计数器可以随时接收到触发信号进行计数。
总之，计数器通过触发器和逻辑电路的协同工作，能够实现对输入脉冲信号数量的计数和存储。
它在数字电路和计算机系统中有着广泛的应用。
计数器的基本功能一、计数器的定义与作用计数器是一种常见的工具，用于记录和统计数量。
它可以在各种场景中使用，例如计算器、电子表、时钟等。
计数器的基本功能是进行计数操作，可以实时更新并显示当前的计数值。
计数器在生活中有着广泛的应用，从日常生活到科学研究，都离不开计数器的帮助。
二、计数器的类型计数器可以分为多种类型，常见的有以下几种：1. 机械计数器机械计数器是最早出现的计数器类型之一，它通过机械结构实现计数功能。
机械计数器通常使用齿轮和数字滚轮等装置来记录和显示计数值。
机械计数器的特点是结构简单、可靠性高，但计数范围有限。
2. 电子计数器电子计数器是使用电子元件实现计数功能的计数器类型。
它通常采用数字显示屏或LED灯来显示计数值。
电子计数器具有计数范围广、精度高、功能强大等特点。
电子计数器可以通过电路设计实现各种计数功能，如加减计数、定时计数等。
3. 软件计数器软件计数器是在计算机系统中通过软件实现的计数器。
它可以利用计算机的处理能力进行复杂的计数操作，具有灵活性和可扩展性。
软件计数器常用于编程和数据处理领域，可以实现各种复杂的计数功能。
三、计数器的基本功能计数器作为一种记录和统计数量的工具，具有以下基本功能：1. 计数功能计数器的最基本功能是进行计数操作。
它可以根据设定的规则，对事件、物体或其他需要计数的对象进行累加或累减操作。
计数器可以实时更新计数值，并将结果显示出来。
2. 显示功能计数器通常具有显示功能，可以将计数结果以数字形式显示出来。
显示方式可以是数字显示屏、LED灯、液晶屏等。
计数器的显示功能可以直观地反映计数结果，方便用户进行观察和判断。
3. 记忆功能一些高级的计数器具有记忆功能，可以记录和保存计数结果。
这样可以在断电或重启后保留之前的计数值，避免数据丢失。
记忆功能可以在需要长时间记录计数结果的场景中发挥作用。
4. 重置功能计数器通常具有重置功能，可以将计数值归零。
通过重置功能，可以清空之前的计数结果，重新开始计数。

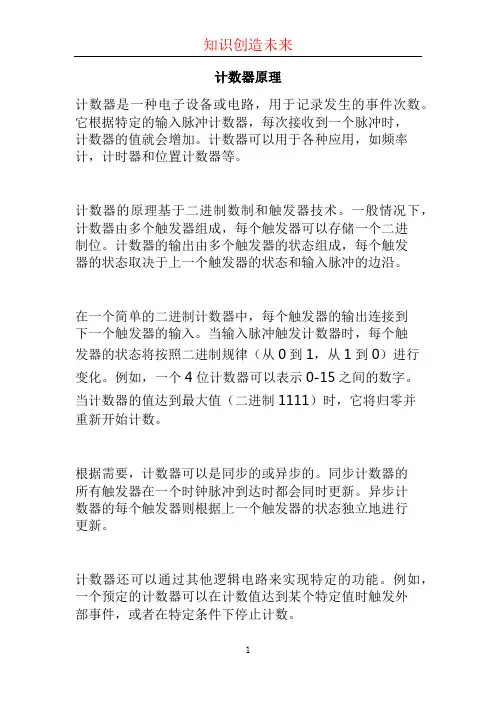

计数器原理
计数器是一种电子设备或电路，用于记录发生的事件次数。
它根据特定的输入脉冲计数器，每次接收到一个脉冲时，
计数器的值就会增加。
计数器可以用于各种应用，如频率计，计时器和位置计数器等。
计数器的原理基于二进制数制和触发器技术。
一般情况下，计数器由多个触发器组成，每个触发器可以存储一个二进
制位。
计数器的输出由多个触发器的状态组成，每个触发
器的状态取决于上一个触发器的状态和输入脉冲的边沿。
在一个简单的二进制计数器中，每个触发器的输出连接到
下一个触发器的输入。
当输入脉冲触发计数器时，每个触
发器的状态将按照二进制规律（从0到1，从1到0）进行变化。
例如，一个4位计数器可以表示0-15之间的数字。
当计数器的值达到最大值（二进制1111）时，它将归零并
重新开始计数。
根据需要，计数器可以是同步的或异步的。
同步计数器的
所有触发器在一个时钟脉冲到达时都会同时更新。
异步计
数器的每个触发器则根据上一个触发器的状态独立地进行
更新。
计数器还可以通过其他逻辑电路来实现特定的功能。
例如，一个预定的计数器可以在计数值达到某个特定值时触发外
部事件，或者在特定条件下停止计数。
总之，计数器通过接收输入脉冲来记录事件次数，并以二进制形式显示计数值。
它是电子领域中常见的基础组件，广泛应用于各种计数和测量应用中。
计数器的基本功能计数器是一种常用的数字电路，它能够对输入的脉冲信号进行计数，并将计数结果输出。
在数字电路中，计数器是非常重要的组成部分，它可以应用于各种场合，如频率测量、定时、编码、解码等。
一、计数器的基本概念计数器是一种数字电路，它可以对输入的脉冲信号进行计数，并将计数结果输出。
在数字电路中，计数器通常由触发器、门电路和逻辑运算电路等组成。
二、计数器的工作原理1.触发器触发器是计数器中最基本的元件之一。
它能够存储一个二进制位的值，并且可以根据时钟信号进行状态转换。
在计数器中，通常使用D触发器或JK触发器。
2.门电路门电路是指与门、或门、非门等逻辑门组成的电路。
在计数器中，门电路主要用于控制输入脉冲信号和时钟信号。
3.逻辑运算电路逻辑运算电路主要用于实现复杂的逻辑运算功能。
在计数器中，常见的逻辑运算包括加法和减法运算。
三、计数器类型1.同步计数器同步计数器是指所有触发器在同一时钟信号的作用下进行状态转换。
这种计数器具有较高的稳定性和精度，但需要使用更多的触发器。
2.异步计数器异步计数器是指不同触发器在不同时钟信号的作用下进行状态转换。
这种计数器具有较低的稳定性和精度，但可以使用较少的触发器。
3.可逆计数器可逆计数器是指可以实现正向和反向计数的计数器。
这种计数器通常采用JK触发器实现。
四、计数器应用1.频率测量在电子工程中，频率是一个非常重要的参数。
通过使用计数器，可以测量输入信号的频率，并将其转化为数字形式输出。
2.定时在数字系统中，定时是非常重要的功能之一。
通过使用计数器，可以实现各种复杂的定时功能。
3.编码和解码在数字系统中，编码和解码是非常重要的功能之一。
通过使用计数器，可以实现各种复杂的编码和解码功能。
五、总结综上所述，计数器是数字电路中非常重要且广泛应用的组成部分。
它能够对输入脉冲信号进行计数，并将计数结果输出。
在数字系统中，计数器具有非常重要的作用，如频率测量、定时、编码和解码等。
因此，学习和掌握计数器的基本原理和应用是非常有必要的。
计数器的原理计数器是数字电路中常用的一种逻辑电路，它能够实现对输入脉冲信号进行计数的功能。
在数字系统中，计数器是非常重要的组成部分，它广泛应用于各种计数场合，如时钟电路、频率计数器、分频器等。
本文将介绍计数器的原理及其工作方式。
首先，我们需要了解计数器的基本原理。
计数器是一种特殊的触发器电路，它能够对输入的脉冲信号进行计数，并输出相应的计数结果。
计数器通常由多个触发器级联组成，每个触发器都能够将输入的脉冲信号转换为相应的逻辑电平输出，从而实现计数功能。
在计数器中，每个触发器都对应着一个二进制位，通过多个触发器的组合，就能够实现对输入信号的二进制计数。
其次，我们来看一下计数器的工作原理。
当输入脉冲信号到达计数器时，触发器将根据输入信号的变化状态进行触发，并输出相应的逻辑电平。
在计数器中，每个触发器的输出都会作为下一个触发器的输入，这样就形成了级联的触发器结构。
当最低位触发器的输出由低变高时，就会触发下一个触发器进行计数，依次类推，直到最高位触发器的输出由低变高，这样就完成了一次计数过程。
在计数器中，通过控制触发器的级联结构，就能够实现不同的计数范围，如2位计数、3位计数、4位计数等。
此外，计数器还可以根据需要进行计数方向的控制。
在一般的计数器中，计数方向通常是向上计数，即从0开始逐次增加。
但是，有时也需要实现向下计数的功能，即从最大值逐次减少。
为了实现这一功能，可以在计数器中加入一个控制信号，用来控制触发器的触发方式，从而实现向下计数的功能。
最后，我们需要注意计数器的稳定性和精度。
在实际应用中，计数器的稳定性和精度是非常重要的。
稳定性指的是计数器在工作过程中的稳定性能，如抗干扰能力、抗干扰能力等。
而精度则指的是计数器的计数准确度，即输出的计数结果与实际输入信号的计数值之间的偏差程度。
为了保证计数器的稳定性和精度，需要在设计和制造过程中严格控制各种参数，如触发器的响应速度、触发阈值等，同时也需要考虑外部环境因素对计数器的影响，如温度、湿度等。
第七章通用计数器及其应用电子计数器是一种多功能的电子测量仪器。
它利用电子学的方法测出一定时间内输入的脉冲数目，并将结果以数字形式显示出来。
通常电子计数器按照它的功能可分为以下三类：1）通用计数器通常指多功能计数器。
它可以用于测量频率、频率比、周期、时间间隔和累加计数等，如配以适当的插件，还可以测量相位、电压等电量。
2）频率计数器其功能为测频和计数。
测频范围很宽，在高频和微波范围内的计数器均属于此类。
3）计算计数器带有微处理器、具有计算功能。
它除具有计数器功能外，还能进行数学运算、求解比较复杂的方程式，能依靠程控进行测量、计算和显示等全部工作。

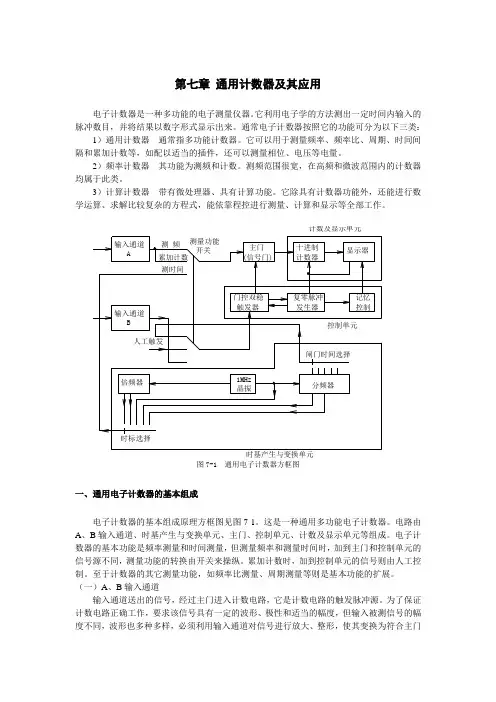

计数及显示单元图7-1 通用电子计数器方框图一、通用电子计数器的基本组成电子计数器的基本组成原理方框图见图7-1。
这是一种通用多功能电子计数器。
电路由A、B输入通道、时基产生与变换单元、主门、控制单元、计数及显示单元等组成。
电子计数器的基本功能是频率测量和时间测量，但测量频率和测量时间时，加到主门和控制单元的信号源不同，测量功能的转换由开关来操纵。
累加计数时，加到控制单元的信号则由人工控制。
至于计数器的其它测量功能，如频率比测量、周期测量等则是基本功能的扩展。
（一）A、B输入通道输入通道送出的信号，经过主门进入计数电路，它是计数电路的触发脉冲源。
为了保证计数电路正确工作，要求该信号具有一定的波形、极性和适当的幅度，但输入被测信号的幅度不同，波形也多种多样，必须利用输入通道对信号进行放大、整形，使其变换为符合主门要求的计数脉冲信号。
输入通道共有两路。
由于两个通道在测试中的作用不同，也各有其特点。
A输入通道是计数脉冲信号的输入电路。
其组成如图7-2（a）所示。
衰减器射极跟随器放大器施密特电 路至主门选通门A门选通信号平调节射极跟随器放大器施密特电 路至门控选通门B门选通信号输入电倒相器双稳(a) A输入通道(b) B输入通道7-2 输入通道方框图当测量频率时，计数脉冲是输入的被测信号经整形而得到的。
