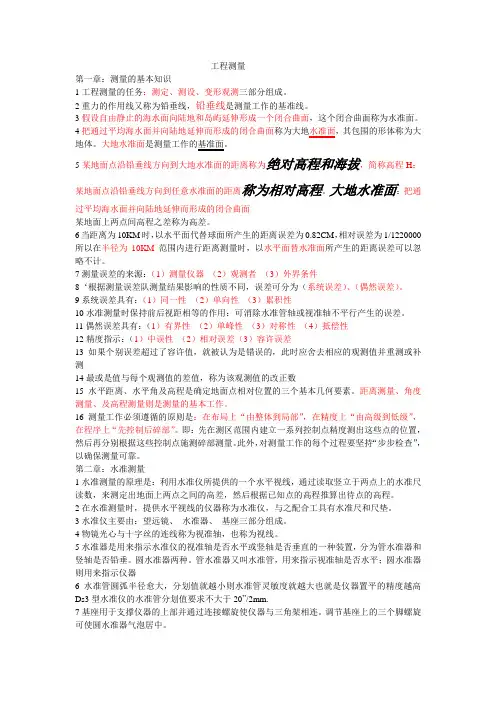

工程测量
第一章：测量的基本知识
1工程测量的任务：测定、测设、变形观测三部分组成。
2重力的作用线又称为铅垂线，铅垂线是测量工作的基准线。
3假设自由静止的海水面向陆地和岛屿延伸形成一个闭合曲面，这个闭合曲面称为水准面。
4把通过平均海水面并向陆地延伸而形成的闭合曲面称为大地水准面，其包围的形体称为大地体。大地水准面是测量工作的基准面。
5某地面点沿铅垂线方向到大地水准面的距离称为绝对高程和海拔，简称高程H；某地面点沿铅垂线方向到任意水准面的距离称为相对高程。大地水准面：把通过平均海水面并向陆地延伸而形成的闭合曲面
某地面上两点间高程之差称为高差。
6当距离为10KM时，以水平面代替球面所产生的距离误差为0.82CM，相对误差为1/1220000所以在半径为10KM范围内进行距离测量时，以水平面替水准面所产生的距离误差可以忽略不计。
7测量误差的来源：（1）测量仪器 （2）观测者 （3）外界条件
8‘根据测量误差队测量结果影响的性质不同，误差可分为（系统误差）、（偶然误差）。
9系统误差具有：（1）同一性 （2）单向性 （3）累积性
10水准测量时保持前后视距相等的作用：可消除水准管轴或视准轴不平行产生的误差。
11偶然误差具有：（1）有界性 （2）单峰性 （3）对称性 （4）抵偿性
12精度指示：（1）中误性 （2）相对误差（3）容许误差
13如果个别误差超过了容许值，就被认为是错误的，此时应舍去相应的观测值并重测或补测
14最或是值与每个观测值的差值，称为该观测值的改正数
15水平距离、水平角及高程是确定地面点相对位置的三个基本几何要素。距离测量、角度测量、及高程测量则是测量的基本工作。
16测量工作必须遵循的原则是：在布局上“由整体到局部”，在精度上“由高级到低级”，在程序上“先控制后碎部”。即：先在测区范围内建立一系列控制点精度测出这些点的位置，然后再分别根据这些控制点施测碎部测量。此外，对测量工作的每个过程要坚持“步步检查”，以确保测量可靠。
精心整理

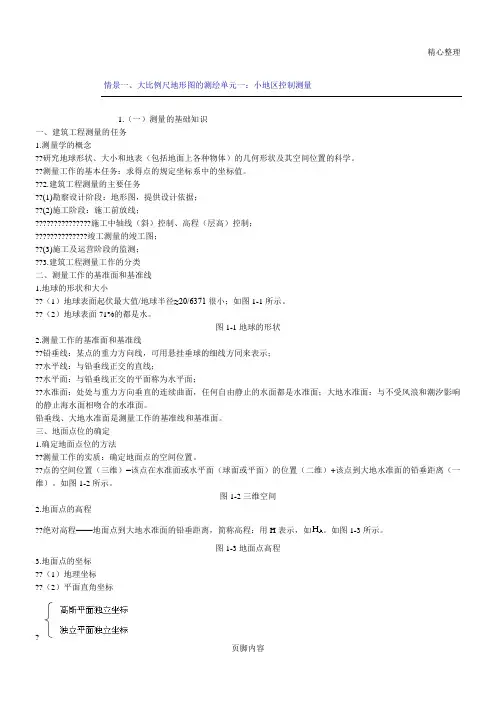

页脚内容 情景一、大比例尺地形图的测绘单元一：小地区控制测量
1.（一）测量的基础知识
一、建筑工程测量的任务
1.测量学的概念
??研究地球形状、大小和地表（包括地面上各种物体）的几何形状及其空间位置的科学。
??测量工作的基本任务：求得点的规定坐标系中的坐标值。
??2.建筑工程测量的主要任务
??(1)勘察设计阶段：地形图，提供设计依据；
??(2)施工阶段：施工前放线；
???????????????施工中轴线（斜）控制、高程（层高）控制；
??????????????竣工测量的竣工图；
??(3)施工及运营阶段的监测；
??3.建筑工程测量工作的分类
二、测量工作的基准面和基准线
1.地球的形状和大小
??（1）地球表面起伏最大值/地球半径≈20/6371很小；如图1-1所示。
??（2）地球表面71%的都是水。
图1-1地球的形状
2.测量工作的基准面和基准线
??铅垂线：某点的重力方向线，可用悬挂垂球的细线方同来表示；
??水平线：与铅垂线正交的直线；
??水平面：与铅垂线正交的平面称为水平面；
??水准面：处处与重力方向垂直的连续曲面，任何自由静止的水面都是水准面；大地水准面：与不受风浪和潮汐影响的静止海水面相吻合的水准面。
铅垂线、大地水准面是测量工作的基准线和基准面。
三、地面点位的确定
1.确定地面点位的方法
??测量工作的实质：确定地面点的空间位置。
??点的空间位置（三维）=该点在水准面或水平面（球面或平面）的位置（二维）+该点到大地水准面的铅垂距离（一维）。如图1-2所示。
图1-2三维空间
2.地面点的高程
??绝对高程——地面点到大地水准面的铅垂距离，简称高程：用H表示，如。如图1-3所示。
图1-3地面点高程
3.地面点的坐标
??（1）地理坐标
??（2）平面直角坐标
? 精心整理
页脚内容 以西南角为坐标原点，纵轴为X轴，横轴为Y轴，X轴正向为正北方向，负向为正南方向，Y轴正向为正东方向，负向为正西方向（上北下南左西右东），象限以顺时针方向编号。如图1-4所示。

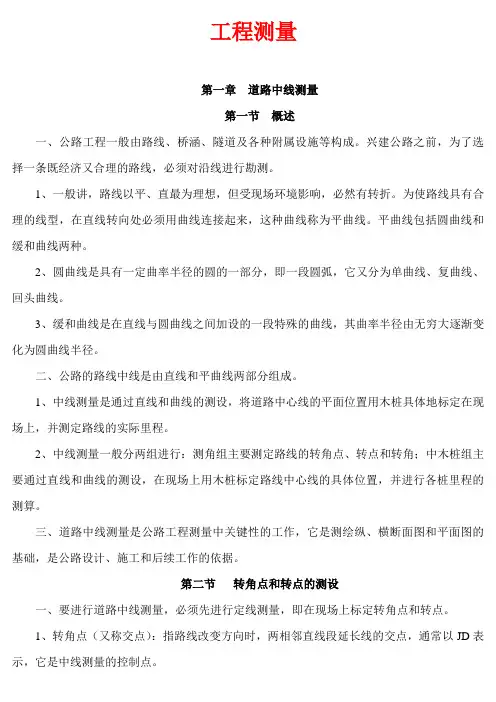

工程测量
第一章 道路中线测量
第一节 概述
一、公路工程一般由路线、桥涵、隧道及各种附属设施等构成。兴建公路之前，为了选择一条既经济又合理的路线，必须对沿线进行勘测。
1、一般讲，路线以平、直最为理想，但受现场环境影响，必然有转折。为使路线具有合理的线型，在直线转向处必须用曲线连接起来，这种曲线称为平曲线。平曲线包括圆曲线和缓和曲线两种。
2、圆曲线是具有一定曲率半径的圆的一部分，即一段圆弧，它又分为单曲线、复曲线、回头曲线。
3、缓和曲线是在直线与圆曲线之间加设的一段特殊的曲线，其曲率半径由无穷大逐渐变化为圆曲线半径。
二、公路的路线中线是由直线和平曲线两部分组成。
1、中线测量是通过直线和曲线的测设，将道路中心线的平面位置用木桩具体地标定在现场上，并测定路线的实际里程。
2、中线测量一般分两组进行：测角组主要测定路线的转角点、转点和转角；中木桩组主要通过直线和曲线的测设，在现场上用木桩标定路线中心线的具体位置，并进行各桩里程的测算。
三、道路中线测量是公路工程测量中关键性的工作，它是测绘纵、横断面图和平面图的基础，是公路设计、施工和后续工作的依据。
第二节 转角点和转点的测设
一、要进行道路中线测量，必须先进行定线测量，即在现场上标定转角点和转点。
1、转角点（又称交点）：指路线改变方向时，两相邻直线段延长线的交点，通常以JD表示，它是中线测量的控制点。 2、转点：指当相邻两交点之间距离较长或互不通视时，需要在其连线或延长线上定出一点或数点以供交点、测角、量距或延长直线时瞄准之用。这种在公路中线测量中起传递方向作用的点称为转点，通常以ZD表示。
二、目前工程上常用的定线测量方法有：纸上定线和现场定线两种。《公路勘测规范》（JTJ061——99）规定：各级公路应在地形测量以后，采用纸上定线；受条件限制或地形、方案简单也可采用现场定线。
1、纸上定线：是先在实地布设导线，测绘大比例尺地形图（通常为1/1000、1/2000），在地形图上定出路线的位置，再到实地放线，把交点的位置在实地上标定下来；一般可用放点穿线法和拨角放线法。
2016.06《工程测量学》课程复习提纲①课件
第一篇：2016.06《工程测量学》课程复习提纲①课件
《测量学A》课程复习提纲
第一章 绪论
1、什么是测量学？
测量学是研究地球的形状、大小以及地表(包括地面上各种物体）的几何形状及其空间位置的科学。
2、名称解释
水准面：处处与重力方向垂直的连续曲面
大地水准面：设想处于完全静止的平均海水面向陆地和岛屿延伸所形成的闭合曲面 绝对高程：地面上一点到大地水准面的铅垂距离（H）相对高程：地面上一点到假定水准面的铅垂距离（H’）高差：地面上两点间的高程之差。（h）
水准面的特点？
①重力等位面，其表面处处与重力方向垂直。②有无穷多个，但各水准面之间是不平行的。③是不规则的闭合曲面。
我国目前采用高程基准：1985年国家高程基准
测量外业与外业工作的基准面和基准线？ 测量工作的基准线—铅垂线 测量工作的基准面—大地水准面 测量内业计算的基准线—法线
测量内业计算的基准面—参考椭球面
3、测量常用坐标系有哪些？
大地坐标系、空间直角坐标系、高斯平面直角坐标系等。
高斯投影特点？
①中央子午线投影后为直线，且长度不变。
②除中央子午线外，其余子午线的投影均为凹向中央子午线的曲线，并以中央子午线为对称轴。投影后有长度变形。
③赤道线投影后为直线，但有长度变形。
高斯坐标系如何建立？
根据高斯投影的特点，以赤道和中央子午线的交点为坐标原点，中央子午线方向为x轴，北方向为正。赤道投影线为y轴，东方向为正。
横坐标通用值的组成？
由于我国位于北半球，东西横跨12个6°带，各带又独自构成直角坐标系。故：X值均为正，而Y值则有正有负。为了避免坐标出现负值，将每个投影带的坐标原点向西移500km，则投影带中任一点的横坐标值也恒为正值。为了能确定某点在哪一个6°带内，在横坐标值前冠以带的编号。这种由带号、500km和自然值组成的横坐标Y称为横坐标通用值。
例1：某点的国家统一坐标Y =19123456.789m，则该点位于第19带内，其相对于中央子午线的实际横坐标值为：Y=-376543.211m。
