舵机控制电路

舵机工作原理与控制方法舵机是一种用于控制机械装置的电机，它可以通过控制信号进行位置或角度的精确控制。

在舵机的工作原理和控制方法中，主要涉及到电机、反馈、控制电路和控制信号四个方面。

一、舵机的工作原理舵机的核心部件是一种称为可变电容的设备，它可以根据控制信号的波形来改变电容的值。

舵机可分为模拟式和数字式两种类型。

以下是模拟式舵机的工作原理：1.内部结构：模拟式舵机由电机、测速电路、可变电容和驱动电路组成。

2.基准电压：舵机工作时，系统会提供一个用于参考的基准电压。

3.控制信号：通过控制信号的波形的上升沿和下降沿来确定舵机的角度。

4.反馈：舵机内部的测速电路用于检测当前位置，从而实现位置的精确控制。

5.驱动电路：根据测速电路的反馈信号来控制电机的转动方向和速度，从而实现角度的调整。

二、舵机的控制方法舵机的控制方法一般采用脉冲宽度调制（PWM）信号来实现位置或角度的控制。

以下是舵机的两种常见控制方法：1.脉宽控制（PWM）：舵机的控制信号是通过控制信号的脉冲宽度来实现的。

通常情况下，舵机的控制信号由一系列周期为20毫秒（ms）的脉冲组成，脉冲的高电平部分的宽度决定了舵机的位置或角度。

典型的舵机控制信号范围是1ms到2ms，其中1ms对应一个极限位置，2ms对应另一个极限位置，1.5ms对应中立位置。

2.串行总线（如I2C或串行通信）：一些舵机还支持通过串行总线进行控制，这些舵机通常具有内置的电路来解码接收到的串行信号，并驱动电机转动到相应的位置。

这种控制方法可以实现多个舵机的同时控制，并且可以在不同的控制器之间进行通信。

三、舵机的控制电路与控制信号1.控制电路：舵机的控制电路通常由微控制器（如Arduino）、驱动电路和电源组成。

微控制器用于生成控制信号，驱动电路用于放大和处理控制信号，电源则为舵机提供所需的电能。

2.控制信号的生成：控制信号可以通过软件或硬件生成。

用于舵机的软件库通常提供一个函数来方便地生成适当的控制信号。

舵机基本控制⽅法控制任务
舵机的位置控制
电路设计
见下图
程序设计
1 #include <Servo.h> //舵机驱动头⽂件
2 Servo myservo; // 定义舵机对象
3int pos = 0; // 定义舵机初始位置
4
5void setup()
6 {
7 myservo.attach(9); // 设置舵机控制针脚
8 }
9
10void loop()
11 {
12for(pos = 0; pos < 180; pos += 1) // 0到180旋转舵机，每次延时50毫秒
13 {
14 myservo.write(pos);
15 delay(50);
16 }
17for(pos = 180; pos>=1; pos-=1) // 180到0旋转舵机，每次延时50毫秒
18 {
19 myservo.write(pos);
20 delay(50);
21 }
22 }
运⾏效果
舵机连续左右摆动近180度，循环
舵机控制原理
图1 微型舵机实物图
图2 舵机接线定义
图3 舵机位置控制原理
脉冲宽度在0.5ms 到2.5ms 之间时，与之对应的舵机转⾓为0°～180°。

注因为⽤到了舵机库函数，舵机信号线只能接控制板的9或11⼝。

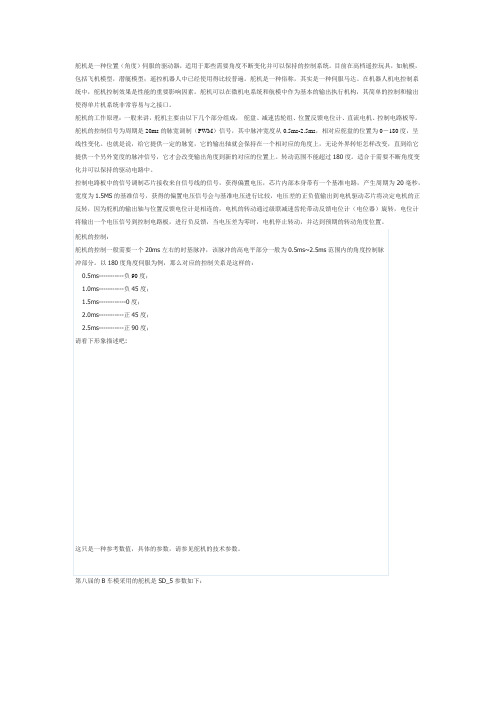

舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。

目前在高档遥控玩具，如航模，包括飞机模型，潜艇模型；遥控机器人中已经使用得比较普遍。

舵机是一种俗称，其实是一种伺服马达。

在机器人机电控制系统中，舵机控制效果是性能的重要影响因素。

舵机可以在微机电系统和航模中作为基本的输出执行机构，其简单的控制和输出使得单片机系统非常容易与之接口。

舵机的工作原理：一般来讲，舵机主要由以下几个部分组成，舵盘、减速齿轮组、位置反馈电位计、直流电机、控制电路板等。

舵机的控制信号为周期是20ms的脉宽调制（PWM）信号，其中脉冲宽度从0.5ms-2.5ms，相对应舵盘的位置为0－180度，呈线性变化。

也就是说，给它提供一定的脉宽，它的输出轴就会保持在一个相对应的角度上，无论外界转矩怎样改变，直到给它提供一个另外宽度的脉冲信号，它才会改变输出角度到新的对应的位置上。

转动范围不能超过180度。

适合于需要不断角度变化并可以保持的驱动电路中。

控制电路板中的信号调制芯片接收来自信号线的信号，获得偏置电压，芯片内部本身带有一个基准电路，产生周期为20毫秒，宽度为1.5MS的基准信号，获得的偏置电压信号会与基准电压进行比较，电压差的正负值输出到电机驱动芯片将决定电机的正反转，因为舵机的输出轴与位置反馈电位计是相连的，电机的转动通过级联减速齿轮带动反馈电位计（电位器）旋转，电位计将输出一个电压信号到控制电路板，进行负反馈，当电压差为零时，电机停止转动，并达到预期的转动角度位置。

舵机的控制：舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部分一般为0.5ms~2.5ms范围内的角度控制脉冲部分。

以180度角度伺服为例，那么对应的控制关系是这样的：0.5ms-----------负90度；1.0ms-----------负45度；1.5ms------------0度；2.0ms-----------正45度；2.5ms-----------正90度；请看下形象描述吧:这只是一种参考数值，具体的参数，请参见舵机的技术参数。

舵机结构原理(一)舵机结构原理什么是舵机？先给大家解释一下，什么是舵机。

舵机是一种能够控制转角的电机。

和普通电机相比，它能够精准控制转动的角度。

因此，在机器人，航模，机械手臂等系统中广泛应用。

舵机的构成舵机由电机、电子控制电路、减速齿轮、伺服控制电路、反馈电路和输出轴等组成。

电机舵机采用的电机为直流无刷电机。

电子控制电路舵机的电子控制电路主要包括芯片、晶振、陶瓷电容、电阻等元件。

减速齿轮普通直流电机旋转速度快而力量小，而舵机需要得到较大的扭矩。

因此，舵机装有减速齿轮箱将电机的速度降低，提高舵机的扭矩。

反馈电路舵机的反馈电路通常由电位器和反馈电路板组成。

电位器可以精确测量输出轴的位置和角度。

伺服控制电路伺服控制电路是舵机最核心的部件，它控制电机的旋转方向和旋转速度。

伺服控制电路的中心是一个小电机，也被称为伺服马达，它通过机械方式与输出轴相连。

舵机的工作原理舵机的工作原理是将电信号转化为机械运动。

舵机的输出轴可以旋转到特定的角度，角度的范围通常在0~180度之间。

当接收到驱动舵机的信号时，电子电路首先控制伺服控制电路旋转到指定位置，然后通过反馈电路检测输出轴的实际位置，去调整伺服电机使其旋转到指定的角度。

结语以上就是舵机的结构原理和工作原理的介绍。

在我们的日常生活以及工业制造中，舵机都扮演着非常重要的角色，对于我们的生活和工作都有着深远的影响。

舵机的分类按照舵机控制方式的不同，常见的舵机可以分为模拟舵机和数字舵机两种。

模拟舵机模拟舵机是在控制信号的基础上，通过调节正负脉宽信号的宽度和相位来控制输出轴的旋转角度。

模拟舵机在控制信号变化范围内能够达到连续性和流畅性较好的效果。

但是，由于信号的受干扰和干扰信号的存在，模拟舵机易受到环境影响，稳定性较差。

数字舵机数字舵机是采用数字信号进行控制的，能够直接控制输出轴的转角。

由于数字信号的稳定性好，能够有效防止干扰以及干扰信号的干扰，因此数字舵机的稳定性和精度更高。

舵机驱动原理一、舵机概述舵机是一种常见的电动执行器，常用于控制机械运动或位置定位。

它通过接收控制信号，并根据信号的指令来调整输出轴的角度，从而控制连接在输出轴上的物体的运动。

舵机一般由电机、减速装置、控制电路和输出轴组成。

电机负责提供驱动力，减速装置用于降低输出轴的速度，控制电路接收控制信号并控制电机的运行，输出轴则通过转动来影响物体的运动。

二、舵机驱动方式舵机可以通过不同的驱动方式来控制，常见的驱动方式有PWM驱动和模拟驱动。

1. PWM驱动PWM驱动是通过改变控制信号的脉宽来控制舵机的角度。

通常，控制信号的脉宽范围为0.5ms到2.5ms，其中0.5ms对应一个极限角度，2.5ms对应另一个极限角度，1.5ms对应中间位置。

舵机接收到信号后，会根据脉宽的不同来确定要转动到的角度，具体转动的角度与脉宽之间存在一定的线性关系。

2. 模拟驱动模拟驱动是通过将控制信号作为模拟电压来驱动舵机。

通常，控制信号的电压范围为0V到5V，其中0V对应一个极限角度，5V对应另一个极限角度，2.5V对应中间位置。

舵机接收到信号后，会根据电压的不同来确定要转动到的角度，具体转动的角度与电压之间存在一定的线性关系。

三、舵机驱动原理舵机的驱动原理是基于控制信号的输入和输出轴的运动之间的关系来实现的。

1. PWM驱动原理PWM驱动的原理是通过改变控制信号的脉宽来改变输出轴的角度。

当控制信号的脉宽为0.5ms时，舵机会转动到一个极限角度；当控制信号的脉宽为2.5ms时，舵机会转动到另一个极限角度；当控制信号的脉宽为1.5ms时，舵机会转动到中间位置。

舵机内部的控制电路会解析控制信号，并根据脉宽的不同来控制电机的转动，从而实现角度的调整。

2. 模拟驱动原理模拟驱动的原理是通过将控制信号作为模拟电压来改变输出轴的角度。

当控制信号的电压为0V时，舵机会转动到一个极限角度；当控制信号的电压为5V时，舵机会转动到另一个极限角度；当控制信号的电压为2.5V时，舵机会转动到中间位置。

舵机控制板电路图章节一：简介在现代工业和机器人控制领域，舵机控制板（Servo control board）扮演着重要的角色。

它是一种用于驱动舵机的电路板，能通过控制信号来产生特定的角度运动。

舵机控制板广泛应用于机器人、无人机、车辆等多种领域，是实现精确控制和运动的关键组成部分。

本论文将介绍一种基于舵机控制板的电路图设计。

章节二：舵机控制板的电路图设计舵机控制板主要由三部分组成：舵机驱动器、控制芯片和电源电路。

1.舵机驱动器：舵机驱动器是用于驱动舵机电机的关键部分。

它通常由一个H桥驱动器组成，能够提供足够的电流和电压来驱动舵机。

H桥驱动器具有高效、高功率的特点，在舵机转动过程中能提供所需的动力，是舵机控制板设计中不可或缺的部分。

2.控制芯片：控制芯片是舵机控制板的核心部件，承担着接收信号、解码信号和控制舵机的功能。

常见的控制芯片有PWM控制芯片和微控制器。

PWM控制芯片能够根据输入的脉冲信号产生特定的PWM波形，通过控制这些波形的占空比来控制舵机的角度。

而微控制器则拥有更大的灵活性和功能性，在需要更复杂控制算法时，可以使用微控制器来实现。

3.电源电路：电源电路为舵机控制板提供所需的电流和电压。

通常采用直流电源供电，可以通过设计合适的电压调节电路来保证传输的电压稳定。

同时，为了保证舵机的正常运行，电源电路还需要考虑舵机的最大电流要求，以确保舵机能够正常工作。

章节三：电路图实例及其功能分析下图为一种常见的舵机控制板电路图设计实例：[图片]该电路图采用了PWM控制芯片来生成与输入信号相对应的PWM波形，通过H桥驱动器来驱动舵机电机。

同时，电路图还包括了电源电路来为整个舵机控制板提供电源。

通过PWM控制芯片，控制信号输入舵机控制板后，控制芯片将收到的信号解码成特定的PWM波形。

波形的占空比决定了舵机的角度，从而实现对舵机的精确定位。

而电源电路则负责将直流电源转换为合适的电压。

通过电源电路的设计，可以保证信号的稳定性和舵机的正常工作。

pwm舵机驱动原理
PWM舵机驱动原理是通过改变PWM（脉宽调制）信号的脉宽来控制舵机输出轴的角度。

具体来说，舵机的控制电路中有一个脉宽比较器，它会比较输入的PWM信号的脉宽与设定的脉宽值，从而计算出舵机输出轴应该保持的角度。

在PWM调舵机中，控制舵机角度的不是占空比，而是脉宽的绝对时长。

通常，PWM信号的脉宽范围在0.5-2.5ms之间，对应舵机输出轴的角度从0度到180度。

例如，当脉宽为0.5ms时，舵机输出轴转角为0度；当脉宽为1ms 时，转角为45度；当脉宽为1.5ms时，转角为90度；当脉宽为2ms时，转角为135度；当脉宽为2.5ms时，转角为180度。

如果脉宽小于0.5ms或大于2.5ms，舵机将处于死区，即输出轴的角度保持不变。

此外，舵机内部还包含一个基准电路，产生周期为20ms、宽度为1.5ms的基准信号。

当控制信号由接收机的通道进入信号调制芯片时，获得直流偏置电压。

接着，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。

电压差的正负输出到电机驱动芯片，决定电机的正反转。

当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。

舵机控制板电路舵机控制板电路的设计与优化第一章引言舵机是一种常见的电动装置，广泛应用于机器人、无人机和遥控模型等领域。

舵机控制板是控制舵机运动的关键部分，其电路设计直接影响舵机运动的精度和稳定性。

本章将介绍舵机控制板的背景和研究意义，并提出本论文的研究目标和内容。

第二章舵机控制板电路设计原理本章介绍舵机控制板电路设计的原理。

首先，对舵机的工作原理进行简介，包括输入信号与舵机角度的关系以及舵机的驱动方式。

然后，介绍舵机控制板电路的基本组成部分，如微控制器、电源电路和信号放大电路等。

最后，对舵机控制板电路设计的要求进行分析，包括稳定性、响应速度和功耗等方面。

第三章舵机控制板电路设计本章详细介绍舵机控制板电路的设计过程。

首先，选择合适的微控制器芯片，根据舵机的工作特性确定输入信号电平和频率。

然后，设计电源电路，保证系统电压的稳定性和供电能力。

接下来，设计信号放大电路，将微控制器输出的信号放大到舵机需要的电平。

最后，对设计的电路进行电路仿真和实验验证，分析其稳定性和响应速度。

第四章舵机控制板电路的优化本章从电路性能和成本两个方面对舵机控制板电路进行优化。

首先，对输入信号进行优化，通过合理选择输入信号电平和频率，提高舵机的控制精度和稳定性。

然后，对电源电路进行优化，减小电路的功耗和热耗，提高系统的整体效率。

接下来，对信号放大电路进行优化，提高输入信号的放大倍数，并降低电路的噪声和失真。

最后，对舵机控制板电路的成本进行分析，找到性价比最高的元器件和设计方案。

结论舵机控制板电路的设计是实现舵机精准控制的关键部分。

本论文通过对舵机控制板电路的原理、设计和优化进行研究，提出了一种稳定性高、响应速度快、功耗低的舵机控制板电路设计方案。

实验结果表明，该设计方案能够满足舵机的控制要求，具有较好的控制精度和稳定性。

然而，舵机控制板电路的设计和优化仍有许多挑战和改进空间，需要进一步的研究和实践。

第五章实验结果与分析本章将介绍舵机控制板电路设计的实验结果与分析。

一个舵机接线控制多个舵机章节一：引言舵机是一种用于控制机械装置运动的电机。

它通过调整输出角度，来实现对机械臂、机器人、飞行器等设备的精确控制。

然而，当需要同时控制多个舵机时，接线问题就变得复杂而困难。

本论文旨在探讨如何通过合适的接线方式，实现对多个舵机的有效控制。

章节二：舵机接线原理舵机接线原理是实现对多个舵机控制的基础。

当需要控制多个舵机时，一种常用的方法是使用多路信号输出控制器，如PCA9685芯片。

PCA9685芯片提供16个PWM输出通道，并可以通过I2C总线来与主控板进行通信。

每个舵机需要连入PCA9685芯片的一个PWM通道，并通过控制信号的占空比来控制舵机的角度。

章节三：舵机接线实践在实际应用中，如何将多个舵机正确地连接到PCA9685芯片的PWM通道上是非常重要的。

一个简单而有效的方法是使用舵机驱动板（如Adafruit 16-Channel Servo Driver）来连接多个舵机。

舵机驱动板可以将多个舵机的信号线分别连接到相应的PWM通道。

首先，将PCA9685芯片与主控板连接，并通过I2C总线进行通信。

然后，将舵机驱动板与PCA9685芯片相连接，确保信号线与相应PWM通道相对应。

接下来，将每个舵机与舵机驱动板上的信号线相连接，注意正确连接电源和地线，以确保舵机能够正常工作。

章节四：舵机接线控制策略除了适当的接线方法外，还需要制定合理的控制策略，以确保多个舵机能够协调运动。

一种常用的策略是采用并行控制方法，即同时发送控制信号给多个舵机。

这样可以保证多个舵机在相同的时间内到达目标角度，提高运动的协调性。

另一种策略是采用串行控制方法，即按照先后顺序依次发送控制信号给多个舵机。

通过在每个舵机的控制信号中设置适当的延时，可以实现多个舵机在不同的时间到达目标角度，实现复杂的运动轨迹。

综上所述，通过正确的接线方法和合适的控制策略，可以实现对多个舵机的有效控制。

这对于各种机械装置的运动控制具有重要意义，也为舵机控制技术的发展提供了新的思路和方法。
