下载文档原格式
《Ti3C2基复合材料的制备及其光催化性能研究》一、引言随着环境污染问题的日益严重，光催化技术因其绿色、高效、节能的特性受到了广泛关注。
Ti3C2基复合材料因其独特的物理和化学性质，如高导电性、高比表面积以及优异的机械性能等，被认为是一种极具潜力的光催化材料。
本文将探讨Ti3C2基复合材料的制备方法及其光催化性能的研究。
二、Ti3C2基复合材料的制备Ti3C2基复合材料的制备主要采用化学液相剥离法及后续的复合过程。
首先，通过对母体材料进行预处理，如酸蚀刻等，使Ti3C2从母体材料中剥离出来。
随后，通过添加其他具有光催化性能的材料如碳量子点、金属氧化物等，采用适当的反应条件如搅拌、煅烧等，制备出Ti3C2基复合材料。
三、光催化性能研究1. 实验方法光催化性能的研究主要通过实验手段进行。
首先，在实验室条件下，通过紫外-可见光谱仪等设备对Ti3C2基复合材料进行光谱分析，了解其光吸收特性。
然后，利用不同光源模拟自然光照条件，观察复合材料在不同光照条件下的光催化效果。
最后，结合各种测试手段，如X射线衍射、扫描电子显微镜等，对复合材料的结构、形貌及性能进行表征。
2. 实验结果与分析实验结果表明，Ti3C2基复合材料具有良好的光吸收性能和光催化活性。
在紫外-可见光谱分析中，复合材料在可见光区域具有较高的光吸收率。
在光照条件下，复合材料能够有效分解有机物、产生还原性物质等，具有良好的光催化效果。
同时，通过对复材材料进行表征，发现其结构稳定、形貌良好，具备优异的催化性能。
四、影响因素与改进策略影响Ti3C2基复合材料光催化性能的因素包括制备方法、复合比例、光照条件等。
针对这些因素，我们提出以下改进策略：1. 优化制备方法：采用更先进的制备技术如溶胶-凝胶法等，提高复合材料的制备效率及质量。
2. 调整复合比例：通过调整Ti3C2与其他光催化材料的比例，优化复合材料的性能。
3. 改善光照条件：采用更高效的光源和光照系统，提高复合材料在光照条件下的稳定性及光催化效率。

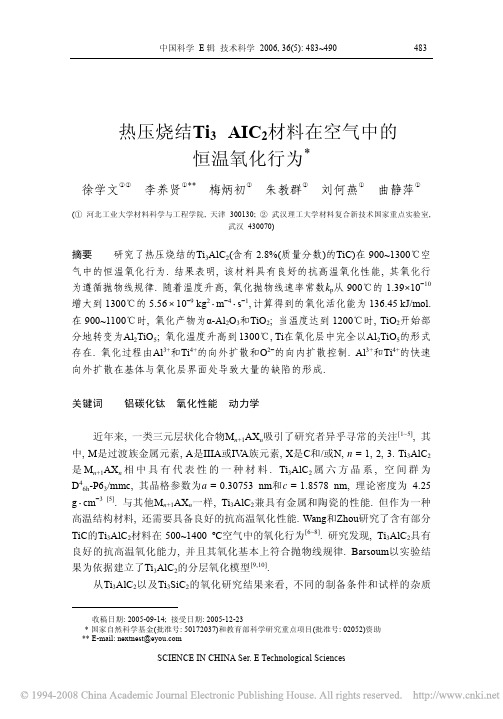

中国科学E辑技术科学 2006, 36(5): 483~490 483 热压烧结T i3 AIC2材料在空气中的恒温氧化行为*徐学文①②李养贤①**梅炳初②朱教群②刘何燕①曲静萍①(①河北工业大学材料科学与工程学院, 天津 300130; ②武汉理工大学材料复合新技术国家重点实验室,武汉 430070)摘要研究了热压烧结的Ti3AlC2(含有2.8%(质量分数)的TiC)在900~1300℃空气中的恒温氧化行为. 结果表明, 该材料具有良好的抗高温氧化性能, 其氧化行为遵循抛物线规律. 随着温度升高, 氧化抛物线速率常数k p从900℃的1.39×10−10增大到1300℃的5.56×10−9 kg2·m−4·s−1,计算得到的氧化活化能为136.45 kJ/mol. 在900~1100℃时, 氧化产物为α-Al2O3和TiO2; 当温度达到1200℃时, TiO2开始部分地转变为Al2TiO5; 氧化温度升高到1300℃, Ti在氧化层中完全以Al2TiO5的形式存在. 氧化过程由Al3+和Ti4+的向外扩散和O2−的向内扩散控制. Al3+和Ti4+的快速向外扩散在基体与氧化层界面处导致大量的缺陷的形成.关键词铝碳化钛氧化性能动力学近年来, 一类三元层状化合物M n+1AX n吸引了研究者异乎寻常的关注[1~5], 其中, M是过渡族金属元素, A是IIIA或IV A族元素, X是C和/或N, n = 1, 2, 3. Ti3AlC2是M n+1AX n相中具有代表性的一种材料. Ti3AlC2属六方晶系, 空间群为D46h-P63/mmc, 其晶格参数为a=0.30753 nm和c=1.8578 nm, 理论密度为4.25 g·cm−3 [5]. 与其他M n+1AX n一样, Ti3AlC2兼具有金属和陶瓷的性能. 但作为一种高温结构材料, 还需要具备良好的抗高温氧化性能. Wang和Zhou研究了含有部分TiC的Ti3AlC2材料在500~1400 ºC空气中的氧化行为[6~8]. 研究发现, Ti3AlC2具有良好的抗高温氧化能力, 并且其氧化基本上符合抛物线规律. Barsoum以实验结果为依据建立了Ti3AlC2的分层氧化模型[9,10].从Ti3AlC2以及Ti3SiC2的氧化研究结果来看, 不同的制备条件和试样的杂质收稿日期: 2005-09-14; 接受日期: 2005-12-23*国家自然科学基金(批准号: 50172037)和教育部科学研究重点项目(批准号: 02052)资助** E-mail: nextnest@484 中国科学 E 辑 技术科学 第36卷与缺陷对材料的氧化性能有很大的影响[6~10]. 在作者等人的研究中, 通过热压法制备了高纯的Ti 3AlC 2材料[11,12]. 本文研究了制备材料在900~1300℃的恒温氧化行为, 分析了氧化规律.1 实验方法根据作者等人前期的研究工作, 以Si 为掺杂剂, 通过热压法合成了氧化实验用的Ti 3AlC 2试样[11,12]. 配制原始摩尔比为n (TiC)︰n (Ti)︰n (Al)︰n (Si) = 2.0︰1.0︰1.0︰0.2的混合粉料, 装入尺寸为40 mm × 40 mm, 表面涂有BN 的石墨模具内热压烧结. 工艺条件如下, 烧结温度: 1350℃, 升温速度: 50℃/min, 热压压力: 30 MPa, 保温时间: 2 h, Ar 保护. 烧结试样厚度约为10 mm. 采用Archimede 法测得试样的密度为4.18 g ·cm −3, k 值法测定试样中Ti 3AlC 2的质量百分数量为97.2 %, 杂质相为TiC. 氧化实验中采用的试样是用线切割方法得到的4 mm × 4 mm × 10 mm 的长条. 试样用1200目的SiC 砂纸磨平抛光至表面有金属光泽.恒温氧化增重实验在空气气氛的氧化炉中进行, 氧化温度为900~1300℃, 氧化总时间20 h. 试样置于炉中保温至要求的时间, 然后冷却至室温, 用精确度为±10−4 g 的分析天平称重, 并进一步分析试样的氧化动力学. 对氧化试样表面进行X 射线衍射(X-ray diffraction, XRD, Model D/MAX-RB, RIGAKU Corporation, Japan)分析, 以确定其相组成. 同时用扫描电子显微镜(scanning electron microscopy, SEM, Model JSM-5610LV , JEOL Ltd, Japan)观察氧化层的微观结构. 氧化层的化学成分用以上扫描电子显微镜自带的能谱仪(energy spectrometer, EDS, Model Phoenix, EDAX, USA)确定.2 实验结果与讨论2.1 氧化动力学图1(a)和1(b)所示分别为Ti 3AlC 2在900~1300℃空气中氧化时, 单位表面增重和单位表面增重的平方与氧化时间的关系. 由图可知, 在900~1300℃温度范围内, 随着氧化温度的升高和时间的延长, 试样的氧化增重缓慢增加. 在1300℃氧化20 h 后试样的单位表面增重也仅有1.98 × 10−2 kg/m 2. 研究者对M n AX n +1化合物中, 另一种典型的材料Ti 3SiC 2的高温氧化行为作了研究[12], 结果表明, 在1300℃氧化20 h 后, 试样的单位表面增重为 2.48 × 10−2 kg/m 2. 这表明Ti 3AlC 2具有比Ti 3SiC 2更优良的抗高温氧化性能. 由图1可知, 在900~1300℃, 单位表面氧化增重随时间抛物线上升, 而单位表面增重的平方与时间呈线性关系. 因此, Ti 3AlC 2在900~1300℃的恒温氧化动力学行为符合抛物线规律, 可以用以下公式表示: 2p ()W S k t c ∆=+, (1)第5期 徐学文等: 热压烧结Ti 3AlC 2材料在空气中的恒温氧化行为 485图1 900~1300℃氧化时, 单位表面增重(a)和单位表面增重的平方(b)与时间的关系其中, ∆W/S 是单位表面增重, k p 是抛物线速率常数, c 是常数.根据图1(b)计算的各温度下氧化抛物线速率常数k p 列于表 1. 随着氧化温度升高, k p 值随之升高. 为了更进一步研究Ti 3AlC 2的氧化动力学, 引入Arrhenius- type 公式来计算氧化反应的活化能. 方程如下:p 0exp()k k Q RT =−, (2)其中, k 0是指数前因子; Q 是活化能; R 是摩尔气体常数, 单位是J·mol -1·K -1; T 是绝对温度. 图2是根据Arrhenius 公式确定的ln k p -(1/T )曲线. 由此计算的平均氧化反 表1 抛物线速率常数列表氧化温度/℃抛物线速率常数k p /kg ·m ·s 9001.39×10−1010002.78×10−1011008.33×10−1012001.39×10−913005.56×10−9486 中国科学 E 辑 技术科学 第36卷图2 氧化温度与抛物线速率常数确定的Arrhenius 曲线应活化能Q eff 为136.45 kJ/mol. 计算值与其他研究者的结果175 kJ/mol 相近[7].2.2 氧化层相组成与微观结构分析为了进一步了解Ti 3AlC 2的氧化机制, 对氧化试样表面的氧化层进行了相组成和微观结构分析. 图3所示为900~1300℃时, 经过20 h 氧化后得到试样的XRD 图谱. 在900~1200℃, 试样的主晶相仍然是Ti 3AlC 2, 随着氧化温度升高, Ti 3AlC 2衍射峰强度逐步下降. 当氧化温度升高到1300℃后, 试样的主晶相转变为α- Al 2O 3, 但其中还存在大量的Ti 3AlC 2. 这种实验现象表明, 各温度下经过20 h 氧化后, 产生的氧化层极薄, 从另一方面证明了具有良好的抗高温氧化能力. 在900℃时, 氧化产物主要是TiO 2和α-Al 2O 3, 随着温度升高, α-Al 2O 3的衍射峰强度显著上升, 而TiO 2的衍射峰强度则下降; 至1200℃时, 出现Al 2TiO 5的衍射峰, 当氧化温度达到1300℃后, TiO 2完全转变为Al 2TiO 5, 发生的反应如下:23225Al O TiO Al TiO +→ (3)一般认为, 几种致密的氧化膜, 诸如Al 2O 3, Cr 2O 3, TiO 2和SiO 2等, 能明显提高材料的抗高温氧化能力. 在Ti 3AlC 2试样表面形成的组分为α-Al 2O 3和TiO 2的氧化膜, 使材料具有良好的耐高温氧化能力.图4所示分别为Ti 3AlC 2在900和1300℃恒温氧化20 h 后, 试样抛光面的扫描照片. 由图可知, 在900℃时, 氧化层极薄, 并与基体紧密结合, 界面几乎不可分辨. 至1300℃时, 氧化层厚度急剧增大, 约为12~15 µm, 于界面处可以观察到孔洞存在, 表明在1300℃时开始剧烈氧化, 这与以上的动力学结果吻合. EDS 研究表明, 1200和1300℃的氧化层成分以α-Al 2O 3为主, 同时有极少量的Ti 的氧化物TiO 2和/或Al 2TiO 5. 假定氧化层中Ti 以Al 2TiO 5的形式存在, 则1200℃时, 氧第5期 徐学文等: 热压烧结Ti 3AlC 2材料在空气中的恒温氧化行为 487图3 不同温度下氧化20 h 后, 试样的XRD 图谱化层中α-Al 2O 3和Al 2TiO 5的含量分别为77.69%和22.31%(质量分数), 1300℃时两者的含量分别为96.54%和3.46%(质量分数).2.3 讨论以上实验部分说明了Ti 3AlC 2具有良好的抗高温氧化性能. 下面就其氧化机制作初步探讨.在氧化的初始阶段, 当试样在较低的温度下和较短的时间内暴露于空气中时, 试样表面直接发生氧化反应, 其反应方程如下:32222324Ti AlC 23O 12TiO 2Al O 8CO (g)+=++. (4) 从热力学角度来看, Al 比Ti 更加容易氧化, 因此在试样表面会形成更多的Al 2O 3晶核. 但由于Al 2O 3晶体的生长速度比TiO 2小得多, 所以最初的氧化层以TiO 2为主, 其中夹杂有部分Al 2O 3. 这一点图3给出了明显的证明, 在900℃时, 即使氧488中国科学E辑技术科学第36卷图4 不同温度恒温氧化20 h得到的试样截面形貌(a) 900℃, (b) 1300℃化了20 h, 所得的产物仍然以TiO2为主, 而α-Al2O3的衍射峰极弱.当表层的氧化膜达到一定的厚度之后, 氧化过程将由扩散控制. 根据以上的分析, 在扩散开始阶段, 扩散介质主要由TiO2组成. 一般地, O或O2−在TiO2中的本征扩散系数很小, 几乎是不可测定的[13,14]. 研究者发现, O2−在TiO2中的扩散速度D O与氧分压p O无关, 而主要是由其中存在的100~200 ppm的Al2O3杂质产生的外在空位浓度决定的[15]. 因此, 在氧化的最初始阶段溶解在TiO2中的极少量的Al3+离子使氧空位浓度上升, 促进了O2−向内扩散. 同时, 氧化试样中存在的制备缺陷, 如气孔等, 也会加速扩散. 因此, 氧化的扩散过程包括Al3+和Ti4+的向外扩散及O2−的向内扩散, 但Al3+的扩散速度远远高于O2−或Ti4+的扩散速度[13]. 因此, 在这一过程中Al3+从低氧分压向高氧分压处的扩散是主导的扩散过程, 氧化较长时间后, 所得的氧化产物以Al2O3为主, 仅有极少量的TiO2. 在2.2节中, 对1300℃氧化20 h所得氧化层的EDS分析结果也证明了以上的讨论.Al3+和Ti4+的向外快速扩散, 以及材料自身存在的少量缺陷, 会使氧化反应界面处产生由裂纹和气孔等组成的缺陷层. 图5中粗箭头所示为氧化层与基体界第5期 徐学文等: 热压烧结Ti3AlC2材料在空气中的恒温氧化行为 489图5 氧化层与基体交界处的缺陷层面的缺陷, 小箭头所示为烧结时产生的气孔等缺陷.3结论Ti3AlC2在900~1300℃的空气中氧化20 h符合抛物线规律, 氧化抛物线速率常数分别为 1.39×10−10, 2.78×10−10, 8.33×10−10, 1.39×10−9和 5.56×10−9 kg2·m−4·s−1. 计算的氧化活化能Q eff为136.45 kJ/mol. 在900~1100℃时, 氧化产物为α-Al2O3和TiO2; 当温度达到1200℃时, TiO2开始部分地转变为Al2TiO5; 氧化温度升高到1300℃, Ti在氧化层中完全以Al2TiO5的形式存在. 氧化过程由Al3+和Ti4+的向外扩散及O2−的向内扩散控制. Al3+和Ti4+的快速扩散, 会使氧化层与基体交界处形成由气孔和裂纹等组成的缺陷层.参考文献1 Barsoum M W, El-Raghy T. Synthesis and characterization of a remarkable ceramic: Ti3SiC2. J Am CeramSoc, 1996, 79(7): 1953―19562 Barsoum M W, Yaroschuck G, Tyagi S. Fabrication and characterization of M2SnC (M=Ti, Zr, Hf and Nb).490中国科学E辑技术科学第36卷Scr Mater, 1997, 10: 1583―15913 Procopio A T, Barsoum M W, El-Raghy T. Characterization of Ti4AlN3. Matall Mater Trans, 2000, 31A(12):333―3374 Sun Z M, Yan S L, Hashimoto H. Ti3SiC2 powder synthesis. Ceram Inter, 2004, 30: 1873―18775 Barsoum M W. The M N+1AX N phases: a new class of solids; thermodynamically stable nanolaminates. ProgSolid St Chem, 2000, 28: 201―2816 Wang X H, Zhou Y C. Oxidation behavior of TiC-containing Ti3AlC2 based material at 500~900 °C in air.Mat Res Innovat, 2003, 7: 381―3907 Wang X H, Zhou Y C. Oxidation behavior of Ti3AlC2 at 1000-1400 °C in air. Corrosion Science, 2003, 45:891―9078 Wang X H, Zhou Y C. Oxidation behavior of Ti3AlC2 powders in flowing air. J Mate Chem, 2002, 12 (9):2781―27859 Barsoum M W. Oxidation of Ti n+1AlX n where n=1~3 and X is C, N, part I: Model. J Electrochem Soc, 2001,148(8): 544―55010 Barsoum M W. Oxidation of Ti n+1AlX n where n=1~3 and X is C, N, part II: Experimental results. JElectrochem Soc, 2001, 148(8): 551―56211 Zhu J Q, Mei B C, Xu X W, et al. Synthesis of high-purity Ti3SiC2 and Ti3AlC2 by HP. J Mater Sci Lett,2003, 22(15): 1111―111212 Zhu J Q, Mei B C, Xu X W, et al. Effect of aluminum on the reaction synthesis of ternary carbide Ti3SiC2.Scr Mater, 2003, 49: 693―69713 Ikeda J A, Chiang Y M. Space charge segregation at grain boundaries in titanium dioxide: I, relationshipbetween lattice defect chemistry and space charge potential. J Am Ceram Soc, 1993, 76: 2437―244614 Ikeda J A, Chiang Y M. Space charge segregation at grain boundaries in titanium dioxide: II, modelexperiments. J Am Ceram Soc, 1993, 76: 2447―245415 Haul R, Dumbgen G. Sauerstoff-selbstdiffusion in rutilkristallen. J Phys Chem Solids, 1965, 26(1): 1―10。
Ti3 AlC2的性能与制备
艾桃桃;冯小明;李文虎
【期刊名称】《宇航材料工艺》
【年(卷),期】2009(039)005
【摘要】介绍了Ti3AlC2的性能特点,分类阐述了不同反应体系制备Ti3AlC2的状况以及获得高纯Ti3AlC2的合成方式.
【总页数】5页(P7-11)
【作者】艾桃桃;冯小明;李文虎
【作者单位】陕西理工学院材料科学与工程学院,汉中,723003;陕西理工学院材料科学与工程学院,汉中,723003;陕西理工学院材料科学与工程学院,汉中,723003【正文语种】中文
【中图分类】V2
【相关文献】
1.Ti3 AlC2陶瓷结合剂/立方氮化硼复合材料的自蔓延法制备及其组织结构 [J], 穆云超;韩警贤;刘嘉霖;郭基凤;梁宝岩;张旺玺
2.Investigation on diffusion bonding of TiAl intermetallic to Ti3 AlC2 ceramic with Ni interlayer [J], 刘甲坤;曹健;宋晓国;冯吉才
3.添加Ti3AlC2和NH4Cl对燃烧合成Ti3 AlC2的影响 [J], 王宝森;郭俊明;黄兆龙
4.无压烧结制备高纯层状Ti3 AlC2材料的研究 [J], 杨占鑫; 张弛; 吴琼; 齐国超; 杨晨; 张雅斌; 范广宁; 刘成; 刘源淼; 杨宏宇
5.以TiH2为Ti源热压法合成Ti3 AlC2及其电传输性能研究 [J], 李良;陈玉奇;马世榜;柏长春;周爱国
因版权原因，仅展示原文概要，查看原文内容请购买。
《Ti3C2Tx MXene材料的制备及其储能性质研究》一、引言随着科技的发展，新型的二维材料因其独特的物理和化学性质在能源存储、电子设备、催化等领域展现出巨大的应用潜力。
Ti3C2Tx MXene作为其中的一种重要代表，其具有优异的导电性、高机械强度和良好的亲水性等特点，被广泛应用于储能领域。
本文将主要研究Ti3C2Tx MXene材料的制备工艺，以及其在储能领域的应用特性。
二、Ti3C2Tx MXene材料的制备Ti3C2Tx MXene的制备主要采用刻蚀和剥离的方法。
首先，从其前驱体TiAlC2中刻蚀掉Al元素，得到多层的Ti3C2材料。
接着，通过化学剥离的方法，将多层材料剥离成单层或少数几层的Ti3C2Tx MXene。
具体步骤如下：1. 将TiAlC2材料与刻蚀剂（如HF酸或其替代品）混合，进行刻蚀反应。
在此过程中，Al元素被刻蚀掉，形成Ti3C2材料。
2. 经过离心、洗涤等步骤去除残留的刻蚀剂和其他杂质。
3. 将得到的Ti3C2材料进行化学剥离，得到单层或少数几层的Ti3C2Tx MXene。
三、Ti3C2Tx MXene材料的储能性质研究1. 锂离子电池应用：Ti3C2Tx MXene具有优异的导电性和较大的比表面积，使其成为锂离子电池的理想电极材料。
研究表明，Ti3C2Tx MXene作为锂离子电池的负极材料，具有较高的比容量和良好的循环稳定性。
2. 超级电容器应用：Ti3C2Tx MXene的二维结构和丰富的表面官能团使其在超级电容器领域具有很好的应用前景。
其高导电性和良好的亲水性使得电解质离子能够快速地嵌入和脱出，从而提高超级电容器的能量密度和功率密度。
3. 钠离子电池应用：考虑到地球上的钠资源丰富，钠离子电池具有很大的发展潜力。
Ti3C2Tx MXene也可以作为钠离子电池的电极材料，具有较高的比容量和良好的循环性能。
四、结论本文对Ti3C2Tx MXene材料的制备工艺及其在储能领域的应用特性进行了研究。
机械合金化合成Ti_3AlC_2导电陶瓷刘可心;金松哲【摘要】With Ti,Al and C single element as the raw materials,Ti3AlC2 powder is prepared via mechanical alloying,and the powder＇s structure and composition are characterized.The effect of a small amount of Si acting on the process of synthesis and product is studied.The results indicate that the fabricated powder also contain 86wt% bulks,and proper Si addition can promote the formation of Ti3AlC2.The proportion ofTi3AlC2 can reach 94.2wt% and 95.1wt% respectively,and Ti3Al（Si）C2 solid solution is also formed.%以Ti,Al和C单质作为原料,通过机械合金化制备出了Ti3AlC2粉体,并对其结构和成分进行了表征。
研究了添加少量Si对其合成过程和合成产物的影响。
结果表明,采用机械合金化方法可合成Ti3AlC2,合成产物中除了粉体外还有块体,其中粉体和块体产物中Ti3AlC2的含量几乎相似,大约为86wt%;通过掺杂适量的Si,可以促进Ti3AlC2的形成,产物中所得Ti3AlC2的含量分别高达94.2wt%和95.1wt%,同时还形成了Ti3Al（Si）C2固溶体。
【期刊名称】《长春工业大学学报（自然科学版）》【年(卷),期】2012(033)001【总页数】5页(P106-110)【关键词】机械合金化;Ti3AlC2;Ti3Al（Si）C2固溶体【作者】刘可心;金松哲【作者单位】长春工业大学先进结构材料教育部重点实验室,吉林长春130012;长春工业大学先进结构材料教育部重点实验室,吉林长春130012【正文语种】中文【中图分类】TG135.50 引言Ti3 AlC2属于三元层状结构M n＋1 AX n系的一种陶瓷材料，其中M为过渡元素，n＝1，2，3，A主要为ⅢA和ⅣA族元素，X为C或N，其代表性化合物有Ti3 AlC2，Ti3 SiC2，Ti2 SnC等。
三元层状陶瓷Cr2AlC涂层的制备、表征及其性能研究的开题报告一、研究背景：层状材料是指由连续的板状单位组成的材料结构，具有特殊的物理化学性质。
近年来，三元层状陶瓷Cr2AlC作为一种新型材料，由于其优异的综合性能被广泛关注。
该材料具有高强度、高模量、高温稳定性，且能够保持良好的高温断裂性能，在热、电、导磁、摩擦磨损等领域具有广泛的应用前景，特别是在高温耐腐蚀环境下表现出了优异的性能。
因此，研究三元层状陶瓷Cr2AlC涂层的制备方法、表征及其性能，对于拓展其应用领域具有重要的意义。
二、研究内容：1. 系统梳理三元层状陶瓷Cr2AlC涂层研究现状及应用前景；2. 探究制备三元层状陶瓷Cr2AlC涂层的方法，包括物理气相沉积（PVD）和化学气相沉积（CVD）等；3. 对所制备涂层进行表征，包括表面形貌分析、化学成分分析、结构性质表征以及性能评价等；4. 分析不同制备方法及涂层条件对于涂层性能的影响，探究优化制备条件的方法；5. 探究三元层状陶瓷Cr2AlC涂层在高温、高腐蚀环境下的应用前景。
三、研究意义：1. 拓展三元层状陶瓷Cr2AlC涂层的应用范围，提高其应用领域的技术含量；2. 拓展新型材料在实际应用中的运用，提高生产效率和产品质量；3. 为新型材料的研究提供理论基础和实验依据。
四、研究方法：1. 阅读相关文献，了解研究现状；2. 利用PVD或CVD等方法制备三元层状陶瓷Cr2AlC涂层；3. 对所制备涂层进行表征，包括表面形貌分析、化学成分分析、结构性质表征以及性能评价等；4. 分析制备条件对于涂层性能的影响；5. 对涂层表面进行性能测试，如耐腐蚀性能、高温力学性能等。
五、拟解决的问题：1. 制备方法比较复杂，未能快速将其应用于实际生产；2. 目前较少相关研究论文，研究现状不够清晰；3. 目前涂层表征方法较多，选取合适的表征手段需要技术支持。
六、预期结果：1. 能够实现三元层状陶瓷Cr2AlC涂层的研发，开发出实用性良好的制备方法；2. 全面了解了不同制备方法及涂层条件对于三元层状陶瓷Cr2AlC涂层性能的影响，为实际生产提供了借鉴；3. 对三元层状陶瓷Cr2AlC涂层性能进行了全面评估，包括表面形貌、化学成分、结构性质及性能等方面，使其能够用于实际工作环境；4. 拓展了新型材料的应用范围，为新型材料的研究提供了实验依据和理论支持。
《放电等离子烧结制备高纯Ti3AlC2及固溶强化》篇一一、引言在当代的科技领域中，陶瓷复合材料由于其出色的机械性能和物理特性而受到广泛的关注。
Ti3AlC2作为一种典型的陶瓷材料，具有优良的硬度、导电性和热稳定性，因此具有广阔的应用前景。
而如何制备高纯度的Ti3AlC2并对其进行固溶强化，以提高其性能，成为当前研究的热点。
本文将重点探讨放电等离子烧结技术在制备高纯Ti3AlC2及其固溶强化方面的应用。
二、放电等离子烧结技术概述放电等离子烧结技术（SPS）是一种利用脉冲电流直接作用于粉末材料，使材料内部发生放电和加热过程的新型烧结技术。
这种技术具有快速升温、高效致密化、节能环保等优点，广泛应用于金属、陶瓷、复合材料等领域的制备。
三、高纯Ti3AlC2的放电等离子烧结制备1. 材料制备在制备高纯Ti3AlC2的过程中，我们首先选择高质量的原材料，如钛粉、铝粉和碳化钛粉等。
然后，将这些原材料按照一定的比例混合，并通过球磨等方式进行均匀混合。
接着，将混合后的粉末放入SPS设备中，进行放电等离子烧结。
2. 烧结过程在烧结过程中，我们通过控制电流、压力、温度等参数，使材料在短时间内达到致密化。
在这个过程中，放电等离子烧结技术的高效加热和致密化效果显著，可以有效提高Ti3AlC2的纯度和性能。
四、固溶强化技术的应用固溶强化是一种通过将合金元素引入材料晶格中，提高材料性能的方法。
在Ti3AlC2的制备过程中，我们可以通过添加其他元素，如Nb、Ta等，进行固溶强化。
这些元素在高温下溶解于Ti3AlC2的晶格中，从而提高其硬度、强度和耐腐蚀性等性能。
五、实验结果与分析通过放电等离子烧结技术制备的高纯Ti3AlC2具有较高的纯度和优良的性能。
同时，通过固溶强化技术，可以进一步提高其性能。
我们通过XRD、SEM等手段对制备的Ti3AlC2进行了表征和分析，结果表明，制备的Ti3AlC2具有较高的纯度和良好的微观结构。
此外，我们还对材料的硬度、强度和耐腐蚀性等性能进行了测试，发现经过固溶强化的Ti3AlC2具有显著的性能提升。
多组元固溶Ti_(3)AlC_(2)三元层状陶瓷的合成及表征
史国普;戴宗良;魏郁林;李新宇
【期刊名称】《济南大学学报:自然科学版》
【年(卷),期】2022(36)3
【摘要】以Ti-Al-TiC和Ti-Al-TiC-NbC-TaC-WC为体系,采用热压烧结法原位合成Ti_(3)AlC_(2)三元层状陶瓷和多组元固溶(Ti,M)_(3)AlC_(2)(M为Nb、Ta、W)样品,采用X射线衍射仪、扫描电子显微镜及能量色散X射线光谱仪对样品进行表征分析。
结果表明,Nb、Ta、W元素都可以固溶进入Ti_(3)AlC_(2)晶体中,且提高了Ti_(3)AlC_(2)陶瓷结晶度,但固溶能力有限,掺杂固溶元素的样品晶相中有M-Al 非晶相生成。
【总页数】4页(P359-362)
【作者】史国普;戴宗良;魏郁林;李新宇
【作者单位】济南大学材料科学与工程学院;山东省实验中学
【正文语种】中文
【中图分类】TQ174
【相关文献】
1.铜(Ⅱ)烟酸与L-α-丙氨酸三元配合物的固相合成和表征及抑菌活性
2.热熔压敏胶用三元共聚丙烯酸酯类离子聚合物的合成与性能研究I.BA/MMA/AA基础三元共聚物的合成、表征及粘合性能的研究
3.三元层状Ti2AlC陶瓷材料的合成制备研究
4.三元Ti_3AlC_2陶瓷的原位合成与表征
5.Ti_(3)AlC_(2)陶瓷及其衍生物
Ti_(3)C_(2)T_(x)增强的Ag基电接触材料
因版权原因，仅展示原文概要，查看原文内容请购买。
