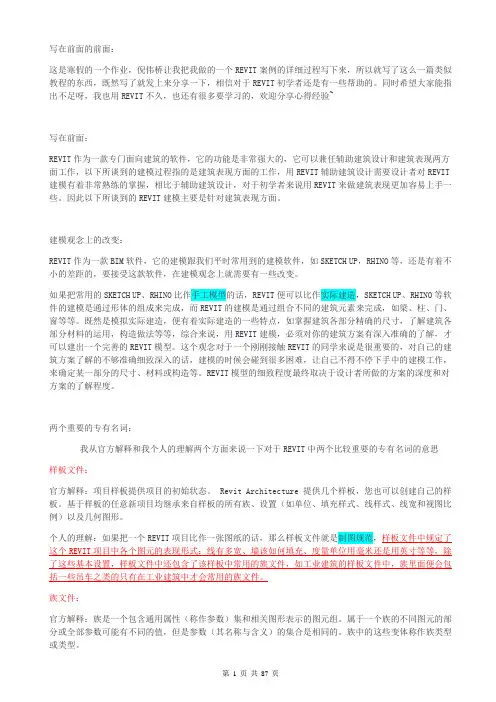

REVIT 2014 教程 （改自该死的旧版REVIT小别墅教程） 由于旧版教程没有所谓的对REVIT软件模式概念的阐述，故在此先奉上另一位的绪论 REVIT作为一款专门面向建筑的软件，它的功能是非常强大的，它可以兼任辅助建筑设计和建筑表现两方面工作，以下所谈到的建模过程指的是建筑表现方面的工作，用REVIT辅助建筑设计需要设计者对REVIT建模有着非常熟练的掌握，相比于辅助建筑设计，对于初学者来说用REVIT来做建筑表现更加容易上手一些。因此以下所谈到的REVIT建模主要是针对建筑表现方面。

REVIT作为一款BIM软件，它的建模跟我们平时常用到的建模软件，如SKETCH UP，RHINO等，还是有着不小的差距的，要接受这款软件，在建模观念上就需要有一些改变。 如果把常用的SKETCH UP、RHINO比作手工模型的话，REVIT便可以比作实际建造，SKETCH UP、RHINO等软件的建模是通过形体的组成来完成，而REVIT的建模是通过组合不同的建筑元素来完成，如梁、柱、门、窗等等。既然是模拟实际建造，便有着实际建造的一些特点，如掌握建筑各部分精确的尺寸，了解建筑各部分材料的运用，构造做法等等，综合来说，用REVIT建模，必须对你的建筑方案有深入准确的了解，才可以建出一个完善的REVIT模型。这个观念对于一个刚刚接触REVIT的同学来说是很重要的，对自己的建筑方案了解的不够准确细致深入的话，建模的时候会碰到很多困难，让自己不得不停下手中的建模工作，来确定某一部分的尺寸、材料或构造等。REVIT模型的细致程度最终取决于设计者所做的方案的深度和对方案的了解程度。 第零章 打开软件和模板 REVIT2014的教程和旧版的教程不同，额，差异巨大，这里没有什么给画好的文件，我们完全从头开始，假设你已经安装好了REVIT2014三合一完全版（并得到无限授权，你懂得），如果你没下好，还指望我给你链接？呵呵~~

现在打开你的REVIT2014，就是桌面上这玩意儿，稍作等待（好久的），然后打开后是下图这样的，上面项目的四张图是之前画好的，也就是最近的任务，下面是族（包含各种构建），

现在我们找到 项目-->新建 ，或是找到左上角的 -->新建-->新建项目 ，出现以下窗口 选择样板，样板的选择取决于需要绘制哪一类建筑，不同的样板功能不同，有些构件也不同，选择合适的样板很重要，现在，可以点击“浏览”或样板的箭头，来选择样板，若点击浏览出现以下窗口

REVIT打开已定义的路径，里面都是样板文件，construction是建筑样板，default是默认样板，electrical是机电样板，mechanical是机械样板，plumbing是暖通给排水样板，structural analysis是结构分析样板，system是综合样板。 如果你用的是箭头那么就明显多了，见下图

好~说了那么多，我们这里一个系统自定样板都不用，我们打开小别墅专用样板，就是原来的教程作者专门为小别墅教程制作的样板，对构件进行了唯一编号，这人是不是很闲啊~~ OK 该样板可以通过样板的“浏览”打开，so如下图，这个样板可以从原来的教程文件里找到，打开它，注意，我们这里新建的是基于样板的项目而不是项目样板

然后我们就得到了下图窗口

然后可以开始绘制了，，如何绘制，且看下一章节。 PS：由于那个样板是用于旧版教程的，故由旧版软件制作所以会出现如下情况

抱歉，我的机子卡，内部项目显示不出来，先泡杯茶去 下面是另一教程的专业解释，人家比我专业多了~~ 专业解释 样板文件： 官方解释：项目样板提供项目的初始状态。 Revit Architecture 提供几个样板，您也可以创建自己的样板。基于样板的任意新项目均继承来自样板的所有族、设置（如单位、填充样式、线样式、线宽和视图比例）以及几何图形。 个人的理解：如果把一个REVIT项目比作一张图纸的话，那么样板文件就是制图规范，样板文件中规定了这个REVIT项目中各个图元的表现形式：线有多宽、墙该如何填充、度量单位用毫米还是用英寸等等，除了这些基本设置，样板文件中还包含了该样板中常用的族文件，如工业建筑的样板文件中，族里面便会包括一些吊车之类的只有在工业建筑中才会常用的族文件。

第一章 窗口解释轴网与标高 1.窗口解释 还是那个窗口

左下角是项目浏览器，内部是所有该项目的视图名称及构件名称。 其中，楼层平面就是所谓的上视图（从上面看下去得到的视图），目前只创建了一层，该楼层平面可用于绘制轴网，当然轴网最好在标高（海拔）为零的楼层平面绘制。 其中立面的意思就是侧视图，东南西北，就是从东南西北的方向看你的建筑，当然是正交视图，REVIT不是3DSMax，REVIT的立面项没有的透视图，只有转到三维视图，才有所谓的“透视”。

还有就是族（不要以为软件里放个术语就整天牛逼哄哄的），相当于CAD里的块，这里我称之为构件。 内部有各种建筑能够用到的软件的预设构件，如果还不符合要求，可以通过其中的相似构件编辑出符合设计要求的新部件。 左边中间是属性面板，就是指族内构件的属性，会显示各种你选中的构件的属性，楼板，墙面，门，窗等等，如果想要自定义属性可以进入编辑类型进行修改。这个在之后会讲。 专业解释 族文件： 官方解释：族是一个包含通用属性（称作参数）集和相关图形表示的图元组。属于一个族的不同图元的部分或全部参数可能有不同的值，但是参数（其名称与含义）的集合是相同的。族中的这些变体称作族类型或类型。

个人的理解：族文件可算是REVIT软件的精髓所在。初学者常常拿SKETCH UP中的组件来和REVIT中的族来做比较，从形式上来看，两者确实有相似之处，族可以看做是一种参数化的组件，如：一个门，在SKETCH UP中的一个门组件，门的尺寸是固定的，需要不同尺寸的门就需要再重新做一个，而REVIT中的一个门的族，是可以对门的尺寸、材质等属性进行修改的，所以说，族可以看做是一种参数化的组件。 还有一些专有名词会在后面的建模步骤中出现的时候进行解释。 至于软件窗口上面的部分，接下来慢慢讲。 2.绘制轴网 原来的教程里轴网在标高之后绘制，但是我认为应该先绘制轴网，网上某大神解释因为先画过轴网的话，绘制标高的时候会在里面图上显示轴网的位置，在绘制标高的时候能够有所参照。谁知道呢~ 我选先画轴网是因为习惯，造房子这种事，用常识就知道嘛，先划地，再建楼，样版可以先画标高是由于其给的预定的样板（当然样板有个零标高），所以我们先画轴网，或者，若不是次样板此样板，可先定零海拔标高然后开始画轴网。轴网命令在如图

建筑选项卡或结构选项卡都有“基准”一项，其中就轴网和标高两项，在项目浏览器双击F1切到F1楼板视图，然后我们选择轴网，然后画轴线，一个轴线叫轴线，多个轴线叫轴网。于是得到如下，然后从端点引出一虚线，键盘输入1200回车，就定位了第二条轴的起点。 然后画出第二条轴，后面一次类推，注意，如无特殊情况保持轴网起终点对其，保持整洁，不要问我为什么，看着舒服。 然后修改轴网的名称（其实画完前两条就可以开始修改编号了），双击轴网端点圈内数字修改，如图

然后按照原来教程的数据画出纵向轴网，数据如下图 同样的横向轴线A-I，轴间隔4500、1500、4500、900、4500、2700、1800、3400 最后画出轴网整体，将标头I改为J。如图 PS：1.当然可用使用“复制”或“偏移”命令快速画出轴网，但是在某些样板里不利于轴网 的单独调整。 2.如果两轴线靠太近而表头位置重叠，如下图，可以点击图中轴线上的Z并调整位置。 3.如果最后轴网不在其他层面出现，我可选中使用复制到剪切板，然后黏贴到相应标高，但这样会造成问题，所以还是选择在立面中推动调整。

2.绘制标高 在项目浏览器里双击立面-->南，切到如下视图

然后点击“标高”命令，开始标高，不用担心定位问题，先画完，然后确定标高位置。根据原教程数据绘制，和轴网基本相同，同样可以双击名称和数字来修改，Z标志可弯折。 注意当修改标高的名称后会弹出下图（左）窗口。

选择“是”，将修改应用到文件项目浏览中。然后就出现了新的楼层平面，如上图（右）。 至于纵向轴网长度，可以调整，别太懒！ 原版教程移来移去烦不烦~~不过是想让你们练一下“偏移”和“复制”命令 标高数据及名称为下图（左）， 第二章 墙体的编辑绘制 轴网和标高画完后，我们需要建墙体了，在项目浏览器中双击“楼层平面”项下的“-1F”，打开地下一层平面视图。 原教程再此新建墙类型再绘制，我这里，先绘制再编辑属性。 选择 建筑选项卡-->“构件”项目-->“墙：建筑类”，如果不对结构有特别要求，那就用建筑类的墙体，然后“属性”面板选择“普通墙200mm”，按下图要求绘制 然后在 属性面板 中 底部限制条件改为-1F-1，顶部限制条件是“直到1F”，确定高度，点击属性中的编辑类型，此处可以修改其类型属性，就是其因子属性（也叫各项条件），

现在我需要自定义一个墙的类型，我点击“复制...”，然后跳出另一窗口，该窗口为新建的自定义类型命名， 然后确定，

然后在上图（右）中按下编辑，弹出下图窗口，按插入可以增加面层等墙体的包覆结构 材质一栏按按类别弹出窗口，然后选择所需的材质 调成至如图，然后确定

切换到可爱的三维视图OK 地下一层的外墙做好了~~ 然后室内墙，一样的操作，最终效果，黑白双煞，内墙标高从“-1F”“1F”墙结构主体100mm
