Revit教程--小别墅案例(完整版)

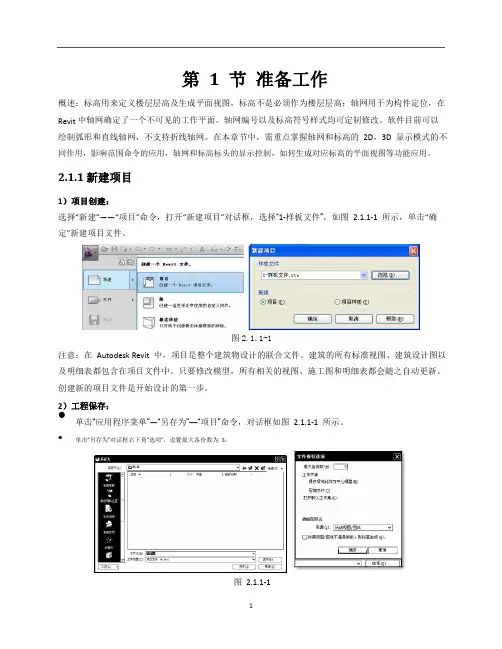

第1节准备工作概述：标高用来定义楼层层高及生成平面视图，标高不是必须作为楼层层高；轴网用于为构件定位，在Revit中轴网确定了一个不可见的工作平面。

轴网编号以及标高符号样式均可定制修改。

软件目前可以绘制弧形和直线轴网，不支持折线轴网。

在本章节中，需重点掌握轴网和标高的2D，3D显示模式的不同作用，影响范围命令的应用，轴网和标高标头的显示控制，如何生成对应标高的平面视图等功能应用。

2.1.1新建项目1）项目创建：选择“新建”——“项目”命令，打开“新建项目”对话框，选择“1-样板文件”，如图 2.1.1-1所示，单击“确定”新建项目文件。

图2.1.1-1注意：在Autodesk Revit中，项目是整个建筑物设计的联合文件。

建筑的所有标准视图、建筑设计图以及明细表都包含在项目文件中。

只要修改模型，所有相关的视图、施工图和明细表都会随之自动更新。

创建新的项目文件是开始设计的第一步。

2）工程保存：●单击“应用程序菜单”—“另存为”—“项目”命令，对话框如图 2.1.1-1所示。

●单击“另存为”对话框右下角“选项”，设置最大备份数为3。

图 2.1.1-1设置保存路径，输入项目文件名为别墅01，单击保存即可保存项目文件。

2.1.2新建标高1）创建标高在Revit Architecture中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，必须事先打开一个立面视图。

在项目浏览器中展开“立面（建筑立面）”项，双击视图名称“南立面”进入南立面视图，如图 2.1.2-1所示。

调整2F标高，将一层与二层之间的层高修改为 3.3米，如图 2.1.2-2所示。

图 2.1.2-1图 2.1.2-2修改楼层名称，将“1F”改为“F1”，“2F”改为“F2”。

跳出对话框，选择“是”，重命名相应的平面视图名称。

绘制标高F3，调整其间隔使间距为3000毫米，如图 2.1.2-3所示。

图 2.1.2-3利用“复制”命令，创建地坪标高和－1F。

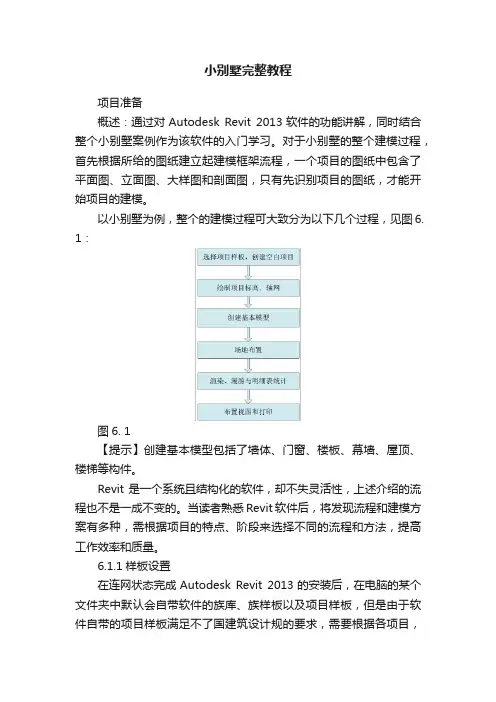

小别墅完整教程项目准备概述：通过对Autodesk Revit 2013软件的功能讲解，同时结合整个小别墅案例作为该软件的入门学习。

对于小别墅的整个建模过程，首先根据所给的图纸建立起建模框架流程，一个项目的图纸中包含了平面图、立面图、大样图和剖面图，只有先识别项目的图纸，才能开始项目的建模。

以小别墅为例，整个的建模过程可大致分为以下几个过程，见图6. 1：图6. 1【提示】创建基本模型包括了墙体、门窗、楼板、幕墙、屋顶、楼梯等构件。

Revit是一个系统且结构化的软件，却不失灵活性，上述介绍的流程也不是一成不变的。

当读者熟悉Revit软件后，将发现流程和建模方案有多种，需根据项目的特点、阶段来选择不同的流程和方法，提高工作效率和质量。

6.1.1样板设置在连网状态完成Autodesk Revit 2013的安装后，在电脑的某个文件夹中默认会自带软件的族库、族样板以及项目样板，但是由于软件自带的项目样板满足不了国建筑设计规的要求，需要根据各项目，在项目建模开始前，先定义好样板，包括项目的度量单位、标高、轴网、线型、可见性等容，同时在软件中设置好样板路径。

【提示】好的样板是提高项目建模效率的重要手段，所以做好样板对于整个建模而言非常重要。

Revit所使用的格式分别为：项目的后缀名是.rvt，项目样板是.rte，族是.rfa，族样..板是.rft，样板的意义就相对于AutoCAD的.dwt文件。

在任何一个项目的开始之前，都需要选择与制定特定的项目样板。

软件安装后会自带样板文件，其分别在：Windows XP：C:\Documents and Settings\All Users\Application Data\Autodesk\<产品名称及版本>\Windows Vista 或Windows 7：C:\ProgramData\Autodesk\<产品名称及版本>\设置样板路径的目的：在软件中设置好样板后，可快速选择所需的样板建模。

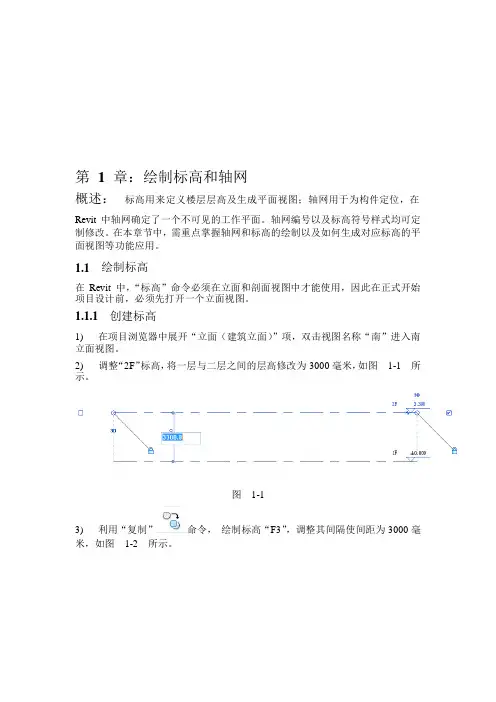

第 1 章：绘制标高和轴网概述：标高用来定义楼层层高及生成平面视图；轴网用于为构件定位，在Revit 中轴网确定了一个不可见的工作平面。

轴网编号以及标高符号样式均可定制修改。

在本章节中，需重点掌握轴网和标高的绘制以及如何生成对应标高的平面视图等功能应用。

1.1绘制标高在Revit 中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，必须先打开一个立面视图。

1.1.1 创建标高1) 在项目浏览器中展开“立面（建筑立面）”项，双击视图名称“南”进入南立面视图。

2)示。

调整“2F”标高，将一层与二层之间的层高修改为3000 毫米，如图1-1 所图1-13) 利用“复制”米，如图1-2 所示。

命令，绘制标高“F3”，调整其间隔使间距为3000 毫4) 利用“复制” 命令，创建地坪标高和－1F 。

选择标高“F2”，单击“修 改|标高”选项卡下“修改”面板中的“复制” 束”和“多个”。

命令，选项栏勾选选项“约 5) 移动光标在标高“F2”上单击捕捉一点作为复制参考点，然后垂直向下移 动光标，输入间距值 3750 后按“Enter ”键确认后复制新的标高，如图 示。

1-3 所 图 1-3 6) 继续向下移动光标，分别输入间距值 6600、 6800 后按“Enter ”键确认后 复制另外 2 条新的标高。

7) 分别选择新复制的 3 条标高，单击蓝色的标头名称激活文本框，分别输入 新标高名称 0F 、-1F 、-1F-1 后按“Enter ”键确认，结果如图 1-4 所示。

图建筑的标高创建完成，保存文件。

1-48)1.1.2 编辑标高接上节练习完成下面的标高编辑。

1) 按住“Ctrl”键单击选中标高“0F”和“-1F-1”，从类型选择器下拉列表中选择“标高：GB _下标高符号”类型，两个标头自动向下翻转方向。

如图所示。

1-5图 1-5 2) 单击选项卡“视图”- “平面视图”- “楼层平面”命令，打开“新建楼层平面”对话框，如图 1-6 所示。

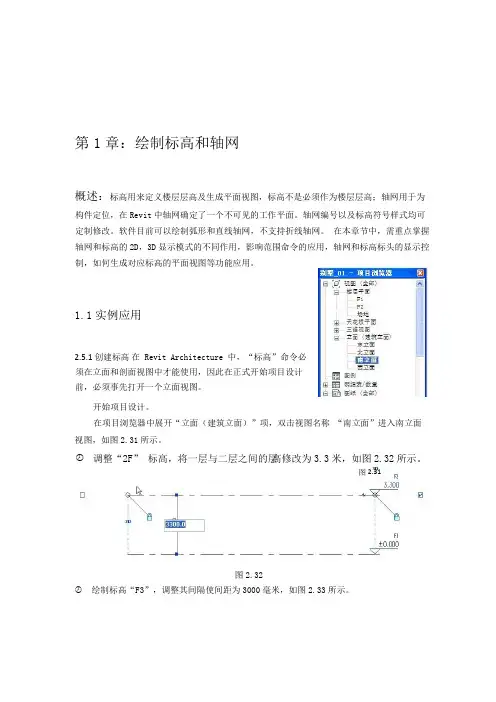

第1章：绘制标高和轴网概述：标高用来定义楼层层高及生成平面视图，标高不是必须作为楼层层高；轴网用于为构件定位，在Revit 中轴网确定了一个不可见的工作平面。

轴网编号以及标高符号样式均可定制修改。

软件目前可以绘制弧形和直线轴网，不支持折线轴网。

在本章节中，需重点掌握轴网和标高的2D ，3D 显示模式的不同作用，影响范围命令的应用，轴网和标高标头的显示控制，如何生成对应标高的平面视图等功能应用。

1.1实例应用2.5.1 创建标高 在 Revit Architecture 中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，必须事先打开一个立面视图。

开始项目设计。

在项目浏览器中展开“立面（建筑立面）”项，双击视图名称 “南立面”进入南立面 视图，如图2.31所示。

绘制标高“F3”，调整其间隔使间距为3000毫米，如图2.33所示。

调整“2F” 标高，将一层与二层之间的层 高修改为3.3米，如图2.32所示。

图 2.32图 2.31图2.33利用 “复制”命令，创建 地坪标高和－1F 。

选择标高“F2”，单击“修改 标高”选项卡下“修改”面板中的“复制”命令，选项栏勾选多重复制选项“多个”。

移动光标在标高“F2”上单击捕捉一点作为复制参考点，然后垂直向下移动光标，输入间距值3750后按“Enter”键确认后复制新的标高，如图2.34所示。

继续向下移动光标，分别输入间距值2850、200后按“Enter”键确认后复制另外2根新的标高。

分别选择新复制的3根标高，单击蓝色的标头名称激活文本框，分别输入新的标高名称0F 、至此建筑的各个标高就创建完成，保存文件。

需要注意的是：在Revit Architecture 中复制的标高是参照标高，因此新复制的标高标头都是黑色显示，而且在项目浏览器中的“楼层平面”项下也没有创建新的平面视图。

而且标高标头之间有干涉，下面将对标高做局部调整。

2.5.2 编辑标高-1 F 、 -1 F -1后按“Enter”键确认。

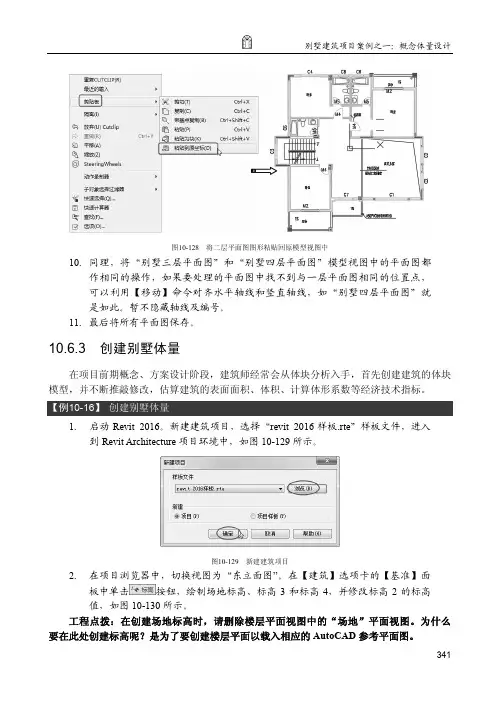

别墅建筑项目案例之一：概念体量设计341图10-128 将二层平面图图形粘贴回原模型视图中10. 同理，将“别墅三层平面图”和“别墅四层平面图”模型视图中的平面图都作相同的操作，如果要处理的平面图中找不到与一层平面图相同的位置点，可以利用【移动】命令对齐水平轴线和竖直轴线，如“别墅四层平面图”就是如此。

暂不隐藏轴线及编号。

11. 最后将所有平面图保存。

10.6.3 创建别墅体量在项目前期概念、方案设计阶段，建筑师经常会从体块分析入手，首先创建建筑的体块模型，并不断推敲修改，估算建筑的表面面积、体积、计算体形系数等经济技术指标。

10-16】 创建别墅体量1. 启动Revit 2016。

新建建筑项目，选择“revit 2016样板.rte ”样板文件，进入到Revit Architecture 项目环境中，如图10-129所示。

图10-129 新建建筑项目2. 在项目浏览器中，切换视图为“东立面图”。

在【建筑】选项卡的【基准】面板中单击按钮，绘制场地标高、标高3和标高4，并修改标高2的标高值，如图10-130所示。

工程点拨：在创建场地标高时，请删除楼层平面视图中的“场地”平面视图。

为什么要在此处创建标高呢？是为了要创建楼层平面以载入相应的AutoCAD 参考平面图。

第10章 概念体量设计342图10-130 创建标高3. 切换楼层平面视图为“标高1”，在【插入】选项卡的【导入】面板中单击【导入CAD】按钮，打开【导入CAD 格式】对话框，从本例源文件夹中导入“别墅一层平面图-完成.dwg ”CAD 文件，如图10-131所示。

图10-131 导入一层平面图CAD 格式文件4. 导入的别墅一层平面图的CAD 参考图如图10-132所示。

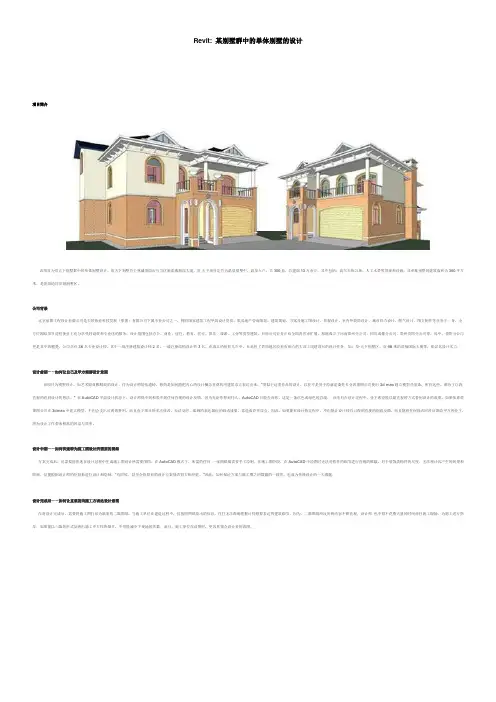

Revit: 某别墅群中的单体别墅的设计项目简介该项目为泉天下别墅群中的单体别墅设计。

泉天下别墅位于林城贵阳市乌当区新添寨新添大道，泉·天下项目定位为温泉别墅中，温泉入户，共300套，总建面13万余方。

其中包括：高尔夫练习场、人工水景等景观和设施。

其单栋别墅的建筑面积为360平方米，是贵阳地区顶级别墅区。

公司背景北京蓝图工程设计有限公司是天筑伟业科技发展（集团）有限公司下属专业公司之一，拥有国家建筑工程甲级设计资质，集房地产咨询策划、建筑规划、方案及施工图设计、景观设计、室内外装饰设计、城市热力设计、燃气设计、图文制作等业务于一身。

全方位跟踪项目进程使业主充分享受到高效和专业化的服务。

设计范围包括办公、商业、居住、教育、医疗、娱乐、旅游、工业等类型建筑。

目前公司业务正向全国各省市扩展，相继成立了河南郑州分公司、四川成都分公司、贵州贵阳分公司等。

其中，贵阳分公司更是其中的翘楚，公司共有36名专业设计师，其中一级注册建筑设计师2名，一级注册结构设计师3名。

在成立的短短几年中，在承担了贵阳地区较有有响力的大项工民建项目的设计任务。

如：泉·天下别墅区、高98米的瓮福国际大厦等，彰显其设计实力。

设计前期——如何让自己及甲方理解设计意图该项目为别墅设计，如艺术般典雅精致的设计，作为设计师的张遵岭，想的是如何能把内心的设计概念直观的用建筑语言表达出来。

“类似于这类作品的设计，以往不是用手绘就是委托专业效果图公司使用3d max建立模型并渲染，所有这些，都为了让我直观的看到设计的想法。

” 在AutoCAD平面设计状态下，设计师得不到和看不到任何直观的设计反馈，因为无论你想到什么，AutoCAD只能告诉你，这是一条红色或绿色的直线。

该项目在设计过程中，业主希望能以最直观的方式看到设计的成果。

如果依靠效果图公司在3dmax中建立模型，不但会支出可观的费用，而且由于项目的多次修改，无法及时、准确的表达最近的修改成果，常造成许多误会。

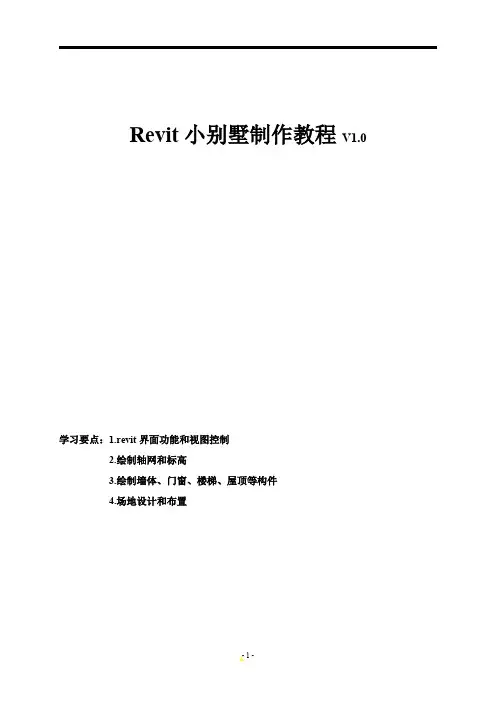

Revit小别墅制作教程V1.0学习要点：1.revit界面功能和视图控制2.绘制轴网和标高3.绘制墙体、门窗、楼梯、屋顶等构件4.场地设计和布置第1章绘制标高和轴网【概述】：标高用来定义楼层层高及生成平面视图；轴网用于为构件定位，在Revit中,轴网是一个不可见的工作平面。

轴网编号以及标高符号样式可定制修改。

软件目前可以绘制弧形和直线轴网，暂时不支持折线轴网。

在本章节中，重点掌握内容包括：轴网和标高的2D和3D显示模式的不同作用，影响范围命令的应用，轴网和标高标头的显示控制，如何生成对应标高的平面视图等功能应用。

1.1创建标高双击软件，打开revit2014，进入revit初始介面，点击“新建”，在弹出的对话框中，样板文件中选择“浏览”，打开小别墅文件夹，选择“小别墅样板文件”，然后单击“打开”，此时样板文件下拉菜单中显示“小别墅样板文件”，注意新建的对象为“项目”，如图1.1，图1.1再点击“确定”，创建一个新项目，如图1.2。

图1.2【提示】：可点击Revit左上角图标，在弹出的对话框中点击“选项>图形”，钩选“反转背色改为黑色。

在Revit Architecture中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，应首先打开一个立面视图。

在项目浏览器中展开“立面（建筑立面）”项，双击视图名称“南”，进入南立面视图，如图 1.3所示。

双击“标高1”字符，将其改为“1F”，“标高2”改为“2F”。

调整“2F”标高，将一层与二层之间的层高修改为 3.500，通过“复制”命令生成一个新标高，改名为“室外场地”，调整其标高为“-0.300”，如图 1.4所示。

图1.3图 1.4接着我们绘制3F，4F和屋面标高。

先绘制3F的标高：单击‘建筑’选项卡，选择“标高”命令，把鼠标放到2F标高的左上方，高度随意。

放到左则起点上方的时候，Revit会自动捕捉和对齐“2F”标高线的起点，如图1.5，然后单击鼠标，从左往右画，画到右则时鼠标同样自动捕捉，并与右端标头对齐，再次点击鼠标，标高绘制完成。

Revit小别墅制作教程V1.0学习要点：1.revit界面功能和视图控制2.绘制轴网和标高3.绘制墙体、门窗、楼梯、屋顶等构件4.场地设计和布置第1章绘制标高和轴网【概述】：标高用来定义楼层层高及生成平面视图；轴网用于为构件定位，在Revit中,轴网是一个不可见的工作平面。

轴网编号以及标高符号样式可定制修改。

软件目前可以绘制弧形和直线轴网，暂时不支持折线轴网。

在本章节中，重点掌握内容包括：轴网和标高的2D和3D显示模式的不同作用，影响范围命令的应用，轴网和标高标头的显示控制，如何生成对应标高的平面视图等功能应用。

1.1创建标高双击软件，打开revit2014，进入revit初始介面，点击“新建”，在弹出的对话框中，样板文件中选择“浏览”，打开小别墅文件夹，选择“小别墅样板文件”，然后单击“打开”，此时样板文件下拉菜单中显示“小别墅样板文件”，注意新建的对象为“项目”，如图1.1，图1.1再点击“确定”，创建一个新项目，如图1.2。

图1.2【提示】：可点击Revit左上角图标，在弹出的对话框中点击“选项>图形”，钩选“反转背色改为黑色。

在Revit Architecture中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，应首先打开一个立面视图。

在项目浏览器中展开“立面（建筑立面）”项，双击视图名称“南”，进入南立面视图，如图 1.3所示。

双击“标高1”字符，将其改为“1F”，“标高2”改为“2F”。

调整“2F”标高，将一层与二层之间的层高修改为 3.500，通过“复制”命令生成一个新标高，改名为“室外场地”，调整其标高为“-0.300”，如图 1.4所示。

图1.3图 1.4接着我们绘制3F，4F和屋面标高。

先绘制3F的标高：单击‘建筑’选项卡，选择“标高”命令，把鼠标放到2F标高的左上方，高度随意。

放到左则起点上方的时候，Revit会自动捕捉和对齐“2F”标高线的起点，如图1.5，然后单击鼠标，从左往右画，画到右则时鼠标同样自动捕捉，并与右端标头对齐，再次点击鼠标，标高绘制完成。

小别墅完整教程概述：通过对Autodesk Revit 2021软件的功能讲解，同时结合整个小别墅案例作为该软件的入门学习。

关于小别墅的整个建模过程，第一依照所给的图纸建立起建模框架流程，一个项目的图纸中包含了平面图、立面图、大样图和剖面图，只有先识别项目的图纸，才能开始项目的建模。

以小别墅为例，整个的建模过程可大致分为以下几个过程，见图6. 1：图6. 1【提示】创建差不多模型包括了墙体、门窗、楼板、幕墙、屋顶、楼梯等构件。

Revit是一个系统且结构化的软件，却不失灵活性，上述介绍的流程也不是一成不变的。

当读者熟悉Revit软件后，将发觉流程和建模方案有多种，需依照项目的特点、时期来选择不同的流程和方法，提高工作效率和质量。

6.1.1样板设置在连网状态完成Autodesk Revit 2021的安装后，在电脑的某个文件夹中默认会自带软件的族库、族样板以及项目样板，然而由于软件自带的项目样板满足不了国内建筑设计规范的要求，需要依照各项目，在项目建模开始前，先定义好样板，包括项目的度量单位、标高、轴网、线型、可见性等内容，同时在软件中设置好样板路径。

【提示】好的样板是提高项目建模效率的重要手段，因此做好样板关于整个建模而言专门重要。

Revit所使用的格式分别为：项目的后缀名是.rvt，项目样板是.rte，族是.rfa，族样板是.rft，样板的意义就相关于AutoCAD的.dwt文件。

在任何一个项目的开始之前，都需要选择与制定特定的项目样板。

软件安装后会自带样板文件，其分别在：Windows XP：C:\Documents and Settings\All Users\Application Data\Autodesk\<产品名称及版本>\Windows Vista 或Windows 7：C:\ProgramData\Autodesk\<产品名称及版本>\设置样板路径的目的：在软件中设置好样板后，可快速选择所需的样板建模。
