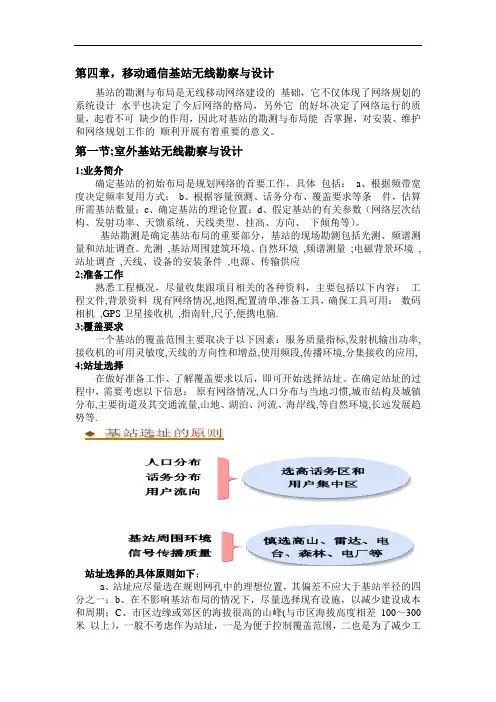

第四章，移动通信基站无线勘察与设计基站的勘测与布局是无线移动网络建设的基础，它不仅体现了网络规划的系统设计水平也决定了今后网络的格局，另外它的好坏决定了网络运行的质量，起着不可缺少的作用，因此对基站的勘测与布局能否掌握，对安装、维护和网络规划工作的顺利开展有着重要的意义。
第一节;室外基站无线勘察与设计1;业务简介确定基站的初始布局是规划网络的首要工作，具体包括：a、根据频带宽度决定频率复用方式；b、根据容量预测、话务分布、覆盖要求等条件，估算所需基站数量；c、确定基站的理论位置；d、假定基站的有关参数（网络层次结构、发射功率、天馈系统、天线类型、挂高、方向、下倾角等）。
基站勘测是确定基站布局的重要部分，基站的现场勘测包括光测、频谱测量和站址调查。
光测,基站周围建筑环境、自然环境,频谱测量;电磁背景环境,站址调查,天线、设备的安装条件,电源、传输供应2;准备工作熟悉工程概况，尽量收集跟项目相关的各种资料，主要包括以下内容：工程文件,背景资料现有网络情况,地图,配置清单,准备工具，确保工具可用：数码相机,GPS卫星接收机,指南针,尺子,便携电脑.3;覆盖要求一个基站的覆盖范围主要取决于以下因素：服务质量指标,发射机输出功率,接收机的可用灵敏度,天线的方向性和增益,使用频段,传播环境,分集接收的应用, 4;站址选择在做好准备工作、了解覆盖要求以后，即可开始选择站址。
在确定站址的过程中，需要考虑以下信息：原有网络情况,人口分布与当地习惯,城市结构及城镇分布,主要街道及其交通流量,山地、湖泊、河流、海岸线,等自然环境,长远发展趋势等.站址选择的具体原则如下：a、站址应尽量选在规则网孔中的理想位置，其偏差不应大于基站半径的四分之一；b、在不影响基站布局的情况下，尽量选择现有设施，以减少建设成本和周期；C、市区边缘或郊区的海拔很高的山峰(与市区海拔高度相差100～300米以上），一般不考虑作为站址，一是为便于控制覆盖范围，二也是为了减少工程建设的难度，方便维护；d、新建基站应选在交通方便、市电可用、环境安全及少占良田的地方e、避免在大功率无线电发射台、雷达站或其他干扰源附近建站；f 、新建基站应设在远离树林处以避开接收信号的快速衰落,g、在山区、岸比较陡或密集的湖泊区、丘陵城市及有高层金属建筑的环境中选址时要注意信号反射及时间色散的影响；h、在市区楼群中选址时，可巧妙利用建筑物的高度，实现网络层次结构的划分；i、建网初期基站数量较少时，选择的站址应保证重点地区有良好的覆盖。
基站勘察知识点总结一、基站勘察的概念和意义基站勘察是对于基站场地进行测量、勘察和设计的过程。
它主要包括现场测量、场地勘察、地形测量、电磁辐射测量、环境评估等工作。
基站勘察的主要目的是为了明确基站的建设条件和环境特点，为后续的基站设计、建设和运维工作提供准确的基础数据和信息，保证基站的正常运行和通信质量。
二、基站勘察的工作流程1、前期准备在进行基站勘察工作之前，首先需要做好前期准备工作。
包括搜集相关资料、了解基站建设规划和要求、确定勘察区域、制定勘察方案等。
只有做好了充分的前期准备工作，才能确保后续的勘察工作有序进行。
2、现场测量现场测量是基站勘察的重要环节。
它包括对基站场地的实地勘察、测量场地的地形、地貌和地质特征，确定场地的空间布置和建设条件，以及测量基站场地的尺寸和位置等。
3、环境评估基站的建设会对周围环境产生一定的影响，如电磁辐射、噪音污染等。
因此，基站勘察还需要对基站周围环境进行评估和分析，确保基站的建设和运行符合相关环保和卫生标准。
4、勘察报告基站勘察结束后，需要将勘察结果整理成勘察报告，报告中应包括基站场地的详细测量数据、环境评估分析结果、建设条件评估等内容，以便于后续的设计和施工工作参考和使用。
三、基站勘察的主要内容和技术要求1、地形测量地形测量是基站勘察的重要内容之一。
它主要包括对基站场地的地形、地貌和地质特征进行测量、记录和分析，确定场地的地形特点和建设条件，为基站的布置和设计提供准确的地形数据。
地形测量的技术要求主要包括测量精度的要求、测量仪器和设备的选择、测量方法和技术的熟练程度等。
测量精度是地形测量的关键，它直接影响着基站场地数据的准确性和可靠性，因此需要重视和把握好地形测量的精度要求。
2、电磁辐射测量电磁辐射是基站建设中需要重点关注的问题之一。
在基站勘察中，需要对基站场地周围的电磁辐射进行测量和评估，确保基站的运行符合相关的辐射标准和要求。
电磁辐射测量的技术要求主要包括测量仪器和设备的选择、测量方法和技术的熟练程度、测量数据的准确性和可靠性等。
安全管理之基站勘察流程及注意事项随着移动通信的快速发展，基站的建设变得越来越普遍，但基站建设也可能引发安全问题。
为了确保基站建设安全、稳定、有序，需要遵循一定的勘察流程和注意事项。
本文将从基站勘察的流程及注意事项两个方面进行介绍。
基站勘察流程一、规划设计审核在基站建设之前，需要进行规划设计审核。
规划设计审核的目的是保证基站的技术、经济、安全、环境等方面的合理性和可行性。
规划设计审核的具体内容包括：1.建设地点的选定：在建设基站之前需要对建设地点进行实地勘察，并进行项目可行性分析。
2.工程量预算：进行地形地貌勘测、地质钻探和土壤测试，确定场地起伏和支护方案，编制工程量预算表。
3.结构设计：制定基站的结构设计方案，包括基础设计、铁塔结构设计、天线设计等。
4.安全评估：评估基站建设对当地环境和居民安全的影响，确定建设方案。
二、场地勘察基站场地的勘察是为了确定基站的具体建设位置，以满足覆盖范围、无线电波传输等要求。
场地勘察需要进行以下内容：1.标记场地：在场地上标记出基站建设区域的范围，进行精确测量并制作好场地图。
2.测量勘察：对场地进行详细的勘察，包括地形地貌、水文地理、土壤与地质情况等。
3.建设环境评估：评估场地建设环境的情况，包括现有建设和环境特征等。
4.现状调查：对场地周边进行调查，了解场地周边的人口分布、生活设施、交通情况、文化遗址、历史遗迹等信息。
三、安全管理基站建设需要遵守国家和地方政府相关的安全管理规定，以确保基站的建设和运营安全。
安全管理包括以下方面：1.安全知识培训：组织基站建设人员进行安全知识培训，提高安全意识，确保施工作业的安全。
2.施工监督：对基站建设现场进行监督，确保施工安全。
3.安全防护：落实安全防护措施，如设置安全警示标识，采用安全带等。
4.安全检查：对基站的建设情况进行定期安全检查，及时发现安全隐患并进行处置。
基站勘察注意事项一、人员安全前期勘察阶段中需要到达很多户外或开放区域，要尽量避免在暴雨、悬崖区或者灌木丛中工作。
无线通信基站勘查设计要求 无线网络勘察是对实际的无线传播环境进行实地勘测和观察，并进行相应数据采集、记录和确认工作。无线网络勘察主要目的是为了获得无线传播环境情况、天线安装环境情况、以及其它共站系统情况，以提供给建设单位及网络规划单位相应信息。 一、 勘查准备工作 1. 首先明确工程项目组成员。在获得设计委托后，项目组认真阅读领会，项目负责人制定勘察计划，并分析可能存在的问题及项目的特殊性，提出重点勘察内容。 2. 准备有关的文件资料（包括相关地图、规划站表、调查表格等）。 3. 应准备的工具： (1) GPS：用于测量基站经纬度、海拔。 (2) 指北针：测量基站机房及建筑物的方位，天线方向等。 (3) 钢卷尺：用于测量机房及室外天面尺寸，绘制机房平面及天面图。 (4) 数码相机：用于拍摄基站室内室外设备、环境照片。 (5) 室外测距望远镜 (6) 室内测距仪 (7) 笔记本电脑 (8) 配备相关勘查记录表格。 4. 根据各地区基站规模和地理位置制定勘查计划及合理的勘察路线。 5. 与相关的建设单位、配合人员、维护人员取得联系，确保勘察顺利可行。 二、 勘察作业流程 无线通信基站勘察作业流程如下图所示： 三、 勘察步骤及内容 1. 基站选址 基站站址的选定是移动通信网络建设当中非常重要的一个环节。基站选址的原则如下： (1) 以规划的形象站址为主要依据，站距不应过大或过小，满足网络规划的要求，并结合交通、城市规划等因素综合比较选定。注意，4G新建基站与规划站址偏差应小于50m。 (2) 选择站址时宜避免几个基站覆盖的重叠区位于移动用户集中的地区。 (3) 站址选择不宜在大功率无线电发射台，大功率电视发射台、大功率雷达站和具有电焊设备、X光设备或生产强脉冲干扰的企业附近设站。不宜在电力传输线附近设站。 (4) 基站的目标覆盖区应视野开阔，其附近没有高于基站天线高度的高大建筑物阻挡。 (5) 站址宜选在有可靠电源和适当高度的建筑物或铁塔可以利用的地点。如果建筑物的高度不能满足基站天线高度要求，需要建铁塔时，应有屋顶设塔或地面立塔的条件，并征得土地专业的同意。 (6) 在市区楼群中选址时，可巧妙利用建筑物的高度，实现网络层次结构的划分。 (7) 新建基站应设在远离树林处以避开接收信号的衰落。 (8) 站址应有安全环境和卫生环境，不应选择在易燃、易爆的建筑物和堆积物附近、在生产过程中散发有害气体、较多烟雾、粉尘、有害物质的工业企业附近。 (9) 以站址宜选在地形平坦、地质良好的地段，应避开断层、土坡边缘、有可能塌方、滑坡和有开采价值的地下矿藏或古迹遗址的地方。 (10) 站址的占地面积要满足业务发展的需求，应节约用地，尽量少占或不占农田。 (11) 尽量满足规划规定的理想位置，理论上偏差应该尽量控制在基站覆盖半径1/4左右，实际要求4G新建站与规划站址偏差不超过50m 。 (12) 一般要求站点周围100米以内不能有超出本站5米以上的建筑或站点。 (13) 避免超高站或高山站，在城区设高站干扰范围大，影响频率复用。在郊区或农村设高站往往对处于小盆地的乡镇覆盖不好。严禁4G天线挂高超过50m。 (14) 要尽量让天线的安装位置靠近天面的边缘，避免“灯下黑”。 (15) 郊区基站应避免选在雷击区，出于覆盖目的在雷击区建设的基站，应符合关于防雷和接地的规定。 2. 机房外的勘察内容 (1) 基站基本信息填写； (2) 确认基站的经纬度与方位； (3) 塔桅查勘； (4) 记录天面勘察内容、拍照存档； (5) 绘制天馈安装草图； (6) 初步了解室外防雷接地情况，记录并拍摄室外接地铜排情况； (7) 拍摄基站所在地全貌； 3. 机房外的勘察流程 (1) 待勘查基站基本信息填写。在勘察记录表中准确记录基站的基本信息，包括基站编号、名称、站型、设备类型、工程阶段、地址信息、勘察时间、共址情况、区域类型等。 (2) 确认基站的经纬度、海拔与正确的指北方位； (3) 了解室外天面结构、天面主要障碍物位置信息，尺寸应尽可能详细，如室外走线架及爬梯、屋顶的楼梯间、水箱、太阳能热水器、女儿墙等的位置及尺寸（含高度信息）、梁或承重墙的位置、机房的相对位置等； (4) 确定塔桅信息，准确记录新建铁塔塔型，各安装平台的高度；并在天馈草图中标注铁塔与机房的相对位置，馈线路由(室外走线架及爬梯)； (5) 确定天馈信息，准确记录本期工程的新建天线类型、数量、安装位置、高度、方位角、下倾角等参数； (6) 确定馈线方案，记录新增光纤、电源线、跳线长度； (7) 如果是利旧塔桅，需要记录原有塔桅类型、归属、已用与可用平台高度、可用支架高度与方位角。并在天馈草图中标注利旧塔桅与机房的相对位置，馈线路由(室外走线架及爬梯)；记录原有天线类型、数量、安装位置、挂高、方向角；记录原有光纤、电源线、跳线长度； (8) 记录原有或新增GPS安装方式、GPS挂高、GPS线缆长度； (9) 草图绘制，绘制室外天馈草图，包括铁塔与机房位置、馈线路由(室外走线架及爬梯)、主要障碍物，共址塔桅的相对位置等； (10) 自正北方向，每隔45度顺时针拍摄基站周边环境照一张，共8张，应尽可能真实记录基站周围环境，以备日后回忆所需。以及新建铁塔、机房位置、主要障碍物的照片。如果是利旧铁塔，需要从不同角度拍摄利旧铁塔及已安装天线的照片。 4. 机房内的勘察内容 (1) 确定所选站址建筑物的地址信息； (2) 记录建筑物的总层数、机房所在楼层(机房相对整体建筑的位置)； (3) 记录机房的物理尺寸：机房长、宽、高(梁下净高)、门、窗、立柱和主梁等的位置和尺寸及其他障碍物位置、尺寸； (4) 判断机房建筑结构、主梁位置、承重情况(BTS机柜承重要求≥600kg/m2，一般的民房承重在200-400 kg/m2，需采取措施增加承重)，并向建设单位陪同人员和业主索取有关信息； (5) 确定机房内设备区的情况，机房内已有设备的位置、设备尺寸、设备生产厂家、设备型号； (6) 确定机房内走线架、馈线窗的位置和高度； (7) 了解机房内市电容量及市电引入、接地的情况； (8) 了解机房内直流供电的情况； (9) 了解机房内蓄电池、空调情况； (10) 了解基站传输情况； (11) 了解机房接地情况； (12) 拍照存档。 5. 机房内的勘察步骤 (1) 在勘察记录表中记录机房的基本信息，包括机房面积、净高、结构、建筑物的总层数、机房所在楼层；并结合室外天面草图画出建筑内机房所在位置的侧视图； (2) 在机房草图中标注机房的指北方向；机房长、宽、高(梁下净高)；门、窗、立柱和主梁等的位置和尺寸；其他障碍物位置、尺寸； (3) 机房内设备区查勘，纪录现有主设备厂家、型号、数量； (4) 确定机房内走线架的位置和高度，记录原有或新增走线架长度、高度、宽度，原有或新增吊挂、立柱数量； (5) 了解机房内市电容量及市电引入的情况； (6) 了解机房内交、直流供电的情况，记录现有开关电源型号、现有电源模块型号及数量、现有电源负荷情况、一次二次下电端子使用情况； (7) 了解机房内蓄电池、空调情况，记录现有蓄电池厂家型号、数量、配置及安装方式； (8) 确定机房内馈线窗的位置和高度，记录现有馈线窗孔洞使用情况； (9) 了解传输系统情况。记录现有综合柜使用情况，包括内置DDF、ODF、传输设备（如光端机、PTN）使用情况，综合柜内部空间空余情况；记录现有传输设备型号和数量； (10) 确定机房接地情况，记录现有地线排使用情况； (11) 记录现有空调数量及功率； (12) 记录新增设备型号、数量、配置、安装方式（如新增的主设备、电源模块、电池等），并在设备草图中进行标注； (13) 在机房时应从不同角度拍摄机房照片，必要时对局部特别情况(馈线窗、封洞板、室内接地铜排、走线架、馈线路由、原有设备和预安装设备位置)拍摄照片记录； 6. 草图绘制 现场草图内容必须完整，包含地形图、基站室内室外图等内容。 所有的草图必须都有正确的指北方向。室外、室内图的指北方向要一致、相互对应。 (1) 草图主要内容 1) 站址地形图； 2) 天馈安装示意图； 3) 室内设备平面图； 4) 室内走线路由图； 如仍无法说明基站总体情况时可增加： 5) 设备端面图（如综合柜、开关电源端面图）； 6) 基站资源分配图； 7) 建筑物立面图； 草图应画得较为工整，信息越详细越好。 (2) 站址地形图 站点地形图不能画的太简单，需标明具体参考点，如道路、村庄、地标建筑等，需要能够正确标明基站的分布位置； (3) 天馈安装示意图 天馈安装示意图由天馈俯视图、天馈侧视图、设备线缆表、说明备注等组成。 室外俯视图。需绘制天面总体平面图，标明机房天面障碍物信息；塔桅在天面的准确位置；室外天馈、机房、走线架的相对位置信息及馈线路由(室外走线架及爬梯)；各安装平台的高度、抱杆及方位；所有原有及新增天线的方位角；GPS天线安装位置。 室外侧视图。需标明机房天面障碍物信息；详细记录塔桅类型，室外天馈、机房、走线架的相对位置信息及馈线路由(室外走线架及爬梯，馈线下爬与机房馈线入口洞的相对位置)；各安装平台的高度、抱杆及方位；所有原有及新增天线的安装位置、天线挂高信息；GPS天线安装位置及挂高信息。 (4) 室内设备平面图 设备平面图包括机房长宽高尺寸，门、窗、梁(上、下)、柱等的位置、尺寸(含高度)，室内原有设备(含空调、蓄电池等)的平面布置、设备尺寸(含高度)及标注，新增设备的数量、平面布置、设备尺寸(含高度)及标注等。室内如有其他障碍物(管子等)，应注明障碍物的位置、尺寸(含高度)。 (5) 室内走线路由图 室内走线路由图主要包括： 1) 原有或新增走线架的安装位置及长度； 2) 吊挂、立柱的安装位置及数量； 3) 馈线窗、室内接地排的安装位置及数量； 4) 接地扁铁安装位置； 5) 室内相关设备线缆（电源线、地线、光纤）的连接路由。 如需要还可在平面图中增加以下内容： 在平面图适当地方画出馈线窗孔洞使用情况图，如不能满足本期工程要求，需说明如何改造或新增。 在平面图适当地方画出室内接地排使用情况图，如不能满足本期工程要求，需说明如何改造或新增。 在平面图适当地方画出空开分配情况图，说明每路空开下挂的设备情况，剩余空开的路数、容量能否满足本期工程新增设备的要求，如不能满足需说明如何改造。 7. 勘查照片 勘查照片必须包含环境照、室外室内设备照、设备端子照等照片。 勘查照片内容必须完整，设备面板及端子照片必须清晰、不模糊。
