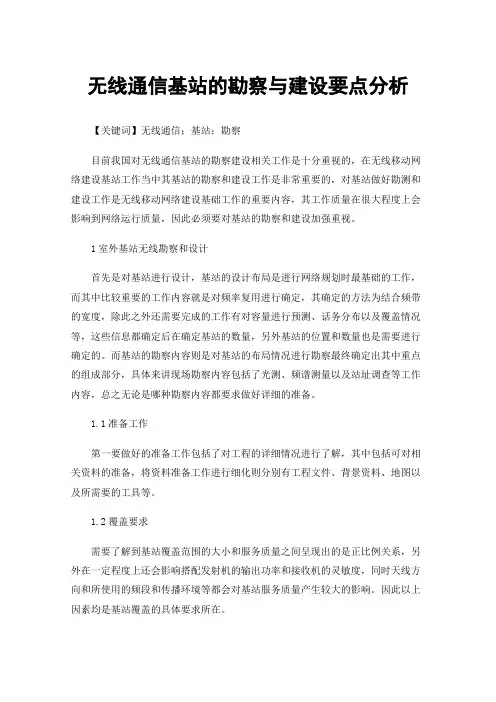

无线通信基站的勘察与建设要点分析【关键词】无线通信；基站；勘察目前我国对无线通信基站的勘察建设相关工作是十分重视的，在无线移动网络建设基站工作当中其基站的勘察和建设工作是非常重要的，对基站做好勘测和建设工作是无线移动网络建设基础工作的重要内容，其工作质量在很大程度上会影响到网络运行质量，因此必须要对基站的勘察和建设加强重视。

1室外基站无线勘察和设计首先是对基站进行设计，基站的设计布局是进行网络规划时最基础的工作，而其中比较重要的工作内容就是对频率复用进行确定，其确定的方法为结合频带的宽度，除此之外还需要完成的工作有对容量进行预测、话务分布以及覆盖情况等，这些信息都确定后在确定基站的数量，另外基站的位置和数量也是需要进行确定的。

而基站的勘察内容则是对基站的布局情况进行勘察最终确定出其中重点的组成部分，具体来讲现场勘察内容包括了光测、频谱测量以及站址调查等工作内容，总之无论是哪种勘察内容都要求做好详细的准备。

1.1准备工作第一要做好的准备工作包括了对工程的详细情况进行了解，其中包括可对相关资料的准备，将资料准备工作进行细化则分别有工程文件、背景资料、地图以及所需要的工具等。

1.2覆盖要求需要了解到基站覆盖范围的大小和服务质量之间呈现出的是正比例关系，另外在一定程度上还会影响搭配发射机的输出功率和接收机的灵敏度，同时天线方向和所使用的频段和传播环境等都会对基站服务质量产生较大的影响。

因此以上因素均是基站覆盖的具体要求所在。

1.3站址选择所有的准备工作和覆盖要求都达成后，接下来需要进行的就是对地址的选择，站址确定后则是分析原有的网络状况，其中包括了人口分布、习惯、城市结构等和街道分布以及施工周边自然情况等综合情况进行考量，最终选出最为合适的施工地址。

1.4天馈设计天馈系统主要是由合分路单元、馈线、塔放和天线等组合而成。

合分路单元的主要作用就是完成收发信号的双向工作，发射信号的合路以及接收信号的滤波、低噪声放大和分路。

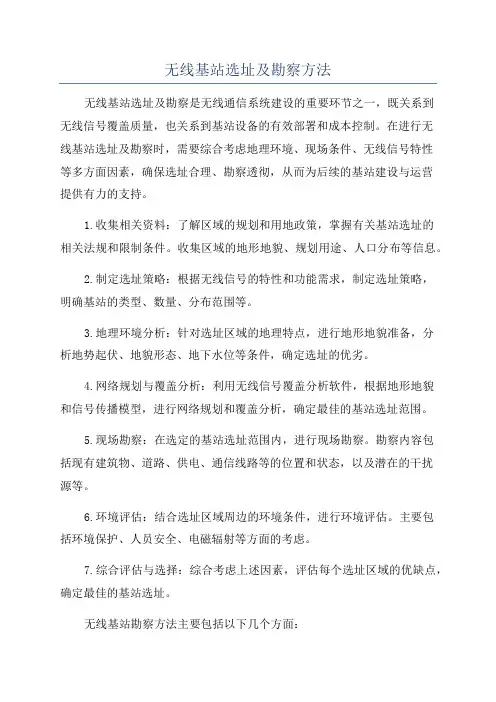

无线基站选址及勘察方法无线基站选址及勘察是无线通信系统建设的重要环节之一，既关系到无线信号覆盖质量，也关系到基站设备的有效部署和成本控制。

在进行无线基站选址及勘察时，需要综合考虑地理环境、现场条件、无线信号特性等多方面因素，确保选址合理、勘察透彻，从而为后续的基站建设与运营提供有力的支持。

1.收集相关资料：了解区域的规划和用地政策，掌握有关基站选址的相关法规和限制条件。

收集区域的地形地貌、规划用途、人口分布等信息。

2.制定选址策略：根据无线信号的特性和功能需求，制定选址策略，明确基站的类型、数量、分布范围等。

3.地理环境分析：针对选址区域的地理特点，进行地形地貌准备，分析地势起伏、地貌形态、地下水位等条件，确定选址的优劣。

4.网络规划与覆盖分析：利用无线信号覆盖分析软件，根据地形地貌和信号传播模型，进行网络规划和覆盖分析，确定最佳的基站选址范围。

5.现场勘察：在选定的基站选址范围内，进行现场勘察。

勘察内容包括现有建筑物、道路、供电、通信线路等的位置和状态，以及潜在的干扰源等。

6.环境评估：结合选址区域周边的环境条件，进行环境评估。

主要包括环境保护、人员安全、电磁辐射等方面的考虑。

7.综合评估与选择：综合考虑上述因素，评估每个选址区域的优缺点，确定最佳的基站选址。

无线基站勘察方法主要包括以下几个方面：1.地形地貌勘察：根据选址区域的地形地貌特征，选择合适的方法对地势、地貌、地质等进行详细勘察和测量。

2.现有建筑物勘察：记录现有建筑物的位置、结构、高度等信息，分析是否对无线信号的传播和覆盖产生影响。

3.供电勘察：了解供电系统的位置、容量等情况，确保基站设备的正常供电。

4.通信线路勘察：了解通信线路的走向和分布，避免与其冲突或干扰。

5.干扰源勘察：对周边的干扰源进行勘察，如高压输电线路、大型机械设备等，排除可能产生的干扰。

6.环境保护勘察：了解选址区域的环境保护情况，以及对环境的影响程度，保护生态环境。

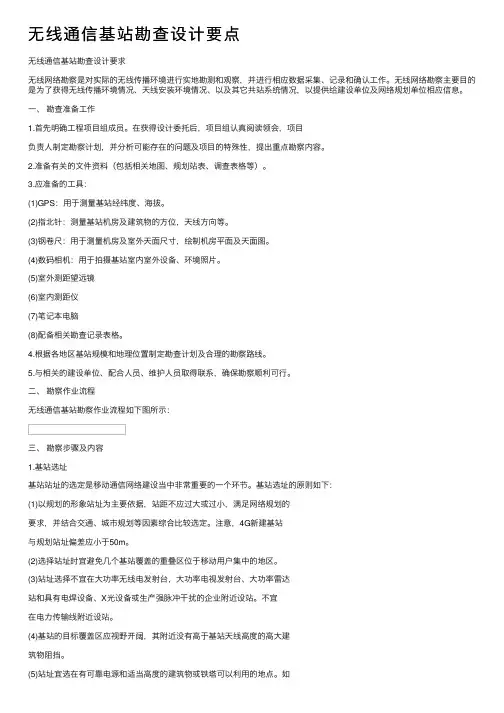

⽆线通信基站勘查设计要点⽆线通信基站勘查设计要求⽆线⽹络勘察是对实际的⽆线传播环境进⾏实地勘测和观察，并进⾏相应数据采集、记录和确认⼯作。

⽆线⽹络勘察主要⽬的是为了获得⽆线传播环境情况、天线安装环境情况、以及其它共站系统情况，以提供给建设单位及⽹络规划单位相应信息。

⼀、勘查准备⼯作1.⾸先明确⼯程项⽬组成员。

在获得设计委托后，项⽬组认真阅读领会，项⽬负责⼈制定勘察计划，并分析可能存在的问题及项⽬的特殊性，提出重点勘察内容。

2.准备有关的⽂件资料（包括相关地图、规划站表、调查表格等）。

3.应准备的⼯具：(1)GPS：⽤于测量基站经纬度、海拔。

(2)指北针：测量基站机房及建筑物的⽅位，天线⽅向等。

(3)钢卷尺：⽤于测量机房及室外天⾯尺⼨，绘制机房平⾯及天⾯图。

(4)数码相机：⽤于拍摄基站室内室外设备、环境照⽚。

(5)室外测距望远镜(6)室内测距仪(7)笔记本电脑(8)配备相关勘查记录表格。

4.根据各地区基站规模和地理位置制定勘查计划及合理的勘察路线。

5.与相关的建设单位、配合⼈员、维护⼈员取得联系，确保勘察顺利可⾏。

⼆、勘察作业流程⽆线通信基站勘察作业流程如下图所⽰：三、勘察步骤及内容1.基站选址基站站址的选定是移动通信⽹络建设当中⾮常重要的⼀个环节。

基站选址的原则如下：(1)以规划的形象站址为主要依据，站距不应过⼤或过⼩，满⾜⽹络规划的要求，并结合交通、城市规划等因素综合⽐较选定。

注意，4G新建基站与规划站址偏差应⼩于50m。

(2)选择站址时宜避免⼏个基站覆盖的重叠区位于移动⽤户集中的地区。

(3)站址选择不宜在⼤功率⽆线电发射台，⼤功率电视发射台、⼤功率雷达站和具有电焊设备、X光设备或⽣产强脉冲⼲扰的企业附近设站。

不宜在电⼒传输线附近设站。

(4)基站的⽬标覆盖区应视野开阔，其附近没有⾼于基站天线⾼度的⾼⼤建筑物阻挡。

(5)站址宜选在有可靠电源和适当⾼度的建筑物或铁塔可以利⽤的地点。

如果建筑物的⾼度不能满⾜基站天线⾼度要求，需要建铁塔时，应有屋顶设塔或地⾯⽴塔的条件，并征得⼟地专业的同意。

无线基站选址及勘察方法随着移动通信技术的快速发展，无线基站作为通信网络的重要组成部分，在城市和农村地区广泛分布。

基站的选择和勘察是建设高效可靠的通信网络的关键步骤。

本文将介绍无线基站选址的一般原则和勘察方法。

一、无线基站选址原则1.覆盖范围：基站的选址必须能够覆盖到通信网络所辖区域内的绝大部分区域，以提供稳定的信号覆盖。

2.地形和环境条件：基站选址时要考虑地势坡度、高度和建筑物密度等因素，有利于信号传输和接收。

3.电磁环境：潜在的干扰源会削弱或干扰基站的信号，所以基站选址要尽可能远离电磁污染源。

4.便捷性：基站选址要尽量选择交通便利、施工条件较好的地方，以减少工程建设的成本和时间。

5.安全性：基站选址要考虑安全因素，尽量避开悬崖、地震带、水域等不安全地区。

二、勘察方法1.地理勘察：通过地形图、地貌图、卫星图像等信息，了解基站周围的地理环境和地形地貌特征，包括山地、丘陵、平原、湖泊、河流等，确定基站选址范围。

2.环境勘察：调查基站周围的建筑物密度、土地利用情况、潜在的干扰源等环境因素，分析对信号质量的影响，以确保基站选址的稳定性。

3.电磁勘察：通过使用电磁波测量仪器和分析软件，评估基站选址附近的电磁干扰强度和频率使用情况，避免可能的干扰源和频率冲突。

4.技术勘察：基站勘察人员应根据通信网络规划要求，选择适当的基站类型、功率和天线高度等参数，根据实际情况确定基站位置。

5.交通勘察：调查基站附近的交通流量和道路情况，选择交通便利和交通阻塞较少的地点，以确保基站施工和维护的便利性。

6.安全勘察：评估基站附近的安全风险，避免选择潜在的自然和人为灾害风险区域，确保基站设备的安全运行。

7.法律勘察：了解基站选址地区的法律法规要求，包括用地政策、建设许可和环保要求等，确保基站建设符合相关法律规定。

总之，无线基站的选址和勘察必须综合考虑地理、环境、电磁和技术等因素，以保证基站的稳定性和高效性。

基于对现场情况的详细调查和分析，选择合适的基站位置，有助于建设高效可靠的通信网络。

第四章，移动通信基站无线勘察与设计基站的勘测与布局是无线移动网络建设的基础，它不仅体现了网络规划的系统设计水平也决定了今后网络的格局，另外它的好坏决定了网络运行的质量，起着不可缺少的作用，因此对基站的勘测与布局能否掌握，对安装、维护和网络规划工作的顺利开展有着重要的意义。

第一节;室外基站无线勘察与设计1;业务简介确定基站的初始布局是规划网络的首要工作，具体包括：a、根据频带宽度决定频率复用方式；b、根据容量预测、话务分布、覆盖要求等条件，估算所需基站数量；c、确定基站的理论位置；d、假定基站的有关参数（网络层次结构、发射功率、天馈系统、天线类型、挂高、方向、下倾角等）。

基站勘测是确定基站布局的重要部分，基站的现场勘测包括光测、频谱测量和站址调查。

光测,基站周围建筑环境、自然环境,频谱测量;电磁背景环境,站址调查,天线、设备的安装条件,电源、传输供应2;准备工作熟悉工程概况，尽量收集跟项目相关的各种资料，主要包括以下内容：工程文件,背景资料现有网络情况,地图,配置清单,准备工具，确保工具可用：数码相机,GPS卫星接收机,指南针,尺子,便携电脑.3;覆盖要求一个基站的覆盖范围主要取决于以下因素：服务质量指标,发射机输出功率,接收机的可用灵敏度,天线的方向性和增益,使用频段,传播环境,分集接收的应用, 4;站址选择在做好准备工作、了解覆盖要求以后，即可开始选择站址。

在确定站址的过程中，需要考虑以下信息：原有网络情况,人口分布与当地习惯,城市结构及城镇分布,主要街道及其交通流量,山地、湖泊、河流、海岸线,等自然环境,长远发展趋势等.站址选择的具体原则如下：a、站址应尽量选在规则网孔中的理想位置，其偏差不应大于基站半径的四分之一；b、在不影响基站布局的情况下，尽量选择现有设施，以减少建设成本和周期；C、市区边缘或郊区的海拔很高的山峰(与市区海拔高度相差100～300米以上），一般不考虑作为站址，一是为便于控制覆盖范围，二也是为了减少工程建设的难度，方便维护；d、新建基站应选在交通方便、市电可用、环境安全及少占良田的地方e、避免在大功率无线电发射台、雷达站或其他干扰源附近建站；f 、新建基站应设在远离树林处以避开接收信号的快速衰落,g、在山区、岸比较陡或密集的湖泊区、丘陵城市及有高层金属建筑的环境中选址时要注意信号反射及时间色散的影响；h、在市区楼群中选址时，可巧妙利用建筑物的高度，实现网络层次结构的划分；i、建网初期基站数量较少时，选择的站址应保证重点地区有良好的覆盖。

无线基站建设方案及勘察 工作方法广东省电信规划设计院有限公司 移动通信咨询设计院 陈伟杰 2011.12.271、基站建设方案的基本知识 1.1 无线网络结构 1.2 基站建设模式 1.3 站点条件要求 2、典型区域/场景的站点建设方案 3、基站查勘的工作流程 4、基站的美化隐蔽措施目 录GSM网络结构原理图BSS系统MSC/VLR MS BTS PCU MS BTS SGSN GPRS IP Network BSCHLRPSTN PLMN Network SubSystemMGWSS7 NetworkEIR AUCGGSN Base Station System Internet GPRS SystemØ GSM网络的无线设备网元主要有：ü ü ü MS：移动台 BTS：基站 BSC：基站控制器PDNBSC（基站控制器）Base Station ControllerØ 基站控制器（BSC）是基站子系统（BSS）的控制部分， 负责对下属基站（BTS）的综合管理，包括接口、链路 资源、运行性能及操作维护等。

Ø Ø 完成BSS系统与NSS（网络子系统）系统的对接功能，包 括电路域及分组域两部分。

主要功能：无线信道分配、呼叫建立、切换管理、与Ｍ ＳＣ连接、控制多个ＢＴＳBSC从逻辑上可分为以下功能模块：IP 业务框级 ATM 接口处理模块 IP Switch Platform IP Switch Platform TDM系统级信令 控制 模块业务 处理 模块时钟 模块综合 管理 模块电源、 环境 监控 模块1. 2. 3. 4. 5. 6. 7.数据交换模块 信令控制模块 业务处理模块 接口处理模块 时钟模块 综合管理模块 电源、环境监控模块BTS（基站） Base Transceiver StationØ 基站（BTS）属于基站子系统的无线部分，是由基站控制 器（BSC）控制，服务于某个小区的无线收发设备 Ø 完成BSC与无线信道之间的转换，实现BTS与移动台 （MS）之间的无线传输及相关的控制 Ø BTS主要功能：有线－无线间的转换、RF测量、天线分集、 加密、跳频、非连续发射、时间调制、监视与测试Ø BTS主要功能模块1. 中央控制单元 2. 传输接口模块 3. 基带处理模块 4. 射频处理模块 5. 时钟模块 6. 电源及防雷模块 7. 天馈子系统BSC 传输接 口单元 基带处理 (BBU)BTS逻辑结构图射频处理 天馈系统 -48V/24V DC控制单元电源部分GSM无线设备介绍按设备类型分： 按适用环境分：BTS（基站） 分类按供电方式分：宏基站/微基站 分布式基站 射频拉远室外型 室内型直流(48V/+24V） 交流（220V）1 2 3室外一体化机柜 分布式 室内安装 室外集中安装拉远式 射频模块/ RRU 基带处理模块BBU4如RBS6601设备：BBU、RRU可组合成多种形态基站，适应并满足不同的站址安装要求，如 设备室内集中安装、室内分布安装、室外集中安装、室外分布安装。

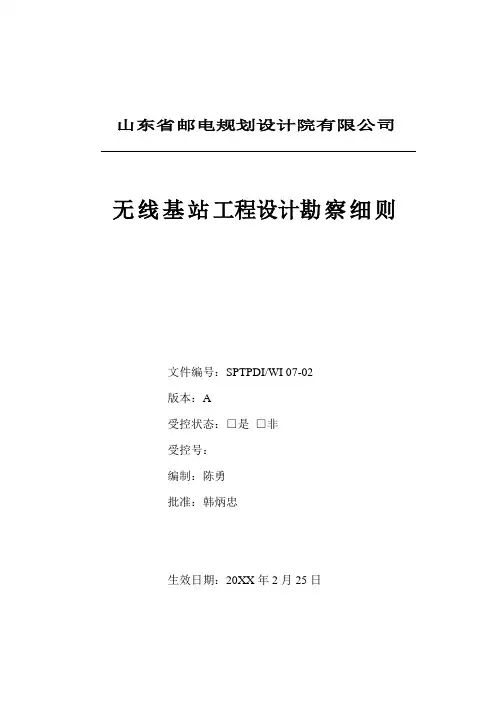

山东省邮电规划设计院有限公司无线基站工程设计勘察细则文件编号：SPTPDI/WI 07-02版本：A受控状态：□是□非受控号：编制：陈勇批准：韩炳忠生效日期：20XX年2月25日目录1、目的 (1)2、适用范围 (1)3、职责 (1)4、资格 (1)5、工作程序 (1)5.1勘察准备 (1)5.1.1勘察资料准备 (1)5.1.2勘察工具及用品 (1)5.1.3与建设单位的沟通 (2)5.2实施勘察 (2)5.2.1勘察碰头会 (2)5.2.2新建基站勘察 (2)5.2.2.1新建铁塔 (2)5.2.2.2确定机房和设备的安装位置 (2)5.2.2.3相关配合问题 (3)5.2.3扩建基站勘察 (3)5.2.3.1现有铁塔 (4)5.2.3.2现有机房设备安装情况 (4)5.2.4勘察总结会议 (5)5.3勘察报告 (5)5.4有关说明 (5)1、目的为无线基站工程设计现场勘察提供指南，确保勘察结果满足工程设计质量要求。

2、适用范围适用于移动通信、无线寻呼、无线市话、微波传输等无线基站新建或扩建工程设计的勘察控制。

3、职责所主管或项目负责人组织勘察设计人员实施现场勘察。

4、资格项目负责人应具备助理工程师资格，同时参加工作两年以上。

5、工作程序5.1 勘察准备5.1.1勘察资料准备(1)项目负责人（所主管）根据“设计任务书”的要求，组织勘察人员对工程建设规模及相关文件资料，进行充分的讨论和认识，确定勘察范围及内容。

(2)收集原始设计文件（扩建基站），相关机房平面图，军用地图（1：5万）等资料。

(3)勘察报告记录专用纸，勘察工作备忘录。

5.1.2 勘察工具及用品(1)测量用GPS、罗盘仪、7.5m钢卷尺、30m皮卷尺，相机、胶卷、电池等。

(2)直尺、三角尺、文件夹、记录笔、橡皮等用品。

(3)按公司的相关管理规定，提前申请勘察用车及费用。

5.1.3与建设单位的沟通与建设单位确认勘察日程及相关事宜。

5.2 实施勘察5.2.1 勘察碰头会到达勘察现场后，应与建设单位就工程勘察内容、日程安排及相关工作配合等事宜进行协商，确保勘察工作顺利进行。
