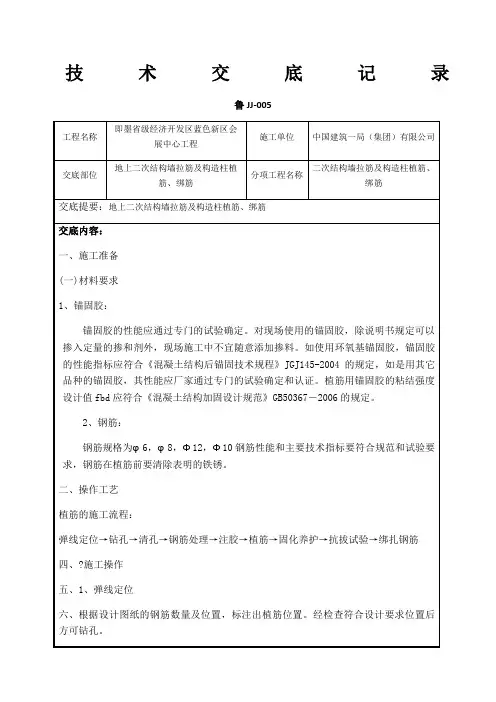

地上二次结构墙拉筋及构造柱植筋、绑筋技术交底讲解学习

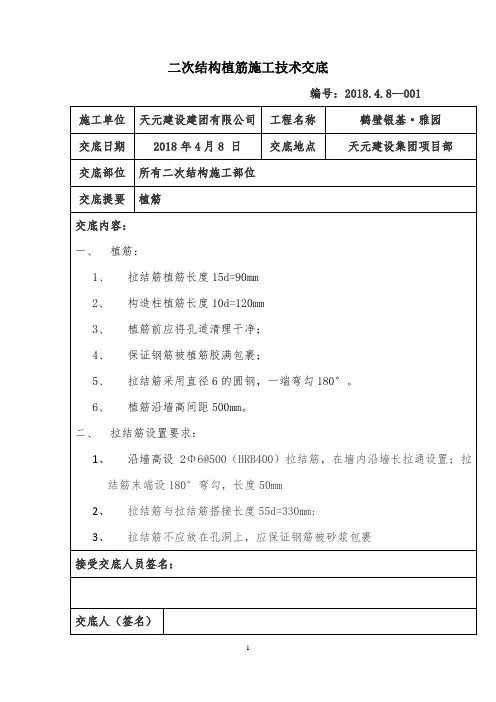

二次结构植筋施工技术交底
编号：2018.4.8--001
施工单位
天元建设建团有限公司
工程名称
鹤壁银基·雅园
交底日期
2018年4月8日
交底地点
天元建设集团项目部
交底部位
所有二次结构施工部位
交底提要
植筋
交底内容：
一、植筋：
1、拉结筋植筋长度15d=90mm
2、构造柱植筋长度10d=120mm
3、植筋前应将孔道清理干净；
接受交底人员签名：
交底人（签名）
4、保证钢筋被植筋胶满包裹；
5、拉结筋采用直径6的圆钢，一端弯勾180°。
6、植筋沿墙高间距500mm。
二、拉结筋设置要求：
1、沿墙高设2Φ6@500（HRB400）拉结筋，在墙内沿墙长拉通设置；拉结筋末端设180°弯勾，长度50mm
2、拉结筋与拉结筋搭接长度应保证钢筋被砂浆包裹

技术交底记录TJ1.5
墙体拉结筋示意图 φ6.5钢筋
三）质量技术要求：
1、构造柱、圈梁、拉结筋的植筋位置符合设计及规范要求；
2、植筋打眼的直径、深度符合要求；
3、构造柱、圈梁、拉结筋使用的钢筋尺寸、规格、数量符合设计及规范要求；
4、钢筋采用焊接时，焊接的长度和焊缝符合设计及规范要求。

四）安全文明施工
1、现场使用的安全帽、网带、漏电保护器应有生产许可证、质量检测证、生产合格证，不得超过有效期。

2、进场全体职工必须遵章守纪，无违章指挥、违章作业行为。

各级管理人员佩戴其身份的证卡。

3、严禁酒后作业，现场禁止吸烟，打闹。

5、严格控制施工噪音，白天不得大于70分贝，晚上不大于50分贝。

技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。

技术接底记录之阳早格格创做
鲁JJ005
支配历程中，墙体推筋没有得漏搁.特殊部位特殊创制.
当砌体与现浇结构相接时，推筋采与植筋法，伸进砌体内没有小于1000mm.核心间树坐构制柱时，推筋必须贯脱构制柱，从柱边起伸进墙内1000mm，推筋直钩内凸2mm，并用朱笔圈绘搞佳标记表记标帜.墙少其余树坐.
2)构制柱树坐
构制柱树坐按如下准则树坐：
①钢筋混凝土构制柱GZx详图及安插详睹动工仄里图.
②当动工仄里图已标注时，按下列央供树坐：
当已标注构制柱编号与配筋时，构制柱薄度共墙薄，宽度为200，配筋HRB400 4φ10，φ6.5@100/200.
③构制柱必须先绑扎钢筋后砌墙，砌成马牙槎状，先退后进（进退各60mm）.马牙槎下度250mm（即一皮砌块下度）.
④构制柱正在上、下二端及拆接天区按加稀央供树坐箍筋，加稀区范畴1.6La.
3)圈梁树坐
①梁宽共墙薄，梁下120mm，配筋HPB235 4φ12，φ6.5@200.圈梁可与过梁设正在共一位子.
②电梯井讲圈梁QL1沿四里树坐，树坐间距按电梯工艺图决定，睹现场植筋位子，树坐
③当墙薄≤120mm时，墙下中部树坐火仄圈梁QL.
4)过梁树坐（包罗拆置预留洞＞300mm宽的洞心）
修制工程品量监督总站监制。

④构造柱在上、下两端及搭接区域按加密要求设置箍筋，加密区范围1.6La。
3)圈梁设置
①梁宽同墙厚，梁高120mm，配筋HPB2354φ12，φ6.5@200。圈梁可与过梁设在同一位置。
②电梯井道圈梁QL1沿四周设置，设置间距按电梯工艺图确定，见现场植筋位置，设置
③当墙厚≤120mm时，墙高中部设置水平圈梁QL。
6、植筋
首先将配置好的结构胶注入孔内，并将结构胶涂于钢筋锚固端(宜2-3mm)，然后缓慢将钢筋插入孔内,同时要求钢筋旋转,使结构胶从孔口溢出,排出孔内空气，钢筋外露部分长度保证工程需要。
7、养护
植筋施工完毕后注意保护，48小时之内严禁有任何扰动，以保证结构胶的正常固化。
8、检测试验
植筋完毕养护以后要对所用钢筋及植筋胶进行现场拉拔试验，以确定钢筋及植筋胶是否符合设计要求。
2)构造柱设置
构造柱设置按如下原则设置：
①钢筋混凝土构造柱GZx详图及布置详见施工平面图。
②当施工平面图未标注时，按下列要求设置：
当未标注构造柱编号与配筋时，构造柱厚度同墙厚，宽度为200，配筋HRB4004φ10，φ6.5@100/200。
③构造柱必须先绑扎钢筋后砌墙，砌成马牙槎状，先退后进（进退各60mm）。马牙槎高度250mm（即一皮砌块高度）。
9、绑钢筋浇筑混凝土
检测试验合格后就可进行下道工序施工。
五、?植筋注意事项
1、植筋后，一般不允许在所植钢筋上焊接，如确实需要焊接时，焊点距离基材混凝土表面应大于15d，且应采用冰水浸渍的毛巾包裹植筋外露部分的根部。
2、注意天气变化，植筋施工开始前要查看天气预备，要确保在植筋施工期间天气状况良好，不要在阴雨天气施工。针对本工程在内部施工，故无需考虑天气因素的影响。
