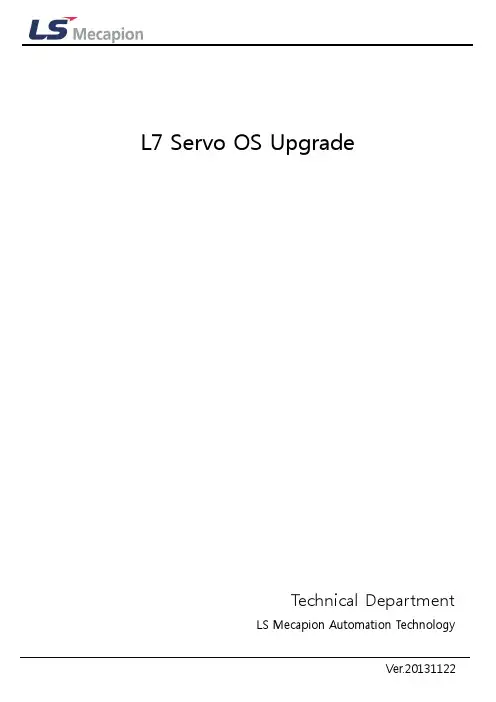

L7 Servo OS Upgrade
Technical Department
LS Mecapion Automation T echnology
Ver.20131122
Technical Document
1-2
首先安装以下所示所有程序.
□为伺服驱动器调试软件
□为软件及USB驱动程序
使用USB线,将L7驱动器与电脑连接.并为驱动器上控制电. *控制电为L7驱动器接线端标有“C1、C2”的两个接线孔.
打开刚刚安装好的“LIVE-I.C.E ”软件.
4.根据需求,选择L7驱动器类型.
点击 Start 后进入操作界面.
L7 Servo OS Upgrade
找到上图中红框所示“OS”选项.
点击“OS Upgrade”出现以下提示
1-3
Technical Document
1-4
点击“OK”启动L7 Upgrader
*下载前请注意：断开驱动器动力电（即：L1、L2、L3）
确认USB线缆连接正常.
确保下载过程中驱动器控制电供电正常.
打开文件后,点击“Com Set”
当“Ready”变为激活状态后点击“Ready”
最后点击“Download”,等待“Progress”进度完成.
点击“…”找到驱动器升级所需
的“.HEX ”文件,打开.
2
1
3 4。
目录目录目录 (I)前言 (1)安全注意事项 (1)1 概况 (3)1.1 综合技术指标 (3)1.2 伺服驱动器铭牌说明 (5)1.3 各型号功率规格 (6)1.4 伺服驱动器各部件名称说明 (6)1.5 伺服驱动器的外形尺寸与安装尺寸 (7)2 开箱检查 (8)3 安装 (9)3.1 伺服驱动器运行的环境条件 (9)3.1.1 温湿度 (9)3.1.2 海拔高度 (9)3.1.3 其它环境要求 (10)3.2 伺服驱动器的安装 (10)3.2.1 安装 (10)3.2.2 安装方向与间隔 (11)3.2.3 防止异物进入 (12)4 信号与接线 (13)4.1 系统配置 (14)4.1.1 伺服驱动器与外部设备连接图 (14)4.1.2 线径选择表 (15)4.2 主回路接线（X1,X2插头） (16)4.2.1 概览 (16)4.2.2 单相220V电源输入接线图 (17)4.2.3 三相220V电源输入接线图 (18)4.3 编码器接线（CN2插头） (19)4.3.1 概览 (19)4.3.2 伺服驱动器CN2引脚排列及信号定义 (19)目录4.4 与PC或HOST的连接（CN3插头） (20)4.5 输入输出信号接线（CN1插头） (21)4.5.1 概览 (21)4.5.2 开关量输入电路接线 (22)4.5.3 脉冲量输入电路接线 (23)4.5.4 模拟量输入电路接线 (24)4.5.5 开关量输出电路接线 (25)4.5.6 编码器反馈信号分频输出电路接线 (26)4.5.7 模拟量输出电路接线 (27)4.5.8 CN1引脚排列及信号解释 (27)4.6 电磁制动器接线 (33)5 运行与操作 (34)5.1 运行 (34)5.1.1 标准接线举例 (34)5.1.2 初次接通电源 (38)5.1.3 伺服运行前自检 (39)5.1.4 伺服运行前参数设置 (39)5.1.5 点动试运行 (40)5.1.6 伺服使能 (40)5.1.7 伺服停机/停止运行 (41)5.1.8 时序图 (42)5.2 显示与操作 (46)5.2.1 显示流程 (46)5.2.2 状态显示 (48)5.2.3 参数设置 (49)5.2.4 辅助功能 (49)5.2.5 报警显示 (50)5.2.6 报警清除 (51)6 参数详细说明 (52)6.1 基本参数(PA组参数) (52)6.2 增益.滤波器参数(Pb组参数) (63)6.3 扩展参数(Pc组参数) (70)6.4 状态监视参数(Pd组参数) (82)7 增益调整 (87)7.1 参数调整的一般方法 (87)7.1.1 位置环增益调整 (89)7.1.2 速度环增益调整 (90)7.1.3 转矩环增益调整 (92)7.2 机械共振抑制 (93)7.3 增益切换功能 (94)8 通讯功能 (96)8.1 概要 (96)8.2 拓扑结构 (96)8.3 通讯协议 (97)8.3.1 协议内容 (97)8.3.2 协议说明 (97)8.3.3 通讯帧结构 (97)8.3.4 命令码及通讯数据描述 (99)8.3.5 通讯帧错误校验方式 (104)8.3.6 通讯数据地址的定义 (106)8.3.7 错误消息的回应 (107)9 故障处理 (109)9.1 故障报警代码含义及对策 (109)9.2 告警代码含义 (110)附录 (111)附录1 功能参数简表 (111)1. PA组参数(基本参数) (111)2. Pb组参数(增益.滤波器参数) (112)3. Pc组参数(扩展参数) (112)3. Pd组参数(监视参数) (114)附录2 伺服驱动器各插头信号排列图 (116)前言感谢您选用深圳市英威腾电气股份有限公司的交流永磁同步电机伺服驱动器（以下称为“伺服驱动器”）产品。

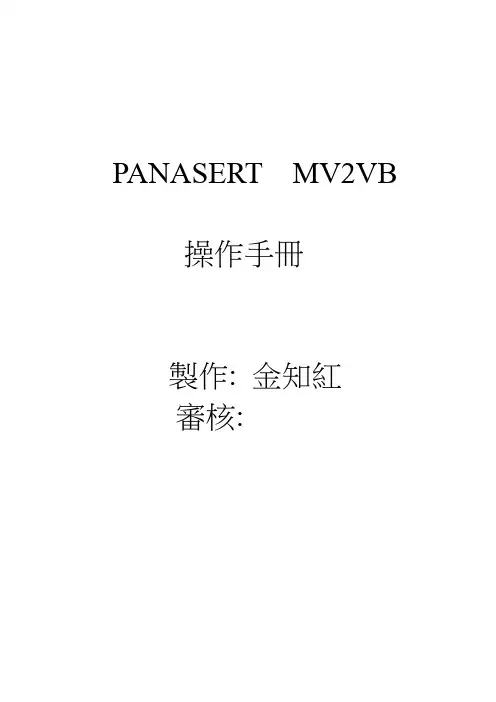

PANASERT MV2VB 操作手冊製作: 金知紅審核:一.機器操作的防護1.POWER BREAKER 處于ON狀态時,確認空氣壓力表的讀數位0.5MPA.2.不能使用空氣槍清滐機器.3.機器要定期檢查,確保機器的狀态良好.4.操作期間不要把供氣打在OFF.二.開機1.打開主電源.2.打開主控板上的MAIN CPU.3.打開OPERATIONＲＥＡＤＹ按鈕4.把模式變換到ＭＡＮＵ．5.操作模式設置到１ＢＬＯＣＫ6.關掉ＳＥＲＶＯＭＯＴＯＲ7.確認貼頭軸在原點(64度-74度),如果不在原點,利用手輪搖到原點.8.開SERVOＭＯＴＯＲ9.靠近前蓋，按ＳＴＡＲＴ按鈕清除ＳＡＦＥＴＹＳＴＯＰ10.按ＯＲＧ按鈕，使每根軸都回到原點11.選定生產程式,生產模式選擇到AUTO CONT,連續生產三.各部分介紹.1.顯示屏顯示操作屏2. 電源控制有相關的電源開關組成.如MAIN CPU OPERAYION READY等組成3. 操作控制包含操作模式開關,如START,RESET,ORG等4. 軟盤控制.利用軟盤中存儲的數據或轉換軟盤和設備之間的數據5. 用來輸入數據值和編程中的字符3.2 電源控制介紹1. SERVO MOTOR(伺服馬達)把開關打在伺服馬達的ON/OFF上ON: 伺服裝置進行鎖定OFF: 伺服裝置解除鎖定當伺服馬達開關為OFF時,用手工移動X,Y,Z軸,把開關打回到ON,各軸回原點2.FRONTＯＰＥＲＡＴＩＯＮ（前面的操作燈）指示是否能通過前面的控制板操作或不能燈亮: 前面的控制板能操作燈滅: 前面的控制板不能操作3.ＭＡＩＮCPU把電源擰到屏幕控制系統的ON/OFF時,主CPU的燈在閃爍,可以擰開它4.ＰＯＷＥＲＯＮ當設備上的電源在ＯＮ時，燈亮，ＯＦＦ時，燈滅５．ＯＰＥＲＡＴＩＯＮＲＥＡＤＹＯＮ／ＯＦＦ給控制器，ＡＣ伺服驅動裝置等供電／關電，使能操作／不能操作．ＭＡＩＮＣＰＵ燈在閃爍時，可以按下它６．ＳＴＡＲＴ用來啟動生產．當其ＬＥＤ閃爍時，可以啟動生產７．ＳＴＯＰ用來暫停生產．（燈是亮的）再次按下將其松開．當ＳＴＯＰ燈亮時，按ＳＴＡＲＴ，將只執行一步操作８．ＲＥＳＥＴ根據情況，功能變換如下：當出現錯誤時：清除該錯誤狀态當不出現錯誤時：把程序的步驟返回到頂９．ＫＥＹＢＯＡＲＤＮＵＭ指示是否可以利用鍵盤＋鍵模式10．ＫＥＹＢＯＡＲＤＣＡＭ指示是否可以從鍵盤輸入上面的字符11．ＣＬＥＡＲＳＣＲＥＥＮ用來清除控制屏的屏幕．如果不需要該屏幕，可以把它清除（不影响操作和生產）12．跟蹤球左鍵用來控制方向箭頭,打開點擊.13. 方向鍵按下四個方向鍵,可以控制X,Y,TABLE前後,左右移動,或其他操作.14. ORG此按鈕可以使各軸回歸原點.四.顯示屏功能菜單介紹1. START可進行運行模式的變更和生產狀态的顯示.AUTO(全自動) SEMI (半自動) MANU (手動)CONT (連續) EOP (單片) BLOCK(單步)機器正常運行情況下選擇: AUTO+CONT 模式STATUS : 機器運行狀态下,顯示機器各軸運行的信息TYPE : 顯示生產的品種信息FEEDER: 顯示Z軸模式和FEEDER的供料運行情況2. SETUP可進行程序的選擇3. DATE IN/OUT可進行程序的存儲,輸入,拷貝,刪除,等4. EDIT進行各種程序的編輯.NC, ARRAY, PCB, MARK, PARTS等5. MANAGE顯示生產的各種信息.如WORK RATE, PICK UP RATE, MOUNT RATE等6. SYSTEM設置PANASERT機器的系統參數五. 生產機種的轉換機種切換的順序:1.按ORG原點回歸2.支撐PIN的拆卸3.在SETUP中進行程序的選擇和搬運导軌寬度的自動調整4.基準PIN的調整5.PCB STOPPER 的調整6. SUPPORT PIN 的安裝和調整7.PCB 搬運的確認8.部品上料9.檢查確認程序,部品的正確10.選擇AUTO CONT 進行生產六. 部品交換的順序1. 部品無料時顯示:ZA\ZB PARTS ENHAUST信號燈: 部品無料時,Z軸移動中------黃燈閃亮部品無料時,Z軸停止--------紅燈閃亮2. “部品交換中”的狀态確認處於”部品交換中”時,微型信號燈的綠燈閃亮3. “部品交換SW”的切換,信號燈綠燈亮4. 打開後部安全盖5. 取出用完的FEEDER,換料6. 關上安全盖7. “部品交換SW”交換信號燈綠燈滅8. 按START 重新開始生產七. 常見錯誤1):HC0025 CASSTTE SET ERROR.料架浮起错误2):HC0046 LARGE PART PICK UP ERROR大零件吸着错误3): HC0054 PART DISCARD BOX SETTING ERROR拋料盒没有放好.4): MC0004 AIR DOWN气压低5): MC0006/7 SAFETY STOP (FRONT or REAR)保护错误6):HC0056 HANDLE INTERLOCK手轮互锁八.關機1. 模式切換到MANU2. 按ORG 使各軸回原點3. 按OPERATION OFF 按鈕4. 出現TURN ON OPERATION READY畫面,按下MAIN CPU按鈕5. TURN OFF POWER。
图1 SVI II AP遵守本国或当地的有关电器安装的规范遵守本国或当地有关防爆区域操作的规范在对该装置进行操作前，要确定该装置未供电或确认其能够在危险区域内将定位器的盖图4 单作用式定位器气体接口图5双作用式定位器气体接口连接气源在安装完定位器的气管后，按以下步骤连接气源：1：连接气源到过滤减压器上。
2：打开气源。
3：调整过滤减压器。
4：供气压力必须大于阀门驱动器弹簧的最大压力上限5-10psi。
但不能大于阀门驱动器的额定压力。
参看定位器和驱动器的使用手册。
SVI II AP 的接线为了读SVI II AP 定位器的内部参数，必须连接一个HART调制解调器到定位器。
下面图7 在本质安全区域的安装SVI II AP 的维护SVI II AP是基以模块化理念设计的。
它上面的组件能够很容易、快速的进行更换。
对于SVI II AP的维护我们推荐以下操作步骤进行：1：拆卸和安装端盖。
2：拆卸和安装I/P转换器。
3：拆卸和安装气动继电器。
4：升级显示屏。
图8 气动转换器的盖子和显示屏的盖子安装SVI II AP 显示屏的盖子注意：在更换完毕盖子后一定将定位器的电源打开更换的显示屏端盖连接了一根系索来防止导线被拉伸损坏，安装时要将系索安装到定位对于使用pilot阀芯组件的阀门进行校准需要用到Manual Stop校准操作（参看SVI II AP每个本质安全电路必须包含一个接地保护或在独立接地金属导线上运行。
本质安全系统安装注意事项1）危险区域参考设备名牌上有关安装环境的技术要求。
2）现场接线本质安全系统使用的导线必须是接地的屏蔽线，或者使用金属导线做保护。
在危险区域内使用的导线必须能够承受交流500V R.M.S对地电压的一分钟测试。
安装时一定要遵守安装使用手册中内容进行。
安装中包括的栅栏接地要遵循使用国家有关的安装要求。
美国工厂共同标准：ANSI/ISA RP12.6（对于危险区域本质安全安装），国家电气法规ANSI/NFPA 70。
81853551EX 标记2适用文件3认证的产品4安全4.1安全注意事项–本设备在规定的运行条件下可应用于爆炸性气体环境 2 区。
–本设备只允许使用至少符合 ISO8573-1:2010 [7:4:4] 质量等级的压缩空气运行。
工作介质注意事项：不允许用润滑介质工作。
–本产品不能用于其它介质。
–在爆危区域外吸入工作介质。
–在有爆炸危险的区域以外，或者在适用于可控区域的防爆等级下连接裸露的电缆终端。
–只能在潜在爆炸性区域以外执行所有作业。
–关于产品的一切工作仅允许由具备资质的专业人员进行，这些专业人员对工作进行评估并识别出危险。
–请在原装状态下使用本装置，切勿擅自进行任何改动。
–仅使用经批准用于该防爆等级的电气控制装置 è /catalogue。
–仅使用适合该防爆等级的附件 è /catalogue。
4.2按规定使用阀岛用于控制气动执行元件。
4.3标记 X：特殊条件–将设备安装在防护等级至少为 IP54 的壳体中（根据 EN 60079-0）。
–不能在有电压时断开或打开。
–通过卡夹 NEAU-M12-GD 或带有特殊锁的额外外壳来避免插头脱开。
–采取适当的安装措施防止壳体带静电–在所有插头前使用额外的电缆应力消除装置。
–防止设备受到任何冲击载荷影响。
–防止设备受到紫外线辐射。
–环境温度：–5 °C £ Ta £ +50 °C–用端盖封闭未使用的输入和输出。
–过压被限制为最大额定电压的 140%。
–该设备只能在污染等级不超过 2（依据 IEC 60664-1 定义）的环境中使用。
5功能阀岛是用于控制气动驱动系统的可配置功能单元。
6调试–用堵头封闭未使用的开口。
–用保护盖封闭未使用的电接口。
7运行8维护–设备无需维护。
–在个别情况下可以更换易损件及备件。
此类维修只能由经过培训并授权的专业人员执行。
9技术参数。

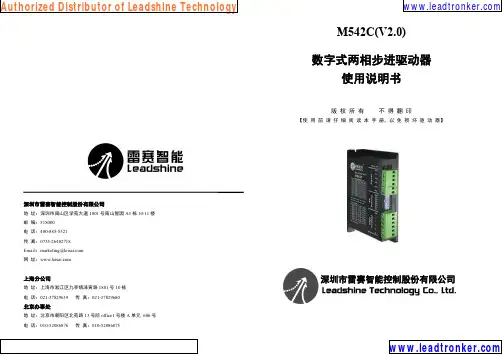

深圳市雷赛智能控制股份有限公司地址：深圳市南山区学苑大道1001号南山智园A3栋10-11楼邮编：518000电话：400-885-5521传真：*************Email：********************网址：上海分公司地址：上海市淞江区九亭镇涞寅路1881号10栋电话：************传真：************北京办事处地址：北京市朝阳区北苑路13号院office1号楼A单元606号电话：************传真：************M542C(V2.0)数字式两相步进驱动器使用说明书版权所有不得翻印【使用前请仔细阅读本手册，以免损坏驱动器】深圳市雷赛智能控制股份有限公司目录一、产品简介 (2)1.概述 (2)2.特点 (2)3.应用领域 (2)二、电气、机械和环境指标 (2)1.电气指标 (2)2.使用环境及参数 (3)3.机械安装图 (3)4.加强散热方式 (4)三、驱动器接口和接线介绍 (4)1.接口描述 (4)2.控制信号接口电路 (5)3.控制信号时序图 (5)4.控制信号模式设置 (6)5.接线要求 (6)四、电流、细分拨码开关设定和参数自整定 (7)1.电流设定 (7)2.细分设定 (7)3.参数自整定功能 (8)五、供电电源选择 (8)六、电机选配 (8)1.电机选配 (9)2.电机接线 (9)3.输入电压和输出电流的选用 (10)七、典型接线案例 (10)八、保护功能 (11)九、常见问题 (12)1.应用中常见问题和处理方法 (12)2.用户常见问题解答 (13)雷赛产品保修条款 (14)M542C(V2.0)数字式两相步进驱动器一、产品简介1.概述M542C(V2.0)是雷赛公司新推出的数字式两相步进电机驱动器，采用最新32位DSP技术，用户可以设置常用的8档细分以及8档电流，能够满足大多数场合的应用需要。
由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果,低中高速运行都很平稳，噪音超小。

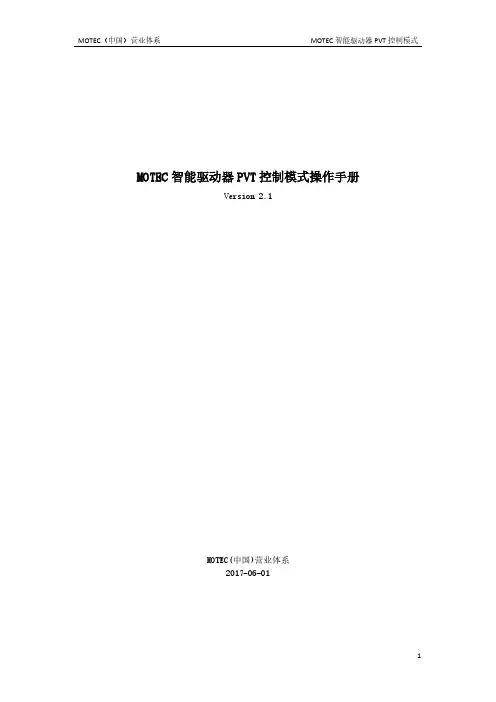

MOTEC智能驱动器PVT控制模式操作手册Version 2.1MOTEC(中国)营业体系2017-06-01版本说明：2017年11月06日发行，Version 2.1；版权信息：本手册为MOTEC(中国)营业体系（以下简称“MOTEC(中国)”）版权所有。
MOTEC(中国)对本手册拥有版权，未经书面授权，不可将本文的全部或部分内容进行复制、翻印、收录、再加工或任何形式的转让。
本文的编著几经审校。
但MOTEC(中国)不对其内容和推论中可能存在的错误担责。
因用户原因使用不当而对产品或用户造成的直接或间接损失，MOTEC(中国)同样免责。
使用本产品时务必遵照使用说明，以免造成设备或人身伤害。
本文中的内容的表述力图精确、可靠，但错误和疏忽之处再所难免，MOTEC（中国）保留随时修改和完善本文档的权利。
最新版本的使用说明书可在 下载。
联系方式:MOTEC（中国）营业体系北京诺信泰伺服科技有限公司地址：北京市通州区环科中路17号11B (联东U谷西区)电话：************-666传真：************邮编：100027网址：eMail：*********************目录1.PVT基础 (4)2.PVT通讯指令和寄存器 (5)2.1PVT通讯指令 (5)2.1.1 写数据到PVT队列 (5)2.1.2 获取参数表参数 (6)2.1.3 设置参数表参数 (6)2.1.4 写PVT数据到驱动器Flash (7)2.2 PVT相关寄存器 (8)3.PVT模式使用说明 (9)3.1PVT数据存储格式 (10)3.1.1位置和速度存储格式 (10)3.1.2PVT队列 (11)3.1.3 PVT数据内置Flash (12)3.2PVT通讯队列模式 (13)3.3 PVT内部模拟模式 (14)4.使用PVT模式注意事项 (15)4.1异常情况发生及处理 (15)4.2PVT模式下其他控制功能的使用 (15)4.3PVT周期时间的选择 (15)4.4速度设定值对PVT结果的影响 (15)4.5绝对运动和相对运动 (15)4.6PVT/PT说明 (15)5.CANopen模式下使用PVT功能 (16)5.1PVT功能相关对象字典 (16)5.2PVT功能相关对象字典 (16)5.2.1 对象0x609C:PVTQUEUE_HEAD (PVT队列头) (16)5.2.2 对象0x609D:PVTQUEUE_TAIL (PVT队列尾) (17)5.2.3 对象0x609E:PVTQUEUE_STATUS (PVT队列状态) (17)5.2.4对象0x609F:PVTQUEUE_ALARM_SIZE (PVT队列数据报警阈值) (17)5.2.5 对象0x60A0:PVTQUEUE_CLEAR (清空PVT队列) (18)5.2.6 对象0x60A1:PVT_TIME (PVT周期) (18)5.2.7对象0x60A2:PVT_RUNMODE (PVT运行模式) (19)5.2.8对象0x60A3:PVT_ RUNSTOP (PVT启动停止) (19)5.2.9对象0x60A4: CANOPEN_PROFILE_PVTSIMAPLLITUDE (PVT内部模拟模式幅值) (19)5.2.10 对象0x60A5:PVT_SIM_PERIOD(PVT内部模拟模式周期) (20)5.2.11 对象0x60A6: PVT_RUNTIMES(PVT内部Flash模式运行次数) (20)5.2.12 对象0x60A7: PVT_FILTER(PVT滤波器) (21)5.2.13 对象0x60A8:CANOPEN_PVT_POSITION(PVT位置值) (21)5.2.14 对象0x60A9:CANOPEN_PVT_VELOCITY(PVT速度值) (21)5.3CANopen通讯下PVT功能的实现 (22)5.3.1配置步骤 (22)6.联系方式 (22)1.PVT基础PVT(Position,Velocity,Time)控制模式即利用一个固定时间间隔的位置和速度序列重建较复杂曲线的运动轨迹的轨迹规划过程。

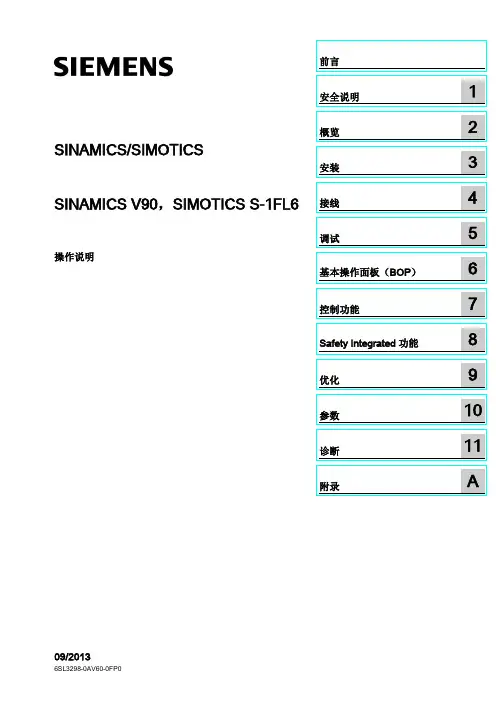

SINAMICS/SIMOTICS SINAMICS V90，SIMOTICS S-1FL6 操作说明Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG 文件订购号: 6SL3298-0AV60-0FP0Ⓟ 09/2013 本公司保留技术更改的权利Copyright © Siemens AG 2013.保留所有权利法律资讯警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。
