桂林电子科技大学课程设计（论文）报告用纸 I 摘 要

每当夏日来临人们在避免高温暴晒的同时也在想方设法消除蚊子的侵袭，但传统的方法存在很多弊端，不能有效的驱除蚊子，同时也不符合当代提倡绿色环保社会的要求。 本次课程设计要做的就是通过超声波来驱逐蚊虫，所谓的超声波驱蚊就是通过仿生学原理设计相应电路使其能够产生频率在21KHZ---23KHZ的超声波，这个频率范围的超声波可以使怀卵期间的雌蚊子避而远之，从而达到驱蚊的效果。 本课程设计通过DXP软件画出PCB原理图，以及最终的做板环节，实现了产生21KHZ---23KHZ频率的超声波，有一定的驱蚊效果。总体上实现了预期的功能。 关键词：驱蚊；超声波 ；单结晶体管

Abstract When the summer comes, in avoid high temperature exposure at the same time trying to eliminate the mosquitoes, but the traditional methods, there are many disadvantages cannot effectively expelling mosquito, also do not accord with the requirement of present society advocates the green environmental protection. The curriculum design to do is to expel mosquitoes by ultrasound, the so-called ultrasonic drive midge is through the principle of bionics design corresponding circuits to produce in 21 KHZ - 23 KHZ frequency ultrasound, the frequency range of the ultrasonic can make pregnant female mosquitoes away during egg, so as to drive midge effect. This course design through DXP software schematic diagram, draw the PCB board, and ultimately do link, realizes the produce 21 KHZ - 23 KHZ frequency ultrasonic, there is a certain drive midge effect. On the whole, the desired function. Key words：Drive midge ；Ultrasonic ；Unijunction transistor 桂林电子科技大学课程设计（论文）报告用纸 目录

引言..............................................................1

1 超声波驱蚊的简介..............................................1

1.1 生物学原理.....................................................1 1.2 超声波技术......................................................1 2设计要求及方案................................................2

2.1 课程设计要求....................................................2 2.2 设计方案........................................................2 2.3设计原理及原理图................................................2 2.4器件选择........................................................2 2.5重要器件介绍....................................................3 2.5.1单结晶晶体管BT33F.............................................3 2.5.2压电陶瓷片....................................................5 3 各模块的原理与分析...........................................5

3.1 振荡模块........................................................5 3.1.1 模块组成......................................................5 3.1.2电路分析......................................................5 3.2 放大模块........................................................7 3.1.1 模块组成......................................................7 3.1.2 电路分析......................................................7 4 实现与调试.....................................................8

4.1硬件配置图......................................................8 4.2 实验数值估算....................................................9 4.3数据测量.......................................................9 4.4输出波形图.....................................................10 4.5测试结果及分析.................................................11 5 结论..........................................................12

谢辞..............................................................13

参考文献.........................................................14 桂林电子科技大学课程设计（论文）报告用纸 1 第 1 页 共 15 页 引言: 蚊子会咬人没错但是很多人都不知道其实公蚊子要人，只吸食植物的汁液。咬人的蚊子一般都是怀卵的雌蚊，。而雌蚊在怀卵期间又不喜欢与雄蚊接近,它们一感觉到雄蚊所发出的频率在21一23kHz的超声波信号，就会避而离去。所以根据生物学原理设计了电子驱蚊器，使其发出模拟雄蚊的超声波，从而驱逐雌蚊，避免蚊子叮咬。 1. 超声波驱蚊的简介 1.1生物原理

虽然说人类听不出超声波，但不少动物却有此本领。它们可以利用超声波“导航”、追捕食物，或避开危险物。大家可能看到过夏天的夜晚有许多蝙蝠在庭院里来回飞翔，它们为什么在没有光亮的情况下飞翔而不会迷失方向呢？原因就是蝙蝠能发出2～10万赫兹的超声波，同样蚊子也可以识别超声波，咬人的蚊子一般都是怀卵的雌蚊。而雌蚊在怀卵期间又不喜欢与雄蚊接近,它们一感觉到雄蚊所发出的频率在21一23kHz的超声波信号，就会避而离去。 1.2超声波技术 声波是属于声音的类别之一，属于机械波，声波是指人耳能感受到的一种纵波，其频率范围为16HZ-20KHZ。当声波的频率低于16HZ时就叫做次声波，高于20KHZ则称为超声波声波。 声波是物体机械振动状态（或能量）的传播形式。所谓振动是指物质的质点在其平衡位置附近进行的往返运动。如，鼓面经敲击后，它就上下振动，这种振动状态通过空气媒质向四面八方传播，这便是声波。 超声波是指振动频率大于20000Hz以上的,其每秒的振动次数（频率）甚高，超出了人耳听觉的上限（20000Hz），人们将这种听不见的声波叫做超声波。超声和可闻声本质上是一致的，它们的共同点都是一种机械振动，通常以纵波的方式在弹性介质内会传播，是一种能量的传播形式，其不同点是超声频率高，波长短，在一定距离内沿直线传播具有良好的束射性和方向性，目前腹部超声成象所用的频率范围在 2∽5MHz之间，常用为3∽3.5MHz（每秒振动1次为1Hz，1MHz=10^6Hz,即每秒振动100万次，可闻波的频率在16－20000HZ 之间）。 超声波的两个主要参数： 频率：F≥20KHz（在实际应用中因为效果相似，通常把F≥15K的声波也称为超声波） 功率密度：p=发射功率(W)/发射面积(cm2);通常p≥0.3w/cm2

合集下载

电子行业-电子驱蚊器 精品

电子行业-电子驱蚊器 精品

常州机电职业技术学院设计（论文）系部：电气工程系专业：应用电子技术姓名: 王云虎学号: 5302110刘浩5307064陆佳5305209 题目：电子驱蚊器设计指导教师:钱金法张飞专业负责人：20XX 年5 月目录1．引言（或绪论） (1)2．电子驱蚊器的原理及原理图2.1电子驱蚊器的原理 (1)2.2电子驱蚊器的原理图 (1)3.电子驱蚊器中多谐振荡器原理3.1利用NE555构成多谐振荡器原理图 (2)3.2 NE555构成多谐振荡器原理 (2)3.3 NE555内部电路方框图 (3)4.电子驱蚊器中整流原理图4.1整流原理图 (3)4.1.1二极管的工作原理和主要参数以及作用 (4)4.1.2电解电容在电路中的作用 (5)5.电子驱蚊器中蜂鸣器原理5.1蜂鸣器的介绍 (5)5.2 蜂鸣器的结构原理 (5)结论 (6)致谢 (6) (6)1.引言香港人经历非典型肺炎一役后，对身体健康非常关注。

夏天将至，蚊虫为患，为求保障家人身体健康(特別是小孩子) 避免因受蚊子叮上，而感染上可怕的登革热病及脑膜炎，除要保持个人及环境卫生外，一个小型的家庭驱蚊器是必須的。

此驱蚊器使用了先進有效的超高頻率技术，驱赶蚊虫。

2.电子驱蚊器的原理及原理图2.1电子驱蚊器的原理咬人的蚊子一般都是怀卵的雌蚊，雄蚊并不咬人。

而雌蚊在怀卵期间又不喜欢与雄蚊接近,它们一感觉到雄蚊所发出的频率在21一23kHz的超声波信号，就会避而离去。

本电子驱蚊器，使其发出模拟雄蚊的超声波，从而驱逐雌蚊，避免蚊子叮咬。

2.2电子驱蚊器的原理图3.电子驱蚊器中多谐振荡器原理3.1利用NE555构成多谐振荡器原理图3.2 NE555构成多谐振荡器原理555集成定时器是一种模拟和数字电路相混合的集成电路.它结构简单,使用灵活,用途十分广泛,可以组成多种波形发生器,多谐振荡器,定时延时电路,双稳触发电路,报警电路,检测电路,频率变换电路等.555含有两个比较器A1,A2.A1参考电压为,A2参考电压为.当时,A2输出为1;当时,A2输出为0,则使R-S触发器置1.当时,A1输出为1;时,A1输出为0,使R-S触发器置0.5端为电压控制端,通过外接一个参考电源,可以改变上,下触发电位值,不用时,可通过一个0.01μF旁路电容接地.4端为触发器复位端,不用时应接高电平.总之,555相当于一个可用模拟电压来控制翻转的R-S触发器.用555定时器组成的多谐振荡器的原理图如图所示.R1,R2,C是外接元件.当uc因电源接通对C充电而上升到时,比较器A1输出为低电平,使R-S触发器输出置0,T导通,电容C 通过T放电;当UC因电容放电而减小到略低于时,比较器A2输出为低电平,使R-S触发器输出置1,T 截止,电容C 继续充电直到UC 略高于时,触发器又翻转到0,从而完成一个周期振荡.其振荡周期可用下式计算: T=0.7(R1+2R2)C用555定时器组成的单稳触发器的原理如图27-4所示.R,C 是外接元件.ui 输入为一个负的触发脉冲信号.负脉冲到来前UI 为高电平,其值大于,比较器A2输出为1,R-S 触发器输出为0,即处在稳定状态;当负触发脉冲到来时,因UI,故A2输出为0,R-S 触发器置为1,T 截止,C 充电,进入暂稳期;脉冲结束后,A2输出为1,但UC 继续上升,直至略高于时,故A1输出为0,使R-S 触发器置为0,暂稳期结束进入稳态,C 通过T 放电.此触发器由一窄脉冲触发,可得到一宽的矩形脉冲,其脉冲宽度为: tp=RC ln31.1RC3.3 NE555内部电路方框图内部含有两个电压比较器，一个分压器，一个RS 触发器，一个放电晶体管和一个功率输出级。

电子驱蚊器设计与实现

电子驱蚊器设计与实现

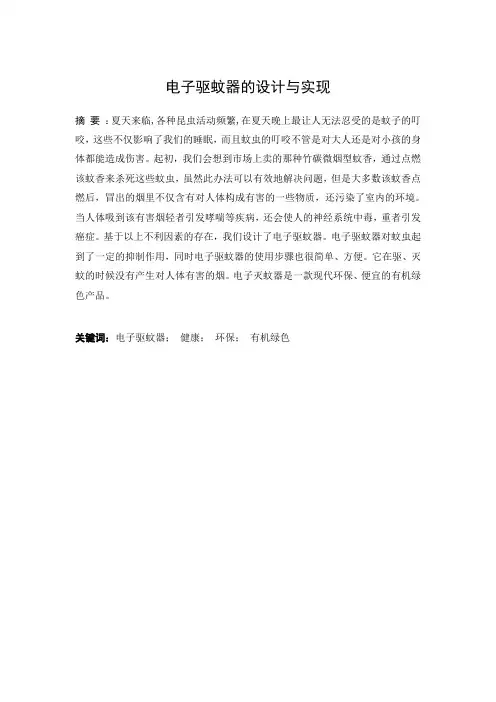

电子驱蚊器的设计与实现摘要：夏天来临,各种昆虫活动频繁,在夏天晚上最让人无法忍受的是蚊子的叮咬，这些不仅影响了我们的睡眠，而且蚊虫的叮咬不管是对大人还是对小孩的身体都能造成伤害。
