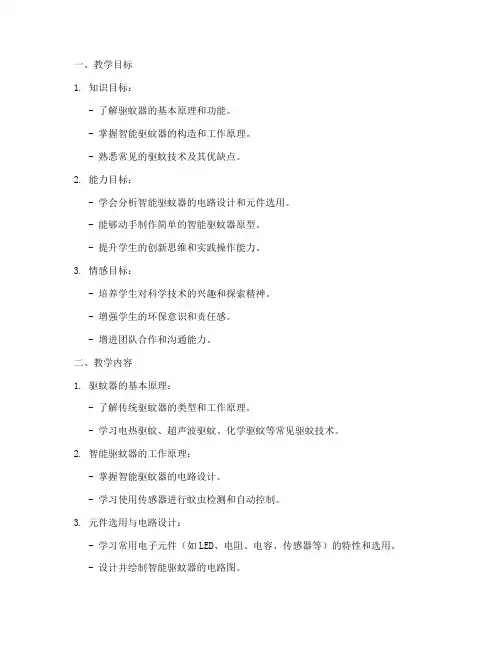

一、教学目标1. 知识目标：- 了解驱蚊器的基本原理和功能。
- 掌握智能驱蚊器的构造和工作原理。
- 熟悉常见的驱蚊技术及其优缺点。
2. 能力目标：- 学会分析智能驱蚊器的电路设计和元件选用。
- 能够动手制作简单的智能驱蚊器原型。
- 提升学生的创新思维和实践操作能力。
3. 情感目标：- 培养学生对科学技术的兴趣和探索精神。
- 增强学生的环保意识和责任感。
- 增进团队合作和沟通能力。
二、教学内容1. 驱蚊器的基本原理：- 了解传统驱蚊器的类型和工作原理。
- 学习电热驱蚊、超声波驱蚊、化学驱蚊等常见驱蚊技术。
2. 智能驱蚊器的工作原理：- 掌握智能驱蚊器的电路设计。
- 学习使用传感器进行蚊虫检测和自动控制。
3. 元件选用与电路设计：- 学习常用电子元件（如LED、电阻、电容、传感器等）的特性和选用。
- 设计并绘制智能驱蚊器的电路图。
4. 制作与调试：- 实践组装智能驱蚊器。
- 调试电路，确保驱蚊器正常工作。
三、教学过程1. 导入新课：- 通过实际案例引入驱蚊器的应用场景，激发学生学习兴趣。
2. 知识讲解：- 讲解驱蚊器的基本原理和智能驱蚊器的工作原理。
- 介绍常用驱蚊技术和元件选用。
3. 电路设计：- 演示电路设计过程，讲解电路图绘制方法。
- 学生分组讨论，设计自己的智能驱蚊器电路图。
4. 实践操作：- 分组进行元件选购和组装。
- 教师巡回指导，解答学生疑问。
5. 调试与优化：- 学生调试驱蚊器，确保其正常工作。
- 分析问题，优化设计。
6. 作品展示与评价：- 学生展示自己的智能驱蚊器作品。
- 教师和学生共同评价，总结优点和不足。
四、教学评价1. 课堂表现：- 学生参与度、提问积极性等。
2. 电路设计：- 电路图正确性、设计合理性等。
3. 实践操作：- 组装速度、质量、调试能力等。
4. 作品展示：- 作品创新性、实用性等。
五、教学资源1. 教材与参考书：- 电子技术基础教材、传感器应用教材等。
2. 实验器材：- 电子元件、电路板、电源、驱动器等。

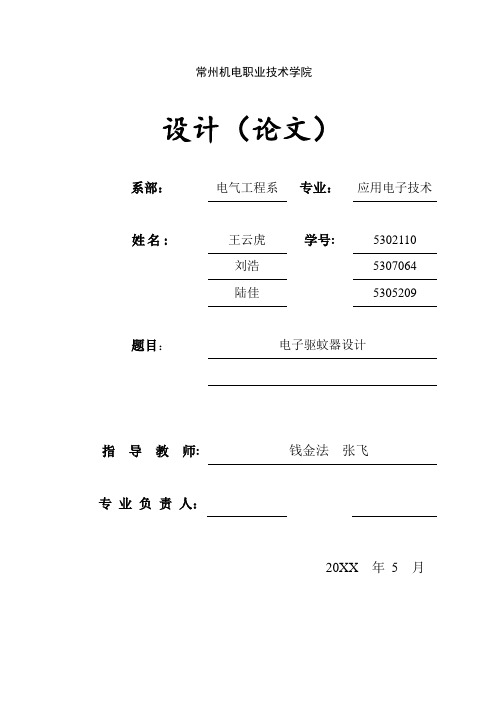

常州机电职业技术学院设计（论文）系部：电气工程系专业：应用电子技术姓名: 王云虎学号: 5302110刘浩5307064陆佳5305209 题目：电子驱蚊器设计指导教师:钱金法张飞专业负责人：20XX 年5 月目录1．引言（或绪论） (1)2．电子驱蚊器的原理及原理图2.1电子驱蚊器的原理 (1)2.2电子驱蚊器的原理图 (1)3.电子驱蚊器中多谐振荡器原理3.1利用NE555构成多谐振荡器原理图 (2)3.2 NE555构成多谐振荡器原理 (2)3.3 NE555内部电路方框图 (3)4.电子驱蚊器中整流原理图4.1整流原理图 (3)4.1.1二极管的工作原理和主要参数以及作用 (4)4.1.2电解电容在电路中的作用 (5)5.电子驱蚊器中蜂鸣器原理5.1蜂鸣器的介绍 (5)5.2 蜂鸣器的结构原理 (5)结论 (6)致谢 (6) (6)1.引言香港人经历非典型肺炎一役后，对身体健康非常关注。
夏天将至，蚊虫为患，为求保障家人身体健康(特別是小孩子) 避免因受蚊子叮上，而感染上可怕的登革热病及脑膜炎，除要保持个人及环境卫生外，一个小型的家庭驱蚊器是必須的。
此驱蚊器使用了先進有效的超高頻率技术，驱赶蚊虫。
2.电子驱蚊器的原理及原理图2.1电子驱蚊器的原理咬人的蚊子一般都是怀卵的雌蚊，雄蚊并不咬人。
而雌蚊在怀卵期间又不喜欢与雄蚊接近,它们一感觉到雄蚊所发出的频率在21一23kHz的超声波信号，就会避而离去。
本电子驱蚊器，使其发出模拟雄蚊的超声波，从而驱逐雌蚊，避免蚊子叮咬。
2.2电子驱蚊器的原理图3.电子驱蚊器中多谐振荡器原理3.1利用NE555构成多谐振荡器原理图3.2 NE555构成多谐振荡器原理555集成定时器是一种模拟和数字电路相混合的集成电路.它结构简单,使用灵活,用途十分广泛,可以组成多种波形发生器,多谐振荡器,定时延时电路,双稳触发电路,报警电路,检测电路,频率变换电路等.555含有两个比较器A1,A2.A1参考电压为,A2参考电压为.当时,A2输出为1;当时,A2输出为0,则使R-S触发器置1.当时,A1输出为1;时,A1输出为0,使R-S触发器置0.5端为电压控制端,通过外接一个参考电源,可以改变上,下触发电位值,不用时,可通过一个0.01μF旁路电容接地.4端为触发器复位端,不用时应接高电平.总之,555相当于一个可用模拟电压来控制翻转的R-S触发器.用555定时器组成的多谐振荡器的原理图如图所示.R1,R2,C是外接元件.当uc因电源接通对C充电而上升到时,比较器A1输出为低电平,使R-S触发器输出置0,T导通,电容C 通过T放电;当UC因电容放电而减小到略低于时,比较器A2输出为低电平,使R-S触发器输出置1,T 截止,电容C 继续充电直到UC 略高于时,触发器又翻转到0,从而完成一个周期振荡.其振荡周期可用下式计算: T=0.7(R1+2R2)C用555定时器组成的单稳触发器的原理如图27-4所示.R,C 是外接元件.ui 输入为一个负的触发脉冲信号.负脉冲到来前UI 为高电平,其值大于,比较器A2输出为1,R-S 触发器输出为0,即处在稳定状态;当负触发脉冲到来时,因UI,故A2输出为0,R-S 触发器置为1,T 截止,C 充电,进入暂稳期;脉冲结束后,A2输出为1,但UC 继续上升,直至略高于时,故A1输出为0,使R-S 触发器置为0,暂稳期结束进入稳态,C 通过T 放电.此触发器由一窄脉冲触发,可得到一宽的矩形脉冲,其脉冲宽度为: tp=RC ln31.1RC3.3 NE555内部电路方框图内部含有两个电压比较器，一个分压器，一个RS 触发器，一个放电晶体管和一个功率输出级。
驱蚊神器创意课程设计一、课程目标知识目标：1. 学生能理解驱蚊原理，掌握常见驱蚊成分的作用及安全性。
2. 学生能描述并分析生活中驱蚊神器的种类、特点及其科学依据。
3. 学生掌握基本的实验操作技能，能运用科学方法验证驱蚊效果。
技能目标：1. 培养学生动手实践能力，设计并制作一款创意驱蚊神器。
2. 培养学生团队协作能力，通过小组讨论、分工合作完成项目任务。
3. 培养学生解决问题的能力，针对实际问题提出合理的解决方案。
情感态度价值观目标：1. 培养学生对科学研究的兴趣和热情，激发创新意识。
2. 增强学生的环保意识，关注驱蚊产品对环境的影响。
3. 培养学生关注生活、服务社会的责任感，学会将所学知识应用于实际生活。
本课程结合学生年级特点，注重实践性和探究性，以驱蚊神器为主题，引导学生学习科学知识，培养创新思维和动手能力，同时关注环保和实用性，使学生在课程中收获知识、技能和情感态度价值观的全面提升。
二、教学内容1. 驱蚊原理及成分：讲解驱蚊剂的作用机理，介绍常见驱蚊成分如DEET、IR3535、柠檬桉油等的安全性及效果。
相关教材章节：第三章《生活用品中的化学》第四节《驱蚊剂》2. 驱蚊神器种类及特点：分析市售驱蚊产品的种类、特点及适用场景，如驱蚊手环、驱蚊喷雾、电子驱蚊器等。
相关教材章节：第五章《日用品的创新设计》第二节《驱蚊产品设计》3. 实验操作技能：学习基本的实验操作方法，如配制溶液、使用滴定管等，并进行驱蚊效果实验。
相关教材章节：第二章《实验基本操作》4. 创意驱蚊神器设计：指导学生运用所学知识，设计并制作一款具有创意的驱蚊神器，考虑实用性、美观性和环保性。
相关教材章节：第五章《日用品的创新设计》第三节《设计实践》5. 团队协作与展示：培养学生团队协作能力，组织小组讨论、分工合作完成项目，并进行成果展示。
相关教材章节：第六章《团队协作与展示》教学内容按照教学大纲安排，结合课程目标，确保科学性和系统性。
《电子设计自动化》---电子灭蚊拍电路的设计设计报告一、设计目的与要求1.本次课程设计的目的让学生熟悉电子电路及电路板PCB设计基本方法、步骤及设计原则；通过完成一个电路的设计，理解并掌握自动化实践活动中涉及的工程管理与经济决策基本知识；通过设计与仿真，能够合理分析实验参数或结果，发挥学生的创造力，使得学生初步具有电路板设计的能力，为今后工作打下坚实的基础；同时，通过视频学习、上机实践、电路设计、电路仿真使学生掌握Altium Designer软件的使用，培养学生主动查阅书籍、参考资料、产品手册、工具书的习惯和上网查寻获取有用信息的能力，通过自主学习，适应发展；撰写课程设计报告，通过口头或书面方式表达复杂自动化工程问题并回应指令，使学生具备电子电路及电路板PCB设计能力，培养学生解决实际工程技术问题的能力。
2.本次课程设计的要求（1）采用Altium Designer软件，完成指定电子电路的原理图和PCB图绘制。
（2）选择设计题目，制定设计方案，利用仿真软件进行电路仿真，调试电路各模块功能，测试电路性能，性能需要满足题目要求。
对所设计的电路进行元器件选择，并根据具体要求绘制电子原理图和PCB图。
（3）完成《电子设计自动化》课程设计报告，报告包括封面、设计目的与要求、具体设计任务、课程设计内容（含设计方案与分析、仿真电路图设计、仿真调试及结果分析、电路原理图与PCB图设计、元器件清单、设计心得等）、答辩记录等部分。
二、具体设计任务每人从给出的设计题目中选定一题，按题目要求完成设计方案与分析、仿真电路图设计、仿真调试及结果分析、电路原理图与PCB图设计、元器件清单等环节，并按规范撰写本次课程设计报告。

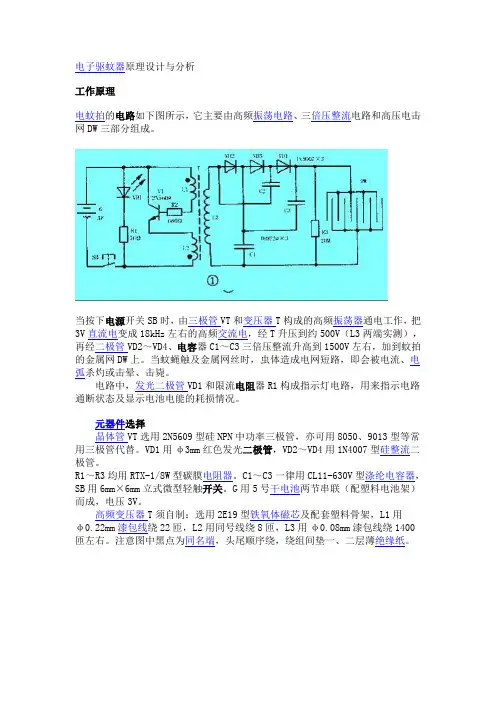

题目：电子灭蚊拍电路的设计设计一款电子灭蚊拍电路，具体要求为：（1）使用可充电的3V 电池组进行供电，需要设计出3V 充电电路。
（2）采用高压电网灭蚊三课程设计内容1.设计方案与分析要求：根据选题，确定方案和所用的元件型号（元件型号采用表格方式列出）。
目录1 任务和要求 (1)2 总体方案设计与选择 (1)2.1 电路及工作原理 (1)2.2 元器件的选择 (2)3 制作及注意事项 (2)4 电子灭蚊灯原理分析 (3)4.1 基本结构 (3)4.2 工作原理 (4)5 设计总结 (6)参考文献 (7)1任务和要求(1)任务：设计一种能够在一小片区域内驱蚊的电子灭蚊器(2)探测器性能要求电源电压220V 频率50Hz通断电时间比：1.5高压发生器产生1000V以下电压2 总体方案设计与选择2.1 电路及工作原理各式各样的电子灭蚊灯的电路结构虽然也是五花八门，不尽相同，但基本电路结构却一样。
下面主要以图1所示的单管灭蚊灯电路为例，介绍灭蚊灯的电路结构、原理和维修。
图1 电子灭蚊器原理图在图1中，220V交流市电分两路进入灭蚊灯电路。
其中一路经电容C1降压限流后加到紫外荧光管ZGG，使紫外荧光管得电发出紫外光，以引诱蚊虫飞入灭蚊灯。
另外一路经限流电阻R1加到由整流二极管VD1、VD2、VD3和电容C2、C3、C4等组成的3倍压整流电路，将220V交流市电转换为800~900V的直流高压，其极性已示于图2 中（V-和V+端）。
直流高压加到用金属丝等距离平行编绕成的高压电网两端。
当蚊虫碰到电网时，相邻两金属丝上的高电压通过蚊虫驱体放电，将蚊虫电击毙，当蚊虫刚接触电网时，由于虫体电阻的放电作用，高压电网的电压会明显下降，尤其是虫体电阻较小和同时有几个虫子触电网时更是如此。
死虫落下或烧坏、烧干后，整流电路的电容器又被迅速充电，电网迅速恢复正常高压，再次等待捕杀蚊虫和其它小虫。
有些灭蚊灯采用4倍压或5倍压整流电路，其基本原理相同，不同的主要是多了几个整流二极管和电容等元件，倍压整流电路的详细工作原理可参考一般电子技术基本原理书刊，这里不再赘述。
电子灭蚊灯是利用蚊子具有强烈的趋光趋热特性，以紫外荧光灯发出的光源，引诱蚊虫飞入灭蚊灯而被高压电网触电致死的原理制造成的。
桂林电子科技大学课程设计（论文）报告用纸I摘要每当夏日来临人们在避免高温暴晒的同时也在想方设法消除蚊子的侵袭，但传统的方法存在很多弊端，不能有效的驱除蚊子，同时也不符合当代提倡绿色环保社会的要求。
本次课程设计要做的就是通过超声波来驱逐蚊虫，所谓的超声波驱蚊就是通过仿生学原理设计相应电路使其能够产生频率在21KHZ---23KHZ的超声波，这个频率范围的超声波可以使怀卵期间的雌蚊子避而远之，从而达到驱蚊的效果。
本课程设计通过DXP软件画出PCB原理图，以及最终的做板环节，实现了产生21KHZ---23KHZ频率的超声波，有一定的驱蚊效果。
总体上实现了预期的功能。
关键词：驱蚊；超声波；单结晶体管AbstractWhen the summer comes, in avoid high temperature exposure at the same time trying to eliminate the mosquitoes, but the traditional methods, there are many disadvantages cannot effectively expelling mosquito, also do not accord with the requirement of present society advocates the green environmental protection.The curriculum design to do is to expel mosquitoes by ultrasound, the so-called ultrasonic drive midge is through the principle of bionics design corresponding circuits to produce in 21 KHZ - 23 KHZ frequency ultrasound, the frequency range of the ultrasonic can make pregnant female mosquitoes away during egg, so as to drive midge effect.This course design through DXP software schematic diagram, draw the PCB board, and ultimately do link, realizes the produce 21 KHZ - 23 KHZ frequency ultrasonic, there is a certain drive midge effect. On the whole, the desired function.Key words：Drive midge ；Ultrasonic ；Unijunction transistor目录引言 (1)1 超声波驱蚊的简介 (1)1.1 生物学原理 (1)1.2 超声波技术 (1)2设计要求及方案 (2)2.1 课程设计要求 (2)2.2 设计方案 (2)2.3设计原理及原理图 (2)2.4器件选择 (2)2.5重要器件介绍 (3)2.5.1单结晶晶体管BT33F (3)2.5.2压电陶瓷片 (5)3 各模块的原理与分析 (5)3.1 振荡模块 (5)3.1.1 模块组成 (5)3.1.2电路分析 (5)3.2 放大模块 (7)3.1.1 模块组成 (7)3.1.2 电路分析 (7)4 实现与调试 (8)4.1硬件配置图 (8)4.2 实验数值估算 (9)4.3数据测量 (9)4.4输出波形图 (10)4.5测试结果及分析 (11)5 结论 (12)谢辞 (13)参考文献 (14)引言:蚊子会咬人没错但是很多人都不知道其实公蚊子要人，只吸食植物的汁液。
迷你电子驱蚊器设计电路经过上周的讨论，我们小组将迷你电子驱蚊器的总体设计方案定好了，下面是我初步的设计电路。
一、电路设计原理电路板图及电源理图分别见附图1.2电路没有采用变压器，而是利用电容和二极管特殊电路板图及电源理图分别见附图I, II}电路没有采用I变压器，而是利用电容和二极管特殊性质升压，D5~D9及C2~C5构成倍压电路，把电压升高到1000V以上输出，高压电网可以用两根平行并绕的金属裸线构成，共终端呈开放状态，两线间即约4mm，当蚊子触及电网时.电流就会从蚊体急速流过，使蚊子瞬问被烧焦用运放741和电容、电阻和直流电源组成占比可调电路，再用继电器与之结合对高压电源进行控制。
二、电路图及工作原理电路原理图如图所示。
它由紫外灯管发光电路、高压直流发生器、高压圆形电网等组成。
紫外灯管发光电路由紫外灯管H 和电容C1 组成，直流高压发生器由二极管 D1 、D2 ，电位器W 、电阻 R1 、R2 、电容C2 。
单向晶闸管 SCR 、脉冲变压器T 及限流电阻R3 等组成。
当电源接通220V 交流电时．紫外灯管H 即点亮。
其波长约253.7nm 。
利用蚊虫趋光性引诱蚊虫。
当蚊虫扑向紫外灯管时，必然先触及到圆形高压电网，结果受电击而死。
图 1 电路接通电源后．电源正半周由二极管D1 整流后，通过降压限流电阻R1 、R2 和电位器W ，分别向单向晶闸管SCR 的阳极与控制极提供正电压。
调整电位器W ，使该通路电压达到控制极的触发电压时，单向晶闸管SCR 便导通，电容C2 通过脉冲变压器T 的初级线圈和单向晶闸管SCR 放电，C2 的容量越大，脉冲变压器T 的次级线圈感应的电压越高。
当电源电压从正变到零时，单向晶闸管SCR 因流过的电流小于维持电流而关断。
之后，单向晶闸管SCR 就承受电源的反向电压。
直到下一个周期触发脉冲再次加到控制极上时重新导通。
改变电位器W 的值．就改变了导通角的大小。
即能改变输出电压的高低。
模拟电子技术课程设计任务书专业电子科学与技术班级13电科学号姓名
一、设计题目超声波驱蚊器
二、设计任务与要求
基本功能：
1 .咬人的一般是雌蚊，怀卵的雌蚊对雄蚊避而远之；
2.由振荡电路产生振荡，经三极管放大，调节电位器改变振荡频率，控制
频率在21—23KHz之间；
3.模拟雄蚊发出的超声波，从而驱除雌蚊；
三、主要参考文献
[1]童诗白.模拟电子技术基础.北京:高等教育出版社，2003
[2]李耐银.电工与电子技术基础.北京:冶金工业出版社，2008
[3] 徐以荣.电力电子技术基础.南京:东南大学出版社，2004
[4] 高吉祥.电力技术基础实验与课程设计.北京:电子工业出版社，2005
[5]张肃文.高频电子线路.北京:人民教育出版社，1979
[6]王晨光.电子产品与制作100例.上海:冶金工业出版社，2008
四、设计时间
2015 年5月24日至2015 年5 月31 日
指导教师签名：
2015年5月19日。
课题名称：基于51单片机控制的婴儿电子驱蚊器的设计二级学院铁道供电与电气学院班级智能电网111学生姓名黄欢欢指导老师廖志平完成日期2014年4月目录摘要 (IV)第一章绪论 (1)1.1课题设计背景和目的 (1)1.2 国内外研究状况和发展趋势 (1)1.3 现有基础 (3)1.4本章小结 (4)第二章超声波电子驱蚊器理论 (6)2.1 超声波 (6)2.2 本章小结 (7)第三章硬件设计 (8)3.1硬件框图 (8)3.2 单元电路 (9)3.2.1时钟电路和复位电路的设计 (9)3.2.2按键模块 (11)3.2.3显示模块 (12)3.2.4报警模块 (14)3.2.5六反相器 (15)3.3本章小结 (15)第四章软件设计及调试 (16)4.1 各部分程序流程图的设计 (16)4.1.1 主流程图 (16)4.1.2 频率输出图 (17)4.1.3 定时器流程图 (17)4.1.4 数码管显示流程图 (18)4.2 项目调试 (18)4.2.1硬件调试 (18)4.2.2 软件调试 (20)4.3 本章小结 (21)第五章结论 (22)致谢 (23)附录 (24)附录1 程序 (24)附录2 原理图 (30)附录4参考文献 (32)附录5作品展示 (33)摘要夏天将至，蚊虫为患，为求保障家人身体健康(特別是小孩子) 避免因受蚊子叮上，而感染上可怕的登革热病及脑膜炎，除要保持个人及环境卫生外，一个小型的家庭驱蚊器是必須的。
咬人的蚊子一般都是怀卵的雌蚊，雄蚊并不咬人。
而雌蚊在怀卵期间又不喜欢与雄蚊接近,它们一感觉到雄蚊所发出的频率在21一23kHz的超声波信号，就会避而离去。
本电子驱蚊器，使其发出模拟雄蚊的超声波，从而驱逐雌蚊，避免蚊子叮咬。
我们用AT89C51单片机设计超声波驱蚊器，性能稳定可靠，无毒无害无辐射，声波的分贝低于正常人体接受45分贝以下，对人体没有任何影响。
不同生物体体重、结构、特征等有巨大的区别，对不同的声波响应也不同，超声波驱蚊器发出的声波针对蚊虫的特征频率，而人与蚊虫的特征频率相关很大，超声波驱蚊器是真正绿色环保产品。
