给排水系统试压及冲洗之规范要求

给排水监理实施细则

一、工程概述

本工程为工程名称，位于工程地点，总建筑面积为建筑面积平方米。该工程包括具体建筑功能或用途等。给排水工程作为建筑工程的重要组成部分，其施工质量直接影响到建筑物的使用功能和安全性。

二、监理依据

1、 国家和地方现行的有关工程建设的法律法规、标准规范，如《建筑给水排水设计规范》（GB 50015-2019）、《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）等。

2、 本工程的设计文件、施工图纸及相关技术说明。

3、 建设工程监理合同、施工合同及其他相关合同文件。

三、监理工作流程

1、 施工准备阶段

审查施工单位提交的施工组织设计、施工方案，重点审查给排水工程的施工工艺、质量保证措施、安全措施等。

审查施工单位的质量保证体系、安全生产管理体系是否健全。

检查施工单位的施工人员、技术人员的资质是否符合要求。 检查施工单位的施工机械设备、检测仪器是否完好，能否满足施工需要。

2、 材料设备进场验收阶段

审查施工单位提交的材料设备清单，核对材料设备的规格、型号、数量是否与设计要求相符。

对进场的材料设备进行外观检查，检查其是否有损坏、变形、锈蚀等情况。

对需要进行复验的材料设备，见证施工单位取样送检，检验合格后方可使用。

3、 施工过程监理阶段

巡视施工现场，检查施工单位是否按照施工方案和施工规范进行施工，发现问题及时要求施工单位整改。

对隐蔽工程进行验收，重点检查给排水管道的敷设、连接、防腐、保温等是否符合要求。

对给排水系统的试压、试水、通水等试验进行旁站监理，确保试验结果符合设计和规范要求。

4、 竣工验收阶段

审查施工单位提交的竣工验收资料，包括施工过程中的各种检验报告、试验报告、验收记录等。

组织对给排水工程进行预验收，对发现的问题要求施工单位整改。 参加建设单位组织的竣工验收，签署监理意见。

四、监理工作的控制要点及目标值

产芝水库-即墨-城阳调水工程

（莱西段输水管线工程）二标段

管道分段试压施工方案

青岛天润工程有限公司

第七项目经理部

2013年6月30日

产芝水库-即墨-城阳调水工程

（莱西段输水管线工程）二标段

2013年6月30日

管道的安装施工完成后，根据规范及设计要求，须进行管道的试压、冲洗。为了指导试压、保证施工顺利进行和保证管道压力强度，特编制管道试压方案。

编制依据如下：

1、调水工程施工图纸

2、《给排水管道工程施工及验收规范》（GB50268-2008）

一、工程概况：

（1）调水工程莱西二标段桩号6+450-变3+008段已部分具备分段打压能力。在桩号6+450处有DN1600闸阀一个，在桩号6+685.7出有排气三通一个，在桩号0+960.5处有DN1400闸阀一个，在桩号2+518.0处有DN1400闸阀一个，根据目前安装情况莱西二标段已具备分段控制打压的能力。

（2）调水工程莱西二标段管路沿线位于大沽河东侧，与大沽河顺流而下，试压水源丰富。

二、管道试压方法

1、试验压力

本工程管道试验压力的设计要求：

设计压力0.6Mpa

工作压力0.4Mpa

2、试压具备的条件

（1）技术员应对试压班组技术交底，班组长熟悉试压体系的流程。

（2）试验范围内的管道已按设计图纸全部完成，安装质量点符合有关规定。

（3）成立试压指挥组织机构,施工班组各岗位人员已落实。

（4）试压所用机械材料已备齐。

3、试压准备

（1）试压水源位于大沽河，安装水表临时水管道。

（2）落实好试压泵、压力表、阀门等机具和材料。

（3）当进行压力试验时，划定禁区，设立警示牌，无关人员不得进入。

（4）压力表的安装：试压用的压力表须经过校验，并应在有效期内，压力表精度不低于1.5级，量程为2.5Mpa，压力表在试压管线的低端安装一块，高端安装一块。

（5）水泵、压力计应安装在试验段下游的端部与管道轴线相垂直的支管上。

给排水施工规范国家标准

范本一：

1. 引言

1.1 目的

本文档旨在规定给排水施工的国家标准，确保工程品质、施工安全以及环境保护等方面的要求得以满足。

1.2 适合范围

本文档适合于各类建造施工中的给排水工程，包括住宅、商业建造、工业建造等。

2. 定义和缩写

2.1 定义

2.1.1 给水

指将水从水源输送到用水设备，包括冷水、热水、消防水等。

2.1.2 排水

指将废水从室内或者设备排出到污水处理系统或者处理设施中。

2.2 缩写

2.2.1 GNST国家给排水施工规范

2.2.2 WSC

Water Supply and Conservation

3. 材料

3.1.1 给水管材料

3.1.1.1 特点

- 耐腐蚀

- 压力承受能力

- 寿命长

3.1.1.2 常用材料

- 镀锌钢管

- 不锈钢管

- 硬质聚氯乙烯管

3.2 排水管材料

3.2.1.1 特点

- 耐腐蚀

- 不易细菌滋生- 寿命长

3.2.1.2 常用材料

- 聚氯乙烯管

- 铸铁管

- 双壁波纹管

4. 设计与施工

4.1 设计要求

4.1.1 给水设计要求

- 确定水源和水质

- 确定供水压力

- 设计水管布局

4.1.2 排水设计要求

- 确定排水量和流速

- 设计排水管路布局

- 考虑污水处理设施

4.2 施工要求

4.2.1 基础施工- 清理施工区域

- 挖掘与填土

4.2.2 管道安装

- 安装给水管道

- 安装排水管道

5. 检验与验收

5.1 检验

5.1.1 材料检验

- 检查管道材料的质量和规格是否符合要求

5.1.2 工程检验

- 检查施工质量是否符合设计要求

5.2 验收

5.2.1 试压验收

- 对给水管道进行试压，确保不发生泄露

- 对排水管道进行试压，确保排水畅通

5.2.2 工程验收

- 检查整个工程是否符合设计要求6. 相关附件

- 工程图纸

- 工程技术文件

7. 法律名词及注释

7.1 施工规范

- 指国家、地区或者行业制定的规范，用于指导和规范建造施工工序

7.2 国家标准

- 国家强制性标准，用于统一产品质量、安全及技术要求的标准

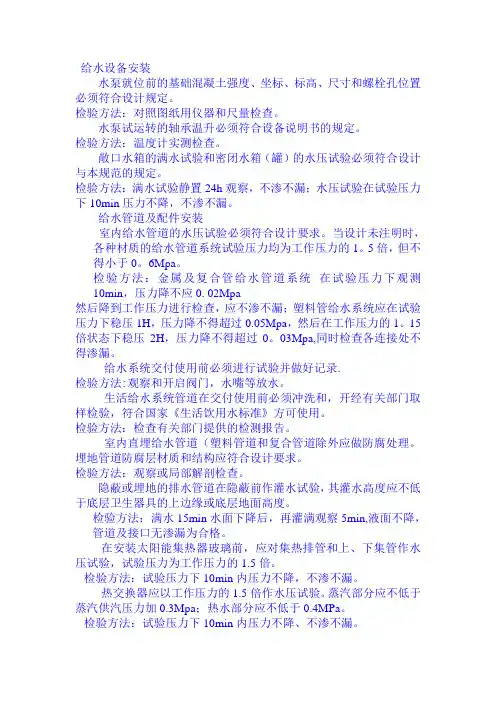

给水设备安装

水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定。

检验方法：对照图纸用仪器和尺量检查。

水泵试运转的轴承温升必须符合设备说明书的规定。

检验方法：温度计实测检查。

敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与本规范的规定。

检验方法：满水试验静置24h观察，不渗不漏；水压试验在试验压力下10min压力不降，不渗不漏。

给水管道及配件安装

室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1。5倍，但不得小于0。6Mpa。

检验方法：金属及复合管给水管道系统 在试验压力下观测10min，压力降不应0.02Mpa

然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1。15倍状态下稳压2H，压力降不得超过0。03Mpa,同时检查各连接处不得渗漏。

给水系统交付使用前必须进行试验并做好记录.

检验方法:观察和开启阀门，水嘴等放水。

生活给水系统管道在交付使用前必须冲洗和，开经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

检验方法：检查有关部门提供的检测报告。

室内直埋给水管道（塑料管道和复合管道除外应做防腐处理。埋地管道防腐层材质和结构应符合设计要求。

检验方法：观察或局部解剖检查。

隐蔽或埋地的排水管道在隐蔽前作灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

检验方法：满水15min水面下降后，再灌满观察5min,液面不降，

管道及接口无渗漏为合格。

在安装太阳能集热器玻璃前，应对集热排管和上、下集管作水压试验，试验压力为工作压力的1.5倍。

检验方法：试验压力下10min内压力不降，不渗不漏。

热交换器应以工作压力的1.5倍作水压试验。蒸汽部分应不低于蒸汽供汽压力加0.3Mpa；热水部分应不低于0.4MPa。
