目录1.目的 (2)2.编制依据 (2)3.适用范围 (2)4.材质要求 (2)5.施工工艺及技术要求 (3)6.质量要求 (8)7.给排水管道施工工艺流程图 (9)11.目的明确给排水管道工程施工作业的工艺流程、操作要点和相应的工艺标准，指导给排水管道工程施工作业。
2.编制依据1.1施工承包合同及招投标文件。
1.2喀什市阿瓦提路K0+000—K6+100阶段施工图。
1.3交通部、建设部现行相关设计规范、施工规范（指南）、国家标准、市政公路施工技术指南、验收标准及暂行规定。
1.4现场施工调查所获得的有关资料。
1.5各种人员、机械设备及材料的配置情况。
3.适用范围适用于阿瓦提路给排水管道工程施工。
4.材质要求4.1排水管道：水泥、砂、石、钢材、半成品等材料必须经试验后方可使用。
污水主管、支管及雨水口管均采用增强聚丙烯FRPP模压排水管（环刚度SN≥8KN/㎡，位于机动车道下或者当管道埋深H≥4m时，环刚度采用SN≥12.5KN/㎡）。
4.2给水管道：水泥、砂、石、钢材、半成品等材料必须经试验后方可使用。
管节表面应无斑疤、裂纹、严重锈蚀等缺陷，焊接钢管和球墨铸铁管内壁采用离心涂水泥砂浆防腐；球墨铸铁管外壁采用除锈后刷二2道热沥青防腐；管件经除锈后，涂刷防腐底漆二道，面漆二道。
焊接钢管采用除锈后环氧煤沥青玻璃纤维布特强级防腐。
如果管道、管件出厂已做标准防腐，则现场检查破损处亦按上述要求补内外防腐。
焊接钢管焊缝处需补做内外防腐。
5.施工工艺及技术要求5.1施工准备⑴核查地质资料，结合设计参数，选择合适的施工机械和施工方法。
⑵检查材料质量，不合格的不让进场。
⑶测量控制中心线和水准点。
⑷平整场地，清除障碍物，标记处理场地范围内地下构造物及管线。
5.2排水管道施工工艺⑴测量放样根据设计图纸及管道中心线和水准点正确地进行管道的测量放样工作，并设置固定可靠的护桩。
⑵沟槽开挖污水管渠采用大开挖埋设。
根据本工程原地面标高及管道设计深度，均放坡1：0.75开挖施工。

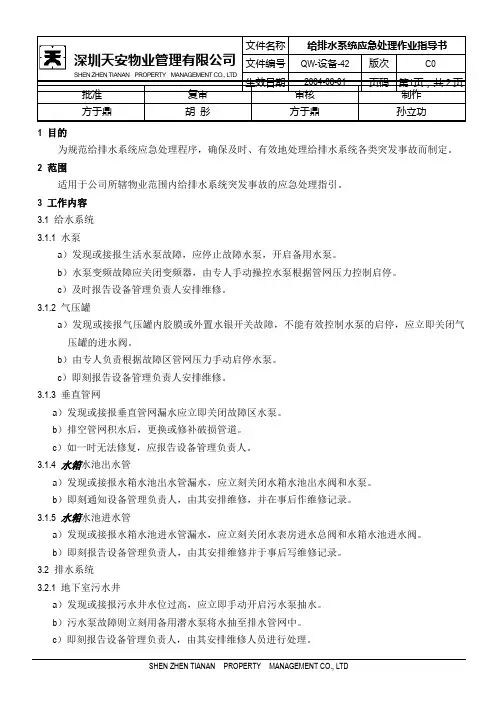

1 目的为规范给排水系统应急处理程序，确保及时、有效地处理给排水系统各类突发事故而制定。
2 范围适用于公司所辖物业范围内给排水系统突发事故的应急处理指引。
3 工作内容3.1 给水系统3.1.1 水泵a）发现或接报生活水泵故障，应停止故障水泵，开启备用水泵。
b）水泵变频故障应关闭变频器，由专人手动操控水泵根据管网压力控制启停。
c）及时报告设备管理负责人安排维修。
3.1.2 气压罐a）发现或接报气压罐内胶膜或外置水银开关故障，不能有效控制水泵的启停，应立即关闭气压罐的进水阀。
b）由专人负责根据故障区管网压力手动启停水泵。
c）即刻报告设备管理负责人安排维修。
3.1.3 垂直管网a）发现或接报垂直管网漏水应立即关闭故障区水泵。
b）排空管网积水后，更换或修补破损管道。
c）如一时无法修复，应报告设备管理负责人。
3.1.4 水箱水池出水管a）发现或接报水箱水池出水管漏水，应立刻关闭水箱水池出水阀和水泵。
b）即刻通知设备管理负责人，由其安排维修，并在事后作维修记录。
3.1.5 水箱水池进水管a）发现或接报水箱水池进水管漏水，应立刻关闭水表房进水总阀和水箱水池进水阀。
b）即刻报告设备管理负责人，由其安排维修并于事后写维修记录。
3.2 排水系统3.2.1 地下室污水井a）发现或接报污水井水位过高，应立即手动开启污水泵抽水。
b）污水泵故障则立刻用备用潜水泵将水抽至排水管网中。
c）即刻报告设备管理负责人，由其安排维修人员进行处理。
3.2.2 排污管道a）排污管道漏水应立刻用布绑紧裂口。
b）关闭破裂管对上的用水设备。
c）调集沙包挡住电梯口和用户单元门口。
d）报告设备管理负责人，由其安排人员修补管道裂口或更换管道。
3.3 通知用户3.3.1 给排水系统发生故障后应马上由设备管理负责人预计修复时间。
3.3.2 四小时内可修复的故障应马上由服务中心通过消防广播通知受影响的用户。
3.3.3 需超过四小时修复的故障管理处应书面通知受影响的用户。
给排水系统保养维护和修理作业引导书
给排水系统是现代建筑中特别紧要的构成部分，要求系统的运
作稳定、安全、清洁。
为了保证系统能正常运作，常常进行保养维
护和修理是必不可少的。
本引导书介绍给排水系统常见故障及其处
理方法，以及保养维护和修理的注意事项。
一、常见故障及其处理方法
1. 水管漏水或塞住：
漏水原因一般是管道分裂或接头失效，处理方法应依据漏水情
况进行相应修补或更换管件。
塞住原因可以是管道积存垃圾或物质，处理方法可以是使用通洗剂清洗管道。
2. 废水回流：
废水回流通常是由于末端设备上的管道堵塞导致，解决方法是
对堵塞处进行疏通处理。
3. 排水设备噪音过大：
解决方法可以是更换异响部件或者使用垫子等减震措施，同时
使用耳塞等降低噪音影响。
4. 排气噪音过大：
解决方法可以是清洗排气管道，检查排气阀门是否正常；同时
也可以在排气管道与排气阀门之间加添吸音材料。
二、保养维护和修理的注意事项
1. 定期检查水管及配件，发觉问题应尽快处理；
2. 定期清洗管道，防止管道积存垃圾或物质；
3. 定期检查管道接头，确保其正常运作；
4. 定期检查水泵，保持其正常运转；
5. 常常清洗排水口，防止积存物质产生异味；
6. 建立管道巡检制度，发觉问题适时处理。
本引导书介绍了给排水系统常见故障及处理方法以及保养维护和修理的注意事项。
为了确保系统正常运行，我们需要依据实际情况进行相应的保养维护和修理。
假如碰到多而杂问题或不确定如何处理，应当寻求专业技术人员的帮忙。

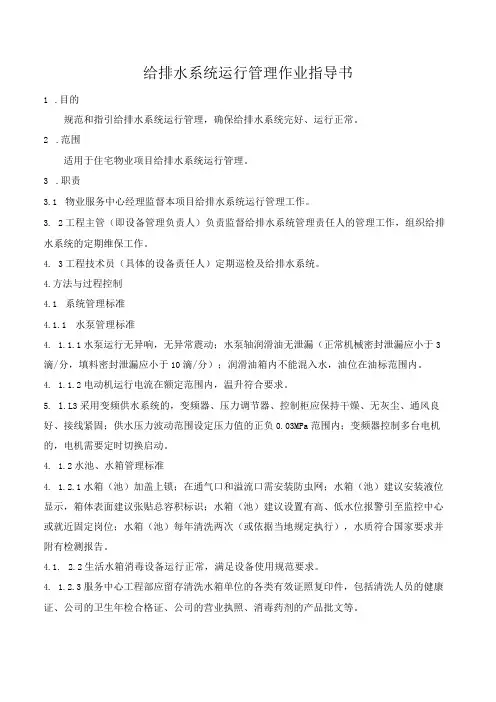

给排水系统运行管理作业指导书1.目的规范和指引给排水系统运行管理，确保给排水系统完好、运行正常。
2.范围适用于住宅物业项目给排水系统运行管理。
3.职责3.1物业服务中心经理监督本项目给排水系统运行管理工作。
3.2工程主管（即设备管理负责人）负责监督给排水系统管理责任人的管理工作，组织给排水系统的定期维保工作。
4.3工程技术员（具体的设备责任人）定期巡检及给排水系统。
4.方法与过程控制4.1系统管理标准4.1.1水泵管理标准4. 1.1.1水泵运行无异响，无异常震动；水泵轴润滑油无泄漏（正常机械密封泄漏应小于3滴/分，填料密封泄漏应小于10滴/分）；润滑油箱内不能混入水，油位在油标范围内。
4. 1.1.2电动机运行电流在额定范围内，温升符合要求。
5. 1.L3采用变频供水系统的，变频器、压力调节器、控制柜应保持干燥、无灰尘、通风良好、接线紧固；供水压力波动范围设定压力值的正负0.03MPa范围内；变频器控制多台电机的，电机需要定时切换启动。
4. 1.2水池、水箱管理标准4. 1.2.1水箱（池）加盖上锁；在通气口和溢流口需安装防虫网；水箱（池）建议安装液位显示，箱体表面建议张贴总容积标识；水箱（池）建议设置有高、低水位报警引至监控中心或就近固定岗位；水箱（池）每年清洗两次（或依据当地规定执行），水质符合国家要求并附有检测报告。
4.1. 2.2生活水箱消毒设备运行正常，满足设备使用规范要求。
4. 1.2.3服务中心工程部应留存清洗水箱单位的各类有效证照复印件，包括清洗人员的健康证、公司的卫生年检合格证、公司的营业执照、消毒药剂的产品批文等。
5. 1.3管道管理标准4. 3.1各种管道软连接无老化，无裂纹。
5. 1.3.2止回阀、碟阀、闸阀、自动控制阀门动作灵敏可靠；管道压力表指示正常，压力控制表能正确动作。
5.1. 3.3高层建筑消防给水系统需采取防超压措施。
4.L3.4集水井排水系统有自动启动装置；同时建议安装超高水位报警装置，报警信号传输至监控中心或就近固定岗位。
给排水施工作业指导书一、施工前准备工作1.完成工程图纸的审查和理解在开始施工之前，施工人员需要仔细审查并理解给排水工程的工程图纸。
对于每个管道、接头和设备的位置、尺寸和材质要有清晰的认识，并确认与设计要求一致。
如有任何疑问或不清楚的地方，及时与设计人员进行沟通并解决。
2.进行施工材料和设备的准备根据工程图纸和施工计划，采购所需的施工材料和设备。
材料包括各类管道、管件、阀门等，设备包括挖掘机、压力机、切割机等。
确保材料和设备的数量、规格和质量符合要求，并做好物资清单和验收记录。
3.制定施工计划和安全措施根据工程要求和实际情况，制定详细的施工计划，明确施工工序、时间节点和任务分工。
同时，制定安全措施，确保施工过程中的安全。
二、施工流程及操作要点1.确定施工的起点和终点根据工程图纸和施工计划，确定给排水管道的起点和终点。
根据实际情况选择合适的施工方法，如：开挖法、管道连接法、埋设法等。
2.进行土方开挖若需要开挖土方，则应先确定开挖范围和深度，并按照要求进行标线和布置施工场地。
使用挖掘机和切割机等合适的工具进行土方开挖，注意对周围设施和管线进行保护，并及时清除开挖产生的土方。
3.进行管道连接和安装根据工程图纸和施工计划，选择合适的管道连接方法，如焊接、螺纹连接等。
在连接之前，需要对管道进行清洁和除锈处理，并进行角度测量和调整。
连接时要保证连接口的密封性和可靠性，避免漏水和渗漏现象的发生。
4.进行管道的试压和检验在管道连接和安装完成之后，需要进行试压和检验工作。
使用适量的水或空气对管道进行加压，检查是否存在渗漏和破损的情况。
同时，对管道的水流量、流速和流向进行检测和调整，确保工作正常。
5.完善管道的支架和固定在管道安装和试验完成后，需要对管道进行支架和固定工作。
选择适当的支架材料和方式，确保管道在使用过程中的稳定和安全。
6.进行保温和绝缘处理根据工程要求，对给排水管道进行保温和绝缘处理。
选择合适的保温材料和绝缘材料，并进行粘贴和封闭处理。
小区物业工程部给排水系统运行管理作业指导书
1.0目的
确保给排水系统运行正常。
2.0适用范围
各服务处工程部。
3.0内容
3.1保持水泵房通风换气，环境卫生清洁。
3.2每天检查水池的水位是否正常，水池盖、检查门必须锁好，无关人员不得借用钥匙。
3.3每天检查泵房供电是否正常，所有阀门应处于开启或关闭的正常状态。
3.4每天将转换开关转到“手动”位置，用手动试验主泵和备用泵运转是否正常，然后将转换开关转回“自动”位置。
3.5每天检测水位报警装置是否运行正常。
3.6定期检查水泵、电机的紧固螺丝有无松动、轴承润滑情况是否良好等。
3.7进行维修保养时，必须先切断电源，并挂上“有人工作，严禁合闸”的告示牌。
3.8发现有异常情况或自动失灵等，立即报告，并留在现场观察。
3.9每班对泵房进行检查后，认真填写巡查表。
给排水系统作业指导书
1．0 目的
规范给排水设备（设施）管理，确保设备处于良好状态，保证生活、消防用水的需要。
2．0 适用范围
适用于写字楼给排水系统的运行管理。
3．0 作业内容
3．1 保养
3．1．1 工程主管按公司设备保养制度要求，制订给排水系统设备年度保养计划。
3．1．2 按设备年度保养计划进行设备保养，须经工程主管验收审核。
每年对主要计量器具进行专业检测。
3．2 给水系统日常巡视
3．2．1 维修工对综合水泵房每日巡视两次（上午一次，下午一次），并填写《水泵房巡视记录》。
工程主管每周一次对综合水泵房巡视进行巡视，并在《水泵房巡视记录》审核处签字确认。
3．2．2 对明沟、积水井、屋面水沟每月一次检查，发现垃圾及时清理，每半年一次对大厦周围下水道检查疏通，并填写相应记录。
3．2．3 每月一次工程部主管对给排水系统设备进行完好检查，填写《设备（房）完好检查记录》。
发现问题，及时落实整改。
3．2．4 工程主管每月组织一次对消防系统进行专业测试，并做相应记录。
3．3 给排水运行管理标准
3．3．1 给排水设备（设施）在启动时观察电流、电压，倾听有无异响。
3．3．2 水泵运行无异响，无异常震动，水泵轴无泄漏。
3．3．3 变频器、压力调节器、控制柜、应保持干燥、无灰尘、通风良好、接线
紧固。
供水压力波动范围在正负0.03MPA范围内。
重要管道上的压力仪表每年定期进行校验。
3．3．4 设备、阀门、管道、阀门工作正常，无跑冒滴漏。
止回阀动作灵敏可靠。
3．3．5 因维修等原因需停水时，应通知客户部发《停水通知》，并解释清楚停水原因。
3．4 泵房管理规定
3．4．1 非工作人员进入泵房须经工程主管或服务中心经理批准后，由维修工陪同，方可进入。
3．4．2 水泵房的机电设备由维修工负责操作，其他人不得擅自操作。
4．3 控制柜上转换开关，无特殊情况应打在“自动”位置。
4．4 设备房内保持良好的通风及照明状况，门窗开启灵活，无破损。
3．4．5 不得擅自改动机房线路、消防器材。
若需改动，须经工程主管批准后方可进行。
3．4．6 保持机房干净整洁，无积尘，不得堆放杂物。
4．7 保持机房温度低于40℃，相对湿度低于80%。
3．4．8 主要设备应编号、挂设备卡，主要阀门应悬挂状态标志牌，《设备房标识标准》。
3．4．9 泵房墙上应悬挂管理制度、设备系统图、巡视记录，房屋内应配备相对温湿度计、灭火器材、应急照明。
3．5 排污（设施）泵管理规定
3．5．1 排污泵控制箱上转换开关，无特殊情况应打在“自动”位置。
3．5．2 每月应手动点动/转换操作一次，确保排污泵在紧急状态下的正常使用。
3．5．3 阀门法兰、止回阀、管线无漏水，无严重锈蚀。
污水水位控制装置灵敏可靠，平时手自动转换开关处在自动控制状态。
控制箱开关、指示灯完好。
水泵运行电流小于额定值。
3．5．4 下水管道、水沟、污水池、地漏无堵塞、无淤积。
各种井盖的面板完好，安装牢固，无晃动。
3．5．5 雷雨天气加强对排污泵、污水井的巡视检查，确保其正常运行。
3．3．6 维修工每周一次对给水泵房进行清扫。
3．6 填写《设备台帐》，并放资料柜存档。
填写《设备卡》悬挂在设备房设备上。
4．0 检验标准
记录及时完整
设施、设备运行良好
各配件、完好无损
5．0 支持性文件
设备保养制度。
设备房标识标准
6相关质量记录
《设备年度保养计划》
《给排水设备保养记录》
《泵（房）巡视记录》
《下水道检查疏通记录》
《消防系统月度检查记录》
《设备房进出登记记录》
《设备台帐》
《设备（房）完好检查记录》。
