给排水系统维护作业指导书
日期 ___________________ 日期 ___________________ 日期 ___________________
修订记录
1. 目的
编制 审核 批准
规范给排水系统维护标准及维护作业要求。
2. 范围
适用于给排水系统维护管理。
3. 职责
4. 方法与过程控制
4.1系统维护标准：
定期巡检及维护要求
4.2.1每日巡检及维护要求：
1 ）压力表读数、阀门开关位置、管网是否漏水、管网支架是否牢固，检查水泵运
转有无异常声音，触摸电机温度是否正常，填料室滴水是否正常。
2）检查动力配电柜电源指示灯、电流电压表指示是否正常。
3 ）检查泵阀门橡胶软连接是否正常、完好。
4 ）水池、水箱水位，浮球阀是否正常。
5）控制箱上电源指示灯是否常亮，运行设备的工作状态指示灯是否常亮。
6）设备、阀门、管网是否正常、无跑冒滴漏。
4.2.2每周巡检及维护要求：
1）检查泵房水位报警系统是否正常，并记录。
2）检查水泵轴承润滑油油位、油封、水封圈、盘根是否完好。
4.2.3每月巡检及维护要求
1）收紧地脚脚螺栓。
2）检查润滑油质、油量是否符合要求，如发现润滑油变质应将润滑油全部更换，检查油封、水封圈、盘根是否完好，视情况进行更换。
3）清洁变频器、压力调节器，紧固接线。
4）冲洗压力表弯管。
5）无自动切换功能的生活泵每月切换一次备用水泵。
6）对设备房内的排水沟、排水管道进行清扫、疏通，保障排水畅通（6月至9月每半月检查一次）。
7 ）污水泵每月试启动一次。
4.2.4每季度巡检及维护要求：
1 ）检查水泵控制柜中各电气元件及触点有无过热、松动、受潮、发霉及受损等
情况
2）检查水泵运行应正常平稳，阀门开关灵活，启动过程应正常。
3 ）检查水泵的进出口管道应无锈蚀。
4 ）紧固地脚螺栓及各主部件螺丝。
5 ）各类泵体每季度加注一次润滑油。
6 ）化龚池每季度检查1次，防止外溢。
425年度巡检及维护要求：
1 ）检查泵壳的腐蚀情况，对泵壳及机座除锈刷漆，水泵配件损坏严重的需更换
2）根据使用情况，必要时清洗电机轴承、更换润滑油脂及电机轴承。
3 ）检测电机相间绝缘电阻和对地绝缘电阻，并记录测试值。
4 ）根据泵的使用情况，更换密封填料。
5 ）检查各阀门应无渗漏，动作灵活，螺杆无锈蚀。
6 ）检查泵的运行声音、泵体的振动、轴承的运转情况应正常。
7）检查、清洁雨水并、污水井、排水主管弯头。
8 ）雨水泵、污水泵每年进行年检一次，根据实际情况进行解体检查，并记录绝缘电阻和对地绝缘电阻。
9）每年入冬前对暴露管道进行防冻处理。
10）化粪清掏1次。
11）每年上汛前对雨、污水井、屋面雨水口等设施进行检查，组织清理、疏通, 确保畅通。
12）每次降雨前后及过程中对主要排水口、管井进行检查
4.3单级、多级分段式离心泵维修保养方法。
4.3.1泵体保养要求
泵体保养流程
保养流程职能
悬挂“请勿合闸”警示牌。
准
备
阶
段
4.3.2泵体保养作业注意事项
1 ）拆卸不顺时不能硬敲硬打，应用除锈润滑剂先进行除锈。
2 ）拆卸的先后顺序，组装方向必贾时要有记录或标识。
3 ）对于较长的轴，为防止其变形.必要时要加装临时支撑。
4 ）工作时尽量用固定扳手，双头螺栓，专用扳手。
5 ）水泵安装完成后，切记出水口不要连接，打开进水阀冲洗泵内部铁屑直到冲洗 水质较干净。 6）注意勿使用煤油或汽油清洗水泵内配件，避免造成维修后水泵出水产生异味。 4.4常见故障处
理
序号
故障现象 原因分析 处理方法
解 体 水 泵
保 养 阶 段 泵 体 组 装
用拉码器把对接轮拉开，取出轴销，拆掉轴承盖与轴承座 的连接螺栓后，拆下螺母，然后在顶孔上嵌入螺栓把轴承 和座顶起取出。
拧下压盖与泵体间的连接螺丝，并将支架沿轴抽出，然后 取出填料和填料轴套。
松掉穿杠两端的螺母，将穿杠抽岀，取下上盖
拆平衡鼓时上面有两个专用螺栓口，上入螺栓吊岀或将泵 体吊起一公分用铜棒向下轻轻击打轴取下平衡鼓。
将叶轮上的固定销或轴取出后再取出一段啮盖，中部要 级一级以上诉方法拆掉，并由上到下。
1. 用汽油或柴油清洗轴承和轴承盒，清洗干净后，测试轴承是否更换。
2. 用钢丝刷或锯片清除泵体内的铁锈和叶轮内外表面的水垢，用布擦净放到安全的位置
3. 清洗平衡鼓的内外的铁锈。
4. 清洗电机轴承和轴承内外压盖污垢。
5. 检查电机的定子、转子是否完好，绝缘漆是否老化并清除机内、扇叶的灰尘。
按解体相反步骤组装泵体
检测电机绝缘 水泵试运行
设备试运行无异常噪音，振动
5. 记录表格
《设备/设施保养维修记录表》
给排水、暖气工程作业指导书 1、给水管道安装工程 1.1施工准备： 1.1.1作业条件 地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处巳留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 沿室内楼面敷设的暗埋管道须在结构顶板完成，室内杂物清理干净后方可进行。 明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。 立管安装宜在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。 支管安装应在墙体砌筑完毕墙面未装修前进行。 1.1.2材料要求 铸铁给水管及管件质量标准应执行YB/T5188、GB3287.其规格尺寸应符合设计要求，管壁厚度均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。室外给水铸铁管安装多数采用橡胶圈接口，管道与橡胶圈宜采用同一厂家产品，给水铸铁管件采用厂家配套产品。用手锤轻轻敲打，发出沙沙声说明质量不好，应检查是否有裂缝；用锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。
镀锌给水管及管件质量标准应执行GB/T3091.其规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。 聚丙烯管材、管件应有质量检验部门的产品合格证，并应具备盟（市）有关卫生、建材等部门的认证文件。 管材、管件的内外壁应光滑平整、无气泡、裂纹、脱皮和明显的痕纹，凹陷，且色泽基本一致，冷水管、热水管必须有醒目的标志。 水表的规格应符合设计要求并经水电公司确认，热水系统选用符合温度要求的热水表。表壳铸造无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。 阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，干管上的阀门全部试压检验，一般阀门抽查10%.若有不合格的，则抽查20%，还有不合格的，则逐个检验。 不得使用国家限制使用和淘汰落后的建材。 以上工程物资都应有产品质量合格证及相关检验报告。对于国家及各盟（市）有规定的特定设备及材料，如消防、卫生、压力容器，应附有相应资质等级检验单位提供的检验报告；如安全阀、减压阀的调试报告，给水管道材料卫生检验报告，卫生器具环保检测报告，水表和热量表应经校准检定合格，有计量检定证书。 1.1.3主要机具 机械：套丝机，砂轮锯、电锤、台钻、调速电锤、手电钻、电焊机、电动或手动试压泵等。 工具：热熔器、专用剪刀（断管器）、螺丝刀、套丝扳、管钳、台钳、压力钳、钢锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断
文件编号：《作业指导书》管理制度 编制：日期： 审核：日期： 批准：日期： 济南华鲁实业有限责任公司
1. 目的及范围 本制度分别对《作业指导书》的编制、审批、执行及反馈等方面的工作做出规定，明确了《作业指导书》的内容：作业预备条件、主要施工方法和关键技术、安全措施、环保措施、作业过程的质量检查重点等。 本制度适用于公司承建工程的全部作业活动，包括主体工程、临建工程及其它辅助工程施工等。 2. 相关文件 《技术管理手册》 《工程质量管理制度》 《施工组织设计管理制度》 《施工图纸会审管理制度》 《施工技术交底制度》 《文件包管理制度》 《作业指导文件编码原则》 3. 管理职责 3.1. 在公司总工的领导下，公司工程技术管理部负责作业指导书管理的指导、 监督、考核工作。 3.2. 《作业指导书》编、审、批流转过程原则上在项目部实施，由项目部单项 工程师（或单项技术负责人）、专业工程师、总工进行编制、审核、批准工作。 3.3. 项目总工程师负责《作业指导书管理制度》在本项目部的控制实施；项目 部专业工程师负责《作业指导书》实施过程的监督和控制；单项工程师（或单项技术负责人）负责《作业指导书》的执行，并按要求对施工作业人员进行技术交底和过程监控。 3.4. 《作业指导书》中某些工序卡涉及特殊施工工艺或新技术、新工艺的内容， 编写执行后，由项目工程部专工报公司工程技术管理部专工，工程技术部专工负责审核，定期对公司工序卡库进行修改与更新，实现公司技术信息
共享。 3.5. 信息中心负责相关信息传递媒体的建立和维护；建立工序卡库并提供信息 界面；对已完工程《作业指导书》整理归档，建立模块。 4. 管理流程 4.1. 《作业指导书》目录建立 4.1.1.对具体的承建工程，各专业根据施工范围，将包含的单位工程列表、规 划主要《作业指导书》目录纳入施工组织专业设计中。(见《施工组织设 计管理制度》)。 4.1.2.按专业设计中规定的单位工程，单项工程师编制单位工程施工顺序方案 （见《文件包管理制度》），确立单位工程对应的所有《作业指导书》目 录，交项目部专业工程师审核后，由项目部总工批准。批准后的《作业 指导书》目录由项目工程部报公司工程技术管理部。 4.1.2.1. 《作业指导书》的编制对象，原则上是该单位工程中所含工序关联性 强的项目，也可以按分部或分项工程项目设立。 4.1.2.2. 同一项目的调试与安装工作必须分开编制《作业指导书》。 4.1.3. 按《作业指导书》编制目录，专业施工处根据施工计划，确定各《作业 指导书》的编制人员，报公司工程技术管理部专工（或施工处主任）、项 目工程部专工审批，对编制人员资格进行确认。编制人员必须具备一定 的技术经验或施工经验。 4.2. 《作业指导书》的编制、审核、批准： 4.2.1. 《作业指导书》由已批准确定的人员进行编制，项目工程部专业工程师、 安全工程师审核，项目部总工批准。 4.2.2.分系统调试《作业指导书》由项目工程部相应的机务专工编制，其他专 业专工配合提供对应资料。编制完成后，由项目工程部主任或分部试运 指挥审核，再交项目总工批准。 4.2.3.项目部认为有必要经总部副总或工程技术部专工复核的项目《作业指导 书》，由项目工程部专工报总部相关人员，总部相关人员提出指导意见，
1目的 使喷涂车间的整个生产处于受控状态，并规范喷涂车间的作业程序。 2作业前的准备 2.1作业前材料及工具的准备 2.1.1操作工在作业前凭《生产通知单》及《领料单》到相应仓库领取相应的材料（需 车队配合）并按指定的区域分类堆放。 3.1.2检查喷涂生产流水线机电设备是否正常，挂具、擦布、下架用具及作 业场地是否准备好。 2.1.2按《工艺作业指导书》的要求，提前上班时间点炉，保证正常上班有序进行 2.1.3检查领到的材料质量是否符合《生产通知单》、《工艺作业指导书》的规定的 标准，若发现物料不良要及时上报车间主任，由车间主任及时处理。 2.1.4每种尺寸的半成品料分类码放整齐，数量准确。 3作业步骤 3.1酸洗 3.1.1根据酸洗工艺处理流程，做好脱脂、水洗、酸洗、表调、磷化、水洗等工序的浓 度、PH值等质量指标的控制。 3.1.2产品入筐时应轻拿轻放，不能有磕碰现象，漏酸孔必须向下。 3.1.3护栏、大杠用不带铁网的框装，100套/框，小杠用网子框1500可/框, 梯子用 字不带铁网框装220—250个/框，①38床头用绳子捆40片/捆, 绳子必须打 紧。 3.1.4天车操作工要严格按照天车设备操作规程操作，保持酸洗池及产品不能磕碰，出 池后要等液体放干净才入其它的池。 3.1.5无锈或轻度浮锈，浸泡时间为5—10分钟，锈蚀严重的情况下，可根据实际情 况适当延长浸泡时间，直至洗净为止。 3.1.5磷化完的产品必须在30分钟内散开，产品放置时漏酸孔向下， 批准日期: 生效日期
小件摊开，要通风透光，尽快将产品风干或烤水，确保磷化后的产品 在5天之内不能生锈 3.2挂钩 3.2.1凭《生产通知单》对准备好的挂具进行检查，变形或不能受力的挂具不 能使用。 3.2.2挂同一类的产品部件必须统一位置及方向，①38床头统一挂钩间距3空 档位间隔4空档；40方圆头床头挂钩间距3空档位间隔5空档；拍子挂钩间距5空档位间隔3空档；梯子挂钩间距1空档位间隔1空档；大杠挂钩的间距6 空档位间隔2空档。 3.3擦活 3.3.1操作工用厚实的边角料布擦拭挂好的产品，保证产品表面干净、无锈蚀。 3.3.2不能擦拭干净的产品，下架做打磨处理。 3.4喷涂 3.4.1凭《生产通知单》对所需要的喷涂粉沬涂料进行过滤后，加入粉桶量不 能超过粉桶的四分之三，加入粉桶后须搅拌均匀。 3.4.2产品进入喷室后，枪不能对着产品，等枪成雾状的瞬间，再对 准产品，要求喷枪距离产品10公分左右，走枪要均匀，回枪次数不能超过三次（一个喷面）确保产品薄厚一致、均匀。 3.4.3喷涂过程中需上下左右均匀，以免造成喷涂的薄厚不均，产品 不能出现漏喷、有疙瘩、流状、杂点、杂物等现象。 3.4.4喷涂时粉沬不能混合，炉温与流水线速度要匹配，炉内不能有 大量的烟雾，以免产生色差或掉皮。 3.4.5产品出现掉炉，应及时降温、减速，做好安全保护措施，现场 批准日期:生效日期
工作行为规范系列 给排水系统运行管理作业 指导书 （标准、完整、实用、可修改）
编号：FS-QG-30966给排水系统运行管理作业指导书Operation and management instructions for water supply and drainage system 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 1.目的 规范和指引给排水系统运行管理，确保给排水系统完好、运行正常。 2.范围 适用于物业项目给排水系统运行管理。 3.职责 3.1项目经理(即服务中心/管理处负责人)监督本项目给排水系统运行管理工作。 3.2工程主管(即设备管理负责人)负责监督给排水系统管理责任人的管理工作，组织给排水系统的定期维保工作。 3.3维修技工(具体的设备责任人)定期巡检及给排水系统。
4.方法与过程控制 4.1系统管理标准 4.1.1水泵管理标准 4.1.1.1水泵运行无异响，无异常震动;水泵轴润滑油无泄漏(正常机密封泄漏应小于3滴/分，填料密封泄漏应小于10滴/分);润滑油箱内不能混入水份，油位在油标范围内。 4.1.1.2电动机运行电流在额定范围内，温升符合要求。 4.1.1.3采用变频供水系统的，变频器、压力调节器、控制柜应保持干燥、无灰尘、通风良好、接线紧固;供水压力波动范围设定压力值的正负0.03MPa范围内;变频器控制多台电机的，电机需要定时切换启动。 4.1.2水池、水箱管理标准 4.1.2.1水箱(池)加盖上锁;在通气口和溢流口需安装防虫网;水箱(池)建议安装液位显示，箱体表面建议张贴总容积标识;水箱(池)建议设置有高、低水位报警引至监控中心或就近固定岗位;水箱(池)每年清洗两次(或依据当地规定执行)，水质符合国家要求并附有检测报告。 4.1.2.2生活水箱消毒设备运行正常，满足设备使用规
陕西长枫建设工程有限公司 室内给排水及采暖工程作业指导书 QEOMS /CFJS-ZDS12 版本：A版 受控状态：分发号： 编制：日期： 审核:日期： 批准：日期： 发布日期：二○○九年七月二十四日实施日期：二○○九年七月二十四日
室内给排水及采暖工程作业指导书 1、目的：为规范作业人员作业，确保室内给排水采暖工程质量符合规范要求，以实现公司管理和指导目标，特制定本作业指导书。 2、适用范围：室内给排水及采暖工程施工。 3、术语定义 3.1引用公司《管理手册》中的术语和定义GB50242—2002术语定义。 3.2本作业指导书使用的术语定义。 3.2.1给排水系统通过及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织地输送到用水点的网络。 3.2.2排水系统：通过管道及辅助设备，把屋面雨水及生活和生产过程中所产生的污水，废水及时排放出去的网络。 3.2.3热水供应系统：用来满足人们日常生活和生产过程中对水温的某些制定要求而由管道及辅助设备组成的输送热水网络。 3.2.4卫生器具：用来满足人们日常生活中各种卫生要求，收集和排放生活及生产中的污水、废水的设备。 3.2.5给水配件：在给水、热水供应系统中，用来调解、分配水量和水压，关断和改变水流方向的各种管件、阀门和水咀的统称。 3.2.6建筑中水系统：以建筑物的冷却水，淋浴排水、盥洗排水、洗衣排水、空调冷却水等为建筑中水系统。 3.2.7试验压力：对所安装管道、设备进行强度和气密性试验未规定所要达到的压力。 3.2.8额定压力：是指阀门出厂时所标定的最高允许工作压力。 3.2.9管道配件：管道配件与管道或管道与设备连接用的各种零配件统称。 3.2.10固定支架：限制管道在支撑点处发生径和轴向位够的管道支架。
喷 涂 标 准 作 业 规 批准﹕審核﹕編制﹕高贤海
一、目的 为了规作业员的工作行为，防止由于人为的疏忽造成的产品的返修、报废。推动员工操作的规化、标准化。 二、适用围 钣金生产部喷涂组所有员工。 三、容 1.组长在分配工作任务时，要根据作业员的技能、经验，并将该产品的加工注意事项、产品的品质要求向作业员交代清楚。 2.作业员在接受到组长的生产任务后，须对照图纸检查来料是否合格，图纸与零件是否相符，如有异常立即报告给组长。 3.确认来料合格后，作业员须审查工程工艺图纸以及工程原图，看清图纸的技术要求，明确喷漆的种类、颜色、膜厚及有关规定。 4.刮灰、砂光。 4.1.对磷化后的产品进行刮灰处理，根据产品的质量要求和技术要求进行刮灰补充，对于凸出部须整平后打磨刮灰，对打磨后凹坑部分进行刮灰，对划痕及缝隙部分进行刮灰补充。 4.2.对刮灰后的地方在刮灰完成后，须经过测试，检验刮灰后的平面度是否影响喷涂后的目视感观。 4.3.对砂光后的产品进行二次检测，如发现仍有凹凸不平进行二次刮灰，力求达到刮灰后最佳平整度。 4.4.喷粉的产品，用80＃—100#砂纸对工件表面进行砂光，并检查此工件是否达到喷涂后能盖住缺陷的效果。 4.5.喷漆的产品，外表面浅划伤的零件，以磨平处理，且用400＃砂纸砂光平整；对外表面深划伤的零件，必须刮原子灰补平、再用400＃砂纸砂平整。 4.6.零件上挂具喷涂时，分清零件的主观部位。挂具、挂钩应挂在零件表面不易察看到的位置。而且要跟工件铁面接触以便能够起到导电作用，不能挂在胶纸上。 4.7.零件的表面用高压空气把灰尘杂物清除干净。并检查前工序是否做到位。 5.喷涂 5.1.喷粉 5.1.1.为了确保喷粉质量，使用的压缩空气应经过过滤器过滤。 5.1.2.零件受粉时，静电应调在30-90KVA围喷涂；返修件静电应调到20-50KVA。 5.1.3.粉枪根据零件的形状先喷折弯角处，保持喷枪与零件之间距离约300mm远。 5.1.4压缩空气的压力必须达到4-5个压力，压力过低喷枪口雾化不均、粉末乱流。

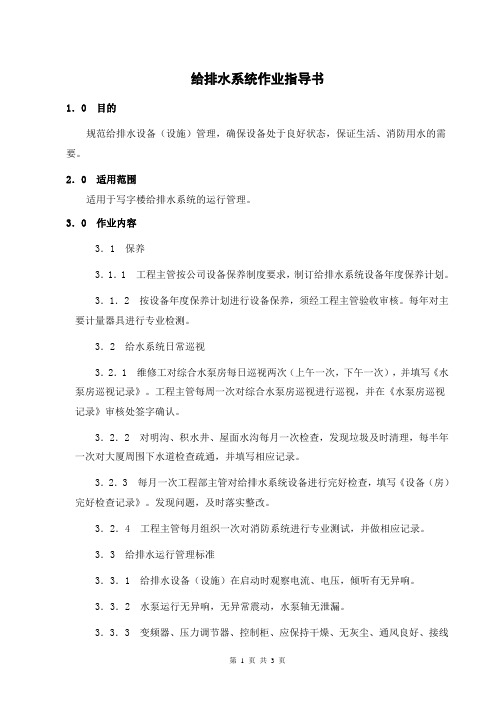

给排水系统作业指导书 1．0 目的 规范给排水设备（设施）管理，确保设备处于良好状态，保证生活、消防用水的需要。 2．0 适用范围 适用于写字楼给排水系统的运行管理。 3．0 作业内容 3．1 保养 3．1．1 工程主管按公司设备保养制度要求，制订给排水系统设备年度保养计划。 3．1．2 按设备年度保养计划进行设备保养，须经工程主管验收审核。每年对主要计量器具进行专业检测。 3．2 给水系统日常巡视 3．2．1 维修工对综合水泵房每日巡视两次（上午一次，下午一次），并填写《水泵房巡视记录》。工程主管每周一次对综合水泵房巡视进行巡视，并在《水泵房巡视记录》审核处签字确认。 3．2．2 对明沟、积水井、屋面水沟每月一次检查，发现垃圾及时清理，每半年一次对大厦周围下水道检查疏通，并填写相应记录。 3．2．3 每月一次工程部主管对给排水系统设备进行完好检查，填写《设备（房）完好检查记录》。发现问题，及时落实整改。 3．2．4 工程主管每月组织一次对消防系统进行专业测试，并做相应记录。 3．3 给排水运行管理标准 3．3．1 给排水设备（设施）在启动时观察电流、电压，倾听有无异响。 3．3．2 水泵运行无异响，无异常震动，水泵轴无泄漏。 3．3．3 变频器、压力调节器、控制柜、应保持干燥、无灰尘、通风良好、接线
