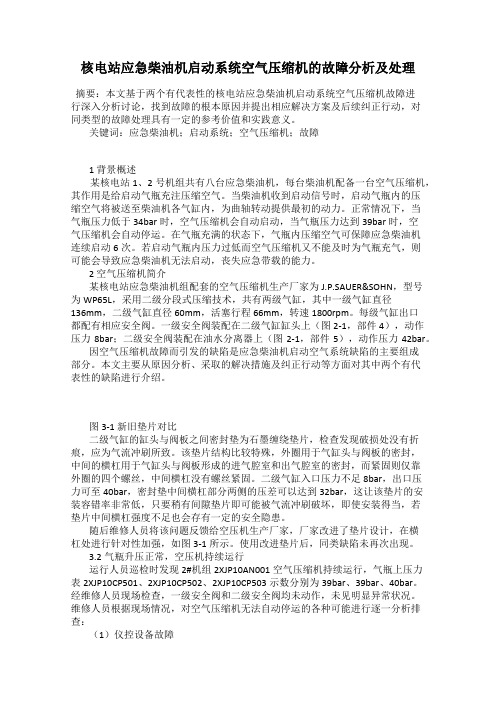

核电站应急柴油机启动系统空气压缩机的故障分析及处理摘要：本文基于两个有代表性的核电站应急柴油机启动系统空气压缩机故障进行深入分析讨论，找到故障的根本原因并提出相应解决方案及后续纠正行动，对同类型的故障处理具有一定的参考价值和实践意义。
关键词：应急柴油机；启动系统；空气压缩机；故障1 背景概述某核电站1、2号机组共有八台应急柴油机，每台柴油机配备一台空气压缩机，其作用是给启动气瓶充注压缩空气。
当柴油机收到启动信号时，启动气瓶内的压缩空气将被送至柴油机各气缸内，为曲轴转动提供最初的动力。
正常情况下，当气瓶压力低于34bar时，空气压缩机会自动启动，当气瓶压力达到39bar时，空气压缩机会自动停运。
在气瓶充满的状态下，气瓶内压缩空气可保障应急柴油机连续启动6次。
若启动气瓶内压力过低而空气压缩机又不能及时为气瓶充气，则可能会导致应急柴油机无法启动，丧失应急带载的能力。
2 空气压缩机简介某核电站应急柴油机组配套的空气压缩机生产厂家为J.P.SAUER&SOHN，型号为WP65L，采用二级分段式压缩技术，共有两级气缸，其中一级气缸直径136mm，二级气缸直径60mm，活塞行程66mm，转速1800rpm。
每级气缸出口都配有相应安全阀。
一级安全阀装配在二级气缸缸头上（图2-1，部件4），动作压力8bar；二级安全阀装配在油水分离器上（图2-1，部件5），动作压力42bar。
因空气压缩机故障而引发的缺陷是应急柴油机启动空气系统缺陷的主要组成部分。
本文主要从原因分析、采取的解决措施及纠正行动等方面对其中两个有代表性的缺陷进行介绍。
图3-1 新旧垫片对比二级气缸的缸头与阀板之间密封垫为石墨缠绕垫片，检查发现破损处没有折痕，应为气流冲刷所致。
该垫片结构比较特殊，外圈用于气缸头与阀板的密封，中间的横杠用于气缸头与阀板形成的进气腔室和出气腔室的密封，而紧固则仅靠外圈的四个螺丝，中间横杠没有螺丝紧固。
二级气缸入口压力不足8bar，出口压力可至40bar，密封垫中间横杠部分两侧的压差可以达到32bar，这让该垫片的安装容错率非常低，只要稍有间隙垫片即可能被气流冲刷破坏，即使安装得当，若垫片中间横杠强度不足也会存有一定的安全隐患。
