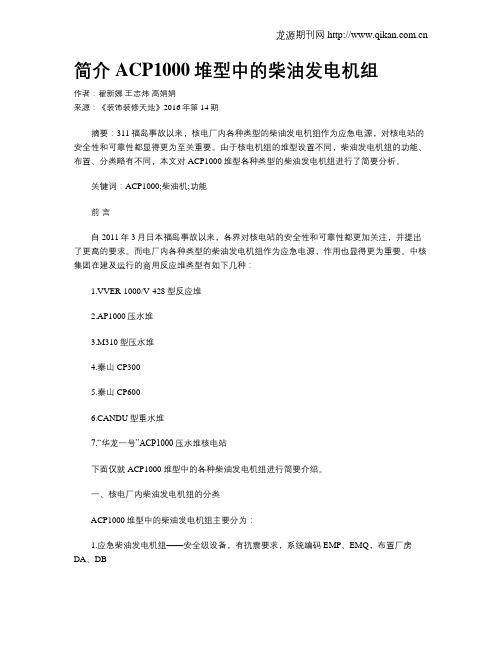

简介ACP1000堆型中的柴油发电机组作者：翟新娜王志炜高娟娟来源：《装饰装修天地》2016年第14期摘要：311福岛事故以来，核电厂内各种类型的柴油发电机组作为应急电源，对核电站的安全性和可靠性都显得更为至关重要。
由于核电机组的堆型设置不同，柴油发电机组的功能、布置、分类略有不同，本文对ACP1000堆型各种类型的柴油发电机组进行了简要分析。
关键词：ACP1000;柴油机;功能前言自2011年3月日本福岛事故以来，各界对核电站的安全性和可靠性都更加关注，并提出了更高的要求。
而电厂内各种类型的柴油发电机组作为应急电源，作用也显得更为重要。
中核集团在建及运行的商用反应堆类型有如下几种：1.VVER-1000/V-428型反应堆2.AP1000压水堆3.M310型压水堆4.秦山CP3005.秦山CP6006.CANDU型重水堆7.“华龙一号”ACP1000压水堆核电站下面仅就ACP1000堆型中的各种柴油发电机组进行简要介绍。
一、核电厂内柴油发电机组的分类ACP1000堆型中的柴油发电机组主要分为：1.应急柴油发电机组——安全级设备，有抗震要求，系统编码EMP、EMQ，布置厂房DA、DB通常，每个核电机组设置两套应急柴油发电机组设备，用以构成核电厂内中压应急交流电源，分别为带有应急厂用设备的6.6kV交流应急配电系统EMA和EMB供电。
在电厂外部交流电源全部失去的条件下，每套柴油发电机组装置都有能力满足应急厂用设备用电要求，以确保反应堆安全停堆，并且防止由于正常的外部电源系统失电而导致重要设备的损坏。
应急柴油发电机组的额定输出功率8000kW，启动时间10秒，主贮油罐设计容量满足7天*24小时供油量，日用油罐设计容量满足60分钟供油量，润滑油系统最小容量满足7天供油量。
2.厂区附加电源柴油发电机组——非安全级设备，无抗震要求，系统编码EMS，布置厂房DY厂区附加电源柴油发电机组在每一个厂区通常设置一台，其设置有安全性和经济性两方面考虑。

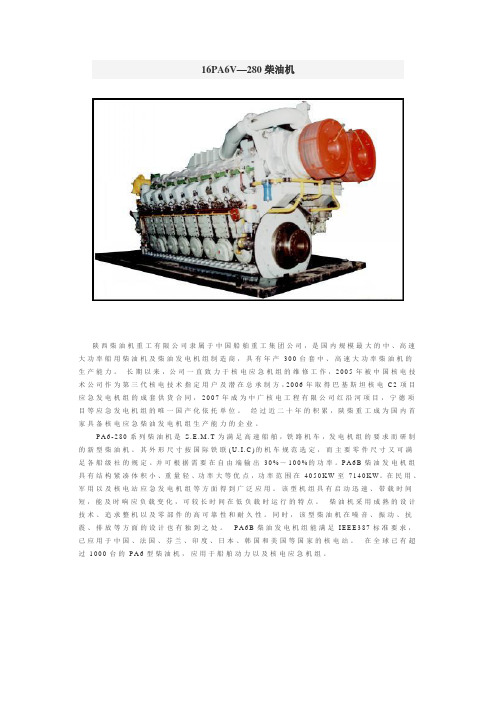

16PA6V—280柴油机
陕西柴油机重工有限公司隶属于中国船舶重工集团公司，是国内规模最大的中、高速大功率船用柴油机及柴油发电机组制造商，具有年产300台套中、高速大功率柴油机的
生产能力。
长期以来，公司一直致力于核电应急机组的维修工作，2005年被中国核电技术公司作为第三代核电技术指定用户及潜在总承制方，2006年取得巴基斯坦核电C2项目应急发电机组的成套供货合同，2007年成为中广核电工程有限公司红沿河项目，宁德项目等应急发电机组的唯一国产化依托单位。
经过近二十年的积累，陕柴重工成为国内首家具备核电应急柴油发电机组生产能力的企业。
P A6-280系列柴油机是S.E.M.T为满足高速船舶，铁路机车，发电机组的要求而研制的新型柴油机。
其外形尺寸按国际铁联(U.I.C)的机车规范选定，而主要零件尺寸又可满足各船级社的规定。
并可根据需要在自由端输出30%～100%的功率。
P A6B柴油发电机组具有结构紧凑体积小、重量轻、功率大等优点，功率范围在4050K W至7140K W。
在民用、军用以及核电站应急发电机组等方面得到广泛应用。
该型机组具有启动迅速、带载时间短，能及时响应负载变化，可较长时间在低负载时运行的特点。
柴油机采用成熟的设计技术、追求整机以及零部件的高可靠性和耐久性。
同时，该型柴油机在噪音、振动、抗震、排放等方面的设计也有独到之处。
P A6B柴油发电机组能满足I E E E387标准要求，已应用于中国、法国、芬兰、印度、日本、韩国和美国等国家的核电站。
在全球已有超过1000台的P A6型柴油机，应用于船舶动力以及核电应急机组。
M310核电机组应急柴油机低功率试验风险讨论摘要：核电厂中A系列柴油机举例分析，柴油机的卸载/带载逻辑进行分析后，进一步针对RP模式下进行柴油机低功率试验对机组造成的风险因素进行研究，并且针对风险因素制定针对性的预防措施，指导日常运行试验。
核电机组功率运行阶段，柴油机低功率试验会出现停堆、机组瞬态以及重大设备损坏的情况，因此在试验前必须做好风险的分析，并且在试验中严格按照流程进行操作，保证核电机组的运行安全。
关键词：M310核电机组；应急柴油机；低功率试验；风险分析；研究对策应急柴油机是核电机组运行安全密切相关的设备，在事故情况下保证反应性控制、余热导出、放射性包容这三个要求满足要求，对保证核电厂的安全有重要意义。
本文主要针对M310核电机组应急柴油机低功率试验中存在的风险问题进行分析，制定合理的改善对策，保证核电机组以及柴油机都能稳定、安全的运行。
一、柴油机低功率试验的目的每台机组都有2台应急柴油发电机构成核电厂中的应急交流电源，分别是：带应急厂用设备的6.6kV交流应急配电系统LHA和LHB配电盘供电系统。
厂外主电源以及厂外备用电源在失去供电的情况下，核电站的2个核电机组中每台柴油发电机组都有能力满足应急厂的设备用电要求，从而避免了因为正常外部电源丧失造成的设备损坏问题。
柴油机是与安全有密切关系的设备，并且在相关文件和标准中对柴油机的定期试验也提出了一系列的要求，柴油机低功率试验的目的在于验证柴油机和柴油控制系统的可用性，从而保证厂外主辅电源丧失的情况下，核电安全依然能够得到保障。
二、柴油机卸载/带载逻辑分析（一）柴油机卸载/带载逻辑目的倒转的时候，若是LHA001JA跳闸后，LHA母线供电的电极负荷开关就开始按照预先设置的程序自动跳闸减载，若是LHA002JA/003JA合闸之后，负荷开关会按照预定流程自动合闸，这就是保证LHA母线带电后，根据安全的要求进行电机逐步加载。
以免在母线带电后，所有电机同时启动，因为电机的起动电流为额定电流的5～7倍，因此柴油发电机很难承受电流的压力。
关于核电站应急柴油发电机核相试验方法的研究摘要：核相试验是新建电力设备投运前的重要试验，核电站应急柴油发电机组由于其加载特性，在核相方法有其特殊性，本文对不同电站进行的核相方法进行研究和比较，对电力工程建设中，柴油发电机组核相工作具有一定指导作用。
关键词：应急柴油发电机组核相1.前言在电力工程中，新建发电机组在并网投运之前，必须要进行核相试验。
发电机通过核相试验来确保相序正确。
如果发电机相序不正确，将无法并网，强行并网会因非同期合闸，发电机将承受大电流冲击，造成设备损坏。
常规核相试验根据电源数量，可分为同源核相和异源核相。
根据核相位置，可分为一次侧核相和二次侧核相。
1.研究背景核电站应急柴油发电机被称为电站中的电站，为核电站应急电源，是保护核安全的最后一道电力屏障。
以国内核电站使用较多的MTU956TB33型应急柴油机为例，该类型柴油机调速模式采用有差调节（Droop ON）模式，随着带载负荷增加，转速逐渐降低，对应发电机频率也逐渐降低。
在柴油机空载时，转速约为1560转/分，对应发电机频率为52Hz，与电网频率50 Hz相比，频差较大，若采用一般异源核相及一次核相方法做核相试验，无法进行。
1.应急柴油发电机系统典型配置下图1为典型的应急柴油发电机系统配置图。
图1：应急柴油发电机系统配置图6kV母线A为机组正常中压母线，6kV母线B为厂用应急中压母线，其正常电源来自于6kV母线A，进线开关为Q1，应急电源为应急柴油发电机组，进线开关为Q2。
6kV断路器Q1和Q2配有同期闭锁保护，仅在满足同期条件时发出闭锁释放信号，两个断路器可以同时合闸。
同期装置所需二次电压分别来自6kV母线B电压互感器二次侧，应急柴油发电机出口电压互感器二次侧。
应急柴油发电机组用辅机电源来自6kV母线B。
系统继电保护配置有6kV开关Q2配有过流保护。
发电机保护配置有过流保护、差动保护、电压保护、定子接地保护等。
1.核相试验介绍笔者曾在不同核电站参与应急柴油发电机调试工作，均采用同源核相方式，根据供电电源不同，曾使用过两种同源核相方法，两种方法各有优缺点。
一、编制目的为确保在突发停电或电力供应不稳定情况下，柴油发电机组能够迅速、安全、有效地启动，保障企业生产、生活及重要设施的电力供应，特制定本应急预案。
二、适用范围本预案适用于企业内部柴油发电机组在紧急情况下启动及运行的管理。
三、组织机构及职责1. 应急领导小组：负责组织、协调、指挥柴油发电机组启动及运行工作。
2. 应急指挥部：负责制定启动方案、协调各部门、指挥现场操作。
3. 技术保障组：负责检查、调试、维护柴油发电机组，确保其正常运行。
4. 信息联络组：负责收集、整理、传递相关信息，确保信息畅通。
5. 安全保卫组：负责现场安全，防止意外事故发生。
四、应急响应流程1. 信息收集与报告（1）当发生停电或电力供应不稳定时，信息联络组立即向应急指挥部报告。
（2）应急指挥部接到报告后，立即启动应急预案。
2. 启动方案制定（1）应急指挥部根据现场情况，制定启动方案。
（2）技术保障组根据启动方案，检查、调试、维护柴油发电机组。
3. 启动柴油发电机组（1）技术保障组完成柴油发电机组检查、调试后，启动发电机。
（2）应急指挥部根据启动方案，指挥现场操作。
4. 运行监控与调整（1）应急指挥部组织人员对柴油发电机组运行情况进行监控。
（2）根据实际情况，对柴油发电机组运行参数进行调整。
5. 供电恢复与停机（1）当市电恢复或电力供应稳定后，应急指挥部根据情况，逐步降低柴油发电机组负荷。
（2）待市电供电稳定后，应急指挥部组织人员停机。
五、应急保障措施1. 人员保障：应急指挥部组织相关人员参加应急演练，提高应急处置能力。
2. 资源保障：确保柴油发电机组所需燃油、配件等物资充足。
3. 设备保障：定期对柴油发电机组进行维护保养，确保其正常运行。
4. 技术保障：加强技术培训，提高操作人员技能水平。
六、应急演练1. 定期组织应急演练，提高应急处置能力。
2. 演练内容包括：应急响应、启动柴油发电机组、运行监控与调整、供电恢复与停机等。
3. 演练结束后，对演练情况进行总结，不断完善应急预案。

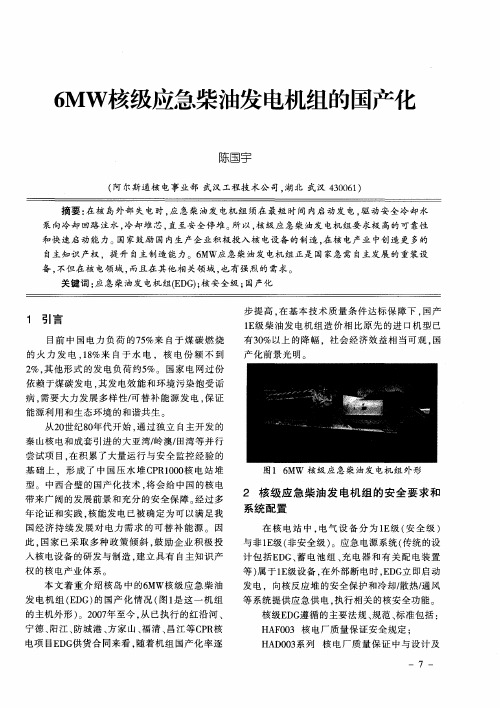

M T U柴油机系统及结构前言采用我国自主研发的CPR1000技术路线的核电站，为防御自然或人为故障阻碍核电厂安全功能的实现，在NI区域内布置了应急柴油发电机组作为电厂应急后备电源。
厂区应急柴油发电机组代码为LHP/LHQ，为厂用电系统6.6KV应急母线LHA、LHB的厂内备用电源。
当厂用机组母线LGB、LGC因失去厂外电源或母线本身故障造成停电事故时，柴油发电机组启动确保应急母线LHA、LHB的供电，从而保证反应堆的紧急安全停堆，防止重要设备因厂用电系统的失去而造成损坏。
其质量等级为QSR，是与质量和安全相关系统。
核电站每台机组设置2台应急柴油发电机组，全厂共有4台应急柴油机发电机组，分别为1LHP、1LHQ、2LHP、2LHQ。
其中LHP作为LHA母线的备用电源，为A列系统。
LHQ作为LHB母线的备用电源，为B列系统。
4台柴油发电机组设计完全相同，每台发电机组的额定输出功率为6MW。
本书简要介绍了6.6KV应急柴油发电机系统的组成、结构和安全功能，重点讲述了956V20TB33系列柴油机的结构以及重要部件的工作过程和原理，整理了电站日常柴油机试验的主要过程，希望能够帮助青年员工提高对柴油发电机设备的认识。
由于编者水平和上游文件的限制，书中难免有疏漏或错误，敬请读者批评指正。
目录第一章应急柴油发电机系统总述 (6)1.1系统简介 (6)1.1.1系统设备组成 (6)1.1.2设计基准 (7)1.1.3柴油发电机组本体设计要求 (8)1.1.4柴油发电机组辅助设备的设计要求 (8)1.1.5柴油发电机现场布置 (9)1.1.6MTU柴油机性能参数 (11)1.1.7SIEMENS发电机性能参数 (12)1.1.8柴油机仪控系统 (13)1.1.9LHP/Q系统在电源系统中的位置 (14)1.1.10运行技术规范对LHP/Q系统可用性的要求 (15)第二章MTU柴油机工作原理 (17)2.1内燃机的主要名词 (17)2.2进气冲程作用 (19)2.3压缩冲程作用 (19)2.4做功冲程作用 (19)2.5排气冲程作用 (20)2.6换气过程分析 (20)第三章MTU柴油机结构介绍 (22)3.1机体简介 (22)3.2 曲轴箱 (23)3.3主要零部件介绍 (24)3.3.1防爆孔门(代码：165/166/167/168VH) (24)3.3.2 曲轴箱呼吸器： (25)3.3.3 传动齿轮系： (26)3.4 运动件 (27)3.4.1 曲轴 (27)3.4.2连杆 (29)3.4.3活塞组件 (29)3.4.4 减震器 (30)3.4.5 缸头 (31)3.4.6 下弹簧座 (32)3.4.7 减压阀 (33)3.4.9 凸轮轴减震器 (36)3.5 柴油机控制 (36)3.5.1电子调速器（电液式）代号：100UC (37)3.5.2 传动装置（此部分由于杆状零件太多，用词不太确切） (38)3.5.3 涡轮增压 (39)3.5.3.1高压级涡轮增压机（代码：300/302/304/306/308CO) (40)3.5.3.2 低压级涡轮增压机（代码：301/303/305//307//309CO) (42)第四章柴油机主要系统 (43)1.1进气系统 (44)1.1.2排气系统 (45)1.1.3空气过滤器（代码：300/302/303/304/305/306FI） (46)1.1.4高压级中冷器（代码：305/306RF） (47)1.1.5低压级中冷器（代码： 300/301/302/303/304RF） (48)1.1.6紧急切断气源阀（代码：300/301VA） (49)1.1.7疏水管线 (50)1.1.8 二级增压 (51)1.1.9排气消音器（代码：300ZI） (53)1.1.10增压空气预热器（代码：200/201EX） (54)1.1.11供油设备 (55)1.1.12 喷油泵 (56)1.1.13燃油泵的出油阀和减压阀 (59)1.1.14 喷油器 (60)2.1供油系统 (63)2.1.2泄漏燃油储存箱（代码：102BA） (65)2.1.3泄漏燃油储存箱（代号：100/101BA） (66)2.1.4 燃油泵（代号：124PO） (66)2.1.5手摇泵（代码：100PO） (68)2.1.6燃油转运泵（代码：102/103PO） (69)2.1.7燃油预过滤器（代码：100FP） (70)2.1.8燃油过滤器（代号：100/101FF） (71)2.1.9限压阀 (73)2.1.11冷却水泵（代码:200/201/202PO） (75)2.1.12主冷却水泵（代码：200/201PO） (76)2.1.13增压空气冷却水泵（代码：202PO） (77)2.1.14预热水泵（代码：203PO） (78)3.1.1增压空气冷却水 (81)3.1.2膨胀水箱（代码：200/201BA） (82)3.1.3呼吸阀（代码：208/209VC） (83)3.1.4电加热器组件（代码：202RS） (84)3.1.5风冷器（代码：200RS） (85)3.1.6逆止阀（代码：223VC） (85)3.1.7温控阀（代码：200/201AJ） (86)3.1.8润滑油泵 (88)3.1.9主润滑油泵（代码：150/151PO） (88)3.1.10泄压阀 (90)3.1.11阀座润滑油泵（代码：152PO） (91)3.1.12预润滑泵和排油泵（代码：153PO和155PO） (93)3.1.13润滑油输送泵（代码：154PO） (94)4.1油温控制系统 (95)4.2运动件润滑油系统 (96)4.2.1主润滑油过滤器（代码：150/151FF） (98)4.3阀动装置润滑油系统 (100)4.4活塞冷却油系统 (101)4.4.1活塞冷却油过滤器： (102)4.5阀座润滑油系统 (103)4.6预润滑系统 (104)4.6.1磁盘过滤器（代码：152FF） (105)4.6.2油水热交换器（代码：150/151EX） (107)4.6.3压差调节阀（代码：151LP） (108)4.6.4减压阀（代码：155VH） (110)4.6.5减压阀（代码：154VH） (111)4.6.6安全阀（代码：178VH） (112)4.6.7压力保持阀体（代码：157/158/159VH） (113)4.6.8压力保持阀（代码：160VH） (114)4.6.9加压阀 (代码：157/158/159VH) (115)4.6.10逆止阀（代码：162VH） (116)4.6.11逆止阀 (代码：179/180/181/182/183/184/185/186/187/188VH) (117)4.6.12限流器逆止阀（代码：161VH） (118)4.6.13润滑油系统温控阀（代码：150/151AJ） (119)5.1启动系统（引擎逆时针转动） (120)5.1.1电磁三通阀（代码：250/251VA） (122)5.1.2二位三通阀（代码：250/251EL) (123)5.1.3启动空气分配器（代码：250/251DR） (124)5.1.4启动阀（代码：620—639VA） (125)5.1.5 安全阀 (126)5.1.6逆止阀（代码：292/293VA） (127)5.2停机系统 (128)6.1 主机弹性底座 (130)6.2 机座框架 (131)7.1压缩空气供应系统 (132)7.1.1电磁阀（代码：300/301EF） (133)7.1.2自动限流器（代码：252EO） (134)7.1.3减压阀（代码：257/258VA） (135)7.1.5 阀组 (137)7.1.6活页阀（代码：200VC） (139)7.1.7蓄能器（代码： 300/301/302/303/304/305/306/307 BG） (140)7.1.8 蓄能器（代码：151CO） (141)7.1.9 蓄能器（代码：150CO） (143)7.1.10 联轴器 (144)第五章柴油机定期试验 (145)5.1低功率试验（PTXLHP/Q01） (145)5.1.1试验目的 (145)5.1.2试验周期 (145)5.1.3 存在的风险/对策 (145)5.1.4操作过程 (146)5.2满功率试验 (146)5.2.1试验目的 (146)5.2.2试验周期 (146)5.2.3存在的风险/对策 (147)5.2.4操作过程 (147)5.3 厂用电运行情况下柴油发电机组启动检查（PTXLHP/Q03） (148)5.3.1 试验目的 (148)5.3.2试验周期 (148)5.3.3存在的风险/对策 (148)5.3.4操作过程 (148)5.4启动用压缩空气罐的充注试验（PTXLHP004） (149)5.4.1试验目的 (149)5.4.2试验周期 (149)5.4.3风险分析 (149)5.4.4操作过程 (149)5.5日用燃油罐紧急排油试验（PTXLHP005）（应该不存在了） (149)5.6低功率试验（PTXLHP/Q006） (149)5.6.1试验目的 (149)5.6.2试验周期 (150)5.6.3风险分析 (150)5.6.4操作过程 (150)5.6.5柴油机与电气盘LHA并网延迟时间检查（PTXLHP007）（不清楚试验过程） ... 错误!未定义书签。
核电站应急柴油发电机组引入方案的改进及应用
