核电厂中应急柴油发电机组的作用和组成

柴油发电机组功能介绍
柴油发电机组功能介绍
柴油发电机组是一种常用的发电设备，主要由柴油机、发电机和控制
系统组成。

它具有以下主要功能：
一、发电功能
柴油发电机组的主要功能之一是发电。

柴油机通过消耗燃料产生热能，驱动发电机进行转动，从而产生电能。

它可以为工业、商业和居民等
提供电力，以满足电力需求。

二、备用电源功能
柴油发电机组具有备用电源功能。

在电网故障或停电时，它可以作为
备用电源，确保用电不中断。

备用电源功能是柴油发电机组非常重要
的功能之一，它可以保障重要设备的安全运行。

三、调峰与调频功能
柴油发电机组还具有调峰和调频功能。

调峰功能指的是在电力需求变
化较大的情况下，柴油发电机组可以根据负荷的变化，自动进行功率
调整，使电力输出平稳。

调频功能指的是在电网频率发生偏差时，柴
油发电机组可以自动进行频率调整，保证电力输出的准确性和稳定性。

四、节能环保功能
柴油发电机组还具有节能环保功能。

随着环保意识的提高，柴油发电
机组的节能环保功能也开始受到重视。

它可以通过采用先进的燃烧技
术和减少废气排放等手段，减少对环境的污染，并有效实现节能减排。

综上所述，柴油发电机组是一种非常实用的发电设备，它具有发电、
备用电源、调峰调频和节能环保等多种功能，为工业、商业和居民等
提供了电力保障。

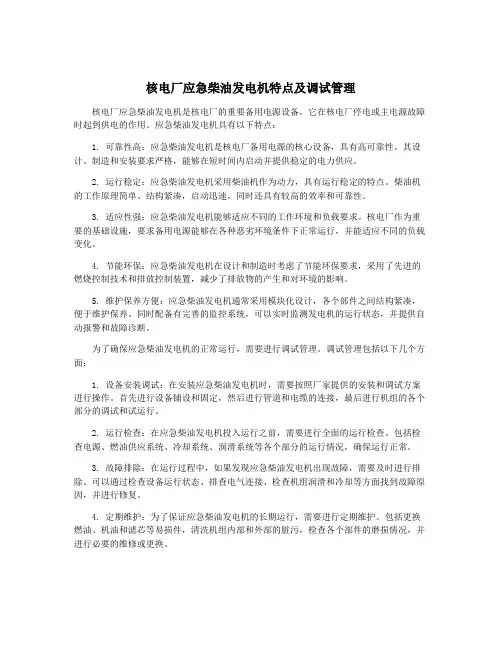

核电厂应急柴油发电机特点及调试管理核电厂应急柴油发电机是核电厂的重要备用电源设备，它在核电厂停电或主电源故障时起到供电的作用。

应急柴油发电机具有以下特点：1. 可靠性高：应急柴油发电机是核电厂备用电源的核心设备，具有高可靠性。

其设计、制造和安装要求严格，能够在短时间内启动并提供稳定的电力供应。

2. 运行稳定：应急柴油发电机采用柴油机作为动力，具有运行稳定的特点。

柴油机的工作原理简单、结构紧凑，启动迅速，同时还具有较高的效率和可靠性。

3. 适应性强：应急柴油发电机能够适应不同的工作环境和负载要求。

核电厂作为重要的基础设施，要求备用电源能够在各种恶劣环境条件下正常运行，并能适应不同的负载变化。

4. 节能环保：应急柴油发电机在设计和制造时考虑了节能环保要求，采用了先进的燃烧控制技术和排放控制装置，减少了排放物的产生和对环境的影响。

5. 维护保养方便：应急柴油发电机通常采用模块化设计，各个部件之间结构紧凑，便于维护保养。

同时配备有完善的监控系统，可以实时监测发电机的运行状态，并提供自动报警和故障诊断。

为了确保应急柴油发电机的正常运行，需要进行调试管理。

调试管理包括以下几个方面：1. 设备安装调试：在安装应急柴油发电机时，需要按照厂家提供的安装和调试方案进行操作。

首先进行设备铺设和固定，然后进行管道和电缆的连接，最后进行机组的各个部分的调试和试运行。

2. 运行检查：在应急柴油发电机投入运行之前，需要进行全面的运行检查。

包括检查电源、燃油供应系统、冷却系统、润滑系统等各个部分的运行情况，确保运行正常。

3. 故障排除：在运行过程中，如果发现应急柴油发电机出现故障，需要及时进行排除。

可以通过检查设备运行状态、排查电气连接、检查机组润滑和冷却等方面找到故障原因，并进行修复。

4. 定期维护：为了保证应急柴油发电机的长期运行，需要进行定期维护。

包括更换燃油、机油和滤芯等易损件，清洗机组内部和外部的脏污，检查各个部件的磨损情况，并进行必要的维修或更换。

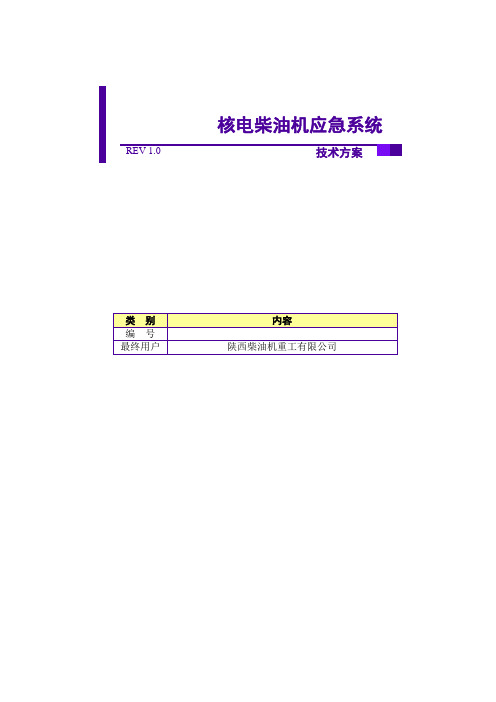

核电柴油机应急系统修订历史目录1.总则 (1)2.参考标准和规范 (1)3.使用环境 (1)4.电源条件 (1)5.电气设备分级 (1)6.方案概述 (2)6.1控制系统功能描述 (2)6.2柴油发电机组综合控制系统方框图 (2)6.3LEAP(柴油发电机组控制系统)控制柜设备组成介绍 (3)7.系统主要功能介绍 (7)7.1柴油机启动和停止 (7)7.2急停保护 (8)7.3手动同步 (8)7.4自动同步 (9)7.5发电机负荷控制 (9)7.6励磁控制 (9)7.7人机界面功能 (9)8.供货范围 (10)1.总则本供货技术规格书规定了福清核电站5、6号堆应急柴油发电机组用电气柜在设计、制造、试验、性能、文件、交货、油漆防护和包装等方面最低限度的技术要求。

2.参考标准和规范●HAF003 核电厂质量保证分级安全规定●HAD003/01-09 核安全导则●HAD101/13 核电厂应急动力系统●RCC-E 2005 压水堆核电站核岛电气设计和建造规则●EJ/T625-2004 核电厂备用电源用柴油发电机组准则●IEEE387-1995 核电站备用电源用柴油发电机组标准准则●ISO 9001 质量管理体系要求●ISO3046-2002 往复式内燃机－性能●ISO 8528 往复式内燃机－交流发电机组●IEC60060 高压试验技术●IEC60185 电流互感器●IEC60186 电压互感器●IEC62271-200 额定电压1KV以上52KV以下的交流金属封闭开关设备和控制设备●IEC60068-2004 环境试验●IEC60439-1 低压开关柜和控制柜组件的型式试验●IEC60947-2007 低压开关柜和控制柜组件的型式试验●IEC60255 电气继电器3.使用环境⏹电气间室内温度: 5～35℃⏹相对湿度: 0％～70％4.电源条件交流电源: 380V和220V;直流电源: 220V、110V和48V;5.电气设备分级电气设备分级如下:6.方案概述6.1控制系统功能描述6.1.1 LEAP(柴油发电机组控制系统)的主要功能如下:柴油机保护和监测；发电机保护和监测柴油机的启动和停止的顺序控制；手动和自动同期；功率计算和功率控制；柴油机转速控制；发电机励磁，调压及无功测量；就地/远程控制和监测、以及与电厂控制系统PLC(DCS/OV ATION)实现数据传输；6.1.2 HVP(高压测量柜)的主要功能如下:三相电压采集及为监测、保护、励磁和同期功能模块提供电压信号;6.1.3 发电机组监测与显示系统采用一套15寸触摸屏，其布置在LEAP控制柜门上。

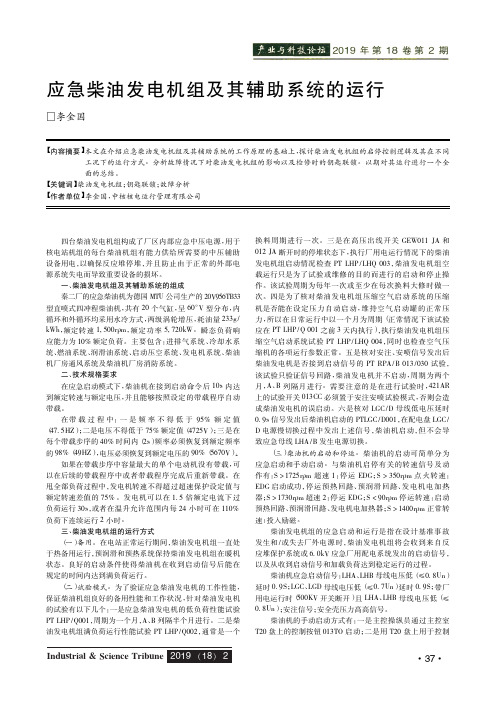

应急柴油发电机组及其辅助系统的运行□李金国【内容摘要】本文在介绍应急柴油发电机组及其辅助系统的工作原理的基础上，探讨柴油发电机组的启停控制逻辑及其在不同工况下的运行方式。

分析故障情况下对柴油发电机组的影响以及检修时的钥匙联锁。

以期对其运行进行一个全面的总结。

【关键词】柴油发电机组；钥匙联锁；故障分析【作者单位】李金国，中核核电运行管理有限公司四台柴油发电机组构成了厂区内部应急中压电源，用于核电站机组的每台柴油机组有能力供给所需要的中压辅助设备用电，以确保反应堆停堆，并且防止由于正常的外部电源系统失电而导致重要设备的损坏。

一、柴油发电机组及其辅助系统的组成秦二厂的应急柴油机为德国MTU公司生产的20V956TB33型直喷式四冲程柴油机，共有20个气缸，呈60ʎV型分布，内循环和外循环均采用水冷方式，两级涡轮增压，耗油量233g/ kWh，额定转速1 500rpm，额定功率5 720kW。

瞬态负荷响应能力为10%额定负荷。

主要包含：进排气系统、冷却水系统、燃油系统、润滑油系统、启动压空系统、发电机系统、柴油机厂房通风系统及柴油机厂房消防系统。

二、技术规格要求在应急启动模式下，柴油机在接到启动命令后10s内达到额定转速与额定电压，并且能够按照设定的带载程序自动带载。

在带载过程中：一是频率不得低于95%额定值（47.5HZ）；二是电压不得低于75%额定值（4725V）；三是在每个带载步序的40%时间内（2s）频率必须恢复到额定频率的98%（49HZ），电压必须恢复到额定电压的90%（5670V）。

如果在带载步序中容量最大的单个电动机没有带载，可以在后续的带载程序中或者带载程序完成后重新带载。

在甩全部负荷过程中，发电机转速不得超过超速保护设定值与额定转速差值的75%。

发电机可以在1.5倍额定电流下过负荷运行30s，或者在温升允许范围内每24小时可在110%负荷下连续运行2小时。

三、柴油发电机组的运行方式（一）备用。

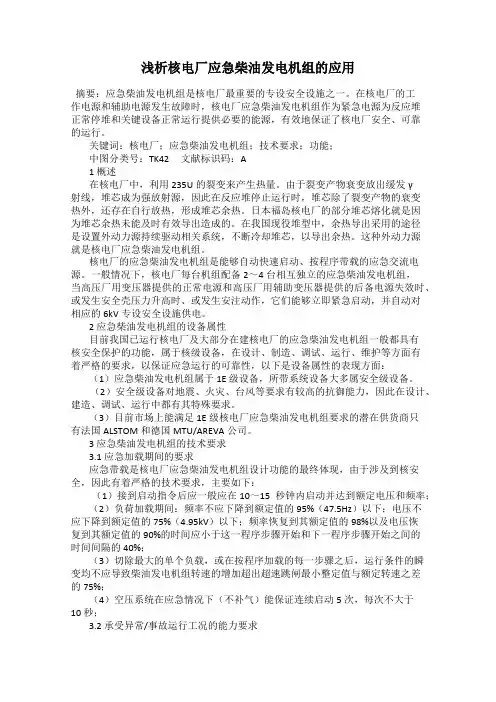

浅析核电厂应急柴油发电机组的应用摘要：应急柴油发电机组是核电厂最重要的专设安全设施之一。

在核电厂的工作电源和辅助电源发生故障时，核电厂应急柴油发电机组作为紧急电源为反应堆正常停堆和关键设备正常运行提供必要的能源，有效地保证了核电厂安全、可靠的运行。

关键词：核电厂；应急柴油发电机组；技术要求；功能；中图分类号：TK42 文献标识码：A1 概述在核电厂中，利用235U的裂变来产生热量。

由于裂变产物衰变放出缓发γ射线，堆芯成为强放射源，因此在反应堆停止运行时，堆芯除了裂变产物的衰变热外，还存在自行放热，形成堆芯余热。

日本福岛核电厂的部分堆芯熔化就是因为堆芯余热未能及时有效导出造成的。

在我国现役堆型中，余热导出采用的途径是设置外动力源持续驱动相关系统，不断冷却堆芯，以导出余热。

这种外动力源就是核电厂应急柴油发电机组。

核电厂的应急柴油发电机组是能够自动快速启动、按程序带载的应急交流电源。

一般情况下，核电厂每台机组配备2～4台相互独立的应急柴油发电机组，当高压厂用变压器提供的正常电源和高压厂用辅助变压器提供的后备电源失效时、或发生安全壳压力升高时、或发生安注动作，它们能够立即紧急启动，并自动对相应的6kV专设安全设施供电。

2 应急柴油发电机组的设备属性目前我国已运行核电厂及大部分在建核电厂的应急柴油发电机组一般都具有核安全保护的功能，属于核级设备，在设计、制造、调试、运行、维护等方面有着严格的要求，以保证应急运行的可靠性，以下是设备属性的表现方面：（1）应急柴油发电机组属于1E 级设备，所带系统设备大多属安全级设备。

（2）安全级设备对地震、火灾、台风等要求有较高的抗御能力，因此在设计、建造、调试、运行中都有其特殊要求。

（3）目前市场上能满足1E级核电厂应急柴油发电机组要求的潜在供货商只有法国ALSTOM和德国MTU/AREVA公司。

3 应急柴油发电机组的技术要求3.1 应急加载期间的要求应急带载是核电厂应急柴油发电机组设计功能的最终体现，由于涉及到核安全，因此有着严格的技术要求，主要如下：（1）接到启动指令后应一般应在10～15 秒钟内启动并达到额定电压和频率；（2）负荷加载期间：频率不应下降到额定值的95%（47.5Hz）以下；电压不应下降到额定值的75%（4.95kV）以下；频率恢复到其额定值的98%以及电压恢复到其额定值的90%的时间应小于这一程序步骤开始和下一程序步骤开始之间的时间间隔的40%；（3）切除最大的单个负载，或在按程序加载的每一步骤之后，运行条件的瞬变均不应导致柴油发电机组转速的增加超出超速跳闸最小整定值与额定转速之差的75%；（4）空压系统在应急情况下（不补气）能保证连续启动5 次，每次不大于10秒；3.2 承受异常/事故运行工况的能力要求应急柴油发电机组除了在核安全方面有着特殊要求以外，还必需符合以下一般发电机承受异常、事故运行工况能力的要求：（1）由柴油发电机供电的6.6kV 供电系统有一相接地时能正常启动和运行；（2）发电机组具有承受以下故障的能力：◆由外部故障引起的发电机端子处小于5S 的三相或两相短路；◆1.2倍额定转速下超速运行5 秒钟；◆频率约50Hz，1.4倍额定过电压持续4 秒钟；◆频率约50Hz，1.2倍额定过电压持续3 分钟；◆相位差从120°到180°的非同期并网至少2 次。

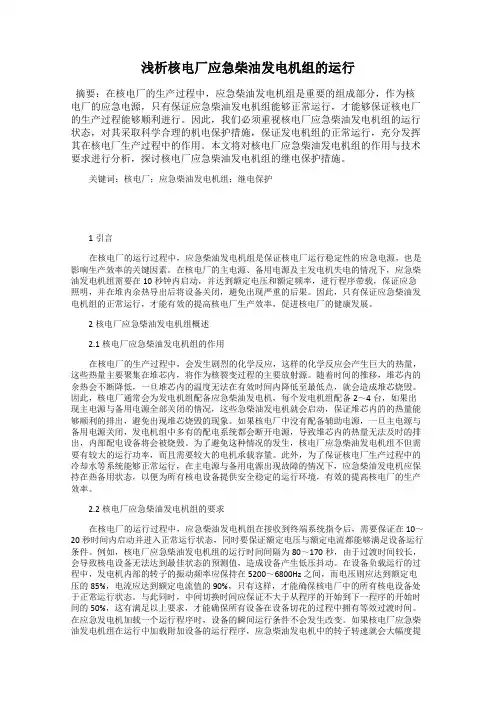

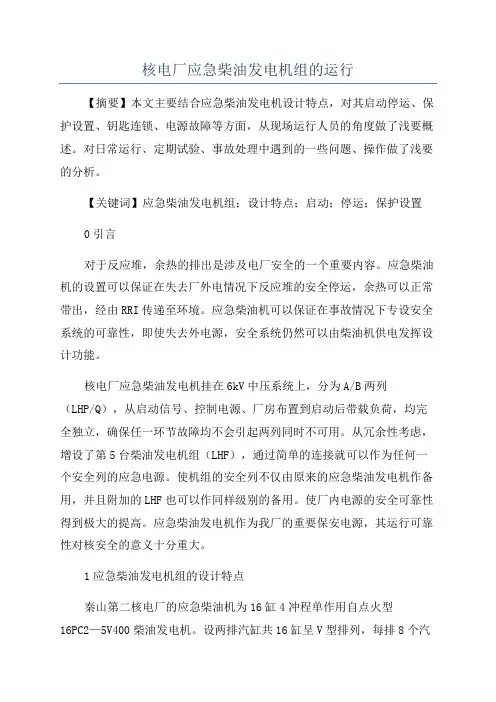

浅析核电厂应急柴油发电机组的运行摘要：在核电厂的生产过程中，应急柴油发电机组是重要的组成部分，作为核电厂的应急电源，只有保证应急柴油发电机组能够正常运行，才能够保证核电厂的生产过程能够顺利进行。

因此，我们必须重视核电厂应急柴油发电机组的运行状态，对其采取科学合理的机电保护措施，保证发电机组的正常运行，充分发挥其在核电厂生产过程中的作用。

本文将对核电厂应急柴油发电机组的作用与技术要求进行分析，探讨核电厂应急柴油发电机组的继电保护措施。

关键词：核电厂；应急柴油发电机组；继电保护1引言在核电厂的运行过程中，应急柴油发电机组是保证核电厂运行稳定性的应急电源，也是影响生产效率的关键因素。

在核电厂的主电源、备用电源及主发电机失电的情况下，应急柴油发电机组需要在10秒钟内启动，并达到额定电压和额定频率，进行程序带载，保证应急照明，并在堆内余热导出后将设备关闭，避免出现严重的后果。

因此，只有保证应急柴油发电机组的正常运行，才能有效的提高核电厂生产效率，促进核电厂的健康发展。

2核电厂应急柴油发电机组概述2.1核电厂应急柴油发电机组的作用在核电厂的生产过程中，会发生剧烈的化学反应，这样的化学反应会产生巨大的热量，这些热量主要聚集在堆芯内，将作为核裂变过程的主要放射源。

随着时间的推移，堆芯内的余热会不断降低，一旦堆芯内的温度无法在有效时间内降低至最低点，就会造成堆芯烧毁。

因此，核电厂通常会为发电机组配备应急柴油发电机，每个发电机组配备2～4台，如果出现主电源与备用电源全部关闭的情况，这些急柴油发电机就会启动，保证堆芯内的的热量能够顺利的排出，避免出现堆芯烧毁的现象。

如果核电厂中没有配备辅助电源，一旦主电源与备用电源关闭，发电机组中多有的配电系统都会断开电源，导致堆芯内的热量无法及时的排出，内部配电设备将会被烧毁。

为了避免这种情况的发生，核电厂应急柴油发电机组不但需要有较大的运行功率，而且需要较大的电机承载容量。

此外，为了保证核电厂生产过程中的冷却水等系统能够正常运行，在主电源与备用电源出现故障的情况下，应急柴油发电机应保持在热备用状态，以便为所有核电设备提供安全稳定的运行环境，有效的提高核电厂的生产效率。

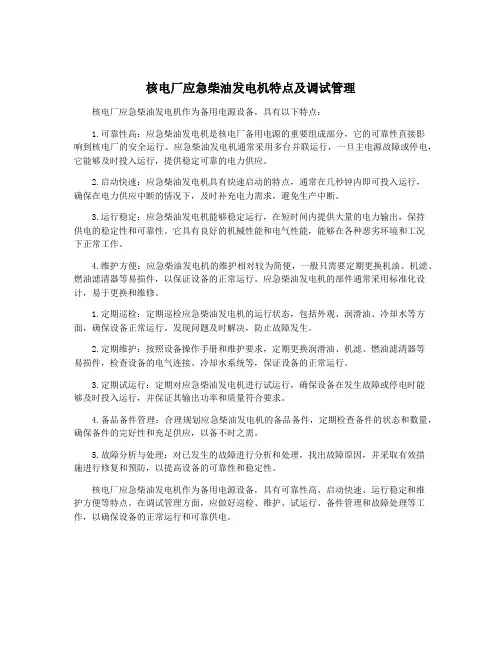

核电厂应急柴油发电机特点及调试管理核电厂应急柴油发电机作为备用电源设备，具有以下特点：1.可靠性高：应急柴油发电机是核电厂备用电源的重要组成部分，它的可靠性直接影响到核电厂的安全运行。

应急柴油发电机通常采用多台并联运行，一旦主电源故障或停电，它能够及时投入运行，提供稳定可靠的电力供应。

2.启动快速：应急柴油发电机具有快速启动的特点，通常在几秒钟内即可投入运行，确保在电力供应中断的情况下，及时补充电力需求，避免生产中断。

3.运行稳定：应急柴油发电机能够稳定运行，在短时间内提供大量的电力输出，保持供电的稳定性和可靠性。

它具有良好的机械性能和电气性能，能够在各种恶劣环境和工况下正常工作。

4.维护方便：应急柴油发电机的维护相对较为简便，一般只需要定期更换机油、机滤、燃油滤清器等易损件，以保证设备的正常运行。

应急柴油发电机的部件通常采用标准化设计，易于更换和维修。

1.定期巡检：定期巡检应急柴油发电机的运行状态，包括外观、润滑油、冷却水等方面，确保设备正常运行。

发现问题及时解决，防止故障发生。

2.定期维护：按照设备操作手册和维护要求，定期更换润滑油、机滤、燃油滤清器等易损件，检查设备的电气连接、冷却水系统等，保证设备的正常运行。

3.定期试运行：定期对应急柴油发电机进行试运行，确保设备在发生故障或停电时能够及时投入运行，并保证其输出功率和质量符合要求。

4.备品备件管理：合理规划应急柴油发电机的备品备件，定期检查备件的状态和数量，确保备件的完好性和充足供应，以备不时之需。

5.故障分析与处理：对已发生的故障进行分析和处理，找出故障原因，并采取有效措施进行修复和预防，以提高设备的可靠性和稳定性。

核电厂应急柴油发电机作为备用电源设备，具有可靠性高、启动快速、运行稳定和维护方便等特点。

在调试管理方面，应做好巡检、维护、试运行、备件管理和故障处理等工作，以确保设备的正常运行和可靠供电。

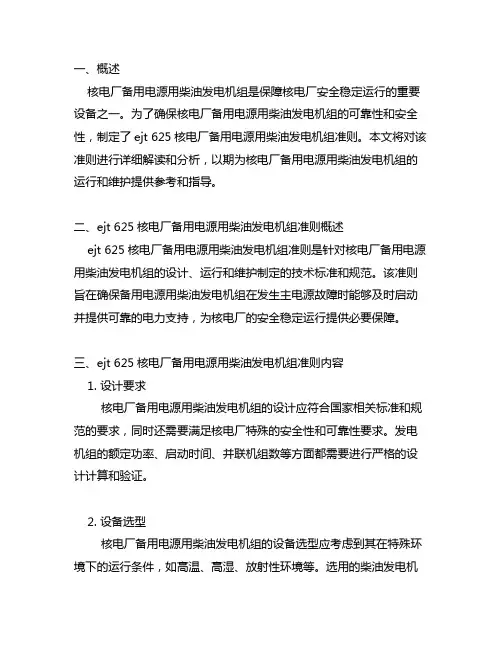

一、概述核电厂备用电源用柴油发电机组是保障核电厂安全稳定运行的重要设备之一。

为了确保核电厂备用电源用柴油发电机组的可靠性和安全性，制定了ejt 625核电厂备用电源用柴油发电机组准则。

本文将对该准则进行详细解读和分析，以期为核电厂备用电源用柴油发电机组的运行和维护提供参考和指导。

二、ejt 625核电厂备用电源用柴油发电机组准则概述ejt 625核电厂备用电源用柴油发电机组准则是针对核电厂备用电源用柴油发电机组的设计、运行和维护制定的技术标准和规范。

该准则旨在确保备用电源用柴油发电机组在发生主电源故障时能够及时启动并提供可靠的电力支持，为核电厂的安全稳定运行提供必要保障。

三、ejt 625核电厂备用电源用柴油发电机组准则内容1. 设计要求核电厂备用电源用柴油发电机组的设计应符合国家相关标准和规范的要求，同时还需要满足核电厂特殊的安全性和可靠性要求。

发电机组的额定功率、启动时间、并联机组数等方面都需要进行严格的设计计算和验证。

2. 设备选型核电厂备用电源用柴油发电机组的设备选型应考虑到其在特殊环境下的运行条件，如高温、高湿、放射性环境等。

选用的柴油发电机组应具有良好的抗辐照性能和环境适应性，以确保在核电厂事故发生时能够可靠运行。

3. 运行和维护要求核电厂备用电源用柴油发电机组的运行和维护要求包括定期检查、保养、试运行和定期演练等内容。

运行人员需要熟悉各种运行情况下的操作流程和应急措施，确保备用电源用柴油发电机组在关键时刻能够快速可靠地启动和运行。

4. 安全措施ejt 625准则还规定了核电厂备用电源用柴油发电机组的安全措施，包括防火、防爆、放射性防护等方面。

安全措施的实施能够最大限度地减少备用电源用柴油发电机组在运行过程中可能发生的安全风险，保障设备和人员的安全。

四、ejt 625核电厂备用电源用柴油发电机组准则的意义和作用ejt 625核电厂备用电源用柴油发电机组准则作为核电厂安全管理的重要组成部分，对保障核电厂的安全稳定运行具有重要的意义和作用。

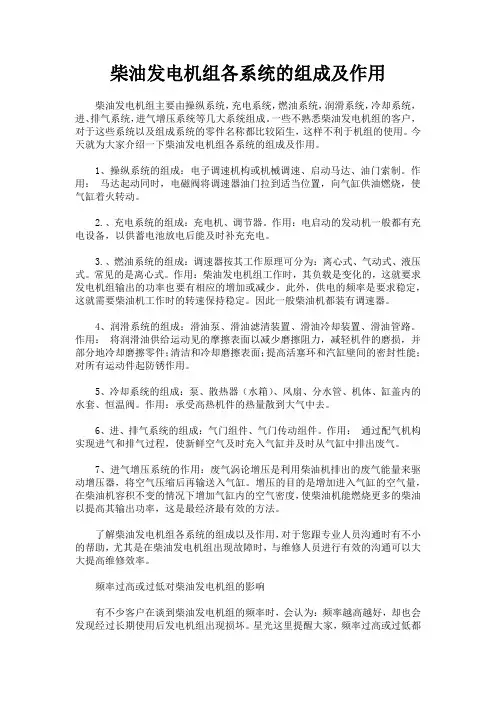

柴油发电机组各系统的组成及作用柴油发电机组主要由操纵系统，充电系统，燃油系统，润滑系统，冷却系统，进、排气系统，进气增压系统等几大系统组成。

一些不熟悉柴油发电机组的客户，对于这些系统以及组成系统的零件名称都比较陌生，这样不利于机组的使用。

今天就为大家介绍一下柴油发电机组各系统的组成及作用。

1、操纵系统的组成：电子调速机构或机械调速、启动马达、油门索制。

作用：马达起动同时，电磁阀将调速器油门拉到适当位置，向气缸供油燃烧，使气缸着火转动。

2.、充电系统的组成：充电机、调节器。

作用：电启动的发动机一般都有充电设备，以供蓄电池放电后能及时补充充电。

3.、燃油系统的组成：调速器按其工作原理可分为：离心式、气动式、液压式。

常见的是离心式。

作用：柴油发电机组工作时，其负载是变化的，这就要求发电机组输出的功率也要有相应的增加或减少。

此外，供电的频率是要求稳定，这就需要柴油机工作时的转速保持稳定。

因此一般柴油机都装有调速器。

4、润滑系统的组成：滑油泵、滑油滤清装置、滑油冷却装置、滑油管路。

作用：将润滑油供给运动见的摩擦表面以减少磨擦阻力，减轻机件的磨损，并部分地冷却磨擦零件；清洁和冷却磨擦表面；提高活塞环和汽缸壁间的密封性能；对所有运动件起防锈作用。

5、冷却系统的组成：泵、散热器（水箱）、风扇、分水管、机体、缸盖内的水套、恒温阀。

作用：承受高热机件的热量散到大气中去。

6、进、排气系统的组成：气门组件、气门传动组件。

作用：通过配气机构实现进气和排气过程，使新鲜空气及时充入气缸并及时从气缸中排出废气。

7、进气增压系统的作用：废气涡论增压是利用柴油机排出的废气能量来驱动增压器，将空气压缩后再输送入气缸。

增压的目的是增加进入气缸的空气量，在柴油机容积不变的情况下增加气缸内的空气密度，使柴油机能燃烧更多的柴油以提高其输出功率，这是最经济最有效的方法。

了解柴油发电机组各系统的组成以及作用，对于您跟专业人员沟通时有不小的帮助，尤其是在柴油发电机组出现故障时，与维修人员进行有效的沟通可以大大提高维修效率。
