深圳特发信息光缆分公司 光电复合光缆的应用
Page 1 of 8
光电复合光缆的应用

一、 概 论
对于视频监控项目涉及的路边站点以及工程建设中无电源局站（例如光纤直
放站等）的设备安装供电难题，我们提供了光电复合缆的解决方案，能使用户把
光缆和电源线一次施工，缩短了施工时间，大大节省工程费用。

二、 现状分析
随着通信网络覆盖范围的进一步扩大和深化，以及开展业务的类型多样化，
无稳定供电电源类型的设备安装点将越来越多（如目前的视频监控设备站、山区
无线拉远基站，光纤直放站点等），这些接入点具有数量多、分布广、站点环境
差异大等特点，这给前端设备的供电增加了很大的难度，同时因为远端供电的电
源不稳定，大大增加单点维护成本。
传统的供电方案包括分散供电和集中供电两种方式，但这两种方式都需要布
放电力电缆，其传输线路相对独立，从而增加了重复布线的成本和后期的维护成
本。对于部分特殊位置的站点或较偏远的站点，无法采用传统的电缆供电方式。
对于上述这些站点，如何获取稳定的电源往往是工程建设部门和维护部门难
以克服的难题。

三、 改善方案
本方案是采用光电复合缆，对无稳定供电电源的远端设备进行供电，同时进
行光信号传输。采用光电复合缆可从集中供电点向前端监控设备提供可靠的工作
或备份电源，从而达到一条缆同时解决传输和供电双重目的，有效降低传输建设
成本，为实现传输网络无缝覆盖提供新的接入手段，在部分程度上解决供电难题。
光电复合缆是在常规光缆中加入电力线，利用主站（有稳定供电系统）的电
源系统给远端站（无电源接入条件）供电，可较好解决无电源站点的设备安装难
题。
总体设计方案：局方光缆及交流电源线分别跳接到光电复合缆，传送到前端
应用点，通过一体化交接箱成端，再把成端后的光缆及电源线分别连接到光缆传
深圳特发信息光缆分公司 光电复合光缆的应用
Page 2 of 8
输设备及电源设备上。例如，视频监控应用中，光纤与光端机连接，接入前端摄
像机的视频信号和控制信号；与此同时电源线通过电源端子座分成两路，再经过
电源适配器转换成匹配电压，供给摄像机和光电转换器。

四、 光电复合光缆
1. GYTA 型光电复合光缆
1.1 GYTA型光电复合光缆示意图

2、光纤

4、电源线
3、PBT套管

8、PE护套
5、阻水带
6、铝带
7、撕裂绳

9、色条
1、加强芯

图1 GYTA型光电复合光缆示意图
适用：无水管道、架空

1.2 光缆结构参数
GYTA型光电复合光缆结构是将光纤放入由高模量的聚酯材料做成的松套
管中，套管内填充防水化合物。缆芯的中心是加强芯，对于某些芯数的光缆来说，
加强芯外还需挤上一层聚乙烯（PE）垫层。松套管、电源线和填充绳围绕中心
加强芯绞合成紧凑的圆形缆芯，缆芯外纵包阻水带、纵包铝带，最后挤制标识色
条和聚乙烯（PE）护套成缆。
深圳特发信息光缆分公司 光电复合光缆的应用
Page 3 of 8
表1 光缆结构、机械性能参数表
光缆型号 （以2芯递增） 光纤数 缆芯单元数 单管最大光纤数 电源线规格 光缆直径 mm 光缆重量 Kg/KM 允许拉伸力
长期/短期（N）

允许压扁力

长期/短期
N/100 mm

GYFTY-2~60芯 2~60 5 12 RV－1.0mm2 13.0 180 400/1000 300/1000
光电复合缆内电线传输220V交流电，推荐使用长度为1Km以内，能够连
续接50W功率的视频摄像头10个，供电电压无明显的压降。

2．光电复合光缆产品特点：
 光纤和电源线复合在同一根光缆中
 电源线尺寸可根据负载大小来选择
 光缆和电源线一次施工，缩短施工时间，节省施工费用
 良好的绝缘，光传输和电传输信号互不干扰
 SZ双向绞合工艺，便于中途光纤下线或电源线下线
 互相绝缘的结构设计，供电电源线不会发生短路故障
 通过将电源线和光纤置于不同的结构层中，确保光纤和电源线易于识别
 精确控制光纤的余长保证了光缆具有良好的机械性能和环境特性
 松套管材料本身具有良好的耐水解性能和较高的强度，管内填充特种阻水油
膏，对光纤进行了关键性保护
 良好的抗压性和柔软性
 挤制PE外护套同时挤制彩色色带以便于光缆的快速识别
 聚乙烯（PE）护套具有很好的抗紫外辐射性能

3． 光电复合缆敷设方式
此光电复合缆的允许拉伸力及允许压扁力适合于两种敷设方式：
①．无水管道。
②．非自承架空。
如果要直埋敷设，必须对此光电异层复合缆的结构进行改造，在复合缆外
围加铠装，成本会增加较多。
深圳特发信息光缆分公司 光电复合光缆的应用
Page 4 of 8
五、 采用光电复合光缆优势
1．光缆和电源线一次施工，缩短了施工时间，节省了施工费用。
2．良好的绝缘，光传输和电传输信号互不干扰。
3．光缆和电源线复合在同一根传输光缆中，既能为前端设备提供通信传输
线路，又能为前端设备提供电源供应，相对于分开敷设光传输线缆及电传输
线缆，不论采取何种敷设方式，管道或者架空敷设，施工难度都大大降低。

六、 光电复合光缆使用实例
自从2006年开始起，我们的光电复合光缆得到了广泛应用。从施工及使用
反馈情况来看，此种结构的光电复合光缆具有一定的优势：能同时为前端设备提
供通信传输线路和电源供应；既能缩短施工时间，又能节约施工费用，施工简便
快捷。现已经有光电复合光缆使用实例的客户有：
1. 新疆电信
2. 深圳移动通信
3. 广州移动通信

七、 施工现场图
深圳特发信息光缆分公司 光电复合光缆的应用

Page 5 of 8
采用光电复合光缆的视频摄像头
开剥光电复合光缆
深圳特发信息光缆分公司 光电复合光缆的应用

Page 6 of 8
机房里面：开剥后的光电复合光缆
室外：光电复合光缆接续
深圳特发信息光缆分公司 光电复合光缆的应用

Page 7 of 8
采用光电复合光缆的视频摄像头
采用光电复合光缆的视频
深圳特发信息光缆分公司 光电复合光缆的应用

Page 8 of 8
光电复合缆视频监控实例方案图

6
路
光
接
收
机
视频采集卡主控及录象

6路监视及云台控制
门卫室
光电交接箱
带云台摄像头
电源控制发光
射
器

123456

光电复合缆电源线
光 纤
模拟信号

数字信号
频
路
器

分

控制室

视

网络连接

合集下载

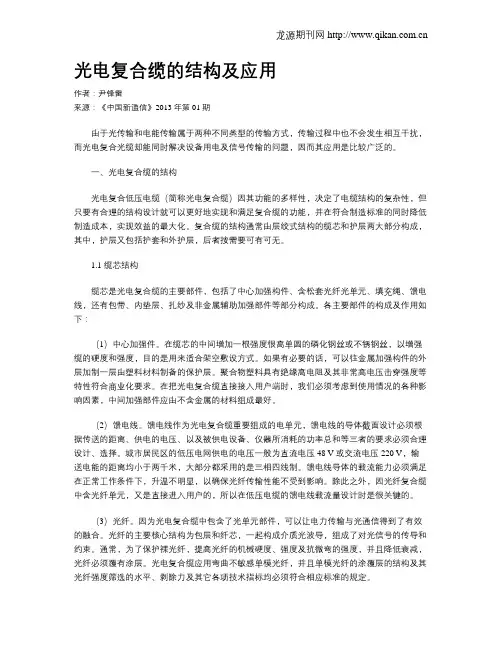

光电复合缆的结构及应用
