光电复合缆与直流远供技术

光电复合缆在拉远直流远供系统中的应用分析
在拉远直流远供系统中，光电复合电缆主要用作电力传输和信息传输。

现在的绝大多数光电复合电缆的设计目的都是为了提供最佳的电力和信号传输。

因此，在设计光电复合电缆时，需要考虑包括电性能、光学性能、机械性能和防腐性能等各方面的因素。

首先，光电复合电缆的电性能是指该线缆在电压、电流、电容、电抗、电阻、绝缘电阻等方面的性能。

在设计光电复合电缆时，需要选择合适的电缆截面，以满足所传输电力的需求。

此外，需要采用合适的绝缘材料和导体材料，以保证线缆的电性能。

同时，还需要对线缆的尺寸、长度等参数进行合理设计，避免电阻过大或电压下降。

其次，光电复合电缆的光学性能是指该线缆在光学传输中的性能，包括透光性、扭曲度、折射率和色散等。

在设计光电复合电缆时，需要选择合适的光学材料和光学布局，以保证光线的传输质量。

再次，光电复合电缆的机械性能是指该线缆在运输、安装、使用过程中的强度、柔度等性能。

在设计光电复合电缆时，需要考虑到线缆的力学强度、抗拉强度、抗弯曲性等因素，以保证线缆具有足够的机械强度和柔性，便于安装和使用。

最后，光电复合电缆的防腐性能是指该线缆在环境中的腐蚀和老化性能。

在设计光电复合电缆时，需要选择耐腐蚀、耐老化的材料和处理方法，以确保线缆的使用寿命。

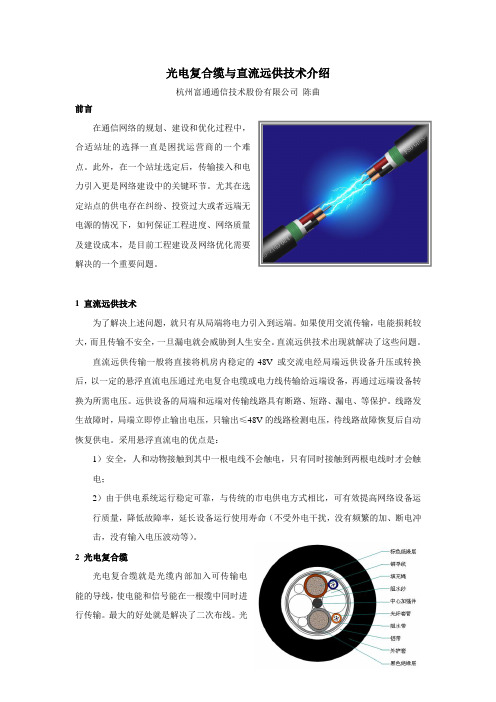

光电复合缆与直流远供技术介绍杭州富通通信技术股份有限公司陈曲前言在通信网络的规划、建设和优化过程中，合适站址的选择一直是困扰运营商的一个难点。

此外，在一个站址选定后，传输接入和电力引入更是网络建设中的关键环节。

尤其在选定站点的供电存在纠纷、投资过大或者远端无电源的情况下，如何保证工程进度、网络质量及建设成本，是目前工程建设及网络优化需要解决的一个重要问题。

1 直流远供技术为了解决上述问题，就只有从局端将电力引入到远端。

如果使用交流传输，电能损耗较大，而且传输不安全，一旦漏电就会威胁到人生安全。

直流远供技术出现就解决了这些问题。

直流远供传输一般将直接将机房内稳定的-48V或交流电经局端远供设备升压或转换后，以一定的悬浮直流电压通过光电复合电缆或电力线传输给远端设备，再通过远端设备转换为所需电压。

远供设备的局端和远端对传输线路具有断路、短路、漏电、等保护。

线路发生故障时，局端立即停止输出电压，只输出≤48V的线路检测电压，待线路故障恢复后自动恢复供电。

采用悬浮直流电的优点是：1）安全，人和动物接触到其中一根电线不会触电，只有同时接触到两根电线时才会触电；2）由于供电系统运行稳定可靠，与传统的市电供电方式相比，可有效提高网络设备运行质量，降低故障率，延长设备运行使用寿命（不受外电干扰，没有频繁的加、断电冲击，没有输入电压波动等）。

2 光电复合缆光电复合缆就是光缆内部加入可传输电能的导线，使电能和信号能在一根缆中同时进行传输。

最大的好处就是解决了二次布线。

光电复合缆是一种新型的接入方式，可以解决设备用电、信号传输，适用于宽带接入网系统，移动无线拉远做传输线。

3 光电复合缆实现直流远供与信号传输应用光电复合缆实现远程供电主要由以下几个主要部分组成。

1）局端：一般设置在有稳定电源的基站或主机房内。

2）远端：需进行远供的RRU（2G/3G网络）、微峰窝基站、光纤直放站、ONU（宽带接入GPON）等设备端3）光电复合缆：光纤及电源传送的媒介。

通信光电复合缆施工注意事项探讨闫辉;刘毅;王太峰【摘要】目前行业内并没有关于通信光电复合缆的行业标准,为了更合理和安全的使用光电复合缆,讨论了光电复合缆施工过程中的一些注意事项和解决办法.【期刊名称】《江苏通信》【年(卷),期】2016(032)002【总页数】3页(P76-78)【关键词】光电复合缆;直流远供;光缆接续;光缆成端【作者】闫辉;刘毅;王太峰【作者单位】江苏省邮电规划设计院有限责任公司;江苏省邮电规划设计院有限责任公司;江苏省邮电规划设计院有限责任公司【正文语种】中文随着3G、室分、WLAN（无线局域网）和LTE（长期演进）网络建设的发展，移动基站建设中有海量的远端接入设备需要安装，在设备安装过程中，远端接入设备的供电问题是个巨大的困扰，尤其是广大的乡镇和农村，供电问题甚至制约了项目的进度。

例如偏远山区、道路沿线、隧道等无法引电或电力协调极度困难的场景下，直流远供成为一种取代传统电源的新供电模式。

通信光电复合光缆作为直流远供技术的重要材料也大规模应用，由于光电复合缆是一种新型的通信材料，且目前没有相关的国家或行业标准，给施工过程造成很多不便。

由于没有一个标准的施工规范，不同的施工单位施工的结果差异较大，给后期的使用和维护带来很大的不便。

为了规范施工过程和流程，本文对通信光电复合缆的施工工艺进行了分析，同时对光电复合缆施工过程中的安全问题进行分析。

1.1 施工要求复合光缆敷设技术的依据主要是电力部门架空线安装管理规程和操作技术要求，应防止复合光缆在架设中被拉伤、擦伤、扭伤、压伤、折伤。

不同结构形式的复合光缆，其机械、物理特性会稍有差异，在安装方法上某些要求可能会有所区别。

因此施工单位首先要熟悉该工程复合光缆结构和光缆路径具体情况，由设计单位向施工单位进行施工设计图纸交底，施工单位根据整个系统通信网光缆布放的路由、交叉跨越、光缆预留等编制“复合光缆施工方案”，并听取供应厂商的相关技术要求，一切做到心中有数。

什么是光电复合缆的概念意思应用领域光电复合缆适用于宽带接入网系统中作传输线，是一种新型的接入方式，它集光纤、输电铜线于一体，可以解决宽带接入、设备用电、信号传输的问题。

那么你对光电复合缆了解多少呢?以下是由店铺整理关于什么是光电复合缆的内容，希望大家喜欢!光电复合缆应用领域(1)通信远供电系统(2)短距离通信系统供电光电复合缆的优点(1)外径小，重量轻，占用空间小(通常情况下用多根线缆才能解决的系列问题，在此可以用一根复合缆来代替);(2)客户采购成本低，施工费用低，网络建设费用低;(3)具有优越的弯曲性能和良好的耐侧压性能，施工方便;(4)同时提供多种传输技术，同设备的适应性高、可扩展性强，产品适用面广;(5)提供巨大的带宽接入;(6)节约成本，将光纤作为到户预留之用，避免了二次布线;(7)解决网络建设中设备用电问题(避免重复布放供电线路)。

光电复合缆的主要组成(1)光纤：光信号接收接口(2)铜导线：电源接口目前可根据用户需求设计生产多种规格的产品，典型的产品有：GYTS(A)24B1+4×1.5;GYTS(A)24B1+2×2.0;等光纤光缆，光纤芯数可以根据用户实际需要进行设计。

光电复合缆引用标准光缆相关性能满足通信行业标准YD/T901-2001通信用层绞式光缆、YD/T1258.2-2003室内光缆系列第二部分：单芯光缆;电缆传输部分满足GB5023-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》5.光缆的机械性能光缆的机械性能包括拉伸、压扁、冲击、反复弯曲、扭转、卷绕、曲绕等项目。

a)光缆全部光纤都不断裂。

b)护套无目力可见的裂纹。

c)光缆内的金属元件应保持电气导通。

d)护套内缆芯的各个元件应无目力可见的损坏。

e)试验后的光纤应无残余附加衰减。

采煤机光电复合缆：技术革新与矿业安全的新篇章
在煤炭开采领域，技术的不断创新为矿业的安全生产和效率提升带来了革命性的变革。

其中，采煤机光电复合缆的应用，便是这一变革中的重要一环。

光电复合缆，顾名思义，是将光纤和电缆复合于一体的特种线缆。

这种线缆的设计初衷是为了满足现代矿业对于数据传输和电力供应的双重需求。

在采煤机的工作过程中，光电复合缆不仅为机器提供稳定的电力支持，同时还承担着数据传输的重要任务。

在采煤机的工作中，光电复合缆的应用具有显著的优势。

首先，它大大简化了线缆的布局和管理，减少了矿井下的杂乱和安全隐患。

其次，光纤的加入使得数据传输速度大幅提升，为实时监控、故障预警等智能化管理提供了强有力的支持。

再者，光电复合缆的耐用性和稳定性，也使其在恶劣的矿井环境下表现出色，有效保障了采煤机的持续稳定运行。

随着科技的不断发展，采煤机光电复合缆的技术也在不断进步。

新型材料的应用、结构的优化以及生产工艺的改进，都为光电复合缆的性能提升提供了可能。

未来，我们可以期待更加高效、安全、智能的光电复合缆在煤炭开采领域的应用，为矿业的安全生产和可持续发展注入新的活力。

总的来说，采煤机光电复合缆的应用，不仅提高了煤炭开采的效率和安全性，也为矿业的智能化、信息化发展提供了有力的支持。

随着技术的不断进步和应用领域的拓展，光电复合缆必将在未来的矿业发展中发挥更加重要的作用。

光电复合缆施工及验收规范（试行）中国联通网络分公司四川省分公司网络建设部二零一一年五月目 录前 言 (3)1光缆线路敷设 (4)1.1光电复合缆敷设遵循的规范 (4)1.2光电复合缆敷设注意事项 (4)2光电复合缆接续 (4)2.1接头盒的选取 (4)2.2接续方法 (4)3光电复合缆成端 (5)3.1光电复合缆成端设备的选取 (5)3.2光纤单元的成端 (6)3.3电单元的成端 (6)4光电复合缆标识 (7)4.1光电复合缆室外标识 (7)4.2光电复合缆机房内标识 (9)5光电复合缆线路防护 (10)5.1光电复合缆自身的防护 (10)5.2光电复合缆防雷保护 (12)5.2.1室外光缆的防雷保护 (12)5.2.2机房内防雷保护 (12)6验收与测试 (13)6.1施工工艺验收 (13)6.2测试指标要求 (13)7施工人员培训 (13)前 言光电复合缆主要同时解决电力与信号传输问题，与直流远供系统配合完成拉远站、及电力引入不便的偏远站点的传输和供电，典型应用如图1.1，具有节省电力投资、降低停电影响、缩短施工周期等优点。

图1.1： 光电复合缆的典型应用示意图光电复合缆的型式规格以GYTA *B1-RV n×r mm为例表示，其中“GYTA”为光缆结构松套层绞式（铝带），“*”表示光纤的芯数，“n”表示电线数量,“r”表示线径大小，层绞式光缆中心以单根磷化钢丝作为加强构件，周围以SZ绞方式紧密排列着内含多芯光纤及油膏的松套管和馈电线，松套管和馈电线的间隙充满阻水油膏，外护套采用线性低密度或高密度黑色聚乙烯塑料，缆的结构示意如图1.2。

图1.2： 光电复合缆结构示意图由于光电复合缆中有电力线，馈电线工作时承载高压直流电，与普通光缆施工相比，在成端、接续等方面均有不同，为指导施工，特组织编制本规范。

1光缆线路敷设1.1光电复合缆敷设遵循的规范光电复合缆线路的敷设应符合《YD 5102-2010 通信线路工程设计规范》、《YD 5121-2010 通信线路工程验收规范》以及四川联通2010年4月发布的《传输建设工程安装质量标准》的要求。
