动力触探(样本)

测点号触探杆总长(m)触探深度一阵锤击数贯入度(mm)每贯入0.1m锤击数小层累计贯入度(mm)小层平均锤击数说明

113004311\\3.9213004325\\3.7313004344\\3.5413004332\\3.6513004305\\3.9613004311\\3.97\\

8\\

9\\

10\\

11\\

12\\

13\\

14\\

15\\

16\\

17\\

18\\

19\\

20\\

21\\孔口标高： 探杆质量：\ 校核：

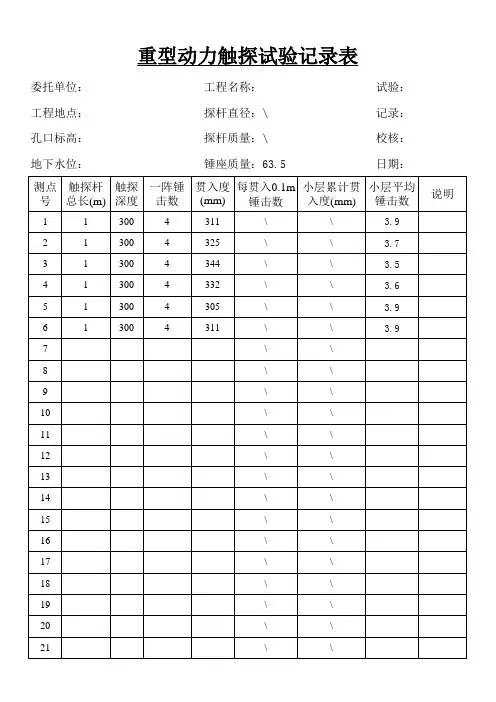

地下水位： 锤座质量：63.5 日期：重型动力触探试验记录表

委托单位： 工程名称： 试验：

工程地点： 探杆直径：\ 记录：#VALUE!

3.7411009

重型动力触探试验报告

1. 简介

本文旨在总结重型动力触探试验的目的、步骤和结果，以及对这些结果的分析和讨论。

2. 试验目的

重型动力触探试验的主要目的是评估土壤和岩石的物理特性，以帮助工程师和地质学家更好地了解地下地质情况，为工程项目的设计和施工提供依据。

3. 试验步骤

重型动力触探试验主要包括以下步骤：

3.1 准备工作

在进行试验之前，需要进行试验设备的检查和准备工作，包括确保试验仪器的正常运行，准备试验材料和所需工具。

3.2 钻探

首先，需要进行钻探操作，以获取试验所需的土壤和岩石样本。钻探的深度和位置应根据工程项目的需求来确定。

3.3 安装试验装置

安装重型动力触探装置，并根据试验需求选择适当的探头和锤击能量。确保试验装置正确安装和固定，以保证试验的准确性和可靠性。

3.4 进行试验

根据试验步骤和要求，对土壤和岩石样本进行一系列的锤击测试。记录每次锤击的能量和触探深度，并记录相应的阻力数据。

3.5 数据分析

根据试验数据，进行数据分析和处理。包括计算阻力-锤击能量曲线、计算触探曲线和计算动力触探指标等。 3.6 结果录入和报告

将试验结果录入电脑或手持设备，并生成试验报告。报告应包括试验目的、步骤、数据分析和结果的详细说明。

4. 试验结果分析与讨论

根据试验数据和分析结果，可以得出以下结论和讨论：

4.1 土壤和岩石物理特性

通过重型动力触探试验，可以评估土壤和岩石的物理特性，如密度、强度、压缩性等。这些参数对于工程项目的设计和施工至关重要。

4.2 地层分析

通过观察和分析触探曲线，可以推断出地下地层的类型和属性。这对于地质调查和勘探工作具有很大的帮助。

4.3 工程项目应用

根据试验结果，可以为工程项目的设计和施工提供依据。例如，可以确定地基承载力、地下水位、地下岩层的分布等信息，以指导工程项目的规划和实施。

5. 结论

重型动力触探试验是一种有效评估土壤和岩石物理特性的方法。通过分析试验结果，可以更好地了解地下地质情况，为工程项目的设计和施工提供重要参考。

圆锥动力触探试验

13.8.1适用范围

13.8.1 .1轻型动力触探试验可用于推定换填地基、黏性土、粉土、粉砂、细砂及处理土地基的地基土承载力，鉴别地基土性状，评价处理土路基的施工效果，重型动力触探试验可用于推定黏性土、粉土、砂土、中密度以下的碎石及其处理土地基以及极软岩的地基土承载力，鉴别地基土岩石状况，评价处理土地基的施工效果；也可以用于检验振冲桩、砂石桩的成桩质量。超重型触探试验可用于推定密度碎石土、极软岩和软岩等地基承载力。

13.8.2设备

13.8.2.1 圆锥动力触探试验的设备规格

类型 轻型 重型 超重型

落

锤 锤的质量（kg） 10.0±0.2 63.5±0.5 120±1

落距（cm） 50±1 76±2 100±2

探

头 直径（mm） 40±1 74±1 74±1

锥角（°） 60±2 60±2 60±2

探杆直径（mm） 25±1 42~50 50~60

13.8.2.2 超重型圆锥动力触探的落锤应采用自动脱钩装置。

13.8.2.3 触探杆应顺直，每节触探杆相对弯曲宜小于0.5%，丝扣完好无裂缝。

13.8.3现场检测

13.8.3.1 圆锥动力触探试验应采用自由落锤。

13.8.3.2 圆锥动力触探应连续锤击贯入，锤击速度宜为15~30击/min，轻型动力触探的落距应为50cm，重型动力触探锤的落距应为76cm,超重型动力触探的落距应为100cm。试验时，应避免锤击偏心和侧向晃动，圆锥动力触探孔倾斜度不应大于2%。

13.8.3.3 每贯入1m,，应将探杆转动一圈半。

13.8.3.4 应及时记录试验深度和锤击数。轻型动力触探记录每贯入30cm的锤击数（记为N10）；重型及超重型动力触探记录每贯入10cm的锤击数（记为N’63.5、N’120）。

13.8.3.5 对于轻型动力触探，当N10＞100或贯入10cm的锤击数超过50时，轻型

动力触探锤击数取为2倍的实际锤击数。

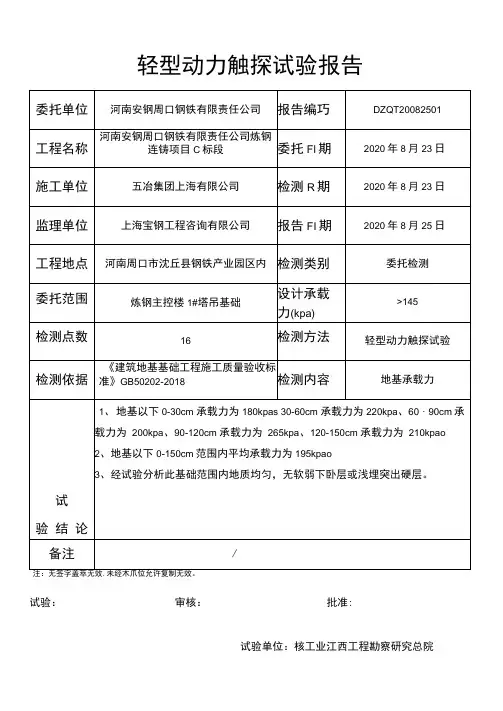

轻型动力触探试验报告

委托单位 河南安钢周口钢铁有限责任公司 报告编巧 DZQT20082501

工程名称 河南安钢周口钢铁有限责任公司炼钢

连铸项目C标段 委托Fl期 2020年8月23日

施工单位 五冶集团上海有限公司 检测R期 2020年8月23日

监理单位 上海宝钢工程咨询有限公司 报告FI期 2020年8月25日

工程地点 河南周口市沈丘县钢铁产业园区内 检测类别 委托检测

委托范围 炼钢主控楼1#塔吊基础 设计承载

力(kpa) >145

检测点数 16 检测方法 轻型动力触探试验

检测依据 《建筑地基基础工程施工质量验收标

准》GB50202-2018 检测内容 地基承载力

试

验 结 论 1、 地基以下0-30cm 承载力为180kpas 30-60cm 承载力为220kpa、60・90cm承

载力为 200kpa、90-120cm 承载力为 265kpa、120-150cm 承载力为 210kpao

2、 地基以下0-150cm范围内平均承载力为195kpao

3、 经试验分析此基础范围内地质均匀，无软弱下卧层或浅埋突出硬层。

备注 /

注：无签字盖萃无效.未经木爪位允许复制无效。

试验： 审核： 批准:

试验单位：核工业江西工程勘察研究总院
