给排水专业施工图设计阶段图纸绘制深度规定（住宅篇）本规定适用于住宅小区给排水专业室内外施工图设计，目的是为了统一本专业施工图设计说明的格式及图纸的设计深度。
在施工图设计阶段，给水排水专业设计文件应包括图纸目录、施工图设计说明、主要设备表、设计图纸、计算书。

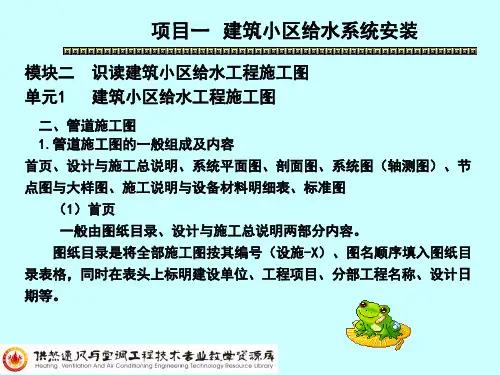

建筑单体：一、图纸目录：先列新绘制图纸，后列选用的标准图或重复利用图。
二、设计施工说明：1．设计说明：1.1设计依据简述，包括补充施工图阶段需要变更初设设计的内容及原因；1.2本工程及子项简介1.3给排水、消防系统等分系统介绍各个系统概况及原理，包括生活泵房、消防泵房等主要设备用房的位置及其主要的技术指标（如最高日用水量，最大时用水量，最高日排水量，最大时热水用水量，耗热量，循环冷却水量，各消防系统的设计参数及消防总用水量等）及控制方法；2．施工说明：2.1设备、阀门、管材等要求；2.2接口、管件、坡度、保温、试压、冲洗验收等要求；2.3管道防火措施、留洞套管及伸缩节等要求。
2.4凡不能用图示表达的施工要求；3.图例4.主要设备材料表按子项分别列出主要设备的名称、型号、规格（参数）、数量、备注使用运转说明。
5.有特殊需要说明的可分别列在有关图纸上。
三、建筑给水排水图纸1．平面图1.1绘出给水排水、消防给水、雨水管道布置平面图、立管位置及编号，平面图中各类管线应将各自的管道标识表示出来；绘出地下层、底层平面应注明引入管、排出管等与建筑物的定位尺寸及管径；绘出管道穿建筑外墙的防水套管形式及穿内部剪力墙的套管形式、套管图例及标注说明表；绘出管道穿楼板留洞（洞口尺寸大于300×300）、留洞图例及标注说明；一层平面图中需有指北针等；1.2当采用展开系统原理图时，应在平面图中标注管道管径、标高（给水管安装高度变化处，应在变化处用符号表示清楚，并分别标出标高；排水横管应标注管道起点或终点标高及穿墙设置套管处标高），管道密集处应在该平面图中画横断面图将管道布置定位表示清楚；1.3各楼层建筑平面应有标高，如卫生间及设备间地面有降板、平面标高有不同时，应另加注；各层应表示灭火器放置地点；典型楼层核心筒水管井应补充放大图；1.4若管道种类较多，在一张图纸上表示不清楚时，可分别绘制给排水平面图和消防给水平面图；1.5对于给排水设备及管道较多处，如泵房、水池，水箱间、热交换器站，饮水间、卫生间、水处理间、报警阀间、气体消防贮瓶间等，当上述平面不能交待清楚时，应绘出局部放大平面图。
国标图集10S507《建筑小区埋地塑料给水管道施工》编制情况介绍1 编制概况及主要依据1.1 编制概况给水塑料管具有重量轻、水力条件好、耐腐蚀、符合饮水卫生要求的优点，并具有较高的强度与韧性、使用寿命长、接口密封性能好、不渗漏、安装使用方便及较好的抗震性能等特点，国内外已广泛使用，是GJ住房和城乡建设部重点推广新型管材。
但是国内一直缺少室外埋地该类管材的标准图集，因此，根据建筑部下达的任务，受ZG建筑标准设计研究院的托付，我公司承担了《建筑小区埋地塑料给水管道施工》的编制工作。
本图集正式公布实施的时间为20XX年9月1日，填补了国内室外给水塑料管道施工GJ标准图集的空白。
笔者有幸作为本图集的编制负责人，现将10S507《建筑小区埋地塑料给水管道施工》的编制情况做简要介绍，以供工程技术人员在进行类似项目时参考。
1.2 编制主要依据《建筑给水排水设计规范》GB 50015-20XX（20XX年版）《给水排水工程管道结构设计规范》GB 50332-20XX《室外给水排水和热力工程抗震设计规范》GB 50032-20XX《给水排水管道工程施工及验收规范》GB 50268-20XX《埋地聚乙烯给水管道工程技术规程》CJJ 101-20XX《建筑给水氯化聚氯乙烯（PVC-C）管管道技术规程》CECS 136:20XX《埋地硬聚氯乙烯给水管道工程技术规程》CECS17:2000 《给水钢丝XX聚乙烯复合管道工程技术规程》CECS181:20XX2 图集主要内容及特点编制组调查分析了国内各类埋地塑料给水管道的技术性能、优缺点、生产施工使用经验等，最终选择适合建筑小区、节能、安全卫生、经得起生产实践考验的硬聚氯乙烯（PVC-U）给水管、抗冲改性聚氯乙烯（PVC-M）、氯化聚氯乙烯给水管（PVC-C）、聚乙烯给水管（PE）、钢丝XX骨架聚乙烯复合管5种管编入本图集。
本图集从各种管材的性能特点、结构计算、管道接口、管道布置、施工要求和试压验收等，确定各种管材的适用范围，各种管材的规格和性能、管道连接方式、附属构筑物、管件尺寸等图，均有详细的及说明相关大样，图集图文并茂，表达清楚，具有较高的技术含量，是室外给水系统设计和施工的重要依据。
建筑给水排水工程识图基础知识最常见的建筑内部给水排水、消防给水系统、小区给水排水，其中建筑内部给水排水是最为重要和基础的部分，也是本课件的学习重点。
室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。
它们之间的界限是：给水系统以接入建筑物供水管的阀门为界；排水系统已排出建筑物的第一个排水检查井为界。
建筑内部给水系统一、类型包括生活给水系统：供给人们饮用、洗涤、烹饪等生活用水;生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。
消防给水系统：供给各类消防设备灭火用水。
二、室内给水系统的组成1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。
2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。
阀门用于关闭管网，以便维修和拆换水表;泄水装置作用主要是在检修时放空管网，检测水表精度。
3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。
给水管道主要采用管材：钢管和铸铁管。
生活给水管管径≤150mm时，应采用热浸镀锌工艺生产的镀锌钢管;管径≥150mm时，可采用给水铸铁管;埋地管管径≥75mm时，宜采用给水铸铁管。
生活消防共用给水系统应采用镀锌钢管。
4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。
常见的阀门有：1)截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm的管路上。
2)闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。
3)蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。
4)止回阀：用以阻止管道中水流的方向流动。
5)配水龙头。
5、用水设备：包括：卫生器具、消防设备和生产用水设备等。
6、升压和储水设备：当室外给水管网的水压不足或建筑物内部对供水安全性和稳定性要求比较高时，需在给水系统中设置水泵，水箱、气压给水设备和储水设备等。
