建筑结构施工图的组成详解

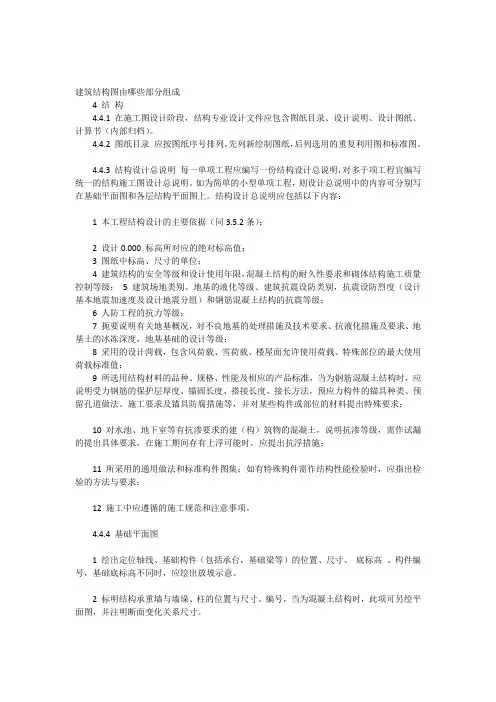

建筑结构图由哪些部分组成4 结构4.4.1 在施工图设计阶段，结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书（内部归档）。

4.4.2 图纸目录应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图和标准图。

4.4.3 结构设计总说明每一单项工程应编写一份结构设计总说明，对多于项工程宜编写统一的结构施工图设计总说明。

如为简单的小型单项工程，则设计总说明中的内容可分别写在基础平面图和各层结构平面图上。

结构设计总说明应包括以下内容：1 本工程结构设计的主要依据（同3.5.2条）；2 设计0.000 标高所对应的绝对标高值；3 图纸中标高、尺寸的单位；4 建筑结构的安全等级和设计使用年限，混凝土结构的耐久性要求和砌体结构施工质量控制等级：5 建筑场地类别、地基的液化等级、建筑抗震设防类别，抗震设防烈度（设计基本地震加速度及设计地震分组）和钢筋混凝土结构的抗震等级；6 人防工程的抗力等级；7 扼要说明有关地基概况，对不良地基的处理措施及技术要求、抗液化措施及要求、地基土的冰冻深度，地基基础的设计等级；8 采用的设计菏载，包含风荷载、雪荷载、楼屋面允许使用荷载、特殊部位的最大使用荷载标准值；9 所选用结构材料的品种、规格、性能及相应的产品标准，当为钢筋混凝土结构时，应说明受力钢筋的保护层厚度、锚固长度、搭接长度、接长方法，预应力构件的锚具种类、预留孔道做法、施工要求及锚具防腐措施等，并对某些构件或部位的材料提出特殊要求；10 对水池、地下室等有抗渗要求的建（构）筑物的混凝土，说明抗渗等级，需作试漏的提出具体要求，在施工期间存有上浮可能时，应提出抗浮措施；11 所采用的通用做法和标准构件图集；如有特殊构件需作结构性能检验时，应指出检验的方法与要求；12 施工中应遵循的施工规范和注意事项。

4.4.4 基础平面图1 绘出定位轴线、基础构件（包括承台，基础梁等）的位置、尺寸、底标高、构件编号，基础底标高不同时，应绘出放坡示意。

建筑结构施工图识图入门总结，很详细知识，力求达到以下四个面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地。

第一节建筑工程施工图的组成各专业施工图的容1、总图：建筑场地围建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。

2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。

3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。

4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。

5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。

第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。

二、投影的种类1、中心投影：投影线由一点放射出来投射到物体上，这种作图法称为中心投影法。

2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。

（1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。

（2）斜投影：当投影线倾斜于投影面时，所作出的投影。

三、物体的三面正投影图1、三面正投影体系的形成（1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。

2、三面正投影体系的展开（1）正立投影面不动；（2）水平投影面向下转动90°；（3）侧立投影面向右后转动90°。

3、三面投影图的特性（1）不全面性每个投影图只能反映物体两个向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。

（2）“三等关系”长对正：立面图与平面图的长度相等；高平齐：立面图与侧面图的高度相等；宽相等：平面图与侧面图的宽度相等。

1.1.2 钢筋混凝土房屋结构施工图识读1.1.2.1 结构施工图的基本内容结构施工图表达的是结构设计的内容和相关工种（建筑、给排水、暖通、电气）对结构的要求，是作为施工放线，基槽开挖，绑扎钢筋，浇筑混凝土，安装梁、板、柱等各类构件以及计算工程造价，编制施工组织设计的依据。

结构施工图的基本内容包括：结构设计说明、结构布置图、结构详图。

1. 结构设计说明结构设计说明是结构施工图的纲领性文件，它结合现行规范的要求，针对工程结构的特殊性，将设计依据、材料选用、标准图选用以及对施工的特殊要求等，用文字的表达方式形成的设计文件。

它一般要表达以下内容。

（1）工程概况：建设地点、结构形式、抗震设防类别、抗震设防烈度、结构抗震等级、结构安全等级、结构设计使用年限、设计依据、荷载选用、砌体施工质量控制等级等；（2）材料选用：混凝土强度等级、钢筋级别、砌体材料中的块材和砂浆强度等级等，以及钢结构中结构用钢材的情况及对焊条或螺栓的要求等；（3）地基基础情况：采用的地堪报告情况、地质土质情况、不良地基的处理方法和要求，采用的基础形式，地基持力层承载力特征值或桩基的单桩承载力特征值，试桩要求，沉降观测要求以及地基基础的施工要求等；（4）结构构造要求：混凝土保护层厚度、钢筋的锚固、钢筋的接头、钢结构的焊缝、后浇带或加强带的留设位置及构造要求等；（5）施工要求：施工顺序、施工方法、质量标准以及与其他工种配合施工等方面的要求；（6）选用的标准图集；（7）其他必要的说明。

2. 结构布置图（1）基础平面图及基础详图：基础平面图以表示基础部位构件的平面位置为主要目的，结合基础详图表示基础和基础部位构件的编号、标高、详细尺寸及做法。

桩基础还包括桩位平面图，工业建筑还有设备基础布置图。

独立柱基础详图包括基础平面图、剖面图及钢筋配置情况等，条形基础详图通常为剖面图。

（2）结构平面布置图：主要表示该楼层的梁、板、柱的位置、标高、编号、详细尺寸、钢筋配置情况、预埋件及预留洞的位置。

建筑物施工图由各个专业施工图组成1、建筑施工图主要包括设计总说明、总平面图、各层平面图、屋面排水平面图、立面图、剖面图、建筑配件及节点详图、门窗表、装修表等2、结构施工图主要包括结构设计说明、基础施工图、各层梁板模板图配筋图、楼梯模板图配筋图、梁表柱表剪力墙表、节点大样图等3、给排水施工图主要包括各层给排水平面图、给排水系统图、设计说明、图例符号表等4、暖通施工图主要包括各层采暖通风平面图、系统图、图例符号表、设计说明、设备表、详图等5、电气施工图主要包括各层照明平面图、照明结线系统图、各层动力平面图、动力结线系统图、各层弱电平面图、弱电结线系统图、设计说明、图例符号表、设备表等6、消防施工图主要包括各层消防平面图、各层疏散指示平面图、系统图、设备表、图例符号表等比较复杂或者专业性比较强的建筑物还有其他一些专业的施工图各专业也都有一些国家标准图可以再施工图中引用也算是施工图中的一部分建筑的分类：度大于10米，小于24米的建筑,多层居住建筑为四层至九层（其高度大于10米，小于28米）.高层建筑是指高度大于或等于24米，高层居住建筑为九层以上（不含九层，其高度大1。

0。

3 住宅按层数划分如下：2。

《办公建筑设计规范JGJ 67—89》二、建筑高度超过24m而未超过100m为高层办公建筑；3。

《民用建筑设计通则JGJ 37-87》第1.0。

5条民用建筑高度与层数的划分一、住宅建筑按层数划分为：1～3层为低层;4~6层为多层；7~9层为中高层；10层以上为高层。

二、公共建筑及综合性建筑总高度超过24m者为高层（不包括高度超过24m的单层主体建筑）。

三、建筑物高度超过100m时，不论住宅或公共建筑均为超高层.5. 一般认为建筑总高度超过24m为高层建筑，建筑总高度超过100m为超高层建这也许就是未来的行业上应该做的工作，只有统一标准才能有好的协调工作!追问：军事设施属于甚么建筑啊回答：军事设施，是指国家直接用于军事目的的下列建筑、场地和设备: （一）指挥机关、地面和地下的指挥工程、作战工程；（二）军用机场、港口、码头；（三)营区、训练场、试验场；（四）军用洞库、仓库；（五）军用通信、侦察、导航、观测台站和测量、导航、助航标志；（六）军用公路、铁路专用线，军用通信、输电线路,军用输油、输水管道；(七）国务院和中央军事委员会规定的其他军事设施追问：我要的是属于那种建筑分类回答：以上种类都是军事设施，比如机场,仓库，铁路，这些怎么去规划建筑种类？建筑种类只有多层，高层，低层，等等之分，不分民用和军事的，只有土地才会区分用途追问：机场和铁路属于交通建筑,仓库不一定，这都是按照使用情况分类的，所以我就想知道军营属于那种回答：那么请问你说的军营是几层的呢？我见过4层的，7层的,12层的军营。

结构施工图识读一、结构施工图概念及其用途：结构施工图是根据房屋建筑中的承重构件进行结构设计后绘制成的图样。

结构设计时根据建筑要求选择结构类型，并进行合理布置,再通过力学计算确定构件的断面形状、大小、材料及构造等，并将设计结果绘成图样，以指导施工，这种图样有时简称为“结施"。

结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也用于计算工程量、编制预算和施工进度计划的依据。

二、结构施工图的组成：（一）结构设计说明抗震设计与防火要求，地基与基础，地下室,钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。

（二）结构平面图1．基础平面图2．楼层结构平面布置图3．屋面结构平面布置图（三）构件详图1．梁、板、柱及基础结构详图2．楼梯结构详图3．屋架结构详图4．其他详图如支撑详图等结构施工图中，基本构件如板、梁、柱等，为了图样表达简明扼要,便于清楚区分构件，便于施工，制表、查阅，有必要以代号或符号去表示各类构件,目前国家《建筑结构制图标准》给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示的。

结构施工图识读方法：1．从上往下，从左往右的看图顺序是施工图识读的一般顺序。

比较符合看图的习惯，同时也是施工图绘制的先后顺序。

2．由前往后看,根据房屋的施工先后顺序，从基础、墙柱、楼面到屋面依次看,此顺序基本也是结构施工图编排的先后顺序。

3．看图时要注意从粗到细，从大到小。

先粗看一遍，了解工程的概况、结构方案等。

然后看总说明及每一张图纸,熟悉结构平面布置，检查构件布置是否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。

最后根据结构平面布置图,详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。

4．纸中的文字说明是施工图的重要组成部分，应认真仔细逐条阅读,并与图样对照看,便于完整理解图纸.5．结施应与建施结合起来看图.一般先看建施图，通过阅读设计说明、总平面图、建筑平立剖面图，了解建筑体型、使用功能，内部房间的布置、层数与层高、柱墙布置、门窗尺寸、楼梯位置、内外装修、材料构造及施工要求等基本情况，然后再看结施图。

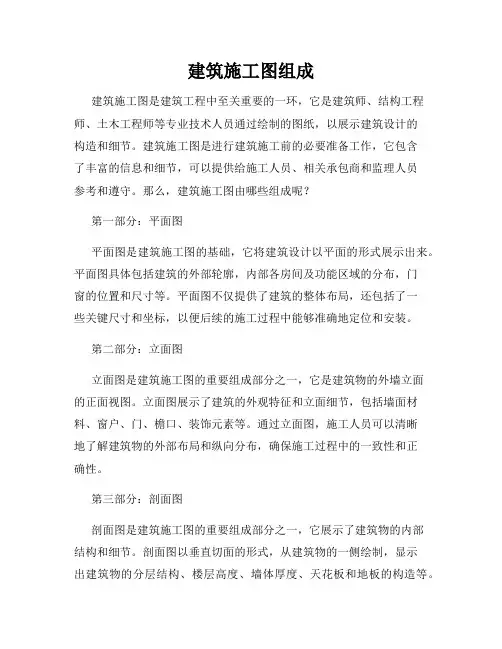

建筑施工图组成建筑施工图是建筑工程中至关重要的一环，它是建筑师、结构工程师、土木工程师等专业技术人员通过绘制的图纸，以展示建筑设计的构造和细节。

建筑施工图是进行建筑施工前的必要准备工作，它包含了丰富的信息和细节，可以提供给施工人员、相关承包商和监理人员参考和遵守。

那么，建筑施工图由哪些组成呢？第一部分：平面图平面图是建筑施工图的基础，它将建筑设计以平面的形式展示出来。

平面图具体包括建筑的外部轮廓，内部各房间及功能区域的分布，门窗的位置和尺寸等。

平面图不仅提供了建筑的整体布局，还包括了一些关键尺寸和坐标，以便后续的施工过程中能够准确地定位和安装。

第二部分：立面图立面图是建筑施工图的重要组成部分之一，它是建筑物的外墙立面的正面视图。

立面图展示了建筑的外观特征和立面细节，包括墙面材料、窗户、门、檐口、装饰元素等。

通过立面图，施工人员可以清晰地了解建筑物的外部布局和纵向分布，确保施工过程中的一致性和正确性。

第三部分：剖面图剖面图是建筑施工图的重要组成部分之一，它展示了建筑物的内部结构和细节。

剖面图以垂直切面的形式，从建筑物的一侧绘制，显示出建筑物的分层结构、楼层高度、墙体厚度、天花板和地板的构造等。

通过剖面图，施工人员可以清楚地了解建筑物的内部构造，从而有针对性地进行施工工作。

第四部分：构造图构造图是建筑施工图的核心部分之一，它详细描述了建筑物的结构框架和承重情况。

构造图包括建筑物的基础结构、梁柱体系、楼板、钢结构等的设计和安装。

通过构造图，建筑师和结构工程师可以确保建筑物的结构稳固和符合设计要求。

第五部分：细部图细部图是建筑施工图的重要补充，它展示了建筑细节的构造和连接方式。

细部图包括墙体连接、门窗安装、屋面排水系统、外墙装饰等细节的构造，为施工过程中的细节处理提供了指导。

通过细部图，施工人员可以理解并准确地将各个部件和材料连接起来，确保建筑的质量和耐久性。

最后，建筑施工图还包括材料清单、工程量计算和技术规范等内容，这些信息和细节对于施工的顺利进行至关重要。

施工图纸的组成施工图是建筑工程实施过程中的通用“语言”，也是工程预算的基础，要读懂施工图，应当熟悉常用的规定、符号、表示方法和图例等。

一套完整的施工图一般分为以下几部分。

（1）图纸目录。

图纸目录是施工图的明细和索引。

（2）设计总说明。

根据《建筑工程设计文件编制深度规定》的规定，建筑施工图设计说明应包括以下内容。

①本子项工程施工图设计的依据性文件、批文和相关规范。

②项目概况。

内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数（包括每套的建筑面积、使用面积、阳台建筑面积，房间的使用面积可在平面图中标注），旅馆的客房间数和床位数，医院的门诊人次和住院部的床位数，车库的停车泊位数等。

③设计标高。

本子项的相对标高与总图绝对标高的关系。

④用料说明和室内外装修。

⑤对采用新技术、新材料的做法说明及对特殊建筑造型和必要的建筑构造的说明。

⑥门窗表及门窗性能（防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等），用料，颜色，玻璃，五金件等的设计要求。

⑦幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图等以及防火、安全、隔音构造。

⑧电梯（自动扶梯）选择及性能说明（功能、载重量、速度、停站数、提升高度等）。

⑨墙体及楼板预留孔洞需封堵时的封堵方式说明。

（3）建筑施工图（简称建施）。

建筑施工图主要表达建筑物的外部形状、内部布置、装饰构造、施工要求等，包括总平面图、各层平面图、立面图、剖面图以及墙身、楼梯、门、窗等构造详图。

（4）结构施工图（简称结施）。

结构施工图主要表达承重结构的构件类型、布置情况及构造做法等，包括基础平面图、基础详图、结构布置图及各构件的结构详图。

结构施工图包含以下内容(1)
结构施工图是建筑工程施工的基础性文件，包含了建筑结构的施工相关内容，它是设计方案的具体落实，为工程的施工质量和安全提供保障。

那么，结构施工图具体包含哪些内容呢？以下是详细解释：
一、结构图纸
结构图纸是结构施工图的主体，它具体表现建筑物的上下、前后、左右方向，展现各种结构构件和系统的结构布局。

二、构件图纸
构件图纸是结构施工图的重要组成部分，包括各种构件的图纸，如立柱、梁、板、墙等，分别展现了其长度、高度、宽度、厚度、截面形状、钢筋直径等详细信息。

三、明细图纸
明细图纸是结构施工图的补充形式，包含建筑物的局部细节信息。

例如，楼梯的细节、墙体的缝隙、接头等细节，这些细节将影响整个建筑物的可持续性和稳定性。

四、标准图形
标准图形是用于规范建筑物各种构件和系统的图形化标准。

例如，用于连接木质构件的榫卯连接标准和混凝土构件的标准连接图。

五、计算书
计算书包含详细的结构设计计算，例如，截面尺寸、钢筋数量、自重和荷载计算、分析设计结果等信息。

每个结构构件的设计过程都需要有详细的计算书。

六、工程材料
工程材料信息包含在施工图中。

例如，混凝土配比、钢筋直径、型号和长度、木质构件的类型和质量等信息。

七、施工说明
施工说明是施工图的指导部分，包括结构施工指导以及建筑中使用的安全措施等内容。

总之，结构施工图包括建筑物的所有结构要素和详细信息，为施工方提供了详尽的指导，并确保建筑物的安全和可持续性。

因此，在建筑工程中，制定完善和准确的结构施工图对于保证工程质量和安全至关重要。

一、施工图纸的组成(一)施工图纸的分类施工图纸根据其内容和各工种不同分为：1.施工首页图(简称首页图)包括图样目录和设计总说明。

2.建筑施工图(简称建筑)。

主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。

它的内容主要包括总平面图、各层平面图、立面图、剖面图及详图。

3.结构施工图(简称结施)。

主要表示建筑物承重结构的结构类型、结构布置、构造种类、数量、大小及作法。

它的内容包括结构设计说明、结构平面布置图及构造详图。

4.设备施工图(简称设施)。

主要表示建筑物的给水排水、暖气通风、供电照明、燃气等设备的布置和施工要求等。

它主要包括各种设备的布置图、系统图和详图等内容。

(二)施工图纸的编排顺序施工图纸应按专业顺序编排，一般应为图纸目录、总图及说明、建筑图、结构图、给水排水图、电气图、动力图等。

二、施工图纸的一般规定为了使房屋建筑制图规格基本统一，图面清晰简明，保证图纸质量，符合设计、施工、存档的要求，以适应国家工程建设的需要，由建设部会同有关部门批准并颁布了一系列制图国家标准。

该标准要求所有工程技术人员在设计、施工、管理中必须严格执行。

(一)图纸的幅面和格式图纸幅面是指图纸本身的大小规格。

图框是图纸上所供绘图的范围的边线。

(二)比例图样的比例，应为图形与实物相对应的线型尺寸之比。

比例的大小是指其比值的大小，如1:50、1:100、1:200等。

比例宜注写在图名的右侧，并优先选用常用比例。

一般情况下，一个图样应选用一种比例。

(三)尺寸及单位施工图中均注有尺寸，作为施工制作的主要依据。

尺寸由数字及单位组成。

总图以米为单位，其余均以毫米为单位。

(四)定位轴线定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。

凡承重构件如墙、柱、梁、屋架等位置都要画上定位轴线并进行编号，施工时以此作为定位的基准。

定位轴线用单点长画线表示，端部画细实线圆，直径8～10mm。

定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。

建筑施工图的组成施工图一般有建筑结构、排水、采暖、通风和电器等几种图纸组成，建筑施工图简称建施，主要表示建筑物的内部情况，外部形状及装修构造施工要求等。

基本图纸包括平面图、前立面图、左侧立面图、剖面图等，详图包括楼梯、门窗、厕所、浴室及各种装修构造等。

详细做法，结构施工图简称结施，主要表示沉重结构的布置情况，构件类型、构件大小，及构造做法等。

结构施工图基本图纸包括基础图，楼层结构平面布置图，屋顶结构布置图等。

详图（构件图）包括柱、梁、板、配筋及结构图等。

给排水施工图简称水施，主要表示管道的布置和走向，构件做法和加工安装要求，图纸包括，平面图、系统图、详图等。

采暖通风施工图简称暖施，主要表示管道的布置和走向，构件做法和加工安装要求。

电器施工图简称电施，主要表示电器线路走向，及安装要求，图纸包括平面图、系统图、接线原理、详图等。

完整的一套图纸，建施、结施、水施、电施、暖施。

建筑施工图识读的一般方法及重要事项一般方法：先看图纸目录，后看施工图样，先看建施，后看结施，先平、立、剖面图、后详图、先看图线，后看文字说明，先整体后局部。

注意事项：看图时，要注意，从粗到细，从大到小，先粗看一遍，了解工程的该貌，然后再细看，细看时应先看细说明和基本图纸，再看构件图和详图，看构件图先看外围轮廓线，再看里面的轮廓线，先粗实线，再看虚线和细实线，先看外形，再看内部，记住常用的图例符号，图文结合，看图纸的同时，要注意看图上的说明，附注附表，等，帮助理解图纸，相互配合的图纸联系起来，看，同一物体的平、立、剖面图是相互联系有一定关系的，基本图和详图，更是整体与局部的关系，各工种图纸之间，也是相互配合的，所以把有关部分有关图形联来看，在联系和对照中检查图纸有无错误，抓住基本的、主要的有关数据，如房间的长宽尺寸一确定，楼板、梁、地面面积、有关方面尺寸，也随着确定，装修、粉刷各类面积等也可答出，因此基本的图形，基本的数据（如：房屋的层数，各种房间尺寸和间数，各楼层，各房间相同和不同之处等）最好要记住。
