建筑施工图的组成部分

建筑物施工图由各个专业施工图组成1.建筑施工图主要包括设计总说明.总平面图.各层平面图.屋面排水平面图.立面图.剖面图.建筑配件及节点详图.门窗表.装修表等2.结构施工图主要包括结构设计说明.基础施工图.各层梁板模板图配筋图.楼梯模板图配筋图.梁表柱表剪力墙表.节点大样图等3.给排水施工图主要包括各层给排水平面图.给排水系统图.设计说明.图例符号表等4.暖通施工图主要包括各层采暖通风平面图.系统图.图例符号表.设计说明.设备表.详图等5.电气施工图主要包括各层照明平面图.照明结线系统图.各层动力平面图.动力结线系统图.各层弱电平面图.弱电结线系统图.设计说明.图例符号表.设备表等6.消防施工图主要包括各层消防平面图.各层疏散指示平面图.系统图.设备表.图例符号表等比较复杂或者专业性比较强地建筑物还有其他一些专业地施工图各专业也都有一些国家标准图可以再施工图中引用也算是施工图中地一部分建筑地分类：低层建筑是指高度小于或等于10米地建筑,低层居住建筑为一层至三层.多层建筑是指高度大于10米,小于24米地建筑,多层居住建筑为四层至九层（其高度大于10米,小于28米）.高层建筑是指高度大于或等于24米,高层居住建筑为九层以上（不含九层,其高度大于或等于28米,小于100米）.超高层建筑是指高度大于或等于100米地建筑.1.《住宅设计规范 GB 50096—1999(2003年版)》1.0.3 住宅按层数划分如下：一.低层住宅为一层至三层； h<10或=10二.多层住宅为四层至六层； 10<h<24三.中高层住宅为七层至九层；24< H<28四.高层住宅为十层及以上. H>282.《办公建筑设计规范JGJ 67-89》第1.0.3条办公建筑按高度划分应符合以下规定：一.建筑高度24m以下为低层或多层办公建筑；二.建筑高度超过24m而未超过100m为高层办公建筑；三.建筑高度超过100m为超高层办公建筑.3.《民用建筑设计通则JGJ 37-87》第1.0.5条民用建筑高度与层数地划分一.住宅建筑按层数划分为：1～3层为低层；4～6层为多层；7～9层为中高层；10层以上为高层.二.公共建筑及综合性建筑总高度超过24m者为高层（不包括高度超过24m地单层主体建筑）.三.建筑物高度超过100m时,不论住宅或公共建筑均为超高层.4.建筑抗震设计规范中3层～8层为多层；9层以上为高层.5. 一般认为建筑总高度超过24m为高层建筑,建筑总高度超过100m为超高层建筑.小高层,人们一般把8层至12层地建筑称为“小高层”（各地概念有别）.小高层住宅一般一个单元一部电梯.多层.高层.小高层.超高层...建筑设计规范.建筑抗震设计规范.建筑防火设计规范没有真正意义上统一规定.各个时代规定也不同！这也许就是未来地行业上应该做地工作,只有统一标准才能有好地协调工作！追问：军事设施属于甚么建筑啊回答：军事设施,是指国家直接用于军事目地地下列建筑.场地和设备：（一）指挥机关.地面和地下地指挥工程.作战工程；（二）军用机场.港口.码头；（三）营区.训练场.试验场；（四）军用洞库.仓库；（五）军用通信.侦察.导航.观测台站和测量.导航.助航标志；（六）军用公路.铁路专用线,军用通信.输电线路,军用输油.输水管道；（七）国务院和中央军事委员会规定地其他军事设施追问：我要地是属于那种建筑分类回答：以上种类都是军事设施,比如机场,仓库,铁路,这些怎么去规划建筑种类？建筑种类只有多层,高层,低层,等等之分,不分民用和军事地,只有土地才会区分用途追问：机场和铁路属于交通建筑,仓库不一定,这都是按照使用情况分类地,所以我就想知道军营属于那种回答：那么请问你说地军营是几层地呢？我见过4层地,7层地,12层地军营......那么也就是低层,多层,小高层地区别了。

一套完整施工图的内容：一、目录索引二、符号标识图(图纸中多有相关符号的表格解释，材质也用符号表示）三、原建筑图四、总平面图（包括墙体、门窗、家具、区域名称）五、地面放线图（新建墙体的尺寸图、在空间内标注就好）六、地面布局图1．地面造型(造型图、标高+—0。

000、平面尺寸）(异形的用网格表示)2．地面材料（规格、颜色、名称、铺装方式、铺砖方向用90度双向箭头表示）七、冷热水管布置图(走向一般是直线九十度，排污管一般不会动,冷热水管可根据设计师改动,从地面墙面都可走）八、插座、有线电视、网络布局图（弱电部分）（用符号说话）（插座一般离地300高)九、天棚图{包括1.吊顶造型（造型、标高、尺寸)2.材料3.电路4.灯}1．天花、造型①墙体、②门洞（用两根中实线表示）、③窗洞(用两根中实线和两根内线链接）、④标高3。

800离地面高度、⑤平面尺寸、⑥造型材料（名称、规格、颜色）2．天花、灯具①②③⑤同上，⑥灯具类型、安装位置（位置有尺寸、灯具只表示灯具类型是吊灯筒灯射灯制成表格在右下方)3．电路布置（灯的组合方式，线路走向)十、立面符号标识图(索引符号图）上写编码下写页码十一、立面图(造型、尺寸、材料）十二、剖面图（剖析内部结构)(造型、尺寸、材料)十三、大样详图（放大剖析）（造型、尺寸、材料）十四、空调系统布置图(有专门部门，不需要设计师来做）十五、排风系统布置图（有专门部门,不需要设计师来做)十六、消防系统布置图（有专门部门，不需要设计师来做）十七、监控系统布置图（有专门部门，不需要设计师来做）420＊297CAD快捷键L, ＊LINE 直线ML，*MLINE 多线（创建多条平行线)PL, ＊PLINE 多段线PE，*PEDIT 编辑多段线SPL, *SPLINE 样条曲线SPE，*SPLINEDIT 编辑样条曲线XL，*XLINE 构造线（创建无限长的线)A, ＊ARC 圆弧C，*CIRCLE 圆DO，＊DONUT 圆环EL，*ELLIPSE 椭圆PO，*POINT 点DCE，*DIMCENTER 中心标记POL，＊POLYGON 正多边形REC，*RECTANG 矩形REG, *REGION 面域H, *BHATCH 图案填充BH，＊BHATCH 图案填充—H，*HATCHHE，＊HATCHEDIT 图案填充.。

一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。

建筑工程图纸分为建筑施工图、结构施工图、设备施工图。

一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。

以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。

4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。

1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。

6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。

二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称建施。

2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。

完整的建筑施工图纸包含的内容建筑施工图包含哪些图件内容？一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件.主要图件有:施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称“建施”。

2、结构施工图:主要表示建筑物承重结构的结构类型、结构布置,构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）.简称“结施”。

3、设备施工图3：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件.因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明.（3）电气施工图：主要表示电气线路走向和安装要求的图件。

包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明.简称“设施”.二、施工图的编排次序为了便于查阅图件和档案管理,方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行:（1）基本图在前，详图在后；（2)先施工的在前，后施工的在后；（3）重要的在前，次要的在后。

一套完整的房屋施工图的编排次序如下：(1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。

（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。

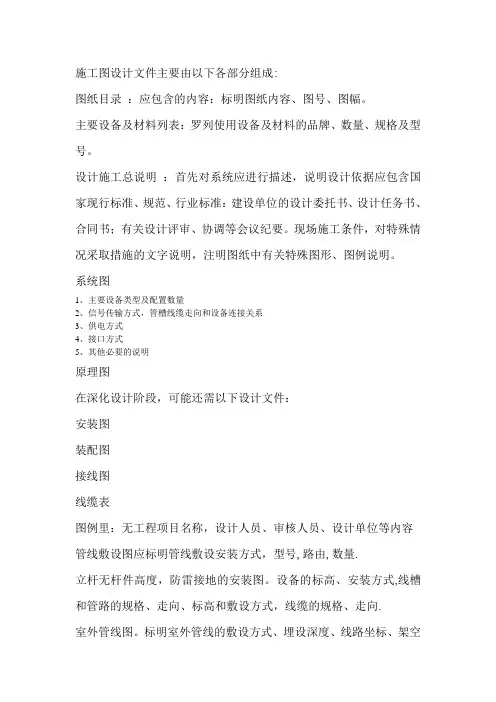

施工图设计文件主要由以下各部分组成:图纸目录：应包含的内容：标明图纸内容、图号、图幅。

主要设备及材料列表：罗列使用设备及材料的品牌、数量、规格及型号。

设计施工总说明：首先对系统应进行描述，说明设计依据应包含国家现行标准、规范、行业标准：建设单位的设计委托书、设计任务书、合同书；有关设计评审、协调等会议纪要。

现场施工条件，对特殊情况采取措施的文字说明，注明图纸中有关特殊图形、图例说明。

系统图1、主要设备类型及配置数量2、信号传输方式，管槽线缆走向和设备连接关系3、供电方式4、接口方式5、其他必要的说明原理图在深化设计阶段，可能还需以下设计文件：安装图装配图接线图线缆表图例里：无工程项目名称，设计人员、审核人员、设计单位等内容管线敷设图应标明管线敷设安装方式，型号,路由,数量.立杆无杆件高度，防雷接地的安装图。

设备的标高、安装方式,线槽和管路的规格、走向、标高和敷设方式，线缆的规格、走向.室外管线图。

标明室外管线的敷设方式、埋设深度、线路坐标、架空线路高度、杆型、各种管线的规格型号，与其他管线平行和交叉的坐标、标高，安全防范系统图⑴要求按照实际配置分楼、分层、分类画出所有的摄像机、防盗报警设备的具体分布情况;⑵安全防范系统图上应明确画出所有设备的供电情况以及总电源、楼层电源的分配情况，要求明确注明总电源配电箱、楼层电源配电箱的设备编号(要求与管线敷设平面图上的编号一致）；每根电缆管线应按标准进行标注⑷平面图上的每一根电缆管线均应标明去处,应用文字加以说明,不允许有不明确之处;⑹图上应加注必要的设计补充说明；⑺图上管线较多时，可不必每根管线都标明其敷设方式，可采用加补充说明的方式在备注中统一说明；图纸里还应包含设备的主要性能指标,数量及型号等内容.各末端监测点线路在平面图是否有编码,与系统图中相应接入点编码是否一致。

建筑物施工图由各个专业施工图组成1、建筑施工图主要包括设计总说明、总平面图、各层平面图、屋面排水平面图、立面图、剖面图、建筑配件及节点详图、门窗表、装修表等2、结构施工图主要包括结构设计说明、基础施工图、各层梁板模板图配筋图、楼梯模板图配筋图、梁表柱表剪力墙表、节点大样图等3、给排水施工图主要包括各层给排水平面图、给排水系统图、设计说明、图例符号表等4、暖通施工图主要包括各层采暖通风平面图、系统图、图例符号表、设计说明、设备表、详图等5、电气施工图主要包括各层照明平面图、照明结线系统图、各层动力平面图、动力结线系统图、各层弱电平面图、弱电结线系统图、设计说明、图例符号表、设备表等6、消防施工图主要包括各层消防平面图、各层疏散指示平面图、系统图、设备表、图例符号表等比较复杂或者专业性比较强的建筑物还有其他一些专业的施工图各专业也都有一些国家标准图可以再施工图中引用也算是施工图中的一部分建筑的分类：度大于10米，小于24米的建筑,多层居住建筑为四层至九层（其高度大于10米，小于28米）.高层建筑是指高度大于或等于24米，高层居住建筑为九层以上（不含九层，其高度大1。

0。

3 住宅按层数划分如下：2。

《办公建筑设计规范JGJ 67—89》二、建筑高度超过24m而未超过100m为高层办公建筑；3。

《民用建筑设计通则JGJ 37-87》第1.0。

5条民用建筑高度与层数的划分一、住宅建筑按层数划分为：1～3层为低层;4~6层为多层；7~9层为中高层；10层以上为高层。

二、公共建筑及综合性建筑总高度超过24m者为高层（不包括高度超过24m的单层主体建筑）。

三、建筑物高度超过100m时，不论住宅或公共建筑均为超高层.5. 一般认为建筑总高度超过24m为高层建筑，建筑总高度超过100m为超高层建这也许就是未来的行业上应该做的工作，只有统一标准才能有好的协调工作!追问：军事设施属于甚么建筑啊回答：军事设施，是指国家直接用于军事目的的下列建筑、场地和设备: （一）指挥机关、地面和地下的指挥工程、作战工程；（二）军用机场、港口、码头；（三)营区、训练场、试验场；（四）军用洞库、仓库；（五）军用通信、侦察、导航、观测台站和测量、导航、助航标志；（六）军用公路、铁路专用线，军用通信、输电线路,军用输油、输水管道；(七）国务院和中央军事委员会规定的其他军事设施追问：我要的是属于那种建筑分类回答：以上种类都是军事设施，比如机场,仓库，铁路，这些怎么去规划建筑种类？建筑种类只有多层，高层，低层，等等之分，不分民用和军事的，只有土地才会区分用途追问：机场和铁路属于交通建筑,仓库不一定，这都是按照使用情况分类的，所以我就想知道军营属于那种回答：那么请问你说的军营是几层的呢？我见过4层的，7层的,12层的军营。

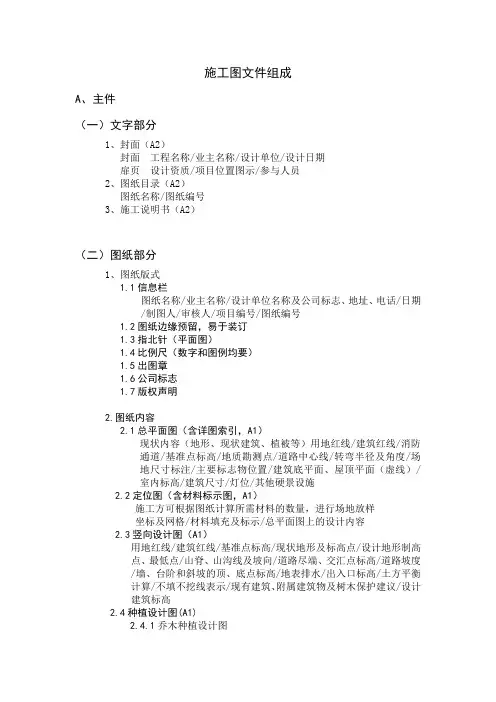

施工图文件组成A、主件（一）文字部分1、封面（A2）封面工程名称/业主名称/设计单位/设计日期扉页设计资质/项目位置图示/参与人员2、图纸目录（A2）图纸名称/图纸编号3、施工说明书（A2）（二）图纸部分1、图纸版式1.1信息栏图纸名称/业主名称/设计单位名称及公司标志、地址、电话/日期/制图人/审核人/项目编号/图纸编号1.2图纸边缘预留，易于装订1.3指北针（平面图）1.4比例尺（数字和图例均要）1.5出图章1.6公司标志1.7版权声明2.图纸内容2.1总平面图（含详图索引，A1）现状内容（地形、现状建筑、植被等）用地红线/建筑红线/消防通道/基准点标高/地质勘测点/道路中心线/转弯半径及角度/场地尺寸标注/主要标志物位置/建筑底平面、屋顶平面（虚线）/室内标高/建筑尺寸/灯位/其他硬景设施2.2定位图（含材料标示图，A1）施工方可根据图纸计算所需材料的数量，进行场地放样坐标及网格/材料填充及标示/总平面图上的设计内容2.3竖向设计图（A1）用地红线/建筑红线/基准点标高/现状地形及标高点/设计地形制高点、最低点/山脊、山沟线及坡向/道路尽端、交汇点标高/道路坡度/墙、台阶和斜坡的顶、底点标高/地表排水/出入口标高/土方平衡计算/不填不挖线表示/现有建筑、附属建筑物及树木保护建议/设计建筑标高2.4种植设计图(A1)2.4.1乔木种植设计图2.4.2灌木地被草坪种植设计图用地红线/建物红线/场地硬景/建筑物/地下管线/网格及坐标/植物编号、植物名、大小/草坪区示意/现状和设计等高线/灯位/灌溉(如在工程设计中未包括的话)2.4.3苗木表及种植设计说明（A2）植物标号/拉丁名/学名/数量/大小(高度、冠幅、胸径)/种植间距/备注（多杆、或单杆高度等）2. 5设施及标识系统布置图（A1）用地红线/建筑红线/总平面上的设计内容/坐椅、垃圾箱、背景音乐、标识牌、雕塑、花钵、书报栏、遮阳伞等设施物品的位置/网格及坐标2.6工程设计图（A1）2.6.1雨水工程图地表排水/管道排水/排水口/回收管理设施2.6.2污水工程图普通生活污水/厕所、污秽物排放/工业废水,化学污染物排放2.6.3给水工程图饮用水/灌溉水/消防/水景用水2.6.4电力工程图照明/室外取电2.6.5电讯工程图2.6.6热力工程图供热热管/管道/设施2.6.7燃气工程图燃气气源/管道/设施2.7节点细部及剖面（1：20-1：50）2.7.1道路及铺装道路/汀步/木栈道/侧石/（平、立）/台阶及踏步/广场铺装/斜坡/运动地面/接缝/分割条/边缘处理/井盖/排水口/排水沟2.7.2树池、栏杆、景墙及挡墙树池（平树池、坐凳树池、自然石树池/栏杆/景墙/围墙/大门/挡土墙）2.7.3水系及水景水池/溪流/跌水/瀑布/水塘/喷泉/旱喷/溢水/壁泉/集、排水坑/泵坑/泵房/水钵/橡胶坝或砼（石）坝/涵洞（管）及倒虹管/特色水景2.7.4景观设施售货车/坐凳/桌椅/遮阳伞/雨蓬/标识牌/车挡/书报栏/垃圾筒/背景音箱/信箱/饮水器/电话亭2.7.5建筑小品亭/廊/舫/榭/阁/楼/塔/桥/花架/木平台/服务建筑(公厕、小卖、门卫、茶室、快餐厅)2.7.6灯具2.7.7种植2.8局部平面放大图（1：100-1：200）尺寸/竖向/材料/种植2.9主要方向剖、立面图2.10道路施工设计图竖曲线/平曲线/标高/侧石/排水沟管B、附件1、施工方提供的产品大样图2、图纸变更单，要有甲方变更单3、竣工图4、场地清整图5、施工准备图（可由施工单位提供）。

一套完整的建筑施工图所包含的内容建筑施工图是建筑设计阶段之后，标准化绘制和交付给施工单位的图纸集合。

一份完整的建筑施工图要包含的内容可分为以下几个方面。

1. 建筑平面图建筑平面图是建筑施工图中最基本的图纸，其主要作用是描述建筑物在水平方向上的布置方式以及各房间或区域之间的位置关系。

建筑平面图可以分为总平面图和分平面图两种类型。

总平面图展示了所有楼层的建筑布置情况；分层平面图则分别展示每一层的建筑布置情况。

2. 建筑立面图建筑立面图主要描述建筑物在垂直方向上的表现，包括建筑物外墙的设计、窗户的布置和大门等。

建筑立面图是与展示建筑外在形象非常密切相关的图纸，也是建筑外观设计的重要组成部分。

3. 建筑剖面图建筑剖面图展示的是建筑物尺度的垂直剖面，包括各楼层的布置以及建筑结构和装修工艺。

建筑剖面图的作用是为施工单位提供详细的施工工艺和工作需求，帮助施工单位顺利地按照设计完成建筑物的建设任务。

4. 建筑细部图建筑细部图是对建筑物具体细节的展示和标注。

细部图可以包括建筑物中各种设施，例如通风系统，给排水管道，电气系统等等。

建筑细部图则为施工单位提供了每一个细节需要的具体要求和规范，帮助施工单位完成设计师所规定的要求。

5. 建筑工程设计及计算说明建筑工程设计与计算说明是一份建筑施工图的重要附件，需要在设计阶段就制定好，其中包含了建筑物的各种技术指导和施工要求。

建筑工程设计与计算说明通常会包含地质勘探报告，建筑物的设计理念、施工材料和核心技术要求等内容。

总之，一套建筑施工图所包含的内容多种多样，其中每个图纸内容都各有侧重。

好的建筑施工图能够为施工单位提供详尽的、有待执行的准确指引，提高建筑质量、节省成本，使建筑项目能够按部就班地实现。

施工图纸看图注意事项目录1、建筑施工图的组成部分2、纸目录及门窗表3、建筑设计总说明4、建筑平平面图5、建筑立面图6、建筑剖面图7、节点大样图及门窗大样8、楼梯大样图9、做好技术复核工作10、看结构图需要注意事项施工图纸看图注意事项l 、建筑施工图的组成部分第一步就是看懂建筑施工图，建筑专业是憋个建筑物没计的龙头格外重要。

图纸要齐全，图纸包括：总平面图、建施、结施、水暖、通风、电施。

注意其中有几张图纸是须特别留意的：建筑节能设计说明、消防设计说明、基础设计说明。

图纸附件：审查意见、图纸修改、变更单、图纸会审记录、合同、工程量清单及其他合同附件。

其他：地勘报告、红线图、市政管网图、道路交通图等。

建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，地下室、一层〜屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图等，节点大样图及门窗大样图，楼梯大样图（有多个楼梯及电梯）。

作为一个工程师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请教，要做到绝对明了建筑的设计构思和意图。

2、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗编号以及门窗尺寸及做法以建筑和结构施工图纸核对。

3、建筑设计总说明看建筑设计总说明了解项目总体规划。

阅读没计总说明，备好相应的标准、规范、规程和标准图集。

建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法．．．等等做法，总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节注：I、将各种图纸变更、修改和审图、图纸会审的图纸疑问用红色笔标注在图纸上。

2、有无违反强制性条文和节能设计规范的地方。

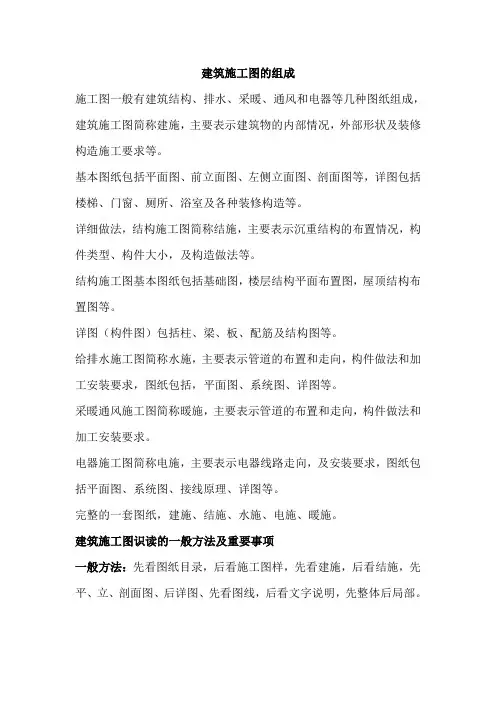

建筑施工图的组成施工图一般有建筑结构、排水、采暖、通风和电器等几种图纸组成，建筑施工图简称建施，主要表示建筑物的内部情况，外部形状及装修构造施工要求等。

基本图纸包括平面图、前立面图、左侧立面图、剖面图等，详图包括楼梯、门窗、厕所、浴室及各种装修构造等。

详细做法，结构施工图简称结施，主要表示沉重结构的布置情况，构件类型、构件大小，及构造做法等。

结构施工图基本图纸包括基础图，楼层结构平面布置图，屋顶结构布置图等。

详图（构件图）包括柱、梁、板、配筋及结构图等。

给排水施工图简称水施，主要表示管道的布置和走向，构件做法和加工安装要求，图纸包括，平面图、系统图、详图等。

采暖通风施工图简称暖施，主要表示管道的布置和走向，构件做法和加工安装要求。

电器施工图简称电施，主要表示电器线路走向，及安装要求，图纸包括平面图、系统图、接线原理、详图等。

完整的一套图纸，建施、结施、水施、电施、暖施。

建筑施工图识读的一般方法及重要事项一般方法：先看图纸目录，后看施工图样，先看建施，后看结施，先平、立、剖面图、后详图、先看图线，后看文字说明，先整体后局部。

注意事项：看图时，要注意，从粗到细，从大到小，先粗看一遍，了解工程的该貌，然后再细看，细看时应先看细说明和基本图纸，再看构件图和详图，看构件图先看外围轮廓线，再看里面的轮廓线，先粗实线，再看虚线和细实线，先看外形，再看内部，记住常用的图例符号，图文结合，看图纸的同时，要注意看图上的说明，附注附表，等，帮助理解图纸，相互配合的图纸联系起来，看，同一物体的平、立、剖面图是相互联系有一定关系的，基本图和详图，更是整体与局部的关系，各工种图纸之间，也是相互配合的，所以把有关部分有关图形联来看，在联系和对照中检查图纸有无错误，抓住基本的、主要的有关数据，如房间的长宽尺寸一确定，楼板、梁、地面面积、有关方面尺寸，也随着确定，装修、粉刷各类面积等也可答出，因此基本的图形，基本的数据（如：房屋的层数，各种房间尺寸和间数，各楼层，各房间相同和不同之处等）最好要记住。

建筑施工图组成建筑施工图是建筑工程中至关重要的一环，它是建筑师、结构工程师、土木工程师等专业技术人员通过绘制的图纸，以展示建筑设计的构造和细节。

建筑施工图是进行建筑施工前的必要准备工作，它包含了丰富的信息和细节，可以提供给施工人员、相关承包商和监理人员参考和遵守。

那么，建筑施工图由哪些组成呢？第一部分：平面图平面图是建筑施工图的基础，它将建筑设计以平面的形式展示出来。

平面图具体包括建筑的外部轮廓，内部各房间及功能区域的分布，门窗的位置和尺寸等。

平面图不仅提供了建筑的整体布局，还包括了一些关键尺寸和坐标，以便后续的施工过程中能够准确地定位和安装。

第二部分：立面图立面图是建筑施工图的重要组成部分之一，它是建筑物的外墙立面的正面视图。

立面图展示了建筑的外观特征和立面细节，包括墙面材料、窗户、门、檐口、装饰元素等。

通过立面图，施工人员可以清晰地了解建筑物的外部布局和纵向分布，确保施工过程中的一致性和正确性。

第三部分：剖面图剖面图是建筑施工图的重要组成部分之一，它展示了建筑物的内部结构和细节。

剖面图以垂直切面的形式，从建筑物的一侧绘制，显示出建筑物的分层结构、楼层高度、墙体厚度、天花板和地板的构造等。

通过剖面图，施工人员可以清楚地了解建筑物的内部构造，从而有针对性地进行施工工作。

第四部分：构造图构造图是建筑施工图的核心部分之一，它详细描述了建筑物的结构框架和承重情况。

构造图包括建筑物的基础结构、梁柱体系、楼板、钢结构等的设计和安装。

通过构造图，建筑师和结构工程师可以确保建筑物的结构稳固和符合设计要求。

第五部分：细部图细部图是建筑施工图的重要补充，它展示了建筑细节的构造和连接方式。

细部图包括墙体连接、门窗安装、屋面排水系统、外墙装饰等细节的构造，为施工过程中的细节处理提供了指导。

通过细部图，施工人员可以理解并准确地将各个部件和材料连接起来，确保建筑的质量和耐久性。

最后，建筑施工图还包括材料清单、工程量计算和技术规范等内容，这些信息和细节对于施工的顺利进行至关重要。

建筑施工图包括建筑施工图包括什么？建筑施工图是建筑设计的重要组成部分，用于指导施工过程中的各项工作。

它是建筑项目从设计到施工的桥梁，包含了建筑物的各种细节和规格。

下面将介绍建筑施工图包括的主要内容。

1. 平面图：平面图是建筑施工图中最基本的部分。

它展示了建筑物在平面上的布局，包括墙体、柱子、楼板和其他主要构件的位置和尺寸。

平面图还标注了门窗的位置、开启方向和尺寸等细节，为施工人员提供了布线和安装的指导。

2. 立面图：立面图展示了建筑物在垂直方向上的外观和细节。

它显示了建筑物的外墙材料、窗户、门、檐口、挑檐、雨水管等部分的位置、尺寸和造型。

立面图帮助施工人员理解建筑物的外观，确保按照设计要求进行施工。

3. 剖面图：剖面图是建筑施工图中的重要组成部分，用于展示建筑物内部的结构和细节。

它以平面图中的某一垂直切面为基础，将建筑物切开并展示内部构件的位置、尺寸和细节。

剖面图有助于施工人员理解建筑物的构造，例如墙体结构、楼板和屋顶的构造、管道和电气设备的布置等。

4. 细部图：细部图展示了建筑物中一些具体构件的详细设计和方法。

它们包括柱子与梁的连接细节、墙体与楼板的连接细节、门窗的安装细节等。

细部图是指导施工人员进行具体施工的重要依据，确保各项工作的质量和准确度。

5. 设备图：设备图是建筑施工图中的一个重要部分，用于标注和安装管道、电气设备、空调设备等。

在设备图中，各种设备的位置、尺寸、管道连接方式以及电气接线图均应清晰明确。

设备图对于工程施工的顺利进行至关重要，能够方便地进行设备的布置和安装。

6. 电气图：电气图展示了建筑物中电气系统的布线和设备的安装。

它标注了电源的位置、电机与配电盘之间的电缆线路、灯具的位置、开关的位置和控制电路等。

电气图对于建筑物的电气工程施工非常重要，确保电气设备能够正常运转和安全使用。

7. 框架图：框架图是建筑施工图中的基本图之一，用于展示建筑物的结构框架。

它通常包括梁、柱、桁架、水平和垂直支撑等构件的布置和连接方式。

建筑学常识建筑工程施工图的组成
一、各专业施工图的内容
1、总图：建筑场地范围内建筑物的位置、形状和尺
寸，道路、绿化及各种室外管线的布置等。

2、建筑专业图：建筑平面图、立面图、剖面图、各种
详图及门窗表、材料做法表。

3、结构专业图：基础图、各层顶板的平面、剖面、各
种构件详图，构件数量表及设计说明。

4、设备专业图：包括给水、排水、采暖、通风各系统
的平面图、轴测图和各种详图。

5、电气专业图：包括照明、动力和弱电的系统图、平
面图及详图等。

一、投影的概念
用一组假想的投射线把物体的形状投到一个平面上，
就可以得到一个图形，称为投影法。

二、投影的种类
1、中心投影：投影线由一点放射出来投射到物体上，这种作
图方法称为中心投影法。

2、平行投影：投影线呈相互平行状投射到物体上，称平行投
影。

（1）正投影：使投影线垂直于投影面时，并且使物体的一
个面也垂直于投影线。

（2）斜投影：当投影线倾斜于投影面时，所作出的投影。

三、物体的三面正投影图
1、三面正投影体系的形成：
（1）将物体放在三个相互垂直的投影面间；
（2）用三组垂直于投影面的投影线作投影；
（3）在三个投影面上得到三个正投影图。

2、三面正投影体系的展开
（1）正立投影面不动；
（2）水平投影面向下转动90°；
（3）侧立投影面向右后方转动90°。

施工图纸的组成施工图是建筑工程实施过程中的通用“语言”，也是工程预算的基础，要读懂施工图，应当熟悉常用的规定、符号、表示方法和图例等。

一套完整的施工图一般分为以下几部分。

（1）图纸目录。

图纸目录是施工图的明细和索引。

（2）设计总说明。

根据《建筑工程设计文件编制深度规定》的规定，建筑施工图设计说明应包括以下内容。

①本子项工程施工图设计的依据性文件、批文和相关规范。

②项目概况。

内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数（包括每套的建筑面积、使用面积、阳台建筑面积，房间的使用面积可在平面图中标注），旅馆的客房间数和床位数，医院的门诊人次和住院部的床位数，车库的停车泊位数等。

③设计标高。

本子项的相对标高与总图绝对标高的关系。

④用料说明和室内外装修。

⑤对采用新技术、新材料的做法说明及对特殊建筑造型和必要的建筑构造的说明。

⑥门窗表及门窗性能（防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等），用料，颜色，玻璃，五金件等的设计要求。

⑦幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图等以及防火、安全、隔音构造。

⑧电梯（自动扶梯）选择及性能说明（功能、载重量、速度、停站数、提升高度等）。

⑨墙体及楼板预留孔洞需封堵时的封堵方式说明。

（3）建筑施工图（简称建施）。

建筑施工图主要表达建筑物的外部形状、内部布置、装饰构造、施工要求等，包括总平面图、各层平面图、立面图、剖面图以及墙身、楼梯、门、窗等构造详图。

（4）结构施工图（简称结施）。

结构施工图主要表达承重结构的构件类型、布置情况及构造做法等，包括基础平面图、基础详图、结构布置图及各构件的结构详图。

一、施工图纸的组成(一)施工图纸的分类施工图纸根据其内容和各工种不同分为：1.施工首页图(简称首页图)包括图样目录和设计总说明。

2.建筑施工图(简称建筑)。

主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。

它的内容主要包括总平面图、各层平面图、立面图、剖面图及详图。

3.结构施工图(简称结施)。

主要表示建筑物承重结构的结构类型、结构布置、构造种类、数量、大小及作法。

它的内容包括结构设计说明、结构平面布置图及构造详图。

4.设备施工图(简称设施)。

主要表示建筑物的给水排水、暖气通风、供电照明、燃气等设备的布置和施工要求等。

它主要包括各种设备的布置图、系统图和详图等内容。

(二)施工图纸的编排顺序施工图纸应按专业顺序编排，一般应为图纸目录、总图及说明、建筑图、结构图、给水排水图、电气图、动力图等。

二、施工图纸的一般规定为了使房屋建筑制图规格基本统一，图面清晰简明，保证图纸质量，符合设计、施工、存档的要求，以适应国家工程建设的需要，由建设部会同有关部门批准并颁布了一系列制图国家标准。

该标准要求所有工程技术人员在设计、施工、管理中必须严格执行。

(一)图纸的幅面和格式图纸幅面是指图纸本身的大小规格。

图框是图纸上所供绘图的范围的边线。

(二)比例图样的比例，应为图形与实物相对应的线型尺寸之比。

比例的大小是指其比值的大小，如1:50、1:100、1:200等。

比例宜注写在图名的右侧，并优先选用常用比例。

一般情况下，一个图样应选用一种比例。

(三)尺寸及单位施工图中均注有尺寸，作为施工制作的主要依据。

尺寸由数字及单位组成。

总图以米为单位，其余均以毫米为单位。

(四)定位轴线定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。

凡承重构件如墙、柱、梁、屋架等位置都要画上定位轴线并进行编号，施工时以此作为定位的基准。

定位轴线用单点长画线表示，端部画细实线圆，直径8～10mm。

定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。

一、施工图的组成
1.图纸目录
列出所绘的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称
2.设计总说明书
包括施工图设计依据、工程设计规模和建筑面积、本项目的对标高与绝对标高的的定位、建筑材料及装修标准说明书等。

3.建筑施工图
建筑施工图主要表达建筑物的外部形状、内部布置、装饰构造、施工要求等。

包括总平面图、各层平面图、立面图、剖面图以及墙身、楼梯、门、窗等构造详图。

4.结构施工图
结构施工图主要表达承重结构的构件类型、布置情况及构造做法等。

包括基础平面图、基础详图、结构布置图及各构件的结构详图。

5.设备施工图
设备施工图一般包括各层上水、消防、下水、热水、空调等平面图；上水、消防、下水、热水、空调等各系统的透视图或各种管道立管详图；厕所、盥洗室、卫生间等局部房间平面详图或局部做法详图；主要设备或管件统计表和设计说明等。

6.电气施工图
电气施工图一般包括各层动力、照明、弱电平面图；照明系统图；弱电系统图；防雷平面图、非标准的配电盘、配电箱、配电柜详图设计
说明等。

二、房屋施工图的一般规定
1、定位轴线及编号
1.1、定位轴线的概念：确定房屋主要承重构件位置及其标志尺寸的基准线，是施工放线和设备安装的依据。

1.2、定位轴线的分类：横向定位轴线和纵向定位轴线。

横向定位轴线：垂直于房屋长度方向的定位轴线
纵向定位轴线：平行于房屋长度方向的定位轴线
1.3、定位轴线的绘制
1．定位轴线的编号：横向的定位轴线应用阿拉伯数字从左到右。

纵向的定位轴线应用大写拉丁字母从下到上。

编写时不可用I、O
Z三字母、避免与1、0、2混淆。

2．。

一套完整的施工图一般包括哪几部分时间：2011-04-13来源：作者：建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。

建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。

一、施工图的编排顺序以及容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。

图纸目录包括每图纸的名称、容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。

图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。

各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。

2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、部布置、细部构造、装修和施工要求等。

具体容为：（一）总平面布置图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线围、总体布置。

它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置，主要入口及新建筑±0.000标高相当于绝对标高的数值。

（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。
