建筑工程设计文件编制深度规定2008年版.chm 中摘录内容：建筑图应包含的内容：4．3 1 在施工图设计阶段，建筑专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。
4．3，2 图纸目录。
应先列新绘制图纸，后列选用的标准图或重复利用图。
4．3．3 设计说明。
1 依据性文件名称和文号，如批文、本专业设计所执行的主要法规和所采用的主要标准(包括标准名称、编号、年号和版本号)及设计合同等。
2 项目概况。
内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、项目设计规模等级、设计使用年限、建筑层数和建筑高度、建筑防火分类和耐火等级、人防工程类别和防护等级，人防建筑面积、屋面防水等级、地下室防水等级、主要结构类型、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数(包括每套的建筑面积、使用面积)、旅馆的客房间数和床位数、医院的门诊人次和住院部的床位数、车库的停车泊位数等。
3 设计标高。
工程的相对标高与总图绝对标高的关系。
4 用料说明和室内外装修。
1)墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道、油漆、涂料等处的材料和做法，可用文字说明或部分文字说明，部分直接在图上引注或加注索引号，其中心包括节能材料的说明；2)室内装修部分除用文字说明以外亦可用表格形式表达(见表4．3．3—1)，在表上填写相应的做法或代号；较复杂或较高级的民用建筑应另行委托室内装修设计；凡属二次装修的部分，可不列装修做法表和进行室内施工图设计，但对原建筑设计、结构和设备设计有较大改动时，应征得原设计单位和设计人员的同意。
5 对采用新技术，新材料的做法说明及对特殊建筑造型和必要的建筑构造的说明。
6 门窗表(见表4．3．3—2)及门窗性能(防火、隔声，防护，抗风压、保温、气密性、水密性等)、用料、颜色、玻璃、五金件等的设计要求。
7 幕墙工程(玻璃、金属，石材等)及特殊屋面工程(金属、玻璃、膜结构等)的性能及制作要求(节能、防火、安全、隔声构造等)。
图纸管理规范一、引言图纸是工程项目中重要的技术文档，对于项目的设计、施工和验收具有重要的作用。
为了保证图纸的准确性、完整性和可追溯性，提高项目的质量和效率，制定本图纸管理规范。
二、适用范围本规范适用于所有工程项目的图纸管理，包括设计、施工和验收阶段。
三、图纸管理流程1. 图纸编制1.1 设计单位根据项目需求，编制设计图纸。
1.2 设计图纸应符合相关国家标准和规范，包括但不限于设计细则、建筑设计规范等。
1.3 设计图纸应包括平面图、立面图、剖面图、构造图、设备图、管线图等内容，确保清晰、准确。
2. 图纸审核2.1 设计单位应对编制的图纸进行内部审核，确保图纸的正确性和合理性。
2.2 相关专业人员应参与图纸审核，包括结构工程师、电气工程师、给排水工程师等，确保各专业的协调性和一致性。
2.3 审核人员应对图纸进行全面检查，包括尺寸、比例、标注、符号等，确保图纸的完整性和规范性。
3. 图纸审批3.1 经过内部审核后，设计单位应将图纸提交给相关部门进行审批。
3.2 相关部门应根据项目需求和法律法规的要求，对图纸进行审批。
3.3 审批人员应对图纸进行全面评估，包括合规性、安全性、可行性等，确保图纸符合相关要求。
4. 图纸发放4.1 审批通过后，设计单位应将图纸以电子版或纸质版的形式发放给相关施工单位。
4.2 发放的图纸应包括所有必要的信息和文件，确保施工单位能够正确理解和使用图纸。
5. 图纸变更管理5.1 在施工过程中，如需对图纸进行变更，施工单位应提出变更申请。
5.2 变更申请应包括详细的变更内容、原因和影响分析。
5.3 变更申请经相关部门批准后，施工单位可进行图纸变更。
6. 图纸归档6.1 完成工程后，施工单位应将所有使用过的图纸进行整理和归档。
6.2 归档的图纸应按照一定的分类和编号规则进行管理，方便后续查阅和使用。
6.3 归档的图纸应妥善保存，防止损坏和丢失。
四、图纸管理要求1. 图纸的编制、审核、审批和发放应按照规定的流程进行，确保每个环节的准确性和及时性。
幕墙施工图图纸组成及绘制思路xxxxxxxx有限公司目录1.幕墙施工图图纸组成部分2.幕墙施工图设计说明的编制3.幕墙平立面设计4.幕墙预埋件图设计5.幕墙大样图设计6.幕墙节点图设计7.幕墙展开图设计1.幕墙施工图图纸组成部分幕墙施工图图纸一般含以下几个部分的图纸：封面、目录、设计说明、幕墙立面分格图、幕墙平面分格图、预埋件平面分格图、大样图、节点图、展开图等图纸；在绘制以上图纸的过程中，特别是绘图环境上面，需要注意以下几点：1.1.线型的控制：重点注意虚线、点画线、轴线等线性的比例控制；1.2.填充及文字文件必须统一，且注意填充的比例控制；1.3.注意各类小材料块的统一，比如螺钉块、索引块等；1.4.注意轮廓线、地基基础线、材料剖面等材料的线粗比例控制；1.5.文字标注应尽量详尽；1.6.其他具体要求详见部门统一绘制环境表及LSP等外部插件；1.7.图纸应尽量将层分细，以便更方便改图；1.8.所有图纸必须有索引及反索引；2.幕墙施工图设计说明的编制幕墙施工图设计说明不宜太过于啰嗦，主要体现以下几个方面的东西即可：2.1.工程概况及设计依据2.2.幕墙性能等级说明。
2.3.各种材料的性能特性及检测标准。
2.4.主要构造及工艺说明（指新工艺及特殊构造）。
2.5.施工注意事项。
3.幕墙平立面设计3.1.幕墙平立面设计开始前先要看明白原建筑图，尽可能全面理解建筑师的设计意图。
3.2.在幕墙平立面做图过程中有时会发现原理解有误，需要及时更正。
如有异议应与业主或建筑师沟通，避免做错而影响效率。
3.3.考虑到要为做效果图留出充裕时间，幕墙平立面图应于最早时间开始并尽快完成，以早日提交给效果图人员3.4.平面图和立面图要对照着出图，尤其是立面凹凸不平时更要特别注意。
3.5.幕墙的厚度直接影响各立面幕墙的宽度尺寸，因此在平面图开始前必须先确定幕墙的厚度，准确的做法是应取标准层的层高和估计的方格宽度先进行角部部位试算以确定幕墙立柱的截面高度，从而再确定幕墙的厚度。
建筑施工图设计规及深度规定一版面1、以标准层图副大小为基准，一般情况下只一种高度大小图副。
长度加长增加一种。
特殊情况特殊对待。
2、图层，天正默认的图层及颜色好线性，以天正默认为准，不允修改家具图库以给定的家具图库图层为准。
3、打印线宽控制墙体为0.50，填充、家具为0.15（淡浅70），门窗为0.20，其他均为0.25.详图线宽控制？4、封闭阳台为三根线表示、不封闭阳台为两根线表示。
5、图纸加图纸会签栏，以后的图纸签名及会签全部手签，厉禁止使用电子签名。
二平面图1、大型或复杂的项目，特别是分段绘制者应增加防火分区示意图（比例缩小集中绘制）和轴线关系与分段示意图，分段轴线号前面应加注分段序号；各层平面的防火分区界限宜用粗点划线示出，并在分界线两侧框示出分区序号和建筑面积（这对设备专业十分有用）。
2、平面图中标注的尺寸，可分为总尺寸、定位尺寸和细部尺寸三种；总尺寸---建筑物外轮廓尺寸；若干定位尺寸之和。
定位尺寸——轴线尺寸；建筑物构配件如：墙体、门窗、洞口、洁具等，相应于轴线或其他构配件确定位置的尺寸。
细部尺寸——建筑物构配件的详细尺寸。
外墙三道：第一道外包（或轴线）总尺寸（错台或分段外包尺寸可在二、三道之间单注），第二道开间进深轴线尺寸，第三道门窗洞口和窗间墙、变形缝等尺寸及轴线关系；4、所有定位尺寸及细部尺寸都要以轴线为准，不以墙线为准。
即都与轴线发生关系。
5、钢筋混凝土墙应视情况确定是否标注，但应在图注中写详见结施图，且应在施工图中深入研究、配合、确保无误。
钢筋混凝土墙应表示为异形柱，不允粗单线绘制。
部门窗洞应注定位尺寸、高窗应注窗台距地高，门洞（指不装门的洞口）应注洞宽、洞高尺寸；6、所有平面节点放大或详图索引要注全（层层共用的详图索引号层层标注）7、门窗编号要注全。
“人防工程门窗表”一般都直接放在人防平面图中，便于主管部门审图；8、门的开启向和形式应在平面图上区别表示：1000以下门的开启式为单扇半开，1200及以上为双扇半开户门为甲级防火门（钢质）时应与其它甲级防火门（木）区别对待9、室外、各层楼地面均应标注标高；10、厨、洁具和家具——厨、洁具和家具自始（发作业图起）至终保留。
施工图纸审查的法律规定与审核要求解析近年来，随着建筑业的快速发展，施工图纸审查成为保证建筑质量和安全的重要环节。
施工图纸审查的法律规定和审核要求对于确保施工过程中的合法性和合规性具有重要的意义。
本文将分析施工图纸审查的相关法律规定和审核要求，旨在帮助大家更好地理解和应用。
第一部分：施工图纸审查的依据施工图纸审查的法律依据主要包括《建筑法》、《建设工程质量管理条例》、《施工图审查管理办法》等相关法规法规定。
这些法律法规明确规定了施工图纸审查的程序和要求，为施工图纸的审查提供了法律依据。
第二部分：施工图纸审查的主要内容施工图纸审查的主要内容包括建筑结构、消防安全、给排水、电气安装等方面。
建筑结构方面，要求审查图纸中的结构安全是否符合国家标准和规定；消防安全方面，审查图纸中的消防设施是否满足防火要求；给排水和电气安装方面，要求审查图纸中的设计是否符合相关标准和规范。
第三部分：施工图纸审查的程序施工图纸审查的程序主要包括提交申请、初步审核、技术评审、复核、发放审查意见书等环节。
施工单位在施工前需要向相关部门提交施工图纸审查申请，并按要求提交相关资料。
审查部门根据法律法规进行初步审核，并组织专家进行技术评审。
经过复核确认无误后，审查部门向施工单位发放审查意见书，审查程序结束。
第四部分：施工图纸审查的审核要求施工图纸审查的审核要求主要包括设计规范、技术标准、安全要求等方面。
设计规范要求施工图纸必须符合国家有关建筑设计规范，包括建筑结构、材料选用、施工工艺等要求。
技术标准要求施工图纸中的设计方案和施工方法必须符合相关标准和规范。
安全要求要求施工图纸中的设计必须具备一定的安全性，以确保施工过程中的安全。
第五部分：施工图纸审查的风险控制施工图纸审查的风险控制主要包括技术风险和合规风险。
技术风险主要是指施工图纸中的设计是否合理、可行，以及施工过程中可能出现的技术问题。
合规风险主要是指施工图纸是否符合国家有关法律法规的要求和规范。

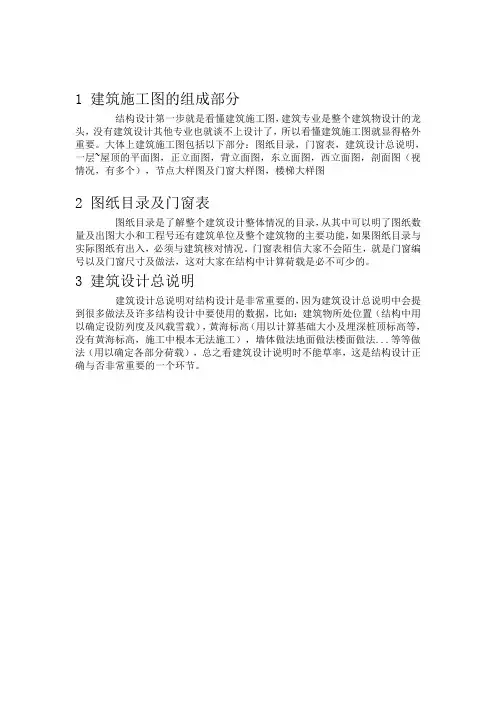

1 建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图2 图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3 建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4 建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改。
看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5 建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。
施工图的绘制标准和要求图样是工程界的技术语言。
对于图纸幅面的大小、图样的内容、格式、画法、尺寸标注、技术要求、图例符号等，国家都有统一的规定，我国1959年发布了国家《机械制图》，又在1973年发布了国家标准《建筑制图标准》。
这两个国标对图幅、11号图幅是0ÿ2（代表了不同的意义和侧重点。
3、工程字体图纸上是以图形为主的，但除了图形还要有各种符号、字母代号、尺寸数字及文字说明等。
各种字体应从左到右横向书写，并注意标点符号的正确使用。
图纸上最常用的汉字是长仿宋体，因为这种字体笔画清晰，容易辨认。
字高与字宽的比例大约为3：2。
为保证字体写得大小一致，整齐匀称，无论是平时练习，还是写在图纸上，我们都应按字的大小，先打好格子再书写。
数字与字母，宜采用向右倾斜的斜体字。
无论用何种字体，一下要记住所写的文字与数字是让别人看的。
这些字体均应笔划清晰、字体端正、排列整齐；不可写连笔字，也不得随意涂20mm。
4、1：2、1：1m 的刻度，就代表了1m的实长。
因为尺上的实际长度只有10mm即1cm，所以用这种比例尺画出的图形尺寸是实物一百分之一，它们之间的比例关系是1：100。
尺上ÿ一小格代表0.1米。
在1：200的尺面上，ÿ一小格代表0.2m，一大格代表1m。
在1：500的尺面上，ÿ小格代表0.5m，一大格代表达1m。
一般情况下，一个图样应选用一种比例。
若专业制图需要，同一图样也可选用两种比例。
5、尺寸标注图形只能表示物体的形状，各部分的实际大小及其相对λ置，必须用尺寸数字标明。
尺寸数字是图样的组成部分，必须按规定注写清楚，力求完整、合理、清晰，否则会直接影响施工，给工程生产造成损失。
45°角，长度应为2~3mm。
半径、直径、角度与弧长的尺寸起止符号，宜用箭头或圆点表示。
尺寸数字应按设计规定书写。
图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。
尺寸数字应依据其读数方向注写在靠近尺寸线的上方中部，如û有足够的注写λ置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，也可引出注写。
一、施工图纸的组成(一)施工图纸的分类施工图纸根据其内容和各工种不同分为：1.施工首页图(简称首页图)包括图样目录和设计总说明。
2.建筑施工图(简称建筑)。
主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。
它的内容主要包括总平面图、各层平面图、立面图、剖面图及详图。
3.结构施工图(简称结施)。
主要表示建筑物承重结构的结构类型、结构布置、构造种类、数量、大小及作法。
它的内容包括结构设计说明、结构平面布置图及构造详图。
4.设备施工图(简称设施)。
主要表示建筑物的给水排水、暖气通风、供电照明、燃气等设备的布置和施工要求等。
它主要包括各种设备的布置图、系统图和详图等内容。
(二)施工图纸的编排顺序施工图纸应按专业顺序编排，一般应为图纸目录、总图及说明、建筑图、结构图、给水排水图、电气图、动力图等。
二、施工图纸的一般规定为了使房屋建筑制图规格基本统一，图面清晰简明，保证图纸质量，符合设计、施工、存档的要求，以适应国家工程建设的需要，由建设部会同有关部门批准并颁布了一系列制图国家标准。
该标准要求所有工程技术人员在设计、施工、管理中必须严格执行。
(一)图纸的幅面和格式图纸幅面是指图纸本身的大小规格。
图框是图纸上所供绘图的范围的边线。
(二)比例图样的比例，应为图形与实物相对应的线型尺寸之比。
比例的大小是指其比值的大小，如1:50、1:100、1:200等。
比例宜注写在图名的右侧，并优先选用常用比例。
一般情况下，一个图样应选用一种比例。
(三)尺寸及单位施工图中均注有尺寸，作为施工制作的主要依据。
尺寸由数字及单位组成。
总图以米为单位，其余均以毫米为单位。
(四)定位轴线定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。
凡承重构件如墙、柱、梁、屋架等位置都要画上定位轴线并进行编号，施工时以此作为定位的基准。
定位轴线用单点长画线表示，端部画细实线圆，直径8～10mm。
定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。
道路施工图组成、制图标准图纸组成应按封面、扉页、目录、说明、材料总工程量、工程位置平面图、主体工程、次要工程排列。
结合本院设计图纸组成为：1图纸目录（图纸目录不应编入图号）2设计说明（参照市政公用工程设计文件编制深度规定《中华人民共和国建设部》）3工程量汇总表4区域位置图5线路总平面布置图（含立交及线路复杂时用）6（立交）道路线位图（线路简单时5、6合并）7道路平面图8道路纵断面图（辅道、非机动车道、人行道与主线纵断面不同时应单独绘制或在同一纵断面图上绘制）9立交匝道纵断面图10道路标准横断面图（主线不同路段标准横断面、匝道标准横断面）11路拱曲线大样图(沥青混凝土路面结构)12土方横断面图（含土、石方工程量表）13交叉口接缝布置图（水泥混凝土路面）14交叉口竖向设计图（水泥混凝土路面结合分块采用等高线加数字表示）15路面结构图16无障碍设施设计图17接缝构造图（水泥混凝土路面）18混凝土板补强设计图（水泥混凝土路面）19特殊路基设计图（如软基处理工程量较大，宜另编目录，组成完整部分）20挡墙设计图21其它附属设施设计图22道路红线图23交通标志、标线设计图（交通部分）工程量汇总表1 机动车道面积m2（不同类型分别统计，均注明厂拌）沥青混凝土面积（水泥混凝土面积）水泥稳定基层面积2 非机动车道面积m2（不同类型分别统计）沥青混凝土面积（注明厂拌）水泥稳定基层面积3 人行道面积m2（不同类型分别统计）4 立道牙长度m （不同类型分别统计）5 平道牙m （不同类型分别统计）6 钢筋混凝土挡墙混凝土m3钢筋kg (T)7 浆砌片石挡墙m38 排水沟长度m （不同类型分别统计）9 边护防护m2（不同类型分别统计）10 绿化面积m2指不含边坡防护绿化的道路绿化面积。
不含行道树11 土石方工程量m3* 有条件应根据地质报告分别算出土、石方量* 对渔场、沟渠应注意其土方量的计算* 根据地质报告，需进行换填处理的路段的土石方量应单独算出，并单项列表* 路口土方工程量12 波形防撞护栏m13 钢筋混凝土防撞护栏m14 防爬格栅护栏m15 人行栏杆m 不同类型分别统计16 拆迁工程量含道路、房屋、管线等其它设施，分类单项计算17 临时施工措施根据工程所需临时施工措施说明，并附工程量区域位置图内容要求： 1 反映道路设计的全部范围2体现设计道路在区域或局部路网中的位置关系3主要相交道路的路口形式或类型4设计道路名称5图纸范围内主要道路名称6主要行政区域名称7设计道路设计起点和设计终点的里程桩号标注制图要求： 1 现有道路采用细实线绘制，可只绘出道路两侧边线2新设计道路应绘出道路中心线和两侧边线。
工程施工图识读工程信息一、施工图的种类1. 建筑施工图：包括建筑图、构造图、装饰图和设备图等，用来指导工程施工。
2. 地下工程施工图：包括地基处理、基坑开挖、地下结构施工等施工图，用来指导地下工程施工。
3. 道路工程施工图：包括路基、路面、交通设施等施工图，用来指导道路工程施工。
4. 桥梁工程施工图：包括桥梁结构、支座、伸缩缝等施工图，用来指导桥梁工程施工。
5. 铁路、轨道交通施工图：包括铁路线路、轨道结构、牵引供电、信号通信等施工图，用来指导铁路和轨道交通工程施工。
6. 港口水运工程施工图：包括航道、码头、装卸设备、航道标志、通航保护等施工图，用来指导港口水运工程施工。
7. 水利水电工程施工图：包括堤坝、引水、输水、发电设施等施工图，用来指导水利水电工程施工。
8. 岩土工程施工图：包括边坡稳定、基础处理、土体加固等施工图，用来指导岩土工程施工。
二、施工图示意1. 平面布置图：用来表示建筑、结构、设备在平面上的布置关系，平面布置图的图框应按照规范要求绘制。
2. 剖面图：用来表示建筑、结构、设备在垂直方向上的布置关系，剖面图的图框应按照规范要求绘制。
3. 立面图：用来表示建筑、结构、设备在垂直方向上的外观关系，立面图的图框应按照规范要求绘制。
4. 细部图：用来表示结构、设备的细部构造，细部图的图框应按照规范要求绘制。
5. 其他：根据工程需要，还可以绘制设备安装示意图、管道布置图、线路图、平面布置图等。
三、施工图中的主要内容1. 工程名称：指出工程项目的名称。
2. 工程地点：指出工程项目的详细地点。
3. 总图说明：指出总图说明内容，包括工程规模、建筑面积、建筑高度、地下深度等。
4. 图例：图例用来说明图中的各种标志和符号的含义。
5. 图框：图框用来围合施工图的内容，图框应按照规范要求绘制。
6. 比例尺：比例尺是表示图纸与实际尺寸的比例关系。
7. 图面编号：指出施工图的图面编码。
8. 详图说明：详图说明包括施工图的图例、比例尺、图面编号、图框等信息。
一、施工图纸的组成
(一)施工图纸的分类
施工图纸根据其内容和各工种不同分为：
1.施工首页图(简称首页图)包括图样目录和设计总说明。
2.建筑施工图(简称建筑)。
主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。
它的内容主要包括总平面图、各层平面图、立面图、剖面图及详图。
3.结构施工图(简称结施)。
主要表示建筑物承重结构的结构类型、结构布置、构造种类、数量、大小及作法。
它的内容包括结构设计说明、结构平面布置图及构造详图。
4.设备施工图(简称设施)。
主要表示建筑物的给水排水、暖气通风、供电照明、燃气等设备的布置和施工要求等。
它主要包括各种设备的布置图、系统图和详图等内容。
(二)施工图纸的编排顺序
施工图纸应按专业顺序编排，一般应为图纸目录、总图及说明、建筑图、结构图、给水排水图、电气图、动力图等。
二、施工图纸的一般规定
为了使房屋建筑制图规格基本统一，图面清晰简明，保证图纸质量，符合设计、施工、存档的要求，以适应国家工程建设的需要，由建设部会同有关部门批准并颁布了一系列制图国家标准。
该标准要求所有工程技术人员在设计、施工、管理中必须严格执行。
(一)图纸的幅面和格式
图纸幅面是指图纸本身的大小规格。
图框是图纸上所供绘图的范围的边线。
(二)比例
图样的比例，应为图形与实物相对应的线型尺寸之比。
比例的大小是指其比值的大小，如1:50、1:100、1:200等。
比例宜注写在图名的右侧，并优先选用常用比例。
一般情况下，一个图样应选用一种比例。
(三)尺寸及单位
施工图中均注有尺寸，作为施工制作的主要依据。
尺寸由数字及单位组成。
总图以米为单位，其余均以毫米为单位。
(四)定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。
凡承重构件如墙、柱、梁、屋架等位置都要画上定位轴线并进行编号，施工时以此作为定位的基准。
定位轴线用单点长画线表示，端部画细实线圆，直径8～10mm。
定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。
圆内注明编号。
在建筑平面上定位轴线的编号，宜标注在图样的下方或左侧。
横向编号应用阿拉伯数字，从左至右顺序编写;竖向编号应用大写拉丁字母，从下至上顺序编写，如图1-1-17所示。
大写拉丁字母中的I、O、Z三个字母不得用为轴线编号，以免与数字1、0、2混淆。
(五)标高
建筑物各部分的高度用标高表示。
标高符号应以直角等腰三角形表示下面横线为某处高度的界线，符号上面注明标高，总平面图的室外整平标高采用“▼”表示。
标高单位用米(m)。
标高分绝对标高和相对标高两种。
绝对标高：我国把青岛的黄海平均海平面定为绝对标高的零点，其他各地标高都以它作为基准。
相对标高：即把室内首层地面标高定为相对标高的零点，写
作“±0.000”。
高于它的为正，但一般不注“+”符号。
低于它的为负，必须注明符号“—”表示比首层室内标高低300mm。
一般在总说明中说明相对标高与绝对标高的关系，例如±0.000=39.80米。
(六)索引号
索引号是便于看图时查找相互有关的图纸。
索引号反映基本图纸与详图、详图与详图之间、以及有关工种图纸之间的关系。
(七)多层构造引出线
多层构造引出线，应通过被引出的各层。
文字说明注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次相互一致;如层次为横向顺序，则由上至下的说明顺序应与由左至右的层次顺序相互一致。
(八)剖切符号
建(构)筑物剖面图的剖切符号宜注在±0.000标高的平面上。
剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。
断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧;编号所在的一侧应为该断面的剖视方向。
(九)指北针
其圆的直径为24mm，用细实线绘制;指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。
(十)其他符号
对称符号由对称线和两端的两对平行线组成。
连接符号应以折断线表示需连接的部位。
两部位相距过远时，折断线两端靠图样一侧应标注大写拉丁字母表示连接编号。
(十一)阅读房屋建筑工程图的方法
1.阅读房屋建筑工程图应注意的几个问题
(1)施工图是根据正投影原理绘制的，用图样表明房屋建筑的设计及构造作法。
所以要看懂施工图，应掌握正投影原理和熟悉房屋建筑的基本构造。
(2)施工图采用了一些图例符号以及必要的文字说明，共同把设计内容表现在图样上。
因此要看懂施工图，还必须记住常用的图例符号。
(3)看图时要注意从粗到细，从大到小。
先粗看一遍，了解工程的概貌，然后再仔细看。
细看时应先看总说明和基本图样，然后再深入看构件图和详图。
(4)一套施工图是由各工种的许多张图样组成，各图样之间是互相配合紧密联系的。
图样的绘制大体是按照施工过程中不同的工种、工序分成一定的层次和部位进行的，因此要有联系地、综合地看图。
(5)结合实际看图。
根据实践、认识、再实践、再认识的规律，看图时联系生产实践，就能比较快地掌握图样的内容。
2.标准图的阅读
在施工中有些构配件和构造作法，经常直接采用标准图集，因此阅读施工图前要查阅本工程所采用的标准图集。
(1)标准图集的分类。
我国编制的标准图集，按其编制的单位和适用范围的情况大体可分为三类：
1)经国家批准的标准图集，供全国范围内使用。
全国通用的标准图集，通常采用“Jxxx”或“建xxx”代号表示建筑标准配件类的图集，
用“Gxxx”或“结xxx”代号表示结构标准构件类的图集，例如03G101、03J930等。
2)经各省、市、自治区等地方批准的通用标准图集，供本地区使用，例如辽G107、DG811等。
3)各设计单位编制的标准图集，供本单位设计的工程使用。
(2)标准图的查阅方法
1)根据施工图中注明的标准图集名称和编号及编制单位，查找相应的图集。
2)阅读标准图集时，应先阅读总说明，了解编制该标准图集的设计依据和使用范围、施工要求及注意事项等。
3)根据施工图中的详图索引编号查阅详图，核对有关尺寸及套用部位等要求，以防差错。
3.阅读房屋建筑工程图的方法
阅读图样应该按顺序进行。
(1)先读首页图。
包括图纸目录、设计总说明、门窗表、以及经济技术指标等。
(2)读总平面图。
包括地形地势特点、周围环境、坐标、道路等情况。
(3)读建筑施工图。
从标题栏开始，依次读平面形状及尺寸和内部组成，建筑物的内部构造形式、分层情况及各部位连接情况等，了解立面造型、装修、标高等，了解细部构造、大小、材料、尺寸等。
(4)读结构施工图。
从结构设计说明开始，包括结构设计的依据、材料标号及要求、施工要求、标准图选用等。
读基础平面图，包括基础的平面布置及基础与墙、柱轴线的相对位置关系，以及基础的断面形状、大小、基底标高、基础材料及其他构造做法，还要读懂梁、板等的布置，以及构造配筋及屋面结构布置等，乃至梁、板、柱、基础、楼梯的构造做法。
(5)读设备施工图。
包括管道平面布置图、管道系统图、设备安装图、工艺图等。
读图时注意工种之间的联系，前后照应。
