马来酸酐接枝蜡类复合物

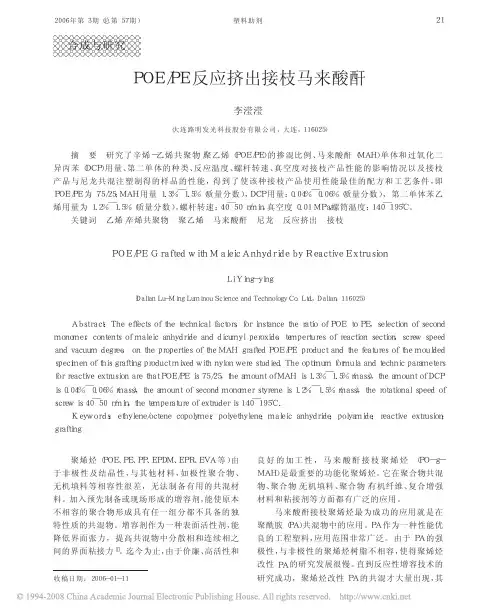

Ａｂｓｔｒ ａｃｔ： Ｔｈｅ ｅｆｆｅｃｔｓ ｏｆ ｔｈｅ ｔｅｃｈｎｉｃａｌ ｆａｃｔｏｒｓ， ｆｏｒ ｉｎｓｔａｎｃｅ ｔｈｅ ｒａｔｉｏ ｏｆ ＰＯＥ ｔｏ ＰＥ， ｓｅｌｅｃｔｉｏｎ ｏｆ ｓｅｃｏｎｄ ｍｏｎｏｍｅｒ， ｃｏｎｔｅｎｔｓ ｏｆ ｍａｌｅｉｃ ａｎｈｙｄｒｉｄｅ ａｎｄ ｄｉｃｕｍｙｌ ｐｅｒｏｘｉｄｅ， ｔｅｍｐｅｒｔｕｒｅｓ ｏｆ ｒｅａｃｔｉｏｎ ｓｅｃｔｉｏｎ， ｓｃｒｅｗ ｓｐｅｅｄ ａｎｄ ｖａｃｕｕｍ ｄｅｇｒｅｅ， ｏｎ ｔｈｅ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｔｈｅ ＭＡＨ ｇｒａｆｔｅｄ ＰＯＥ／ＰＥ ｐｒｏｄｕｃｔ ａｎｄ ｔｈｅ ｆｅａｔｕｒｅｓ ｏｆ ｔｈｅ ｍｏｕｌｄｅｄ ｓｐｅｃｉｍｅｎ ｏｆ ｔｈｉｓ ｇｒａｆｔｉｎｇ ｐｒｏｄｕｃｔ ｍｉｘｅｄ ｗｉｔｈ ｎｙｌｏｎ ｗｅｒｅ ｓｔｕｄｉｅｄ． Ｔｈｅ ｏｐｔｉｍｕｍ ｆｏｒｍｕｌａ ａｎｄ ｔｅｃｈｎｉｃ ｐａｒａｍｅｔｅｒｓ ｆｏｒ ｒｅａｃｔｉｖｅ ｅｘｔｒｕｓｉｏｎ ａｒｅ ｔｈａｔ ＰＯＥ／ＰＥ ｉｓ ７５／２５， ｔｈｅ ａｍｏｕｎｔ ｏｆ ＭＡＨ ｉｓ １．３％￣１．５％（ｍａｓｓ）， ｔｈｅ ａｍｏｕｎｔ ｏｆ ＤＣＰ ｉｓ ０．０４％￣０．０６％（ｍａｓｓ）， ｔｈｅ ａｍｏｕｎｔ ｏｆ ｓｅｃｏｎｄ ｍｏｎｏｍｅｒ ｓｔｙｒｅｎｅ ｉｓ １．２％￣１．５％（ｍａｓｓ）， ｔｈｅ ｒｏｔａｔｉｏｎａｌ ｓｐｅｅｄ ｏｆ ｓｃｒｅｗ ｉｓ ４０￣５０ ｒ／ｍｉｎ， ｔｈｅ ｔｅｍｐｅｒａｔｕｒｅ ｏｆ ｅｘｔｒｕｄｅｒ ｉｓ １４０￣１９５℃．
ａｎｄ ＭＦＲ ｏｆ ｇｒａｆｔｅｄ ｐｒｏｄｕｃｔ
接枝率 Ｇ
熔体流动速率 ＭＦＲ ＰＯＥ ＰＥ 用
／［ｍｍｏｌ·（１００ ｇ）－１］
／［ｇ·（１０ ｍｉｎ）－１］

聚丙烯(PP)是目前用量最大的通用塑料之一，具有质轻、无毒、电绝缘性能和化学稳定性好、易成型加工等优点，因而广泛应用于各个领域。

但PP也存在低温脆性、机械强度及硬度较低、成型收缩率大等缺点。

聚对苯二甲酸乙二酯(PET)是一种重要的工程塑料，具有较高的拉伸强度、刚度和硬度，良好的耐磨性、耐蠕变性，并且能在较宽的温度范围内保持这种良好的力学性能。

但是由于PET的玻璃化温度和熔点比较高，在通常加工温度下，结晶速度较慢，冲击韧性差，因而阻碍了PET树脂在某些方面的应用。

针对PET和PP的缺点，人们一直致力于对其进行改性。

将两者进行共混，能进一步优化其性能。

PET可提高PP的强度、模量、耐热性、表面硬度；而PP 则能提高PET的加工、冲击、耐环境应力开裂等性能。

PP/PET是典型的热力学不相容体系，所以必须选用合适的增容剂对其进行高效的增容，以提高二者相容性，减小界面张力，增加界面黏结强度，减小分散相相畴尺寸。

用于PP/PET共混体系的增容剂主要有两类：一类是PP接枝共聚物，即PP-g-MAH、PP-g-MI、PP-g-AA、PP-g-GMA以及PP接枝马来酸酐的衍生物等，也有将PP和PET直接反应生成接枝共聚物；另一类是其他接技共聚物，主要有SEBS-g-MAH、LLDPE-g-MAH、SEBS-g-GMA和EPDM-g-GMA 等本实验以PP为主要组分，在PP/PET中添加乙烯-辛烯共聚物接枝马来酸酐(POE-g-MAH)作为增容剂，旨在改善PP/PET共混合金的界面相容性。

通过SEM观察和力学性能数据分析，判断POE-g-MAH增容效果，通过加工流变性能测试考察共混合金的加工性能。

（1）由于POE-g-MAH对PP/PET共混合金的反应性增容作用，提高了两相间的相互作用，促进了分散相PET粒子的细化，改善了共混合金的相形态结构。

（2) POE-g-MAH的加入，在一定范围内提高了共混合金的拉伸强度。

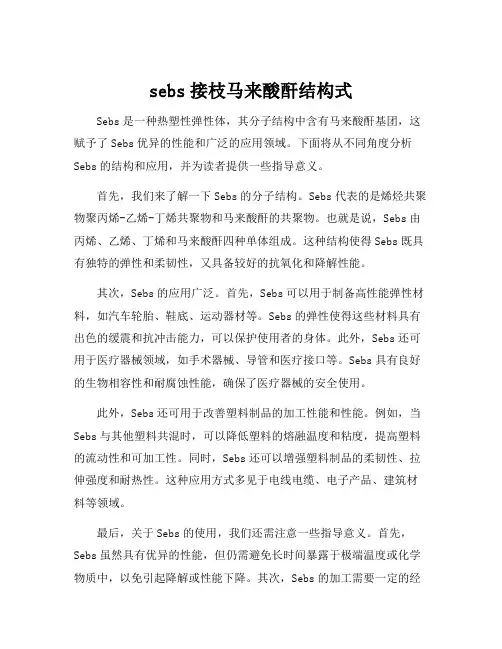

sebs接枝马来酸酐结构式Sebs是一种热塑性弹性体，其分子结构中含有马来酸酐基团，这赋予了Sebs优异的性能和广泛的应用领域。

下面将从不同角度分析Sebs的结构和应用，并为读者提供一些指导意义。

首先，我们来了解一下Sebs的分子结构。

Sebs代表的是烯烃共聚物聚丙烯-乙烯-丁烯共聚物和马来酸酐的共聚物。

也就是说，Sebs由丙烯、乙烯、丁烯和马来酸酐四种单体组成。

这种结构使得Sebs既具有独特的弹性和柔韧性，又具备较好的抗氧化和降解性能。

其次，Sebs的应用广泛。

首先，Sebs可以用于制备高性能弹性材料，如汽车轮胎、鞋底、运动器材等。

Sebs的弹性使得这些材料具有出色的缓震和抗冲击能力，可以保护使用者的身体。

此外，Sebs还可用于医疗器械领域，如手术器械、导管和医疗接口等。

Sebs具有良好的生物相容性和耐腐蚀性能，确保了医疗器械的安全使用。

此外，Sebs还可用于改善塑料制品的加工性能和性能。

例如，当Sebs与其他塑料共混时，可以降低塑料的熔融温度和粘度，提高塑料的流动性和可加工性。

同时，Sebs还可以增强塑料制品的柔韧性、拉伸强度和耐热性。

这种应用方式多见于电线电缆、电子产品、建筑材料等领域。

最后，关于Sebs的使用，我们还需注意一些指导意义。

首先，Sebs虽然具有优异的性能，但仍需避免长时间暴露于极端温度或化学物质中，以免引起降解或性能下降。

其次，Sebs的加工需要一定的经验和技术，特别是在与其他塑料共混时，要确保合适的配比和工艺条件，以免影响产品性能。

此外，Sebs也有一定的成本，因此在选择Sebs作为材料时应综合考虑经济性与性能需求。

综上所述，Sebs作为一种具有马来酸酐结构的热塑性弹性体，其具有诸多优异的性能和广泛的应用领域。

对于使用者来说，了解Sebs 的分子结构与应用特点，以及注意Sebs的使用指导，有助于更好地应用和开发这种材料，促进相关行业的进步和发展。

马来酸酐接枝聚乙烯的机理马来酸酐接枝聚乙烯是一种重要的聚合物材料，其制备过程涉及到一系列化学反应。

本文将从机理的角度来探讨马来酸酐接枝聚乙烯的制备过程。

需要了解什么是马来酸酐和聚乙烯。

马来酸酐是一种含有双键和羧酸基的有机化合物，分子式为C4H4O3。

聚乙烯是一种由乙烯单体聚合而成的聚合物，分子式为(C2H4)n，其中n为聚合度。

接枝聚乙烯是指将马来酸酐单体通过化学反应引入到聚乙烯链上，形成马来酸酐接枝聚乙烯。

这种接枝反应可以通过不同的方法进行，其中一种常用的方法是通过辐射诱导聚合。

辐射诱导聚合是一种利用辐射源（如γ射线或电子束）引发聚合反应的方法。

在制备马来酸酐接枝聚乙烯时，首先需要将聚乙烯样品暴露在辐射源下，使其产生自由基。

这些自由基可以与马来酸酐发生反应，引发马来酸酐单体的聚合。

马来酸酐的聚合过程是通过自由基聚合机理进行的。

在辐射诱导聚合中，辐射源的能量可以使聚乙烯链产生裂解，形成自由基。

这些自由基与马来酸酐发生加成反应，形成马来酸酐接枝聚乙烯。

在反应中，自由基会不断地与马来酸酐单体反应，形成马来酸酐接枝聚乙烯的接枝点。

随着反应的进行，马来酸酐单体会不断地添加到聚乙烯链上，形成越来越长的接枝链。

整个反应过程中，需要控制辐射源的能量和剂量，以及聚乙烯和马来酸酐的浓度，以获得所需的接枝聚乙烯结构。

此外，反应温度和反应时间也是影响接枝程度的重要因素。

马来酸酐接枝聚乙烯具有许多优良的性能，例如优异的热稳定性、耐化学性和机械性能。

这使得它在许多领域得到广泛应用，如塑料制品、涂料、粘合剂等。

马来酸酐接枝聚乙烯的制备过程是通过辐射诱导聚合实现的。

在这个过程中，马来酸酐单体与聚乙烯链上的自由基发生反应，形成马来酸酐接枝聚乙烯。

这种接枝聚乙烯具有许多优良的性能，在各种领域有广泛的应用前景。

通过进一步的研究和优化，可以进一步提高马来酸酐接枝聚乙烯的制备效果，拓展其应用范围。

聚丙烯接枝马来酸酐的研究(一)聚丙烯接枝马来酸酐研究报告研究背景•聚丙烯（PP）是一种常见的聚合物材料，具有良好的物理和化学性质。

•马来酸酐（MA）是一种可用于接枝反应的活性单体。

•聚丙烯接枝马来酸酐（PP-g-MA）可以通过将马来酸酐与聚丙烯反应而得到。

研究目的•了解聚丙烯接枝马来酸酐的合成方法。

•探究聚丙烯接枝马来酸酐的性质及应用领域。

•分析聚丙烯接枝马来酸酐在聚合物材料领域的潜在应用价值。

合成方法•熔体混合法：将聚丙烯和马来酸酐加热混合，发生接枝反应。

•溶液法：将聚丙烯溶解于合适的溶剂中，加入马来酸酐进行反应，随后脱溶剂得到产物。

性质研究•物理性质：聚丙烯接枝马来酸酐具有类似聚丙烯的物理性质，如熔点、拉伸强度等。

•化学性质：聚丙烯接枝马来酸酐中的马来酸酐基团可以与其他官能团发生反应，如与胺反应形成酰胺键。

•表面性质：聚丙烯接枝马来酸酐的表面含有极性基团，使其在界面上具有优异的粘接性能。

应用前景•功能性聚合物材料：聚丙烯接枝马来酸酐可作为改性剂，提高聚合物的性能，如增强聚合物的粘附性、耐溶剂性等。

•界面改性剂：聚丙烯接枝马来酸酐可作为界面活性剂，用于聚合物共混体系的制备。

•降解材料：通过聚丙烯接枝马来酸酐的结构调控，可以制备出具有可控降解性能的聚合物材料。

结论•聚丙烯接枝马来酸酐是一种重要的功能性聚合物材料。

•聚丙烯接枝马来酸酐具有良好的物理、化学性质以及各种应用前景。

•未来的研究方向可包括进一步探究聚丙烯接枝马来酸酐的合成方法和结构调控，以及在特定应用领域的深入研究。

以上为《聚丙烯接枝马来酸酐研究报告》的简要内容，具体内容请参阅完整报告。

四Ｊ１１人学硕Ｉ学位论殳
成相区分散于弹性基体相中，并将弹性体嵌段锁接成物理交联的网络【１１（图
１—２）。
弹性体
相区
Ｆｉｇ．１－２ Ｐｈａｓｅ Ｓｔｒｕｃｔｕｒｅ ｏｆＳＥＢＳ
ＳＥＢＳ这种独特的三嵌段分子结构赋予了它的多用途特性。以弹性体为 连续相．聚苯乙烯为分散相的网络结构赋予了ＳＥＢＳ与传统硫化橡胶相似的 弹性，具有塑料和橡胶的双重性质。在非动态用途方面可与乙丙橡胶媲美， 不需要硫化就有橡胶的优良应用性能，而且可以像热塑性塑料加工成型，边 角余料可循环回用而不损害其物性和加工性能。使用中具有较好的耐磨性和 柔韧性，此外还具有优异的电气绝缘性，所以ＳＥＢＳ在很多方面都有广泛应
ＳＥＢＳ ｍｅｌｔ ｇｒａｆｔｉｎｇ ＭＡＨ，ａｎａｌｙｚｉｎｇ ｔｈｅ ｐｒｏｇｒｅｓｓ ｏｆ ｔｈｅ ｒｅａｃｔｉｏｎ ｏｆ ＳＥＢＳ ｍｅｌｔ ｇｒａｆｔｉｎｇ ＭＡＨ Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｇｒａｆｔｉｎｇ ｐｒｏｃｅｓｓ
ｉｓ ｄｉｖｉｄｅｄ ｆｏｕｒ ｓｔｅｐｓ．Ｓｔａｇｅ ｎｕｍｂｅｒ ａｓ ｆｏｌｌｏｗｓ：１，Ｏ．８２４６，Ｏ．９７７５，
四川大学 硕士学位论文 SEBS熔融接枝马来酸酐及其接枝机理研究 姓名：郭艳 申请学位级别：硕士 专业：材料学 指导教师：张爱民
20040501
Ｐ４川大学顺Ｉ学位论史
ＳＥＢＳ熔融接枝马来酸酐及其接枝机理研究
专业 材料学
研究生郭艳指导教师张爱民
摘要
本文用程序升温ＤＳＣ研究ＳＥＢＳ接枝马来酸酐（ＭＡＨ）的反应动力学， 为在双螺杆上进行ＳＥＢＳ熔融接枝ＭＡＨ的反应挤出提供理论依据。用双螺 杆挤出ＳＥＢＳ接枝ＭＡＨ的产物后，通过ＦＴＩＲ确定ＳＥＢＳ接枝物的产生．用 酸碱滴定法测定ＳＥＢＳ．ｇ．ＭＡＨ的接枝率和接枝效率：系统分析不同反应条件 对ＳＥＢＳ熔融接枝ＭＡＨ反应的影响；由示差扫描量热分析（ＤＳＣ）、热失重 （ＴＧ）研究ＳＥＢＳ接枝前后热性能变化；通过核磁共振’３Ｃ、动态红外（Ｉｎ．ｓｉｔｕ ＦＴＩＲ）研究ＳＥＢＳ的接枝机理。

第19卷第2期2009年4月皮革科学与工程L E A T H E RS C I E N C EA N DE N G I N E E R I N GV o l .19,N o .2A p r .2009文章编号:1004-7964(2009)02-0042-05苯乙烯-马来酸酐共聚物及应用李小华,强西怀,洪新球(陕西科技大学资源与环境学院,陕西西安710021)摘要:苯乙烯-马来酸酐(S M A )交替共聚物及其衍生物由于其特殊的分子结构,具有高表面活性、低界面张力等特性,因而在乳化、增稠、絮凝等方面有广阔的应用前景。

本文对S M A 交替共聚物的研究现状、性能特点、合成方法、改性方法及其在制革中的应用进行了概述。

关键词:苯乙烯;马来酸酐;交替共聚物;制革;应用中图分类号:T S 529.1 文献标识码:AP o l y m e r o f S t y r e n e -m a l e i c a n h y d r i d e a n di t s A p p l i c a t i o nE v o l v e m e n tL I X i a o -h u a ,Q I A N GX i -h u a i ,H O N GX i n -q i u(C o l l e g e o f R e s o u r c e a n d E n v i r o n m e n t ,S h a a n x i U n i v e r s i t y o f S c i e n c e a n dT e c h n o l o g y ,X i 'a n 710021,C h i n a )A b s t r a c t :S t y r e n e -m a l e i c a n h y d r i d e a l t e r n a t i n g c o p o l y m e r a n di t s m o d i f i c a t i o np r o d u c t s h a v e s p e c i a l m o l e c u l a r s t r u c t u r e ,h i g hs u r f a c e a c t i o n ,l o wi n t e r f a c i a l t e n s i o na n ds o m e o t h e r p r o p e r t i e s ,t h u s ,t h e y a r e p r o m i s i n gi nt h e a r e ao f e m u l s i f i c a -t i o n ,d e n s i f i c a t i o n ,f l o c c u l a t i o n .I n t h i s p a p e r ,s o m e p r o p e r t i e s a r e s u m m a r i z e di n c l u d i n g t h e d e v e l o p m e n t ,s t u d y i n g a c t u -a l i t i e s ,s t r u c t u r a l p r o p e r t i e s ,p r e p a r a t i o na n d m o d i f i c a t i o n m e t h o d s o f s t y r e n e -m a l e i c a n h y d r i d e a l t e r n a t i n g c o p o l y m e r a n d i t s a p p l i c a t i o n i n l e a t h e r i n d u s t r y .K e y w o r d s :s t y r e n e ;m a l e i c a n h y d r i d e ;a l t e r n a t i v e c o p o l y m e r ;l e a t h e r ;a p p l i c a t i o n收稿日期:2008-09-08第一作者简介:李小华(1985-),女,江西吉安人,硕士,研究方向:轻纺化工助剂。

Ｉｓｔｅｏ Ｃ ｅ ｉ ｌ ｈｓ ｓ ｈ ｅｅＡ ａｅ ｙｏ Ｓｉ ｃｓ ａｚｏ ３００ ｈｎ） ｎｔｕ ｆ ｈｍ ｃ ｙｉ ，Ｃ ｎｓ ｃｄｍ ｆ ｃ ｎｅ，Ｌｎｈｕ７００ ，Ｃ ａ ｉｔ ａＰ ｃ ｉ ｅ ｉ
Ａｂ ｔａ ｔ Ｔ ｅ ｅｆｃ ｆ ｅｈ ｌｎ ・ ｒｐ ｌｎ ・ ｉｎ ｇａｔｄ ｍａｅｃ ａ ｈ ｄ ｉ ｅ ｅｐ ｌｍｅ ｎ ｔｅ ｆｉｔ ｎ ｗｅ ｒ ｓｒ ｃ ： ｈ ｆｅ ｔ ｏ ｔｙｅ ｅ・ ｏ ｙｅ ｅ・ ｅ ｅ ｒ ｆ ｌｉ ｎ ｙ ｒｄ ｔｒｏｙ ｒ ｏ ｈ ｒｃｉ ａ ｐ ｄ ｅ ｏ
维普资讯

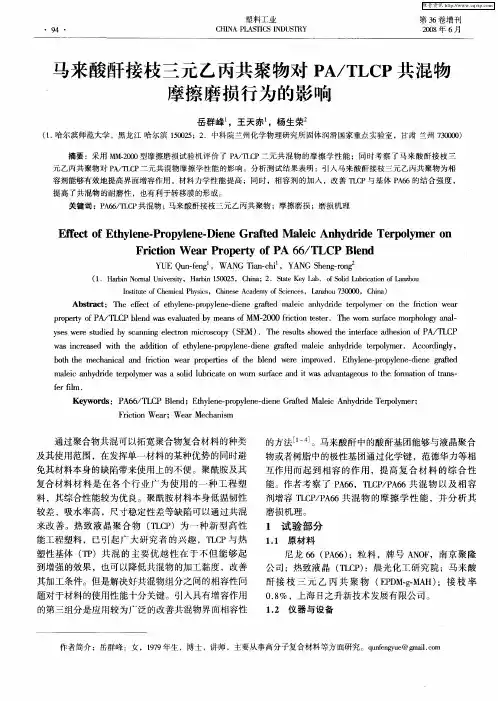

塑 料 工 业
・
９ ・ ４
ＣＨＩ ＮＡ ．Ｓｎ Ｃ ＮＤＵＳⅡ ＰＩＡ ＳＩ Ｙ
第 ３ 卷 增 刊 ６ ２０ 年 ６ ０８ 月
马来酸酐接枝三元乙丙共聚物对 Ｐ ／ Ｌ Ｐ共混物 ＡＴＣ 摩擦磨损行为的影响
岳群 峰 ，王天 赤 ，杨生 荣
提高了共混物的耐磨性 ，也有利于转移膜 的形成 。
关键词 ：Ｐ ５／ Ｌ Ｐ共混物 ； Ａ６ＴＣ 马来 Байду номын сангаас酐接枝三元 乙丙共聚物 ；摩擦磨损 ；磨损 机理
Ｅｆｅ ｔｏ ｈ ｌｎ － ｒ ｐ ｌｎ － ｅ ｅ Ｇｒ ｆｅ ａｅｃＡｎ ｄ ｉ ｅＴｅ ｐ ｌｍ ｅ ｎ ｆ ｃ ｆＥｔ ｙｅ ｅ－ ｏ ｙ ｅ ｅ－ ｎ ａ ｔｄ Ｍ ｌｉ ｈｙ ｒｄ ｒ ｏｙ ｒ ｏ Ｐ Ｄｉ
通 过 聚合 物共混 可 以拓 宽聚合 物复合材 料 的种类
的方法 ＿Ｉ ｌ４。马来酸酐 中的酸 酐基 团能够 与液 晶聚合 Ｊ
及其使用范围，在发挥单一材料的某种优势的同时避
（ ． 尔 滨 师范 大 学 ，黑 龙 江 哈尔 滨 １０２ ；２ １哈 ５０５ ．中科 院 兰州 化 学 物 理 研 究 所 固 体润 滑 国家 重 点 实 验 室 ，甘 肃 兰 州 ７００ ） ３００

聚乙烯蜡溶液接枝马来酸酐工艺优化的研究２００７年１１月科技与开发聚烯烃接枝马来酸酐作为两相间的增容剂，可以提高材料的相容性、粘附性和表面印刷能力，同时具有价廉和良好的加工性，在聚合物共混、聚合物／无机填料填充复合和粘结剂等方面都有广泛应用［１－５］。

国内外虽有关于聚乙烯熔融接枝ＭＡＨ的报道，但关于溶液法制备聚乙烯蜡接枝马来酸酐（ＰＥＷ－ｇ－ＭＡＨ）的研究报道还比较少［５－９］，且多以ＤＣＰ、ＤＴＢＰ、ＢＰＯ为引发剂，采用单因素变量的配方和工艺设计方法，接枝物的接枝率和熔点不高。

本实验首次基于多因素变量设计法———正交设计法的思路，以过氧化二苯甲酰（ＢＰＯ）为引发剂、聚乙烯蜡（ＰＥＷ）和马来酸酐（ＭＡＨ）为反应物，系统地研究了溶液接枝的工艺条件和影响接枝率的主要因素，得到较高接枝率和熔点的ＰＥＷ－ｇ－ＭＡＨ。

１实验部分１．１实验原料ＰＥＷ，工业品，上海金星化工厂；ＭＡＨ，分析纯，国药集团化学试剂有限公司；ＢＰＯ，分析纯，国药集团化学试剂有限公司，使用前纯化精制；甲苯，丙酮，二甲苯，聚乙烯蜡溶液接枝马来酸酐工艺优化的研究朱德钦，生瑜，王剑峰，张丽珍，王碧玮，林铭前，林增祥（福建师范大学化学与材料学院，福建福州３５０００７）摘要：以ＢＰＯ为引发剂、聚乙烯蜡（ＰＥＷ）和马来酸酐（ＭＡＨ）为反应物，采用溶液法合成聚乙烯蜡接枝马来酸酐（ＰＥＷ－ｇ－ＭＡＨ），使用Ｌ９（３４）正交实验表考察不同反应温度、时间、ＭＡＨ和ＢＰＯ用量对ＰＥＷ－ｇ－ＭＡＨ接枝率的影响。

红外分析表明ＭＡＨ已经接枝到ＰＥＷ分子链上；在ＰＥＷ用量为１０ｇ、ＭＡＨ为１．４０ｇ、ＢＰＯ为０．１０ｇ、温度１００℃、反应时间６０ｍｉｎ条件下，可得到接枝率为２．９５％的ＰＥＷ－ｇ－ＭＡＨ。

关键词：正交设计；ＰＥＷ－ｇ－ＭＡＨ；接枝率中图分类号：Ｏ６３３文献标识码：Ａ文章编号：１００６－２５３ｘ（２００７）１１－００１－３ＳｔｕｄｙｏｎＯｐｔｉｍａｌＴｅｃｈｎｉｃｓｏｆＳｏｌｕｔｉｏｎ－ｇｒａｆｔｉｎｇＭＡＨｏｎｔｏＰＥＷＺＨＵＤｅ－ｑｉｎ，ＳＨＥＮＧＹｕ，ＷＡＮＧＪｉａｎ－ｆｅｎｇ，ＺＨＡＮＧＬｉ－ｚｈｅｎ，ＷＡＮＧＢｉ－ｗｅｉ，ＬＩＮＭｉｎｇ－ｑｉａｎ，ＬＩＮＺｅｎｇ－ｘｉａｎｇ（ＣｏｌｌｅｇｅｏｆＣｈｅｍｉｓｔｒｙａｎｄＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅ，ＦｕｊｉａｎＮｏｒｍａｌＵｎｉｖｅｒｓｉｔｙ，Ｆｕｚｈｏｕ３５０００７，Ｆｕｊｉａｎ，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ａｃｃｏｒｄｉｎｇｔｏｔｈｅｉｄｅａｏｆｏｒｔｈｏｇｏｎａｌｄｅｓｉｇｎ，ｐｏｌｙｅｔｈｙｌｅｎｅｗａｘｇｒａｆｔｅｄｍａｌｅｉｃａｎｈｙｄｒｉｄｅ（ＰＥＷ－ｇ－ＭＡＨ）ｗａｓｓｙｎｔｈｅｓｉｚｅｄｂｙｓｏｌｕｔｉｏｎｓｙｎｔｈｅｓｉｓｗｉｔｈＢＰＯａｓａｎｉｎｉｔｉａｔｏｒ．Ｔｈｅｉｎｆｌｕｅｎｃｅｓｏｆｒｅ－ａｃｔｉｖｅｔｅｍｐｅｒａｔｕｒｅ，ｔｉｍｅ，ＭＡＨａｎｄＢＰＯｄｏｓａｇｅｏｎＰＥＷ－ｇ－ＭＡＨｇｒａｆｔｉｎｇｒａｔｉｏｗｅｒｅｓｔｕｄｉｅｄｔｈｒｏｕｇｈｏｒｔｈｏｇｏｎａｌｄｅｓｉｇｎｔａｂｌｅＬ９（３４）．ＦＴＩＲａｎａｌｙｓｉｓｒｅｓｕｌｔｓｓｈｏｗｔｈａｔＭＡＨｈａｓｂｅｅｎｇｒａｆｔｅｄｏｎｔｏＰＥＷ．ＴｈｅＰＥＷ－ｇ－ＭＡＨｇｒａｆｔｉｎｇｒａｔｉｏｉｓ２．９５％ｏｎｔｈｅｃｏｎｄｉｔｉｏｎｓｏｆ：ＰＥＷ１０ｇ，ＭＡＨ１．４０ｇ，ＢＰＯ０．１０ｇ，ｔｈｅｒｅａｃｔｉｏｎｔｅｍｐｅｒａｔｕｒｅ１１０℃ａｎｄｔｉｍｅ６０ｍｉｎ．Ｋｅｙｗｏｒｄｓ：ｏｒｔｈｏｇｏｎａｌｄｅｓｉｇｎ；ｐｏｌｙｅｔｈｙｌｅｎｅｗａｘｇｒａｆｔｅｄｍａｌｅｉｃａｎｈｙｄｒｉｄｅ（ＰＥＷ－ｇ－ＭＡＨ）；ｇｒａｆｔｉｎｇｒａ－ｔｉｏ收稿日期：２００７－７－１７基金项目：福建省教育厅资助项目，编号ＪＢ０６０７５，２００６Ｆ５０３１；福建省科技厅资助项目，编号２００４Ｊ０１７。

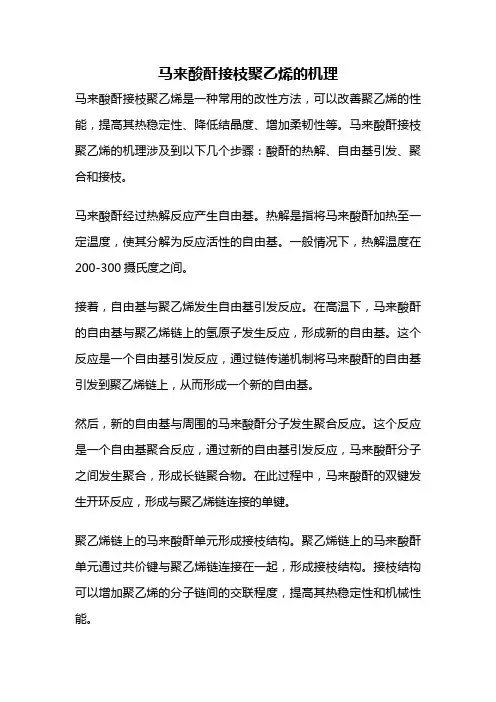

马来酸酐接枝聚乙烯的机理
马来酸酐接枝聚乙烯是一种常用的改性方法，可以改善聚乙烯的性能，提高其热稳定性、降低结晶度、增加柔韧性等。

马来酸酐接枝聚乙烯的机理涉及到以下几个步骤：酸酐的热解、自由基引发、聚合和接枝。

马来酸酐经过热解反应产生自由基。

热解是指将马来酸酐加热至一定温度，使其分解为反应活性的自由基。

一般情况下，热解温度在200-300摄氏度之间。

接着，自由基与聚乙烯发生自由基引发反应。

在高温下，马来酸酐的自由基与聚乙烯链上的氢原子发生反应，形成新的自由基。

这个反应是一个自由基引发反应，通过链传递机制将马来酸酐的自由基引发到聚乙烯链上，从而形成一个新的自由基。

然后，新的自由基与周围的马来酸酐分子发生聚合反应。

这个反应是一个自由基聚合反应，通过新的自由基引发反应，马来酸酐分子之间发生聚合，形成长链聚合物。

在此过程中，马来酸酐的双键发生开环反应，形成与聚乙烯链连接的单键。

聚乙烯链上的马来酸酐单元形成接枝结构。

聚乙烯链上的马来酸酐单元通过共价键与聚乙烯链连接在一起，形成接枝结构。

接枝结构可以增加聚乙烯的分子链间的交联程度，提高其热稳定性和机械性能。

总的来说，马来酸酐接枝聚乙烯的机理是通过马来酸酐的热解、自由基引发、聚合和接枝等步骤来实现的。

这种方法可以改善聚乙烯的性能，使其具有更广泛的应用领域。

同时，对于理解聚合物的结构与性能之间的关系也具有重要意义。

聚烯烃接支马来酸酐epdm-g-mah的熔点-概述说明以及解释1.引言1.1 概述概述：聚烯烃接支马来酸酐EPDM-G-MAH是一种特殊的聚合物材料，具有许多引人注目的特性和广泛的应用前景。

EPDM-G-MAH是由聚合物EPDM（乙烯-丁二烯-甲基丙烯酸酯）和马来酸酐（MAH）接枝而成的。

马来酸酐在聚烯烃链上的接支改变了EPDM的化学结构，赋予了EPDM-G-MAH一些独特的性质。

EPDM是一种优异的弹性体，在高温、低温和各种化学物质环境下都有出色的耐久性和耐化学腐蚀性能。

EPDM-G-MAH通过接枝马来酸酐，不仅保留了EPDM的优异性能，还能在其表面引入一定量的极性马来酸酐功能基团。

这些功能基团使EPDM-G-MAH能够与其他材料和填料更好地相容，并提高了其在胶黏剂、橡胶制品和复合材料等领域的应用价值。

本文旨在研究EPDM-G-MAH的熔点特性及其对材料性能的影响。

熔点是聚合物溶解或熔化的温度，它直接影响着材料的加工性能和性能稳定性。

了解EPDM-G-MAH的熔点对于优化材料的加工过程、提高材料的耐热性能以及预测材料在复杂环境中的稳定性具有重要意义。

本文将首先介绍EPDM-G-MAH的特性，包括其导电性、热稳定性、机械性能和化学稳定性等方面的研究成果。

然后，将详细描述EPDM-G-MAH的制备方法，包括聚合反应、接枝反应和改性方法等。

接着，将对EPDM-G-MAH的熔点进行实验研究，并分析熔点与材料性能的关系。

最后，通过总结分析，得出本文的结论，并展望EPDM-G-MAH 在未来的应用前景。

通过对EPDM-G-MAH的熔点特性的深入研究，我们期望能够为该材料的合理设计和应用提供科学依据，为拓展其在工业领域的应用做出贡献。

1.2文章结构文章结构部分可以描述文章的整体布局和主要内容，以引导读者了解文章的组织结构。

以下是可能的内容：文章结构：本文共分为引言、正文和结论三个部分。

具体结构如下：1. 引言1.1 概述在这部分，将介绍聚烯烃接支马来酸酐EPDM-G-MAH的基本概念和相关背景知识。
