下载文档原格式
烧结工艺技术烧结的基本工艺过程是将压坯装舟或放置在传送带上，送入连续式烧结电炉中，随着烧舟或传送带向前移动，粉末压坯经过预热，在预定的烧结温度下保温，然后经冷却出炉，得到烧结制品。
烧结工艺是根据烧结材料的化学成分及其性能要求确定的。
烧结工艺技术是否合理与实际生产时执行情况如何，直接决定了烧结件的组织结构和制品的最终性能。
因此，必须重视烧工艺的制定和执行。
第一节烧结前的准备一、烧结工艺规范的检查与核实1）待烧结的压件应符合烧结工艺卡上规定的产品名称及代号。
2）检查压件烧结所需的保护气氛的成分、压力和流量是否符合烧结工艺上的规定。
3）全面检查烧结炉的控温仪表、传动系统等是否正常，压件烧结的各段温度应调整到烧结工艺卡上的规定值。
二、压坯的检查检查的目的是把不合格压坯在装舟前剔出。
捡查的主要内容如下：1）几何尺寸及偏差；2）单重（粉重不足或超）；3）外观（掉边掉角、分层裂纹、严重拉）；上述捡查，除外观可在装舟或摆料时逐件检查外，其余各项只能按工艺规范控制要求进行抽检。
有些项目，如压坯密度的均匀性，对烧结件的质量影响很大。
由于压坯的均匀性主要与原料粉的配方、压模结构和压制方案有关，其质量检测与控制也应在这几个工艺环节来完成，所以在烧结前的检查项目中并未包括进去，因为对半成品的这些项目的检查，只是作为成形工序检验后的一种复验。
三、装舟及摆料根据压坯的形状和尺寸确定装舟方式。
装舟时既要做到适当多装，又要防止压坯过挤、烧结时粘结和变形。
对不同配方及密度的乐坯必须分开装舟。
1）压坯摆放方式由于压坯的强度较低，装舟时不能将压坯散乱倒人烧舟内，而要根据压坯形状和尺寸合理、整齐摆放，切忌过挤或过松、过慢或过浅。
高径比很小的压坯可分层摆放，高径比很大则单层摆放为佳。
直径差异较大的套类可采用套装，把直径小的压坯置于大件中间，这样做，既可提高装舟量，又能减少薄壁零件的变形。
过小零件(几克重的)如不好摆放，则应采用填料装舟烧结。
烧结多孔砖烧结多孔砖的基本资料烧结多孔砖fired perforated brick以粘土、页岩、煤矸石或粉煤灰为主要原料，经焙烧而成、孔洞率不小于25%，砖内孔洞内径不大于22mm。
孔的尺寸小而数量多，主要用于承重部位的砖。
简称多孔砖。
目前多孔砖分为P型（240mm×115mm×90mm）砖和M型（190mm×190mm×90mm）砖。
烧结多孔砖的孔洞多与承压面垂直，它的单孔尺寸小，孔洞分布合理，非孔洞部分砖体较密实，具有较高的强度。
普通烧结砖有自重大、体积小、生产能耗高、施工效率低等缺点，用烧结多孔砖和烧结空心砖代替烧结普通砖，可使建筑物自重减轻30%左右，节约粘土20%～30%，节省燃料10%～20%，墙体施工功效提高40%，并改善砖的隔热隔声性能。
通常在相同的热工性能要求下，用空心砖砌筑的墙体厚度比用实心砖砌筑的墙体减薄半砖左右，所以推广使用多孔砖和空心砖是加快我国墙体材料改革，促进墙体材料工业技术进步的重要措施之一。
烧结多孔砖和烧结空心砖的生产工艺与普通烧结砖相同，但由于坯体有孔洞，增加了成型的难度，因而对原料的可塑性要求很高。
强度等级国家标准GB13544-2003《烧结多孔砖》规定，根据抗压强度，烧结多孔砖分为MU30、MU25、MU15、MU10五个强度等级。
多孔砖使用时孔洞方向平行于受力方向；空心砖的孔洞则垂直于受力方向。
多孔砖常用作六层以下的承重砌体，多孔砖的技术性能应满足国家规范GB 13544-2000《烧结多孔砖》的要求。
根据其尺寸规格分为190 mm×190 mm×90 mm （M型）和240 mm×115 mm×90 m（P型）。
烧结多孔砖孔洞率计算公式孔洞率,即砌块的孔洞和槽的体积总和与按外的尺寸算出的体积之比的百分率。
烧结多孔砖的话直接用有孔的那个面的圆的总面积除以所在面的矩形面积的百分比就可以了.。
多孔金属材料的制备方法及应用研究论文（通用）1、多孔金属材料的制备方法1.1铸造法铸造法分为熔融金属发泡法、渗流铸造法和熔模铸造法等.1.1.1熔融金属发泡法熔融金属发泡法包括气体发泡法和固体发泡法.此方法的关键措施是选择合适的增粘剂，控制金属粘度和搅拌速度，以优化气泡均匀性和样品孔结构控制的程度.此法主要用于制备泡沫铝、泡沫镁、泡沫锌等低熔点泡沫金属.对于熔融金属发泡法，当前研究较多的是泡沫铝.李言祥对泡沫铝的制备工艺、泡沫结构特点及气孔率方面进行了深入的实验研究;于利民等人根据采用此法生产泡沫铝在国内外泡沫金属的发展形势，总结并探讨了其制备工艺及优缺点.1)气体发泡法气体发泡法指的是向金属熔体的底部直接吹入气体的方法.为增加金属熔体的粘度，需要加入高熔点的固体小颗粒作为增粘剂，如Al2O3和SiC等.吹入的气体可选择空气或者像CO2等惰性气体.虽然设备简单、成本低，但孔隙尺寸和均匀程度难以控制.徐方明等用这种方法制备出了孔隙率为90!以上的闭孔泡沫铝;覃秀凤等介绍了该方法原理，并研究了增粘剂、发泡气体流量和搅拌速度等工艺参数对实验结果的影响.2)固体发泡法固体发泡法即向熔融金属中加入金属氢化物的方法. 发泡剂之所以为金属氢化物，是因为它会受热分解，生成的气体逐渐膨胀致使金属液发泡，然后在冷却的过程中形成多孔金属. 增粘剂主要选择Ca粉来调节熔体粘度，发泡剂一般为TiH2 . 采用同样的方法原理，可以通过向铁液中加入钨粉末和发泡剂的方式生成泡沫铁，但很少有相关的文献报道.Miyoshi T 等人采用这种方法制备出了泡沫铝.1.1.2渗流铸造法和熔模铸造法两种方法的相似之处在于都是将液态金属注入装有填料的模型中，构成多孔金属的复合体，然后通过热处理等的方式将杂质除去，经过冷却凝固得到终产物多孔金属;区别在于前者模型中填充的是固体可溶性颗粒(如NaCl、MgSO4等)或低密度中空球，后者铸模由无机或有机塑料泡沫(如聚氨酯)和良好的耐火材料构成.Covaciu M等用渗流铸造法制备了开孔型和闭孔型的多孔金属材料，John Banhart用熔模铸造法制备了多孔金属，详细研究了产品结构、性能及应用. 用渗流铸造法制备的多孔金属，其孔隙率小于80!，常用来制备多孔不锈钢及多孔铸铁、镍、铝等合金，虽然用这种方法制备的多孔金属孔隙尺寸得到准确控制，但成本较高. 熔模铸造法制备的多孔金属成本也很高，孔隙率比前者高，但产品强度低.1.2金属烧结法金属烧结法包括粉末烧结法、纤维烧结法、中空球烧结法、金属氧化物还原烧结法、有机化合物分解法等.1.2.1粉末烧结法粉末烧结法指的是金属粉末或合金粉末与添加剂按一定的配比均匀混合，压制成型，形成具有一定致密度的预制体，然后进行真空环境下高温烧结或钢模中加热的方式除去添加剂，最终得到多孔金属材料.此法可用来制备多孔铝、铜、镍、钛、铁、不锈钢等材料.通过粉末烧结法制备的多孔金属材料，其孔隙特性主要取决于采用的方法工艺和粉末的粒度.王录才等采用冷压、热压、挤压三种方式制备预制体，详细研究了铝在不同炉温下加热的发泡行为.根据所选添加剂的不同，粉末烧结法又分为粉末冶金法和浆料发泡法.两者选用的添加剂分别为造孔剂和发泡剂.造孔剂分为很多种，如NH4HCO3、尿素等. 陈巧富等用NH4HCO3作造孔剂，经过低温加热和高温烧结的方式制备出了多孔Ti-HA 生物复合材料，孔径范围100 ～500 μm，抗压强度高达20 MPa，可作为人体骨修复材料. 国外David C. D等用尿素作造孔剂制备出了具有一定孔隙率的泡沫钛; JaroslavCapek等以NH4HCO3为造孔剂，用粉末冶金法制备出了孔隙率为34 !～ 51!的多孔铁，并作出了多孔铁在骨科应用方面的设想.关于发泡剂的选择，TiH2或ZrH2常作发泡剂制备多孔铝、锌，而SrCO3常作为发泡剂制备多孔碳钢. 李虎等用H2O2作发泡剂，用浆料发泡法制备出了多孔钛，经过对其力学性能测试和碱性处理获得了有望成为负重骨修复的理想材料.1.2.2纤维烧结法纤维烧结法指金属纤维经过特殊处理后经过压制、成型、高温烧结的过程形成的多孔金属.运用这种方法制备的多孔金属材料，其强度高于烧结法.1.2.3中空球烧结法中空球烧结法指金属空心球粘结起来进行烧结，从而得到多孔金属材料的方法.常用来制备多孔镍、钛、铜、铁等，制得的金属兼具闭孔和开孔结构.其中金属空心球的制备方法是:用化学沉积或电沉积的方法在球形树脂表面镀一层金属，然后除去球形树脂.特别的是，多孔金属的孔隙尺寸可以通过调整空心球的方式来进行控制.1.2.4金属氧化物还原烧结法该方法旨在氧化气氛中加热金属氧化物获得多孔的、透气的、可还原金属氧化物烧结体，再在还原气氛中且低于金属的熔点温度下进行还原，从而得到开口的多孔金属. 这种方法可用来制备多孔镍、钼、铁、铜、钨等. 因为很难找到制备高孔隙率的多孔铁的方法，Taichi Murakami等用炉渣中的氧化物发泡，并采用氧化还原法制备出了多孔铁基材料.1.2.5有机化合物分解法将金属的草酸盐或醋酸盐等进行成型处理后，再在合适的气氛下加热烧结.如草酸盐分解反应式为Mx(COO)y→xM+YCO2式中:M为金属·金属的草酸盐分解释放CO2，在烧结体中形成贯通的孔隙.在制备过程中金属有机化合物可以成型后加热分解，再进行烧结.1.3沉积法此法是指通过采用物理或化学的方法，将金属沉积在易分解的且具有一定孔隙结构的有机物上，然后通过热处理方法或其他方法除去有机物，从而得到多孔金属.沉积法一般分为电沉积法、气相沉积法、反应沉积法等.1.3.1电沉积法该法是以金属的离子态为起点，用电化学的方法将金属沉积在易分解的且有高孔隙率三维网状结构的有机物基体上，然后经过焙烧使有机物材料分解或用其他的工艺将其除去，最终得到多孔金属. 具体操作步骤为:预处理、基体导电化处理、电镀、后续处理. 常用来制备多孔铜、镍、铁、钴、金、银等.国外Badiche X等用这种方法对泡沫镍的制备及性能进行了深入研究; 单伟根等电沉积法制备了泡沫铁，确定了基体的热解方式对泡沫铁的结构性能方面造成不同的影响，并且确定了最佳实验条件. Nina Kostevsek等研究了平板电极上和多孔氧化铝模板上的铁钯合金，并对二者的电化学沉积动力学进行了比较.1.3.2气相沉积法该法是在真空状态下加热液态金属，使其以气态的形式蒸发，金属蒸气会沉积在固态的基底上，待形成一定厚度的金属沉积层后进行冷却，然后采用热处理方法或化学方法去除基底聚合物，从而得到通孔泡沫金属材料.蒸镀金属可以为Al、Zn、Cu、Fe、Ti等.1.3.3反应沉积法反应沉积法，顾名思义指的是金属化合物通过发生反应，然后沉积在基体上的过程.具体操作环节是，首先将泡沫结构体放置在含有金属化合物的装置中，加热使金属化合物分解，分解得到的金属沉积在多孔泡沫基体上，然后进行烧结去除基底，得到多孔金属.通常情况下，金属化合物为羟基金属，在高温条件下发生分解反应，如制备多孔铁、镍等.2、多孔金属材料的性能及应用多孔金属材料可作为结构材料，也可作为功能材料. 同时结构决定性能，对于多孔金属而言，它的结构特点表现为气孔的类型( 开孔或闭孔) 、大小、形状、数量、分布、比表面积等方面. 多孔金属材料在航空航天、化学工程、建筑行业、机械工程、冶金工业等行业得到了广泛的应用，此外，在医学和生物领域也具有广阔的发展潜力. Qin Junhua等对多孔金属材料性能和用途两方面的研究进展做了重要阐述，并提出针对当前的形势，需要拓展多孔金属材料其他方面用途的必要性.2.1结构材料多孔金属材料具有比重小、强度高、导热性好等特点，常用作结构材料.可作汽车的高强度构件，如盖板等;可作建筑上的元件或支撑体，如电梯、高速公路的护栏等;也可作为航天工业上的支撑结构，如机翼金属外壳支撑体、光学系统支架，或用来制作飞行器等.最常用的是多孔铝.魏剑等提到了多孔金属材料可用来制作节能门窗、防火板材等，实现了其在建筑领域的应用价值.利用多孔金属材料的吸能性能，可制作能量吸收方面的材料，如缓冲器、吸震器等.最常见的是多孔铝.比如汽车的冲击区安装上泡沫铝元件，可控制最大能耗的变形;还有将泡沫铝填充入中空钢材中，可以防止部件承受载荷时出现严重的变形.与此同时，多孔铝兼具了吸音、耐热、防火、防潮等优势.2.2功能材料2.2.1过滤与分离材料根据多孔金属的渗透性，由多孔金属材料制作的过滤器可用来进行气-固、液-固、气-液、气-总第209期李欣芳，等:多孔金属材料的制备方法及应用研究13气分离.多孔金属的渗透性主要取决于孔的性质和渗透流体的性质.过滤器的原理是利用多孔金属的孔道对流体介质中粒子的阻碍作用，使得要过滤的粒子在渗透过程中得到过滤，从而达到净化分离的目的.铜、不锈钢、钛等多孔金属常用来制作金属过滤器，多孔金属过滤器被广泛应用于冶金、化工、宇航工业、环保等领域.在冶金工业中，通常用多孔不锈钢对高炉煤气进行除尘;回收流化床尾气中的催化剂粉尘;在锌冶炼中用多孔钛过滤硫酸锌溶液;熔融的金属钠所采用的是镍过滤器，此过程用于湿法冶炼钽粉等.在化工行业中，多孔不锈钢、多孔钛具有耐腐蚀性，常用作过滤器来进行过滤.比如一些无机酸或有机酸，如硝酸、亚硝酸、硼酸、96!硫酸、醋酸、草酸;碱、氢氧化钠;熔融盐;酸性气体，如硫化氢、气态氟化氢;一些有机物，如乙炔;此外，还有蒸汽、海水等.在宇航工业中，航空器的净化装置采用的是多孔不锈钢，制导舵螺中液压油和自动料管路中气体的净化也是采用这种材料，此外还可用于碳氢化合工艺中催化剂的回收.在环保领域里，主要是利用过滤器来净化烟气、废气及污水处理等方面.其中要实现气-气分离，需要对多孔材料的尺寸有更精准的要求，涉及到纳米多孔金属材料的制备工艺及其具有的性能等问题.奚正平等对洁净煤、高温气体净化、汽车尾气净化等技术作了具体的阐述，使用这些技术有利于缓解当前的环保问题.此外，医学上常用多孔钛可过滤氯霉素水解物，也可作为医疗器械中人工心肺机的发泡板等.2.2.2消音减震材料利用多孔金属材料的高孔隙率性能，可制作吸声材料.在吸声的作用上，通孔材料明显优于闭孔材料.通过改善声波的传播途径来达到消音的目的，这与多孔金属材料的材质和孔洞的结构密切相关.因为多孔钛还具有良好的耐高温、高速气流冲刷和抗腐蚀性能，所以被应用到燃气轮机排气系统等一些特殊的工作条件中，这种排气消声装置轻质、高效率、使用寿命长.段翠云等介绍了吸声材料的分类及应用，探讨了空气流阻和孔隙结构对吸声特性的影响. 王月等制备了孔径为2 ～ 7 mm，孔隙率为80!～90!，平均吸声系数为0. 4 ～ 0. 52 的泡沫铝，结果表明孔径越小，孔隙率、厚度越大，吸声性能越好. Ashby MF等在书中提到了利用泡沫金属的吸声性能可以生产消声器产品.利用多孔金属材料的抗冲击性，可用来制作减震材料.多孔金属的应力-应变(σ-ε)曲线可以分为三个阶段，即弹性变形阶段、脆性破碎阶段和紧实阶段，进而可以划分为三个区域.从曲线走势来分析，当多孔金属材料在受到冲击力时，应变滞后于应力，所以其在受到外界应力时首先变形的是它的骨架部分，随着外界应力的增大，骨架易发生破碎，当骨架受到挤压时，应变不再发生很大的变化.其中破碎阶段的起点为多孔材料的屈服强度.当受到外加载荷时，孔的变形和坍塌会消耗大量能量，从而使得在较低的应力水平上有效地吸收冲击能.中间部分区域表现出它的能量吸收能力，左边部分区域面积表现出它的抗冲击能力，面积越大，它所属的性能越好.2.2.3电极材料由于多孔金属材料具有高孔隙率、比表面积大等优点，因此常用来制作电极材料，常用的有多孔铅、镍等.刘培生等结合多孔金属电极的类型和特点，阐述了其制备工艺和性能强化的必要性，值得深思.多孔铅可用作铅酸电池中反应物的载体，可以填充更多的活性物质，减轻了电池重量，也可以用作良好的导电网络以降低电池内电阻.轻质高孔隙率的泡沫基板和纤维基板，与传统的烧结镍基板相比有明显的优势，前者有高能量密度、良好的耐过充放电能力、低成本，满足了氢镍、镉镍等二次碱性电池的技术要求.多孔镍在化学反应工程中用作流通性和流经型多孔电极，因为它除具有上述优点外，还可以促进电解质的扩散、迁移以及物质交换等.此外，它还可用作电化学反应器.袁安保等具体分析了镍电极活性物质的结构、性质以及热力学和动力学，而且研究了它的制备工艺及应用，对MH-Ni电池的开发具有重要意义.孔德帅等制备出了纳米多孔结构的镍基复合膜电极，结果表明，此复合膜在20A·g-1的冲放电流密度下，经过1000次充放电循环，电容保持率为94!.近年来，对锌镍电池的研究受到了国内外的热切关注，费锡明等针对锌镍电池制作技术的进展，阐述了当前面临的诸多问题并提出了相应的解决方案，为新型化学电池的进一步研究提供了重要线索.2.2.4催化载体材料泡沫金属韧性强、高传导、耐高温、耐腐蚀等性能，可制作催化载体材料.由于载体本身的比表面积较小，为增大金属载体与催化剂活性组分之间的结合力，需预先在载体上涂上一层氧化物.然后将催化剂浆料均匀涂抹在泡沫金属片的表面，经过压制成型，再将其置于高温环境中，可以使电厂废弃料得到有效妥善处理.2.2.5生物医学材料多孔钛及钛合金在医学上作为修复甚至替代骨组织的材料，需要具有较好的生物相容性，否则会使人体产生不良反应.而且要与需替代组织的力学性能相匹配.一般通过控制孔隙的结构和数量来调整多孔钛的强度和杨氏模量.多孔镁在生物降解和生物吸收上有很好的作用，也可作为植入骨的生物材料.此外，多孔金属材料具有良好的电磁波吸收性能，可以作电磁屏蔽材料;对流体流量控制有较高的精准度;具有独特的视觉效果，利润高，可以用作如珠宝、家具等装饰材料.3、多孔金属材料的研究现状及存在问题1)近些年来对多孔金属的研究多为低熔点、轻金属，其中研究最多的为泡沫铝.人们利用多孔金属的性能，将其运用到了实际生产和生活中，但对它的其他性能还有待研究和探索.多孔金属的研究范围、应用领域还需要进一步扩展，如多孔金属在催化领域、电化学领域或其他领域的应用等.2)在多孔金属材料的制备方法中，都存在孔隙在金属基体上的数量和分布等关键问题.孔径尺寸、孔隙率的可控性和孔隙分布的均匀性等性质，以及多孔金属的作用机制还需要进一步探究和完善.3)多孔金属材料作为冶金和材料科学的交叉领域，需要强化综合多方面的理论知识，而不是就单一方面进行研究.在多孔金属材料课题研究过程中，需要在理论分析的基础上，在实践过程中尽可能降低成本，避免材料的浪费，简化工艺，缩短工序.4)一些多孔金属材料的开发，还停留在实验室阶段，距工业中大规模生产和应用还存在着很大距离，需要研究者们共同努力，早日实现需求-设计-制备-性能-应用一体化.对金属多空材料的应用有着重要的作用，金属多孔材料是有着功能和结构双重属性的工程材料，尤其是在近些年的'发展过程中使其得到了较为广泛的应用。
烧结生产0概述全世界的矿石储量2500亿吨，富矿20%我国矿石储量500亿吨，富矿5%随着钢铁工业的发展，天然富矿从产量和质量上都不能满足高炉冶炼的要求。
而且精矿粉和富矿粉都不能直接入炉冶炼。
为了解决这一难题，将粉矿制成块状人造富矿。
方法：烧结法和球团法。
一、现代高炉对原料的要求1、节焦上（1）、铁矿石品位高，杂质少。
首钢经验：品位提高1%，焦比下降2%，产量提高3%。
产量提高，单位热损失减少，加入熔剂少，减少热量支出。
（2）、熟料比高。
不用或少加熔剂，减少热量支出，冶金性能好。
（3）碱度高。
可以不加石灰石，减少热量支出。
C a C O=CaO+CO2 吸热32、透气性（1）粒度均匀大小不均造成小块填到大块中间破块透气性上限40~50mm下限5~10mm。
（2）粉末少（3）强度高3、冶炼性能（1）还原性好有利于铁氧化物还原，有利于煤气利用的改善与焦比的下降（2）低温还原粉化率低粉化率高粉末多影响透气性（3）软熔性能软化温度高软化区间窄使成渣带下移变薄改善透气性二、人工富矿的方法１、烧结法烧结是将各种粉状含铁原料，配入一定数量的燃料和熔剂，混匀后，进行燃烧，进行一系列的物化反应，产生一定数量的液相，冷凝后粘结起来的块状产品叫做烧结矿，这个过程叫烧结。
２球团法球团矿：把润湿的铁精矿粉和少量的添加剂混合，再造球设备中滚动成9~16mm左右的圆球，在经过干燥，预热，焙烧、均热、冷却、发生一系列的物化反映，使生球固结，成为高炉需要的球团矿。
三、烧结矿在钢铁工业中的重要地位１、扩大矿石来源贫矿经过选矿、造块、烧结制成烧结矿，供高炉使用。
富矿粉经过造块后，供高炉使用。
２、可以改善高炉技术经济指标改善了原料的物理化学性能。
孔隙率高，反应面积增大，加速冶炼过程。
粒度均匀，透气性好。
机械强度高还原性好。
低温还原粉化率低，高温还原软化性好，提高冶炼效果。
３、能够充分利用冶金工业和化学工业的废品。
烧结可以利用高炉炉灰，轧钢皮，硫酸渣、转炉尘作为原料，合理利用资源，降低生产成本。

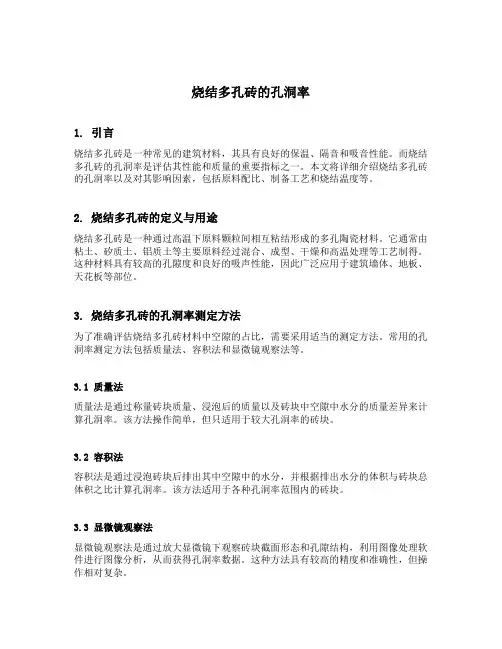

烧结多孔砖的孔洞率1. 引言烧结多孔砖是一种常见的建筑材料，其具有良好的保温、隔音和吸音性能。
而烧结多孔砖的孔洞率是评估其性能和质量的重要指标之一。
本文将详细介绍烧结多孔砖的孔洞率以及对其影响因素，包括原料配比、制备工艺和烧结温度等。
2. 烧结多孔砖的定义与用途烧结多孔砖是一种通过高温下原料颗粒间相互粘结形成的多孔陶瓷材料。
它通常由粘土、矽质土、铝质土等主要原料经过混合、成型、干燥和高温处理等工艺制得。
这种材料具有较高的孔隙度和良好的吸声性能，因此广泛应用于建筑墙体、地板、天花板等部位。
3. 烧结多孔砖的孔洞率测定方法为了准确评估烧结多孔砖材料中空隙的占比，需要采用适当的测定方法。
常用的孔洞率测定方法包括质量法、容积法和显微镜观察法等。
3.1 质量法质量法是通过称量砖块质量、浸泡后的质量以及砖块中空隙中水分的质量差异来计算孔洞率。
该方法操作简单，但只适用于较大孔洞率的砖块。
3.2 容积法容积法是通过浸泡砖块后排出其中空隙中的水分，并根据排出水分的体积与砖块总体积之比计算孔洞率。
该方法适用于各种孔洞率范围内的砖块。
3.3 显微镜观察法显微镜观察法是通过放大显微镜下观察砖块截面形态和孔隙结构，利用图像处理软件进行图像分析，从而获得孔洞率数据。
这种方法具有较高的精度和准确性，但操作相对复杂。
4. 影响烧结多孔砖孔洞率的因素4.1 原料配比烧结多孔砖的孔洞率受到原料配比的影响。
不同比例的粘土、矽质土和铝质土等原料会影响砖块中空隙的形成和分布。
合理的原料配比可以提高孔洞率，从而增加材料的吸声性能。
4.2 制备工艺制备工艺对于烧结多孔砖孔洞率的形成也起着重要作用。
成型过程中，采用不同的压力和挤出速度等参数会影响材料内部空隙结构的形成。
干燥和烧结过程中，温度和时间的控制也会对孔洞率产生影响。
4.3 烧结温度烧结温度是影响烧结多孔砖孔洞率最重要的因素之一。
温度过高会导致材料过度收缩，从而减小了空隙大小，降低了孔洞率。

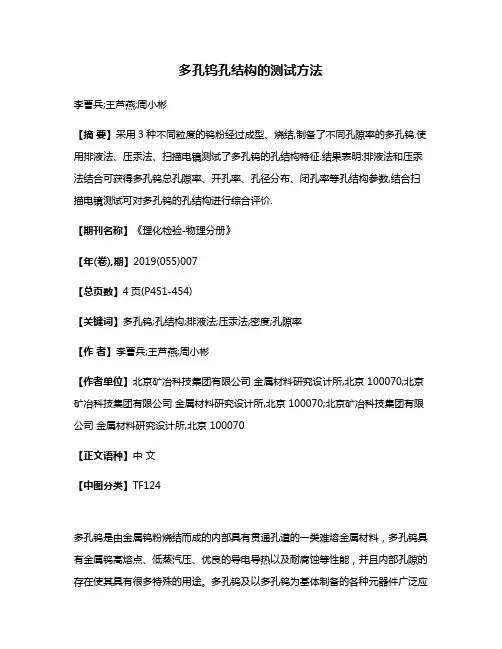

多孔钨孔结构的测试方法李曹兵;王芦燕;周小彬【摘要】采用3种不同粒度的钨粉经过成型、烧结,制备了不同孔隙率的多孔钨.使用排液法、压汞法、扫描电镜测试了多孔钨的孔结构特征.结果表明:排液法和压汞法结合可获得多孔钨总孔隙率、开孔率、孔径分布、闭孔率等孔结构参数,结合扫描电镜测试可对多孔钨的孔结构进行综合评价.【期刊名称】《理化检验-物理分册》【年(卷),期】2019(055)007【总页数】4页(P451-454)【关键词】多孔钨;孔结构;排液法;压汞法;密度;孔隙率【作者】李曹兵;王芦燕;周小彬【作者单位】北京矿冶科技集团有限公司金属材料研究设计所,北京 100070;北京矿冶科技集团有限公司金属材料研究设计所,北京 100070;北京矿冶科技集团有限公司金属材料研究设计所,北京 100070【正文语种】中文【中图分类】TF124多孔钨是由金属钨粉烧结而成的内部具有贯通孔道的一类难熔金属材料，多孔钨具有金属钨高熔点、低蒸汽压、优良的导电导热以及耐腐蚀等性能，并且内部孔隙的存在使其具有很多特殊的用途。
多孔钨及以多孔钨为基体制备的各种元器件广泛应用于航空航天、电力电子及冶金工业中，如：汞离子火箭发动机的汽化器、储备式扩散钨热阴极的基底材料、熔渗法制备W-Cu复合材料的骨架以及高温流体过滤材料等[1-4]。
多孔钨的总孔隙率、开孔率、闭孔率、孔径分布等孔结构特征，是多孔钨质量的主要评价指标。
比如作为浸渍钡钨阴极的多孔钨基体，其内部闭孔率越低，开孔率越高，所浸渍的电子发射物质也越多，在热电子发射时活性物质由多孔钨内部向表面扩散也越畅通，有利于降低钡钨阴极的逸出功；而多孔钨基体内部孔径分布越均匀，活性物质向表面扩散也越均匀，阴极表面逸出功分布也越均匀，从而提高钡钨阴极寿命。
对于多孔钨的孔结构测试，目前主要采用流体静力学法、压汞法、计算机断层扫描(CT)法、扫描电镜分析(SEM)等方法[5-6]，阴生毅等[7]通过多孔钨浸铜前后质量变化来测定闭孔率。

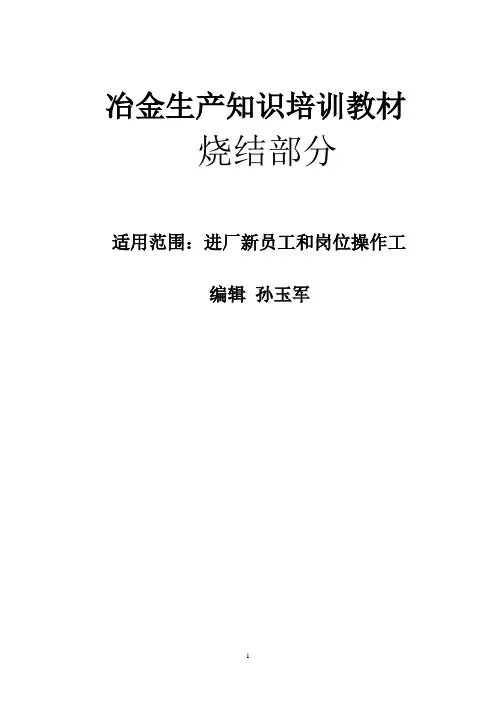

冶金生产知识培训教材烧结部分适用范围：进厂新员工和岗位操作工编辑孙玉军第一章粉烧结基本理论第一节烧结生产概述一、烧结生产的意义烧结生产为高炉冶炼提供具有良好冶金性能的烧结矿，使高炉技术经济指标大大改善。
烧结矿的质量在很大程度上决定高炉生产指标的好坏。
所谓烧结就是在粉状含铁物料中配入适当数量的熔剂和燃料，在烧挠结机上点火燃烧，借助于燃料燃烧的高温作用产生一定数量的液相，把其他未熔化的烧结料颗粒粘结起来，冷却后成为多孔质块矿。
烧结是粉矿造块的基本方法之一。
钢铁工业的发展需要大量铁矿石，经长时间的开采，世界范围内天然富矿越来越少，高炉不得不使用大量的贫矿。
但贫矿直接入炉，无论经济上还是技术操作上都是不合适的，必须经过选矿和造块才能使用。
另外，富矿加工过程中产生的富矿粉也需造块才能使用。
因此烧结矿的生产是充分利用自然资源，扩大铁矿石来源，推动钢铁工业发展不可缺少的重要阶段。
其次，烧结过程中可以加入高炉炉尘、转炉炉尘、轧钢皮、机械加工的铁屑及硫酸渣等钢铁及化工工业的若干“废弃“物，使这些“废”料得到有效利用，既降低成本又变废为宝，化害为利。
第三，经过烧结制成的烧结矿(与天然矿相比)，粒度合适，还原性和软化性好，成分稳定，造渣性好。
保证高炉冶炼稳定顺行。
尤其是烧结料中加入一定数量的熔剂生产自熔性或熔剂性烧结矿，高炉使用这种烧结矿时，可少加或不加石灰石，降低炉内的热消耗，从而改善高炉冶炼的技术经济指标。
最后，烧结过程中可以去除80％一90％的硫及氟、砷等有害杂质，大大减轻高炉冶炼过程的去硫重担，提高生铁质量。
二、烧结生产的发展根据烧结过程的特点和所用设备的不同，烧结方法可分为以下几种：堆烧（平地吹）鼓风烧结法烧结锅带式烧结机固定式烧结盘间歇式移动式烧结盘抽风烧结法环式烧结机连续式带式烧结机回转窑烧结在烟气内烧结悬浮烧结目前世界上使用最广泛的是连续生产的抽风带式烧结机。
1911年第一台8.3m2的带式烧结机在美国布鲁肯公司投产，l 934年出现36.6m2烧结机，1936年扩大到75m2，I 960年出现255m2饶结机．1964年288m2，1969年302m2．1975年600m2。
