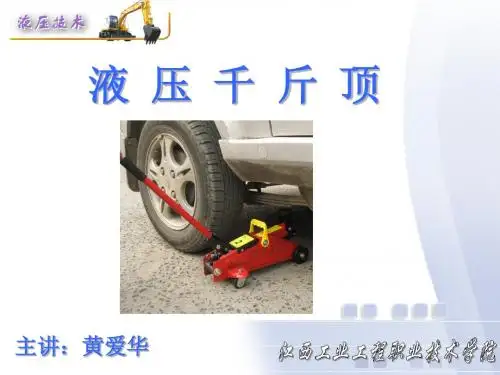

情境一简单机械的液压传动任务1 液压千斤顶的传动一、结构与工作情况1、结构液压千斤顶常用于顶升重物,如顶起汽车以便拆换轮胎，是一个简单的液压传动装置。
外形图：图1-1 液压千斤顶外形结构图：图1-2 液压千斤顶结构1－小柱塞2－小油缸3－密封圈4－顶帽5－液压油6－调节螺杆7－大柱塞8－大油缸9－外壳10密封圈11－底座原理图：图1-3 液压千斤顶的液压系统1－手柄2－小缸3－小活塞4、7－单向阀5、6、10－油管8－大活塞9－大缸11－开关12－油箱2、动作运行录相与动画在开关关闭的情况下，当提起手柄1时，小油缸中小活塞3上移，使其工作容积增大而形成真空，油箱时的油便在大气压作用下通过单向阀4进入小油缸；压下手柄时，小活塞下移，挤压小油缸下腔的油液，推动在活塞上移，从而顶起重物。
单向阀7保证了油液不会倒流到小油缸，从而使重物不会自动落下。
结论是：小油缸的作用是将手动的机械能转换为油液的压力能；大油缸则将油液的压力能转换为顶起重物的机械能。
二、液压系统的组成1、认识其中的元件液压千斤顶的系统中，小缸、小活塞以及单向阀4和7组合在一起，就可以不断从油箱中吸油和将油压入大缸，这个组合体的作用是向系统中提供一定量的压力油液，称为液压泵。
大活塞和缸用于带动负载，使之获得所需运动及输出力，这个部分称为执行机构。
放油阀门11的启闭决定执行元件是否向下运动，是一个方向控制阀。
另外，液压系统要能正常工作，还必须有储存油的容器——油箱12，有连接各元器件的管道5、6、10等，这些称为辅助元件。
还有一种传递运动和动力的载体，即传动介质－液压油。
2、什么是液压传动？――是以液体为工作介质，通过驱动装置将原动机的机械能转换为液压的压力能，然后通过管道、液压控制及调节装置等，借助执行装置，将液体的压力能转换为机械能，驱动负载实现直线或回转运动。
三、千斤顶在工作过程中所体现出的特征1、系统传递力由原理图简化得以下图1-4：如果活塞5上有重物W,则当活塞1上施加的F 力达到一定大小时，就能阻止重物W 下降，这就是说可以利用密封容积中的液体传递力。
