中恒开关电源S协议说明

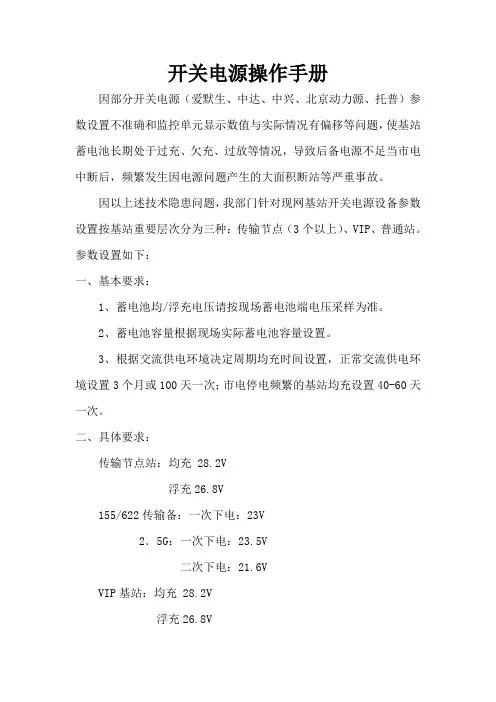

开关电源操作手册因部分开关电源（爱默生、中达、中兴、北京动力源、托普）参数设置不准确和监控单元显示数值与实际情况有偏移等问题，使基站蓄电池长期处于过充、欠充、过放等情况，导致后备电源不足当市电中断后，频繁发生因电源问题产生的大面积断站等严重事故。

因以上述技术隐患问题，我部门针对现网基站开关电源设备参数设置按基站重要层次分为三种：传输节点（3个以上）、VIP、普通站。

参数设置如下：一、基本要求：1、蓄电池均/浮充电压请按现场蓄电池端电压采样为准。

2、蓄电池容量根据现场实际蓄电池容量设置。

3、根据交流供电环境决定周期均充时间设置，正常交流供电环境设置3个月或100天一次；市电停电频繁的基站均充设置40-60天一次。

二、具体要求：传输节点站：均充 28.2V浮充26.8V155/622传输备：一次下电：23V2．5G：一次下电：23.5V二次下电：21.6VVIP基站：均充 28.2V浮充26.8V155/622传输备：一次下电：23V2．5G：一次下电：23.5V二次下电：21.6V普通基站：均充 28.2V浮充26.8V一次下电：23V二次下电：21.6V注：普通站一二次下电请根据实际蓄电池情况作相应调整三、操作手册针对现网使用开关电源（爱默生、中达、中兴、北京动力源、托普）以中达MCS_3000为例：本系统监控单元采用全智能化设计，内装微处理器，全数字化指示与调整，监控系统输入输出，整流模块状态、电池及环境温度、充放电控制与异常状况的告警与指示。

备有RS-232接口，具有遥讯、遥测、遥控功能，符合无人值守与集中监控的需要。

外接PC机采用中文窗口环境操作，可配合打印机提供系统文字信息，亦具有传呼机告警功能，能将主要告警通知用户，使用户随时获得系统最新信息。

监控单元与整流模块间以信号线联机。

它收集由整流模块传来的告警信号及电流值。

并可对整流模块下达停机、浮充/均充控制及浮充电压温度补偿的电压修正指令，下图为水平式监控单元外观图。

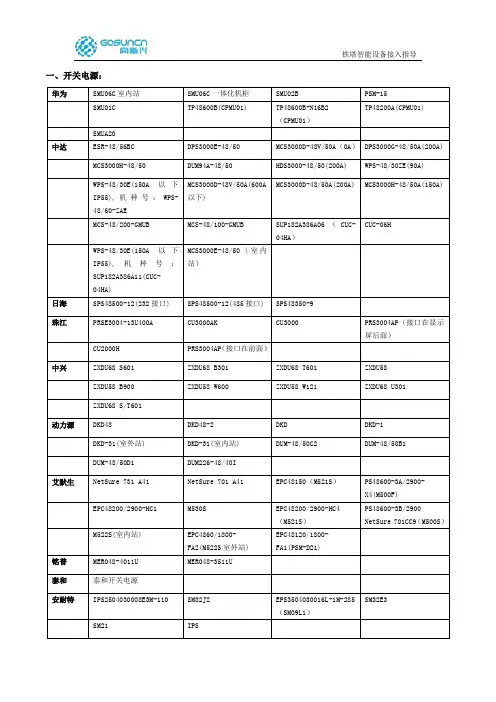

一、开关电源：二、普通空调：三、热交换设备：四、智能电表：五、门禁系统：铁塔智能设备接入指导一、开关电源1、华为1)SMU06C室内站备注：开关电源需要设置协议，设置密码000001。

通信协议类型需要改成电总协议，通信地址改为1。

SMU06C串口接靠外面那个网口。

参数设置过程如下图：2)SMU06C一体化机柜串口参数地址1,数据位8,停止位1，无校验，波特率96003)SMU02B备注：开关电源需要设置协议，设置密码000001。

通信协议类型需要改成电总协议，地址改为1。

SMU02B串口要接下面的那个网络。

SMU02B后期有些新设备，FSU需要选择设备型号为SMU06C才能正常。

4)PSM-15注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。

使用此协议不支持模块故障告警，可以先选择M810G这个设备型号，该型号支持模块故障告警，告警出来后再改回PSM15即可。

5)SMU01C6)TP48600B（CPMU01）注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。

需要将地址改为1，通信方式改为Modem，开关电源参数设置密码：0000017)TP48600B-N16B2（CPMU01）注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（3接TX，7接RX，6接GND）。

8)TP48200A(CPMU01)8为232接口）可直接接入（对于DB9头版本：2接TX，3接RX，5接GND。

对于RJ45水晶头版本，3接TX，7接RX，6接GND）。

9)SMUA20注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（3接TX，7接RX，6接GND）。

週期性開關的變換器)
隔離型: 正激式(Forward Converter)﹑反激式(Flyback Converter)﹑推挽式(Push-pull converter) ﹑半橋式 (Half-bridge converter)﹑全橋式(Full-bridge 按DC/DC變換器 converter) 的工作方式划分 非隔離型: 降壓式(Buck Converter)﹑升壓式(Boost Converter)﹑ 升降壓式(Buck/Boost Converter)﹑Cuk Converter﹑Zeta Converter﹑Sepic Converter
AT: 6Pin+6Pin
PC機電源在286到早 期的586是AT電源。 AT電源共有四路輸出 （+5V、-5V、+12V、 -12V），另外還向主 板提供一個P.G信號
ATX: 20Pin
Intel 在1997年推出的 ATX電源標準，它主要增 加了3.3V和+5VSB兩路輸 出電壓和一個PS-ON信號。 利用+5VSB和PS-ON信號， 就可以實現軟件關機、鍵 盤開機、網絡遠程喚醒等 功能。
开关电源的新技術:
軟開關技術--減小開 關晶體管在轉換过程 中產生的損耗功率。
零電壓开关: 1)在开关管 開通前﹐ 使 其電壓下降 到零﹔ 2)在开关管 關斷時﹐使 其電壓保持 在零﹐或限 制電壓上昇 率
零電流开关
开关电源基本知识零介绍電壓开关
二.開關電源的分類
分類方法
類別
他激式(開關器件控制信號由專門的控制電路產生)﹑ 按激励方式划分 自激式(借助于變換器本身的正反饋信號實現開關管自持
一.开关电源同线性电源比較
線性电源 簡單示意圖

开关电源接线定义（1）（1）开关电源接口类型华为SMU02B网口RS232方式（3RX 7TX 6GND）动力源DKD48(50)网口RS232方式（4RX.5GND.8TX）日海MC2000网口RS232方式（4TX.6RX.8GND）安奈特SM32E网口RS232方式（3TX.6RX.4-5GND）中恒SM-45(S100)九针头（2RX,3TX，5GND）中达CUC-09H(动力源DKD48(50))九针头（2RX,3TX，5GND）金威源GPE48350B网口RS232方式（1TX，4RX，5GND）金威源GPE48350B网口RS485方式（2 A+,3 B-）动力源DKD48(50)网口RS485方式（4RS485+,8RS485-）安奈特SM32E网口RS485方式（1RS485+,2RS485-）存量站开关电源接口类型华为PMU CPMU01网口RS232方式（3RX 7TX 6GND）EISUA（COM1）EISUA（COM2）接线方法串口参数（波特率）1(R)2（T）3（G）3-2，7-1，6-39600 1(R)2（T）3（G）4-2，8-1，5-39600 1(R)2（T）3（G）4-1，6-2，8-19600 1(R)2（T）3（G）3-1，6-2，（4-5）-39600 1(R)2（T）3（G）2-2，3-1，5-319200 1(R)2（T）3（G）2-2，3-1，5-39600 1(R)2（T）3（G）1-1，4-2，5-39600A B1-A,2-B9600A B4-A.8-B9600A B1-A,2-B9600 EISUA（COM1）接线方法串口参数（波特率）1(R)2（T）3（G）3-2，7-1，6-39600串口参数（接收方式）备注针头+针尾监控屏：北向设置成电总协议针头+针尾针头+针尾针头+针尾接收超时（50S）针头+针尾针头+针尾针头+针尾针头+针尾针头+针尾串口参数（接收方式）针头+针尾监控屏：系统参数选择MODEM。
