动平衡自动计算公式

动平衡精度等级与计算动平衡是机械制造过程中非常重要的一环，它的精度等级与计算是确保机械设备正常运行和提高工作效率的关键。

本文将详细介绍动平衡精度等级的概念以及相关的计算方法。

一、动平衡精度等级的概念动平衡是指在旋转运动机械设备中，通过在转子上添加试重块，使转子旋转时不产生振动，达到平衡状态的一种技术手段。

动平衡精度等级是用来描述动平衡状态的稳定性和精确程度的指标。

按照国际标准ISO1940-1:2003的规定，动平衡精度等级分为六个等级，分别为G1.0、G0.4、G0.7、G2.5、G6.3和G16、其中，G表示全转子高峰值的一半。

精度等级越高，转子的平衡状态越稳定，振动幅度越小，对设备的损伤和干扰越小。

二、计算动平衡精度等级的方法计算动平衡精度等级需要先了解转子的质量不平衡情况，然后根据一定的数学模型进行计算，最终确定转子的动平衡精度等级。

1.质量不平衡计算质量不平衡是指转子上的实际质量分布与理想平衡状态之间的差异。

一般情况下，质量不平衡是通过试重块进行补偿的。

质量不平衡的计算可以通过静态平衡试验和动态平衡试验两种方法进行。

在动态平衡试验中，可以通过测量转子不同时刻的振动加速度或位移信号，进而计算得出质量不平衡。

2.动平衡精度等级计算具体的计算公式如下：G=K1×（ΔW/m）×K2其中，G为动平衡精度等级，K1和K2为修正系数，ΔW为质量不平衡量，m为转子质量。

在计算过程中，需要根据具体的机械设备和转子参数确定修正系数的数值。

三、动平衡精度等级的影响因素1.转子结构和质量分布：不同结构的转子，质量不平衡分布不同，对动平衡精度等级有一定影响。

2.转子转速：转子在不同转速下，质量不平衡对振动的影响程度也不同，因此转速是影响动平衡精度等级的重要因素。

3.转子质量和转子材料：转子质量和材料的不同会对动平衡的要求产生影响，转子质量越大、材料越均匀，要求的动平衡精度等级也相应提高。

4.平衡设备性能：平衡设备的性能和调节方法也会对动平衡精度等级产生影响，高性能的平衡设备能更准确地实现动平衡。

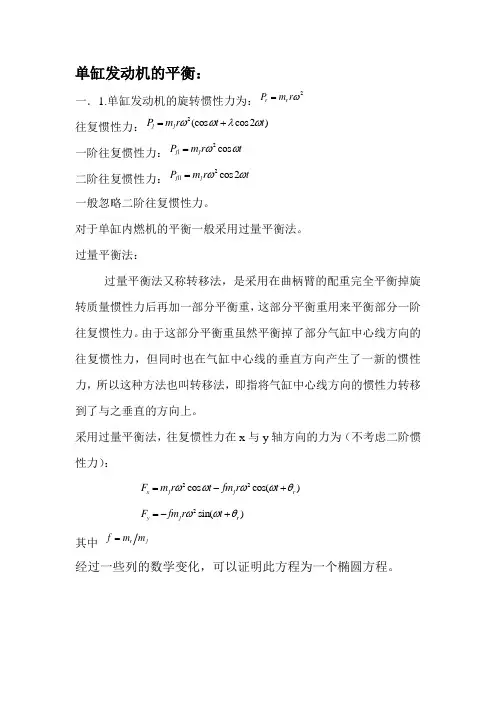

单缸发动机的平衡：一．1.单缸发动机的旋转惯性力为：2r r P m r ω=往复惯性力：2(cos cos2)j j P m r t t ωωλω=+ 一阶往复惯性力：2cos j j P m r t ωω=Ⅰ 二阶往复惯性力：2cos2j j P m r tωω=Ⅱ 一般忽略二阶往复惯性力。

对于单缸内燃机的平衡一般采用过量平衡法。

过量平衡法：过量平衡法又称转移法，是采用在曲柄臂的配重完全平衡掉旋转质量惯性力后再加一部分平衡重，这部分平衡重用来平衡部分一阶往复惯性力。

由于这部分平衡重虽然平衡掉了部分气缸中心线方向的往复惯性力，但同时也在气缸中心线的垂直方向产生了一新的惯性力，所以这种方法也叫转移法，即指将气缸中心线方向的惯性力转移到了与之垂直的方向上。

采用过量平衡法，往复惯性力在x 与y 轴方向的力为（不考虑二阶惯性力）：22cos cos()x j j r F m r t fm r t ωωωωθ=-+2sin()y j r F fm r t ωωθ=-+其中 r j f m m =经过一些列的数学变化，可以证明此方程为一个椭圆方程。

主轴倾角θ：发动机不平衡力F 随曲柄转角变化，在某一角度F 达到最大，该角度和X 方向的夹角定义为主轴倾角，主轴倾角表示最大惯性力方向。

对于卧式发动机机，其f 值一般控制在0.2～0.3的范围内效果最好，f 值小于0.2时，惯性力椭圆就会变得过于细长，如果发动机在车架上的安装角度稍有偏差，也会在垂直方向上产生较大的振动，这种对安装角度偏差过于敏感的f 值也不适应批量生产；若f 值大于0.3，发动机运转时就会在垂直方向产生较大的惯性力，引起垂直方向产生较大的振动，骑乘的舒适性就会就变差。

要减小发动机的振动，除了控制f 外，控制θ也至关重要，θ它表明了惯性力矢端椭圆长轴与气缸中心线方向的关系。

总的原则是，发动机在车架上安装好后，其曲柄连杆机构的惯性力矢端的椭圆的长轴应与水平方向接近。

动平衡等级计算
摘要：
一、动平衡等级计算的定义和作用
二、动平衡等级计算的方法和公式
三、动平衡等级计算在实际应用中的案例
四、总结
正文：
动平衡等级计算是指在机械工程领域中，对旋转机械的转子进行动平衡试验，根据试验数据计算出转子的动平衡等级，以评估转子在工作过程中的平衡性能。

动平衡等级的计算对于保证旋转机械的正常运行、降低振动、减小噪音、提高设备使用寿命具有重要意义。

动平衡等级计算的方法和公式主要依据我国的标准GB/T 19066-2017《旋转机械动平衡试验通则》。

根据该标准，动平衡等级分为11 级，计算公式为：
G=Fr+0.5Gr
其中，G 为动平衡等级；Fr 为转子在工作转速下的径向振动幅值；Gr 为转子在工作转速下的轴向振动幅值。

在实际应用中，动平衡等级计算在许多行业都有广泛应用，例如汽车、飞机、船舶、工业机器人等领域。

以下是一个关于动平衡等级计算在汽车发动机曲轴动平衡试验中的应用案例：
某汽车发动机曲轴在2000rpm 转速下进行动平衡试验，测得径向振动幅
值为20μm，轴向振动幅值为15μm。

根据动平衡等级计算公式，可得：G=20+0.5×15=22.5μm
根据GB/T 19066-2017 标准，该曲轴的动平衡等级为G2.5，属于良好平衡性能。

总之，动平衡等级计算是旋转机械动平衡试验的重要环节，通过计算可评估转子的平衡性能。

动平衡计算公式和方法嘿，你问动平衡计算公式和方法啊？这可有点复杂呢。

先说计算公式吧。

动平衡一般用不平衡量来衡量，不平衡量等于质量乘以偏心距。

啥是偏心距呢？就是重心偏离旋转中心的距离呗。

就像你转一个有点歪的轮子，那个歪的程度就是偏心距。

质量好理解吧，就是东西有多重。

所以不平衡量就是这两个家伙乘起来的结果。

那方法呢，首先得找到要做动平衡的东西，比如一个轮子啊，一个风扇啊啥的。

然后把它装在动平衡机上。

这动平衡机就像个医生，能给这个东西做检查。

接着，开动动平衡机，让东西转起来。

这时候动平衡机就能检测出不平衡的地方在哪里，有多大。

就像医生用听诊器听你的心跳，能听出有没有问题。

然后呢，根据检测出来的结果，在合适的地方加上或者减去一些重量。

比如说在轮子的一边加上一个小铁片，或者在风扇的叶片上刮掉一点漆。

这就像你给一个不平衡的天平加上或者减去一些砝码，让它平衡起来。

加或者减重量的时候要小心哦，不能太多也不能太少。

得一点一点地试，直到动平衡机显示平衡了为止。

就像你调一个收音机的频道，得慢慢转旋钮，找到最合适的位置。

比如说有个修车的师傅，他要给一个汽车轮子做动平衡。

他把轮子装在动平衡机上，开动机器。

机器检测出轮子有点不平衡，显示出不平衡量是多少。

师傅根据这个结果，在轮子的一边加上了一个小铁片。

然后再转轮子，看看平衡了没有。

如果还不平衡，就再调整铁片的位置或者重量。

直到动平衡机显示平衡了，师傅才把轮子装回汽车上。

这样汽车跑起来就不会抖动了。

所以说啊，动平衡计算公式和方法虽然有点难，但掌握好了就能让东西转得更平稳。

咋样，现在知道动平衡咋算咋做了吧？。
