无刷电机转子动平衡标准1. 引言1.1 背景介绍无刷电机转子的动平衡是保证电机运行稳定、提高效率的重要环节。
在无刷电机中,转子动平衡是指转子在高速旋转时,各部分质量均匀分布,转子的质心与旋转轴重合,从而确保转子在运行过程中不会产生不平衡力,使电机运行更加平稳。
无刷电机在工业生产和生活中得到广泛应用,其性能直接关系到设备的稳定运行和寿命。
随着无刷电机的广泛应用和需求增加,对其动平衡标准的要求也越来越高。
如果无刷电机转子动平衡不达标,会导致电机运行时产生振动和噪音,影响设备的正常运行,甚至损坏设备。
制定无刷电机转子动平衡标准是保证电机性能和质量的基础,同时也是提高产品竞争力的重要手段。
本文将结合无刷电机转子动平衡的原理、方法、标准制定、实验设计和结果分析,探讨无刷电机转子动平衡标准的重要性,展望未来研究方向,总结无刷电机转子动平衡的关键问题,为无刷电机行业的发展提供参考和指导。
1.2 研究意义无刷电机是现代电机技术中的重要组成部分,其转子动平衡对电机的性能和稳定性有着至关重要的影响。
研究无刷电机转子动平衡的意义在于提高无刷电机的运行效率和可靠性,进一步推动无刷电机技术的发展。
通过对无刷电机转子的动平衡进行研究和控制,可以减少电机在运行过程中的振动和噪音,延长电机的使用寿命,提高电机的工作效率。
无刷电机广泛应用于各个领域,如家电、汽车等,对无刷电机转子动平衡进行研究也有助于提升这些领域产品的性能和质量。
研究无刷电机转子动平衡的意义在于为电机技术的发展和应用提供技术支持,推动无刷电机在各个领域的广泛应用。
1.3 研究目的研究目的是对无刷电机转子的动平衡进行标准化,以确保无刷电机运行时转子的平衡性能达到一定的要求。
通过研究目的,可以确定无刷电机转子动平衡标准的制定需要考虑的关键因素和指标。
深入研究无刷电机转子动平衡的标准化过程,可以为相关行业提供参考,提升产品的品质和性能。
通过分析无刷电机转子动平衡的标准化过程,可以为实际生产中的无刷电机转子动平衡提供指导,提高产品的生产效率和质量。
风机转子动平衡——两点平衡计算法原理。
一、两点平衡法操作方法:1)、测出风机在工作转速下两轴承的振动振幅,若A侧振动大(振动值为Ao),则先平衡A侧,在转子上某一点(作记号1)加上试加质量M,测得振动值为A1,按相同半径将此试加质量M移动180°(作记号2),测得振动值为A2,根据测得的A0、A1、A2值,选适当的比例作图,求出应加平衡质量的位置和大小。
2)、做图法如下图:作△ODM,使OM:OD:DM=A0:A1/2:A2/2,延长MD至C,使CD=DM,并连接OC;以O为圆心,OC为半径作圆O;延长CO与O圆交于B,延长MO交圆于S。
则OC为试加质量M引起的振动值(按比例放大后)则平衡质量应加在第一次试加质量位置1的逆转向α角或顺转向d角处,具体方位由试验确定。
二、两点平衡计算法:1、具体操作同上。
2、计算原理如下:1)、根据平行四边形法则做矢量图如下:2)、求出试重块M应产生的振幅在三角形oca中Cosα=(A²+X²-C²)/2AX在三角形0ab中cos(л-α)=(A²+X² -B²)/2AX 因为:cosα+cos(л-α)=0得:(A²+X²-C²)/2AX +(A²+X² -B²)/2AX=0(2A²+2X²-C² -B²)/2AX=02A²/2AX+2X²/2AX-C²/2AX -B²/2AX=02X²/2AX=C²/2AX +B²/2AX-2A²/2AX2X²/2AX=(C² +B²-2A²)/2AX2X²=C² +B²-2A²X²=(C² +B²-2A²)/2X=√[(C² +B²-2A²)/2]3)、求得试重块M应产生的振幅后。
转子动平衡国家标准转子动平衡是指在旋转机械中,为了减少振动和噪音,提高设备运行的稳定性和安全性,需要对转子进行动平衡处理。
转子动平衡国家标准是对转子动平衡技术和方法进行规范,以确保转子动平衡的有效性和可靠性。
本文将对转子动平衡国家标准进行介绍和解析,以便读者更好地理解和应用该标准。
首先,转子动平衡国家标准主要包括了转子动平衡的基本原理、技术要求、平衡方法和平衡设备等内容。
其中,转子动平衡的基本原理是通过在转子上添加试重块,使得转子在旋转时振动达到最小值,从而实现动平衡。
技术要求包括了对转子质量、转子几何形状、转子支撑刚度和转子支撑阻尼等方面的要求。
平衡方法则是指在实际操作中,如何根据转子的振动特性和试重块的位置来进行动平衡处理。
平衡设备则是指用于进行转子动平衡处理的设备和工具,包括平衡机、试重块和测量仪器等。
其次,转子动平衡国家标准的制定和实施对于提高转子动平衡的技术水平和标准化程度具有重要意义。
通过遵循国家标准,可以确保转子动平衡处理的准确性和可靠性,减少设备运行过程中的振动和噪音问题,延长设备的使用寿命,提高设备的安全性和稳定性。
同时,国家标准的实施也有利于促进转子动平衡技术的发展和推广,提高行业内从业人员的技术水平和专业素养,推动整个行业的健康发展。
最后,作为转子动平衡的从业人员,我们应当深入学习和理解转子动平衡国家标准,严格按照标准要求进行转子动平衡处理,确保设备运行的稳定性和安全性。
同时,我们也应当积极参与国家标准的修订和完善工作,提出自己的意见和建议,为转子动平衡国家标准的不断提高贡献自己的力量。
总之,转子动平衡国家标准是对转子动平衡技术和方法进行规范的重要文件,对于提高转子动平衡的技术水平和标准化程度具有重要意义。
我们应当深入学习和理解该标准,严格按照标准要求进行转子动平衡处理,为设备运行的稳定性和安全性贡献自己的力量。
转子动平衡标准转子动平衡是指旋转机械在运转过程中,通过对转子进行动平衡处理,使得旋转机械在高速旋转时减少振动,提高设备的稳定性和安全性。
转子动平衡标准是指对转子动平衡的要求和规定,是保证转子动平衡质量的重要依据。
首先,转子动平衡标准应包括转子动平衡的基本原理和方法。
在进行转子动平衡时,需要根据转子的结构特点和工作条件,选择合适的动平衡方法,如静平衡和动平衡。
静平衡是指在转子静止状态下,通过在转子上加质量或去除质量的方法,使得转子在旋转时不产生振动。
动平衡是指在转子旋转状态下,通过在转子上加质量或去除质量的方法,使得转子在高速旋转时减少振动。
了解这些基本原理和方法,对于制定转子动平衡标准具有重要意义。
其次,转子动平衡标准应包括转子动平衡的要求和指标。
转子动平衡的要求和指标是衡量转子动平衡质量的重要标准,包括平衡质量等级、振动限值、平衡精度等指标。
平衡质量等级是指根据转子的工作条件和使用要求,确定转子动平衡的质量等级,如精度等级和平衡质量等级。
振动限值是指在转子工作时,允许的最大振动值,超过振动限值将影响设备的安全性和稳定性。
平衡精度是指在进行转子动平衡时,实现的平衡质量和振动限值之间的关系,是衡量转子动平衡质量的重要指标。
最后,转子动平衡标准应包括转子动平衡的检测和评定方法。
转子动平衡的检测和评定方法是保证转子动平衡质量的重要手段,包括平衡试验、振动测试和平衡精度评定等方法。
平衡试验是指在进行转子动平衡后,对转子进行试验,验证转子的平衡质量和振动限值是否符合要求。
振动测试是指对转子进行振动测试,获取转子的振动数据,分析转子的振动特性和振动分布。
平衡精度评定是指根据平衡试验和振动测试的结果,对转子的平衡质量和振动限值进行评定,判断转子动平衡的质量是否符合标准要求。
总之,转子动平衡标准是保证转子动平衡质量的重要依据,包括转子动平衡的基本原理和方法、转子动平衡的要求和指标、转子动平衡的检测和评定方法等内容。
转子动平衡标准转子动平衡是指在旋转机械设备中,通过调整转子的质量分布,使得转子在高速旋转时减小振动,提高设备的运行稳定性和安全性。
转子动平衡标准是对转子动平衡工艺和质量要求的规范,对于保证设备正常运行和延长设备寿命具有重要意义。
一、转子动平衡的重要性。
转子动平衡是旋转机械设备运行过程中必须要解决的问题,因为转子在高速旋转时会产生不平衡力,导致设备振动加剧,甚至引发设备故障和事故。
而转子动平衡可以有效减小振动,降低设备的损耗,提高设备的可靠性和安全性,因此具有非常重要的意义。
二、转子动平衡的标准要求。
1. 质量分布均匀,转子的质量分布应该均匀,避免出现过重或过轻的部分,以减小不平衡力的产生。
2. 振动限制,转子在动平衡后的振动应该符合国家标准或设备制造商的要求,以保证设备在运行时振动不超出允许范围。
3. 动平衡精度,动平衡的精度应该符合设备制造商的要求,通常要求在动平衡后能够达到设备的设计要求。
4. 动平衡工艺,动平衡应该采用科学的工艺方法,包括动平衡设备的选择、试重计算、平衡质量计算等,以保证动平衡的有效性和可靠性。
5. 动平衡记录,对于动平衡的过程和结果应该进行记录,以便后续的跟踪和分析。
三、转子动平衡的方法。
1. 静平衡,通过在转子上加装试重块,使得转子在静止状态下达到平衡,通常适用于小型转子。
2. 动平衡,通过在动平衡机上进行动平衡试重,使得转子在高速旋转状态下达到平衡,适用于大型转子和高速转子。
3. 精密动平衡,采用精密的动平衡设备和工艺,以达到更高的动平衡精度要求。
四、转子动平衡的影响因素。
1. 转子结构,转子的结构形式和材料会影响动平衡的难易程度和效果。
2. 质量分布,转子的质量分布不均匀会导致不平衡力的产生,影响设备的运行稳定性。
3. 转子转速,转子的转速越高,不平衡力产生的影响越大,对动平衡的要求也越高。
4. 动平衡工艺,动平衡工艺的科学性和可靠性会直接影响动平衡的效果。
五、转子动平衡的应用领域。
实验原理与方法实验采用的CS-DP-10型动平衡试验机的简图如图1所示。
待平衡的试件1安放在框形摆架的支承滚轮上,摆架的左端与工字形板簧3固结,右端呈悬臂。
电动机4通过皮带带动试件旋转,当试件有不平衡质量存在时,则产生的离心惯性力将使摆架绕工字形板簧做上下周期性的微幅振动,通过百分表5可观察振幅的大小。
1. 转子试件2. 摆架3. 工字形板簧4. 电动机5. 百分表6. 补偿盘7. 差速器8. 蜗杆图1 CS-DP-10型动平衡试验机简图试件的不平衡质量的大小和相位可通过安装在摆架右端的测量系统获得。
这个测量系统由补偿盘6和差速器7组成。
差速器的左端为转动输入端(n1)通过柔性联轴器与试件联接,右端为输出端(n3)与补偿盘联接。
差速器由齿数和模数相同的三个圆锥齿轮和一个蜗轮(转臂H)组成。
当转臂蜗轮不转动时:n3=-n1,即补偿盘的转速n3与试件的转速n1大小相等转向相反;当通过手柄摇动蜗杆8从而带动蜗轮以n H转动时,可得出:n3=2n H-n1,即n3≠-n1,所以摇动蜗杆可改变补偿盘与试件之间的相对角位移。
图2所示为动平衡机工作原理图,试件转动后不平衡质量产生的离心惯性力F =ω2mr,它可分解为垂直分力F y和水平分力F x,由于平衡机的工字形板簧在水平方向(绕y轴)的抗弯刚度很大,所以水平分力F x对摆架的振动影响很小,可忽略不计。
而在垂直方向(绕x轴)的抗弯刚度小,因此在垂直分力产生的力矩M = F y·l =ω2mrlsinφ的作用下,摆架产生周期性上下振动。
1图2 动平衡机工作原理图由动平衡原理可知,任一转子上诸多不平衡质量,都可以用分别处于两个任选平面Ⅰ、Ⅱ内,回转半径分别为r Ⅰ、r Ⅱ,相位角分别为θⅠ、θⅡ,的两个不平衡质量来等效。
只要这两个不平衡质量得到平衡,则该转子即达到动平衡。
找出这两个不平衡质量并相应的加上平衡质量(或减去不平衡质量)就是本试验要解决的问题。

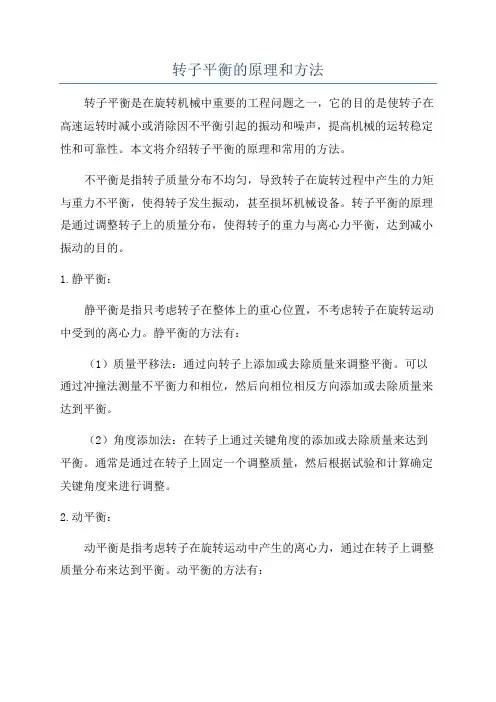

转子平衡的原理和方法转子平衡是在旋转机械中重要的工程问题之一,它的目的是使转子在高速运转时减小或消除因不平衡引起的振动和噪声,提高机械的运转稳定性和可靠性。
本文将介绍转子平衡的原理和常用的方法。
不平衡是指转子质量分布不均匀,导致转子在旋转过程中产生的力矩与重力不平衡,使得转子发生振动,甚至损坏机械设备。
转子平衡的原理是通过调整转子上的质量分布,使得转子的重力与离心力平衡,达到减小振动的目的。
1.静平衡:静平衡是指只考虑转子在整体上的重心位置,不考虑转子在旋转运动中受到的离心力。
静平衡的方法有:(1)质量平移法:通过向转子上添加或去除质量来调整平衡。
可以通过冲撞法测量不平衡力和相位,然后向相位相反方向添加或去除质量来达到平衡。
(2)角度添加法:在转子上通过关键角度的添加或去除质量来达到平衡。
通常是通过在转子上固定一个调整质量,然后根据试验和计算确定关键角度来进行调整。
2.动平衡:动平衡是指考虑转子在旋转运动中产生的离心力,通过在转子上调整质量分布来达到平衡。
动平衡的方法有:(1)加重方法:在转子的不平衡位置上添加补偿质量,使得转子的重心与轴线重合。
可以通过在试验台上对转子进行试验,根据不平衡力的大小和相位确定补偿质量的位置和大小。
(2)移动方法:通过移动转子上的质量来达到平衡。
可以通过试验台上的试验来测量不平衡力和相位,然后根据试验结果进行调整。
动平衡方法的选择主要取决于转子的形状和结构,以及不平衡力和相位的测量精度要求。
总结:转子平衡是保证旋转机械运转稳定性和可靠性的关键问题。
静平衡和动平衡是常用的转子平衡方法,静平衡主要通过质量平移和角度添加来实现,动平衡主要通过加重和移动来实现。
选择合适的平衡方法需要考虑转子的形状和结构,以及不平衡力和相位的测量精度要求。
通过转子平衡可以减小或消除不平衡引起的振动和噪声,提高机械设备的运转稳定性和可靠性。
转子动平衡原理转子动平衡是指在旋转机械中,为了减小振动、提高运行可靠性和安全性,采取的一种振动控制措施。
在转子动平衡中,我们需要了解转子动平衡的原理,以便更好地进行振动控制和调整。
首先,转子动平衡的原理是基于动力学平衡的概念。
在旋转机械中,转子受到离心力的作用,导致振动产生。
而通过动平衡的方法,可以使得转子在旋转时,离心力和振动力矩之间达到平衡,从而减小振动的幅度,提高机械的稳定性。
其次,转子动平衡的原理还涉及到质量不平衡的衡量和调整。
在实际应用中,我们需要通过测量和分析转子的质量不平衡情况,进而确定质量不平衡的位置和大小。
然后,通过在转子上增加或减少质量,来调整转子的质量分布,使得转子在旋转时达到平衡状态。
另外,转子动平衡的原理还包括动平衡的调整方法。
在进行转子动平衡时,我们可以采用静平衡和动平衡两种方法。
静平衡是通过在转子上增加或减少质量,使得转子在停止状态下达到平衡;而动平衡则是在转子旋转时,通过在转子上增加或减少质量,来达到动平衡状态。
这两种方法都是为了使得转子在旋转时达到平衡状态,减小振动幅度。
总的来说,转子动平衡的原理是基于动力学平衡的概念,通过衡量质量不平衡并进行调整,最终达到转子在旋转时的平衡状态,减小振动幅度,提高机械运行的稳定性和安全性。
在实际应用中,我们需要结合具体的转子结构和运行条件,采取合适的动平衡方法,以达到最佳的振动控制效果。
通过对转子动平衡原理的深入理解,我们可以更好地进行振动控制和调整,在旋转机械的设计、制造和运行中发挥重要作用。
同时,也能够提高我们对动力学平衡和振动控制的认识,为相关领域的研究和实践提供理论支持和指导。
技术讲课教案主讲人:罗仁波培训题目:《转子动平衡——原理、方法和标准》培训目的:多种原因会引起转子某种程度的不平衡问题,分布在转子上的所有不平衡矢量的和可以认为是集中在“重点”上的一个矢量,动平衡就是确定不平衡转子重点的位置和大小的一门技术,然后在其相对应的位置处移去或添加一个相同大小的配重。
内容摘要:动平衡前要确认的条件:1.振动必须是因为动不平衡引起。
并且要确认动不平衡力占振动的主导。
2.转子可以启动和停止。
3.在转子上可以添加可去除重量。
培训教案:第一章不平衡问题种类为了以最少的启停次数,获得最佳的平衡效果,我们不仅要认识到动不平衡问题的类型(静不平衡、力偶不平衡、动不平衡,如下图),而且还要知道转子的宽径比及转速决定了采用单平面、双平面还是多平面进行动平衡操作。
同时也要认识到转子是挠性的还是刚性的。
●●刚性转子与挠性转子✧对于刚性转子,任何类型的不平衡问题都可以通过任选的二个平面得以平衡。
✧对于挠性转子,当在一个转速下平衡好后,在另一个转速下又会出现不平衡问题。
当一个挠性转子首先在低于它的70%第一监界转速下,在它的两端平面内加配重平衡好后,这两个加好的配重将补偿掉分布在整个转子上的不平衡质量,如果把这个转子的转速提高到它的第一临界转速的70%以上,这个转子由于位于转子中心处的不平衡质量所产生的离心力的作用,而产生变形,如图10所示。
由于转子的弯曲或变形,转子的重心会偏离转动中心线,而产生新的不平衡问题,此时在新的转速下又有必要在转子两端的平衡面内重新进行动平衡工作,而以后当转子转速降下来后转子又会进入到不平衡状态。
为了能在一定的转速范围内,确保转子都能处在平衡的工作状态下,唯一的解决办法是采用多平面平衡法。
✧挠性转子平衡种类1.如果转子只是在一个工作转速下运转,小量的变形不会产生过快的磨损或影响产品的质量,那么可以在任意二个平面内进行平衡,使轴承的振动降低到最小即可。
2.如果一个挠性转子,只是在一个工作转速下工作,但是将转子的变形量降低到最小是极其重要的,这时最好采用多平面动平衡修正。
转子的动平衡的原理与应用1. 简介转子的动平衡是指通过采取一定措施,使转子在运行时不产生任何不平衡力和振动。
它是现代机械制造与运动控制领域中非常重要的一项技术。
本文将介绍转子动平衡的原理和应用。
2. 转子动平衡的原理转子的动平衡原理基于质量平衡的原理,即通过在转子上增加或减少质量,使其质心与转轴的旋转中心重合,从而达到平衡的目的。
其主要包括静平衡和动平衡。
2.1 静平衡静平衡是指转子在静止状态下达到平衡。
其原理是通过增加或减少质量来调整转子的质心位置,使转子的质心与转轴的旋转中心重合。
常用的静平衡方法有针对性地在转子上添加配重块或移动现有配重块的位置来实现。
2.2 动平衡动平衡是指转子在运行状态下达到平衡。
动平衡的原理是除了要考虑质心位置的平衡外,还需要考虑转子在运动过程中的离心力。
通常通过在转子上添加配重块,并根据转子的振动状态进行不断调整,使得转子在不同转速下均保持平衡。
3. 转子动平衡的应用转子动平衡技术广泛应用于各种旋转设备,例如发动机、涡轮机、风力发电机等。
其应用主要体现在以下几个方面:3.1 提高设备运行效率通过对转子进行动平衡调整,可以消除转子的不平衡力和振动,提高设备的运行效率。
减少振动还能延长设备的使用寿命,降低故障率,提高设备的可靠性和稳定性。
3.2 减少设备的噪音和振动转子不平衡会导致设备产生较大的噪音和振动,影响设备的正常运行和工作环境。
通过动平衡技术的应用,可以有效降低设备的噪音和振动水平,提升工作环境的舒适度。
3.3 保障人员和设备的安全转子不平衡会导致设备的部分或全部失衡,严重时可能引起设备的错位、破裂等安全事故。
动平衡技术的应用可以保障设备的安全运行,降低安全事故的发生概率,保护人员和设备的安全。
3.4 提高产品质量对于涉及高精度要求的产品,如精密仪器和高速旋转机械,过大的不平衡将导致产品质量下降。
通过精确的动平衡技术,可以使转子达到高精度平衡要求,提高产品的质量和工作效能。
转子动平衡原理方法和标准一、转子动平衡原理方法转子动平衡是指通过调整转子的质量分布,使转子在高速旋转时减小振动,提高转子的平衡性能。
转子动平衡原理方法主要包括静平衡法和动平衡法。
1. 静平衡法静平衡法是通过在转子上加质量来实现平衡,常用的方法有单面加质法和双面加质法。
单面加质法是在转子的一个平面上加质量,通过调整质量的位置和大小,使得转子在该平面上平衡;双面加质法是在转子的两个平面上分别加质量,通过调整两个质量的位置和大小,使得转子在两个平面上平衡。
2. 动平衡法动平衡法是通过在转子上进行试验,测量振动信号,然后根据振动信号的特征和数学模型,计算出需要调整的质量和位置,实现转子的平衡。
常用的方法有单面试重法、双面试重法和切除法。
单面试重法是在转子的一个平面上试重,通过试重的位置和大小,调整质量的分布,使得转子在该平面上平衡;双面试重法是在转子的两个平面上分别进行试重,通过试重的位置和大小,调整两个质量的分布,使得转子在两个平面上平衡;切除法是根据振动信号的特征,确定需要切除的质量位置,然后进行切除,实现转子的平衡。
二、转子动平衡标准转子动平衡的标准主要包括国际标准和国内标准。
国际标准主要有ISO1940《机械振动-旋转机械的平衡要求》和ISO2953《机械振动-旋转机械的平衡试验方法》。
ISO1940主要规定了旋转机械的平衡质量和平衡级别的要求,根据转子的质量和转速确定平衡质量的上限和平衡级别的要求;ISO2953主要规定了旋转机械的平衡试验的方法和要求,包括试重法和试切法的试验步骤和计算方法。
国内标准主要有GB/T 25709-2010《转子的平衡质量和平衡级别》和GB/T 3323-2005《旋转机械平衡试验方法》。
GB/T 25709-2010与ISO1940类似,主要规定了旋转机械的平衡质量和平衡级别的要求;GB/T 3323-2005与ISO2953类似,主要规定了旋转机械的平衡试验的方法和要求。
转子动平衡原理引言:转子是机械设备中常见的旋转部件,其平衡性对于设备的正常运行至关重要。
转子动平衡是指通过调整转子的质量分布,使其在旋转时不产生过大的振动。
本文将介绍转子动平衡的原理及其应用。
一、转子动平衡的原理1. 转子的不平衡转子在加工、装配、使用过程中,由于制造和安装的误差,会导致质量分布不均匀,产生不平衡。
这种不平衡会引起转子在旋转时产生振动,降低设备的工作效率,甚至损坏设备。
2. 转子动平衡的目标转子动平衡的目标是使转子的质量分布均匀,使得转子在旋转时不产生振动。
通过调整转子的质量分布,使得转子的重心与转轴的轴线重合,达到动平衡的状态。
3. 转子动平衡的原理转子动平衡的原理基于质量守恒和力矩平衡原理。
具体步骤如下:(1)确定转子的不平衡量通过测量转子在旋转时产生的振动,可以得到转子的不平衡量。
常用的测量方法有静态平衡和动态平衡。
(2)确定不平衡质量的位置根据转子的振动情况和测量数据,可以确定不平衡质量的位置。
一般来说,不平衡质量的位置与振动最大的位置相对应。
(3)调整转子的质量分布根据不平衡质量的位置,可以通过增加或减少质量来调整转子的质量分布。
常用的方法有在转子上加重或去重,或者在转子上粘贴平衡块等。
(4)检验转子的平衡性调整完转子的质量分布后,需要再次测量转子的振动情况,以验证转子是否达到了动平衡的状态。
如果振动仍然超过允许范围,则需要进一步调整。
二、转子动平衡的应用1. 旋转机械设备转子动平衡广泛应用于各种旋转机械设备,如发电机、风力发电机组、汽车发动机等。
通过进行转子动平衡,可以提高设备的工作效率,延长设备的使用寿命。
2. 航空航天领域在航空航天领域,转子动平衡更加重要。
转子的不平衡会导致飞机或火箭在高速飞行时产生振动,影响飞行的安全性和稳定性。
因此,对于飞机或火箭的发动机和旋翼等转子部件,需要进行精密的动平衡调整。
3. 制造业在制造业中,转子动平衡也是一个重要的工艺环节。
例如,汽车制造中的发动机转子、空调制造中的风扇转子等,都需要进行动平衡调整,以保证产品的品质和性能。
转子动平衡标准转子动平衡是指在运转时,转子的质量分布和转动轴线之间的关系达到一定的要求,使得转子在高速旋转时不会产生过大的振动和噪音,保证设备的安全稳定运行。
转子动平衡标准是对转子动平衡质量进行评定和检验的依据,是保证转子动平衡质量的重要技术文件。
转子动平衡标准主要包括以下几个方面的内容:1. 转子动平衡的基本原理和要求,转子动平衡是通过改变转子的质量分布,使得转子的质心与转动轴线重合,达到动平衡状态。
转子动平衡要求在设计、制造和安装过程中严格按照相关标准和规范进行,确保转子在运行时不会产生不必要的振动和噪音。
2. 转子动平衡的分类和标准,根据转子的结构和用途不同,转子动平衡可分为静平衡和动平衡。
静平衡是指转子在静止状态下的平衡,动平衡是指转子在运转状态下的平衡。
转子动平衡标准根据国家标准和行业标准进行制定,对于不同类型的转子有相应的平衡标准,确保转子动平衡质量的可靠性和稳定性。
3. 转子动平衡的检测方法和要求,转子动平衡的检测是保证转子动平衡质量的重要环节,主要包括静平衡和动平衡的检测方法和要求。
静平衡检测主要通过静平衡试验台进行,动平衡检测主要通过动平衡机进行,确保转子在制造和安装过程中达到设计要求的平衡质量。
4. 转子动平衡的标准化管理,转子动平衡标准化管理是指对转子动平衡过程中的各项技术要求和管理措施进行规范化和标准化,确保转子动平衡质量的稳定性和可靠性。
标准化管理涉及到转子动平衡的设计、制造、安装和维护等全过程,对转子动平衡质量进行全面管理和控制。
5. 转子动平衡的应用和推广,转子动平衡标准的制定和实施,对于提高设备的运行效率和安全性具有重要意义。
通过转子动平衡标准的应用和推广,可以有效减少设备的振动和噪音,延长设备的使用寿命,提高设备的生产效率和品质。
综上所述,转子动平衡标准是对转子动平衡质量进行评定和检验的依据,是保证设备安全稳定运行的重要技术文件。
通过严格执行转子动平衡标准,可以有效提高设备的运行效率和安全性,促进设备制造和维护技术的进步和发展。
电机转子动平衡机电机转子动平衡机:原理、应用与发展引言在各种机械加工设备中,电机是一种最为常见且重要的设备之一。
然而,长期运转可能会导致电机转子发生不平衡现象,从而引发许多问题,例如噪音、振动和磨损加剧等。
为了解决这个问题,电机转子动平衡机应运而生。
本文将介绍电机转子动平衡机的原理、应用以及当前的发展趋势。
一、原理1.1 转子不平衡的原因转子不平衡往往是由于材料的不均匀分布、加工误差、制造工艺等原因造成的。
转子不平衡会导致电机运行时产生振动,进而引发噪音和寿命缩短等问题。
1.2 动平衡的原理动平衡是通过改变转子上的质量分布,使得转子的质量中心与转轴中心完全重合,减小或消除转子的不平衡现象。
通常采用在转子上安装质量均匀分布的配重块的方法进行动平衡。
二、应用2.1 电机制造业电机在制造业中广泛应用,而电机转子动平衡机正是电机制造业中一个不可或缺的设备。
动平衡机能够对电机转子进行高精度的动平衡操作,确保电机在高速运转时的平稳性、可靠性和安全性。
2.2 汽车行业在汽车行业中,各种电机装置广泛应用于车辆的发动机、悬挂系统、制动系统等,并且电机的平衡性对汽车的性能和稳定性也有着重要影响。
电机转子动平衡机可以对汽车电机转子进行精确的动平衡处理,提高汽车的性能和驾驶的舒适性。
2.3 能源行业随着清洁能源的快速发展,各种风力发电机和水力发电机的应用也越来越广泛。
电机转子动平衡机在这些发电机的制造和维修过程中起着至关重要的作用。
通过对转子的动平衡处理,可以提高发电机的效率和工作稳定性,降低能耗和维修成本。
三、发展趋势3.1 自动化技术应用随着工业自动化技术的不断进步,电机转子动平衡机也将向更高的自动化水平发展。
采用电子控制和传感器技术,通过计算机控制定位和配重的操作,实现更快速、准确的动平衡过程。
3.2 智能化发展未来电机转子动平衡机还将向智能化方向发展。
通过引入人工智能和机器学习算法,电机转子动平衡机可以根据不同类型的电机和转子进行自适应的动平衡,提高工作效率和平衡性能。
转子动平衡的原理
转子动平衡是指通过一定的手段,使机械系统内部的旋转部件转子达到平衡状态的过程。
在机械系统运行过程中,由于零部件加工精度、装配误差、磨损等原因,导致转子存在不平衡现象,这会引起不稳定振动、噪音增大,甚至严重时会影响系统的正常运行。
为了消除转子的不平衡,常用的方法是动平衡。
动平衡的原理基于质量平衡原理,即通过在产生不平衡的位置上增加适当质量,以使转子整体得到平衡。
首先,对转子进行初始平衡。
通过附加质量的方法,将转子的几何中心与运动中心重合。
这可以通过在转子两端或中间加上少量质量,使转子在不转动时达到平衡状态。
其次,进行动平衡调整。
在转子转动时,通过动态测量和分析转子的振动情况,确定不平衡存在的位置和大小。
然后,按照转子的几何结构和质量分布规律,在不平衡位置上精确加上适当的补偿质量。
这样,当转子继续转动时,由于补偿质量的存在,使得转子的不平衡得到补偿,达到平衡状态。
在实际操作中,动平衡通常采用静电平衡法、重力平衡法或传感器测量法。
静电平衡法是通过在转子的高速旋转中测量引起由于离心力而引起的偏移,利用高压静电力的原理对转子进行平衡。
重力平衡法则是通过在转子旋转时测量转子自重倾斜的角度进行平衡调整。
传感器测量法则利用加速度传感器或振动传感器等测量装置,测量转子振动情况进行分析和调整。
综上所述,转子动平衡的原理是通过质量平衡的方法,在转子的不平衡位置上增加适当的补偿质量,达到消除不平衡、使转子达到平衡状态的目的。
转子的动平衡的原理和应用1. 转子动平衡的原理转子的动平衡是指在旋转过程中保持转子的质量分布均匀,使得转子在高速运行时减小振动,提高设备的工作效率和稳定性。
转子动平衡的原理主要有以下几点:•转子质量中心计算:转子动平衡的第一步是计算转子的质量中心位置。
质量中心即转子的重心位置,通过计算转子各个部分的质量和其相对应的坐标位置,可以确定转子的质量中心位置。
•质量不平衡计算:转子动平衡的主要目的是消除质量不平衡。
质量不平衡是指转子在旋转过程中的质量分布不均匀,造成转子产生振动。
质量不平衡可以通过计算转子各个部分的质量和距离质量中心的距离,然后将质量不平衡量化表示出来。
•平衡质量的确定:根据转子的质量不平衡量,确定平衡质量大小和位置。
平衡质量可以通过在转子上添加或移除质量来实现。
通过平衡质量的添加或移除,可以使得转子达到平衡状态,减少振动,提高转子的工作效率。
2. 转子动平衡的应用2.1 机械设备领域在机械设备领域中,转子的动平衡应用非常广泛。
以下是一些常见的应用场景:•发动机动平衡:发动机是一种高速旋转的设备,发动机的动平衡对于保证发动机的稳定运行非常关键。
通过对发动机转子进行动平衡可以降低发动机的振动和噪音,延长发动机的使用寿命。
•轴承动平衡:轴承在机械设备中承受着重要的转动负荷,如果轴承转子存在不平衡问题,会导致轴承的寿命缩短,同时也会增加机械设备的振动和噪音。
通过对轴承转子进行动平衡可以提高轴承的工作效率和稳定性。
2.2 汽车制造业在汽车制造业中,转子的动平衡也有着重要的应用:•发电机转子动平衡:汽车发电机是为汽车提供电力的重要设备,发电机转子的动平衡对汽车的电力供应稳定性和汽车的振动有着直接影响。
通过对发电机转子进行动平衡可以提高发电机的工作效率和稳定性。
•汽车轮胎动平衡:汽车行驶过程中,轮胎的动平衡是确保汽车正常行驶和提高乘坐舒适性的重要因素。
通过对轮胎的动平衡可以减少汽车在高速行驶过程中的抖动和噪音,保证汽车行驶的平稳性和安全性。
电动机转子动平衡技术及应用电动机作为工业生产中重要的动力装置,对转子的平衡有着严格的要求。
转子的不平衡会导致振动、噪音和损坏等问题,影响电机的性能和寿命。
因此,电动机转子动平衡技术的研究和应用具有重要意义。
本文将介绍电动机转子动平衡技术的原理和方法,并探讨其在不同领域中的应用。
一、电动机转子动平衡技术原理电动机转子动平衡技术旨在使转子在高速旋转时达到较低的振动和噪音水平,以及良好的稳定性和可靠性。
其原理主要包括静平衡和动平衡两个方面。
1. 静平衡静平衡是指在静止状态下,转子各部分质量的重心都位于转轴的同一直线上,即质心与转轴中心重合。
静平衡是做转子动平衡的前提,只有在静平衡的基础上才能进行动平衡。
2. 动平衡动平衡是指在高速旋转状态下,通过在转子上加上适当的质量来消除或减小振动。
动平衡的核心思想是通过改变质量分布来消除或减小转子的非均衡力矩,以实现转子的平衡。
二、电动机转子动平衡技术方法电动机转子动平衡技术主要包括静平衡和动平衡两个环节,常用的方法有静平衡试重法、动平衡试重法和理论计算法。
1. 静平衡试重法静平衡试重法是通过在转子上试重来实现静平衡,具体步骤如下:(1)固定转子:使用夹具或专用装置将转子固定在平衡台上。
(2)测量基准:通过加重试验,找到不平衡试重的基准面。
(3)试重:在不平衡基准面上加上适当的质量,进行试重,直到试重质量所在的位置与基准面平衡。
(4)精确定位:使用高精度定位装置将试重质量固定在转子上。
(5)检验:通过测振仪或其他设备检验转子平衡是否达到要求。
2. 动平衡试重法动平衡试重法是在转子高速旋转状态下,根据试重法的原理进行的平衡方法。
(1)测量基准:同静平衡试重法。
(2)预试重:根据试重法的原理,通过在试重面上加上一个预期试重质量,调整转子的不平衡状况。
(3)试重平衡:在试重面上进行试重调整,直到转子平衡达到要求。
(4)精确定位:同静平衡试重法。
(5)检验:同静平衡试重法。
技术讲课教案
主讲人:范经伟
技术职称(或技能等级):高级工所在岗位:锅炉辅机点检员
讲课时间: 2011年 06月24日
培训题目:《转子动平衡——原理、方法和标准》
培训目的:
多种原因会引起转子某种程度的不平衡问题,分布在转子上的所有不平衡矢量的和可以认为是集中在“重点”上的一个矢量,动平衡就是确定不平衡转子重点的位置和大小的一门技术,然后在其相对应的位置处移去或添加一个相同大小的配重。
内容摘要:
动平衡前要确认的条件:
1.振动必须是因为动不平衡引起。
并且要确认动不平衡力占
振动的主导。
2.转子可以启动和停止。
3.在转子上可以添加可去除重量。
培训教案:
第一章不平衡问题种类
为了以最少的启停次数,获得最佳的平衡效果,我们不仅要认识到动不平衡问题的类型(静不平衡、力偶不平衡、动不平衡),而且还要知道转子的宽径比及转速决定了采用单平面、双平面还是多平面进行动平衡操作。
同时也要认识到转子是挠性的还是刚性的。
刚性转子与挠性转子
对于刚性转子,任何类型的不平衡问题都可以通过任选的二个平面得以平衡。
对于挠性转子,当在一个转速下平衡好后,在另一个转速下又会出现不平衡问题。
当一个挠性转子首先在低于它的70%第一监界转速下,在它的两端平面内加配重平衡好后,这两个加好的配重将补偿掉分布在整个转子上的不平衡质量,如果把这个转子的转速提高到它的第一临界转速的70%以上,这个转子由于位于转子中心处的不平衡质量所产生的离心力的作用,而产生变形,如图10所示。
由于转子的弯曲或变形,转子的重心会偏离转动中心线,而产生新的不平衡问题,此时在新的转速下又有必要在转子两端的平衡面内重新进行动平衡工作,而以后当转子转速降下来后转子又会进入到不平衡状态。
为了能在一定的转速范围内,确保转子都能处在平衡的工作状态下,唯一的解决办法是采用多平面平衡法。
挠性转子平衡种类
1.如果转子只是在一个工作转速下运转,小量的变
形不会产生过快的磨损或影响产品的质量,那么
可以在任意二个平面内进行平衡,使轴承的振动
降低到最小即可。
2.如果一个挠性转子,只是在一个工作转速下工
作,但是将转子的变形量降低到最小是极其重要
的,这时最好采用多平面动平衡修正。
3.如果一个转子必须在一个宽广的转速范围内都
能平稳地工作,即该转子在低转速时是刚性的,
在高转速时是挠性的,这时最好采用多平面动平
衡修正。
临界转速
当转子的转速达到自身产生弯曲共振时的转速,称为临界转速。
转子经过临界转速时,转子产生的弯曲振型数,取决转子转速与转子自振频率相一致的数量。
一般来说转子的转速低于它的自振频率的70%时,认为它是一个刚性转子,而高于它的自振频率的70%时,认为它是一个挠性转子。
由于转子的转速升高通过它的自振频率而产生弯曲或变形时,转子的重心就会偏离转子的转子的转动中心线,产生新的不平衡状态。
第二章如何识别动不平衡问题
不平衡问题的主要特征
振动频谱典型特征:不平衡问题通常是较高的转频振动占主导,一般其转频振动成份大于或等于其通频振动的80%以上。
不平衡力具有一定的方向性,离心力在径向基本是均匀的,轴及支承轴承的运动轨迹近似为一个圆,然而,由于轴承座的垂直支承刚度大于水平方向,所以正常的轴及支承轴承的运动轨迹为椭圆,即正常情况下水平方向振动要比垂直方向振动大到2倍,若超出这个范围,可能存在其它问题,特别是可能存在共振问题。
径向与轴向振动比较,当是不平衡问题占主导时,径向振动(水平和垂直)要比轴向方向的振动大得多(悬臂转子除外)。
悬臂转子不平衡问题的方向性,通常情况下,径向和轴向振动都比较大,它是静不平衡和力偶不平衡同时存在,所以通常情况下需要二平面进行平衡修正。
有不平衡振动问题转子,其振动相位是稳定和可重复的。
不平衡问题会促使共振幅值增大,如果转子的工作转速比较靠近其系统自振频率处的共振点时,少量的不平衡振动会增大10到50倍。
转子不平衡问题的相位表现,在转子输入、输出端轴承水平方向测量得到的相位差与在转子输入、输出端轴承垂直方向测量得到的相位差基本相等(+/-30°)否则主要问题
不是动平衡问题。
例如,如果在一个电机的输入、输出端轴承水平方向测量得到的振动相位差为30°,而在其输入、输出端轴承垂直方向测量得到的振动相位差近似为150°,则工程师企图对这个转子实施动平衡操作,似乎是在浪费时间。
第三章引起转子不平衡的原因
装配错误,安装时一个零件的质量中心线与转动中心线不重合。
铸造气孔
装配误差
半键问题
转子变形,由于残余应力、受热不均等引起转子变形。
转子上有沉积物
设计不均称,如电动机转子绕线一侧与另一侧是不均称的。
由以上原因引起转子某种程度的不平衡问题,分布在转子上的所有不平衡矢量的和可以认为是集中在“重点”上的一个矢量,动平衡就是确定不平衡转子重点的位置和大小的一门技术,然后在其相对应的位置处移去或添加一个相同大小的配重。
第四章动平衡操作的重要性
由于动不平衡产生的力,若不予以修正,在转动设备中具有很强的破坏性,不仅对支承轴承产生损坏,也会引起机器基础开裂,焊缝开裂,同时由于不平衡引起的过大的振幅造成产品质量下降。
由于不平衡产生的离心力取决于转子的转速和重点的重量。
第五章现场动平衡技术
一般来说,对大多数转动设备,最好是在现场进行动平衡操作,这是因为现场进行动平衡操作是在实际的操作条下、实际的工作转速下进行,并且转子是在自身支承轴承和基础之上。
三点现场动平衡操作法
1、以工作转速启动转子,测量和记录原始振动幅值为O’。
例如,O’=6 mils(152um)
2、以O’为半径,画圆,如图1所示。
3、停下转子,在转子上取三个点“A”、“B”和“C”,相隔近似120°。
不一定是很准确的120°,然而三点相隔的角度必须是已知的,在我们的例子中如图2所示,“A”点是起点标注为0°。
其它点标注如图2所示。
4、选择一块合适的试重,安装到转子点“A”处,此处可参考计算试加重的公式。
例如,试加重(TW)= 10 ounces (283.5克)
5、启动转子达到正常工作转速,测量并记录此时的振动幅值记为 O’+T1。
在我们的例子中 O’+T1=4 mils(102um)。
6、如图3所示,以A点为圆心,以O’+T1为半径做圆。
在我们的例子中以点“A”为圆心,以O’+T1=4 mils为半径做圆。
7、停下转子,将在A点处所加的试重移到B点处。
8、启动转子达到正常工作转速,测量和记录新的振动幅值记为O’+T2。
在我们的例子中 O’+T2=8 mils(203um)。
9、以B点为圆心,以O’+T2为半径做圆。
在我们的例子中此圆半径为O’+T2=8 mils(203um)如图4所示。
10、停下转子将在B点处的试加重量移到C点处。
11、启动转子达到正常工作转速,测量和记录新的振动幅值记为O’+T3。
在我们的例子中 O’+T3=11 mils(279um)。
12、以C点为圆心,以O’+T3为半径做圆。
在我们的例子中此圆半径为O’+T3=11 mils(279um)如图5所示
注,如图5所示,从A、B、C绘制的三个圆相交于点D。
13、从原始振幅圆的圆心“O”按图6所示方式画直线OD,该直线标记为“T”。
14、使用与画原始振动圆时相同的比例,测量直线段“T”的长度。
在我们的例子中,经过测量后,此“T”直线的长度为5.25in (133mm)。
15、使用下面的公式,计算修正重量:
CW=TW(O’/T)
式中:CW=修正重量
TW=试加重量
O’=原始不平衡振幅读数
T =测量的结果矢量
在我们的例子中,计算结果如下:
CW=TW(O’/T)
CW=10oz×()
CW=11.4oz
或
CW=TW(O’/T)
CW=283.5克×(152/133)
CW=323克
16、按图7所示,使用量角器,测量直线“T”与直线“OA”之间的角度,此角度即是修正重量相对于转子上的“A”点的安装角度。
在我们的例子中,这个角度经测量得41°。
17、停下转子,从“C”点处拆下试加重。
18、按在第15步中经过计算确定的配重,安装到经过第16步确定的角度处。
在我们的例子中,经计算的配重为11.4oz(323克),将其安装到转子上从“A”点处,顺时针转过41°的位置处,如图8所示。
按照上述说明,将计算的修正重量加到经计算的角度处后,此转子应该到此平衡完毕。
