第3课时 等值线图的判读

等值线图的一般判读方法

[知识点拨]

1.等值线图的判读步骤

堪察加半岛地形图

2.等值线的判读原则

(1)题眼原则

判读等值线图，要看以下几个方面的内容：图名、延伸方向、等值线的疏密、数值及等值距、弯曲状况、局部小范围的闭合等。

(2)数值原则

①同线等值，邻线可等值也可差一定值。

②对于两点间的数值差，有如下三种情况：a.两点都在等值线上，则两点数值确定，直接用两点的数值相减。b.如果一点在线上，一点不在，则在线上的点数值确定，不在线上的点数值不确定，因而求出的数值差是一个范围。c.如果两点都不在线上，则数值都为一个范围，因而求出的差值也为一个范围，且两个范围相减时，其中一个范围的大值减另一个范围的小值，其小值减另一个范围的大值。学，科网

例：如图，A点数值为100，B点数值范围为100～200，C点数值范围为200～300，D点数值为400，则A、B两点的差值为0～100；A、D两点差值为300；B、C两点差值为0～200。 (3)弯曲原则

若等值线有弯曲，在某处向“高值”方向凸出，表明该处数值比其两翼偏“低”，即为低值区；同理，等值线在某处向“低值”方向凸出，表明此处数值比其两翼偏“高”，即为高值区。

例：如图所示，A处数值比其两翼低，B处数值比其两翼高。

a.若为等高线，A处“偏低”为山谷；B处“偏高”为山脊。

b.若为等压线，A处“偏低”为低压槽；B处“偏高”为高压脊。

c.若为某海域等温线，A处“偏低”表示有寒流流经；B处“偏高”表示有暖流流经。

(4)等值线的闭合原则

有闭合曲线位于两等值线间，若闭合曲线数值与其中的高值相等，则曲线内的数值高于这个高值且不超过一个等值距；若闭合曲线值与其中的低值相等，则曲线内的数值低于这个低值且不超过一个等值距，即“高高低低”原则。

如下图中闭合等值线在600和800之间，如果A点所在等值线的数值是800，则B点的数值大于800小于1 000，如果A点所在等值线的数值是600，则B点的数值大于400小于600。

.

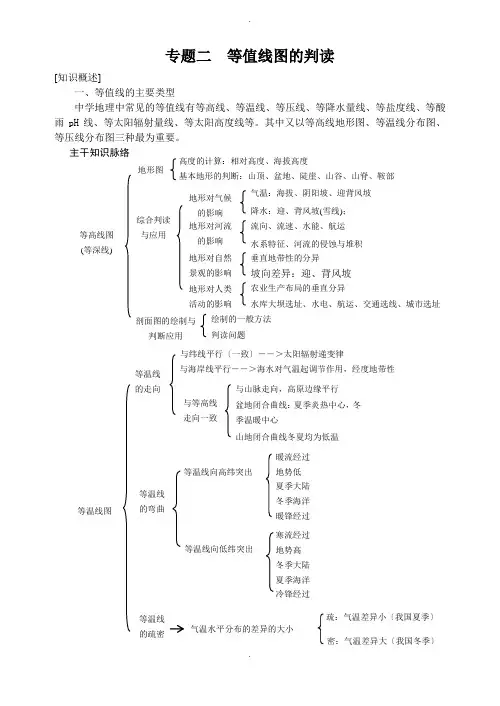

. 专题二 等值线图的判读

[知识概述]

一、等值线的主要类型

中学地理中常见的等值线有等高线、等温线、等压线、等降水量线、等盐度线、等酸雨pH线、等太阳辐射量线、等太阳高度线等。其中又以等高线地形图、等温线分布图、等压线分布图三种最为重要。

主干知识脉络

等高线图

(等深线) 地形图 高度的计算：相对高度、海拔高度

基本地形的判断：山顶、盆地、陡崖、山谷、山脊、鞍部

综合判读

与应用 地形对气候的影响 气温：海拔、阴阳坡、迎背风坡

降水：迎、背风坡(雪线)；

地形对河流的影响 流向、流速、水能、航运

水系特征、河流的侵蚀与堆积

地形对自然景观的影响 垂直地带性的分异

坡向差异：迎、背风坡

地形对人类活动的影响 农业生产布局的垂直分异

水库大坝选址、水电、航运、交通选线、城市选址

剖面图的绘制与判断应用 绘制的一般方法

判读问题

等温线图 等温线

的走向 与纬线平行〔一致〕――＞太阳辐射递变律

与海岸线平行――＞海水对气温起调节作用，经度地带性

与等高线走向一致 与山脉走向，高原边缘平行

盆地闭合曲线：夏季炎热中心，冬季温暖中心

等温线向高纬突出

等温线

的弯曲

等温线向低纬突出 山地闭合曲线冬夏均为低温

暖流经过

地势低

夏季大陆

冬季海洋

寒流经过

地势高

冬季大陆

夏季海洋 暖锋经过

冷锋经过

等温线

的疏密 气温水平分布的差异的大小 疏：气温差异小〔我国夏季〕

密：气温差异大〔我国冬季〕 .

.

各种等值线的基本原理相似，了解其中一项，其它可以类推。如下表：

等值线 图示 等高线 等温线 等降水量线 等压线 等水温线 等盐度线

中心点高于两侧点，向数值小的方向凸出

　　　AA′A″BB′B″2021222323222120 山脊(分水线)(上图中南北虚线A) 气温比同纬度地区高(上图A高于A′、A″) 降水比附近地区多 高压脊(脊线) 暖流经过 盐度高于附近海域

中心点低于两侧点，向数值大的方向凸出

等值线图的判读可分如下步骤进行：一读图名；二读数值范围和极端值的大小；三读弯曲方向和延

伸方向；四读疏密程度；五读局部小范围闭合；六再结合具体相关知识进行解读。

“高高低低规律”：等值线向高值凸出数值为低，向低值凸出数值为高。

例：在等高线地形图上，等高线弯曲部位向高值凸出，则该部位所示地形为山谷（低），等高线向

低值凸出，则为山脊（高）；在海平面等压线分布图中，等压线凸出部分指向高值，形成的狭长区

域是低压槽，等压线凸出部分指向低值，形成的狭长区域是高压脊；在海平面等温线分布图中，等

温线凸出部分指向低值的区域为暖流流经海区，反之，为寒流流经海区；在海平面等盐度线分布图

中，等盐度线凸出部分指向低值的区域盐度偏高，反之，盐度偏低。

一、等高线图的判读

介绍几种主要地貌类型的等高线特征。

1、等高线的判读原则

（1）看等高线的数值。可读出任意一点的海拔高度，还可以看其极值，表示该区域海拔最大与最小

情况，进而显示该区域地势起伏的大小。如果没有数值注记，可根据示坡线（示坡线――为垂直于

等高线的短线）来判断。相邻两条等高线的数值大小存在三种可能（大于、等于或小于一个等高距）。

（2）看等高线的延伸方向。等高线的延伸方向为地形走向，与等高线垂直方向为坡度最陡方向，是

水流方向。

（3）看等高线的疏密程度。在等高距一定时，线愈密则坡度愈陡，水流愈急；若某坡面等高线高处

密，低处疏，则为凹坡，反之为凸坡。

（4）看等高线的形状。一组等高线如向地势低的方向凸，则此处地形为山脊；相反则为山谷。

（5）看局部小范围闭合等高线。如在相邻两条等高线的中间，又增加了一条闭合的等高线，则表示

其高度不在正常范围内，新增等高线的数值必定等于相邻两条等高线的数值之一，等高线内的高度

特点是：大于大的或小于小的。

2、五种基本地形的判断

类型

海拔

相对高度

等高线特征

平原

低于200米

极小

等高线注记数值在200米以下，分布十分稀疏

等值线图的判读与应用

1 1.等值线的共性特征

（1）同线等值：据此可比较不同点的数值大小。

（2）等值距相同：要根据图中提供的数据，判读相邻两条等值线的差值（可多看两组）。

（3）等值线是闭合曲线，但在一幅图中因受图幅限制，某等值线不一定闭合。

（4）等值线不相交（除陡崖外）。

2．等值线的判读规律

(1)一般在同一幅等值线图中，相邻两条等值线的差值相同或者为零。

(2)一般等值线两侧的数值不同，一侧高于该等值线数值，另一侧则低于该数值。

(3)相邻两条等值线之间存在闭合线，则其值可与其中某一等值线相同：若其值与低值相同，则线内数值比低值低；若其值与高值相同，则线内数值比高值高。即大于大值，小于小值。

(4)等值线向数值大的方向弯曲的地方(部位)数值小，向数值小的方向弯曲的地方(部位)数值大。

3．等值线图的判读步骤

等值线图的判读首先要看图名，明确等值线图上所要反映的地理事物，认清地图上的方向和所处的地理位置。其次要熟练把握图示的内容。等值线图要从观察等值线的疏密，了解等值线的间距，比较等值线的数据，分析等值线的走向，注意等值线的弯曲，掌握重要的等值线六个方面进行判读。

4.三种常见等值线图的判读要领

判读等值线图要“五读一分析”。即读数值范围和极值、读延伸方向、读疏密程度、读弯曲方向、读局部小范围闭合等值线、分析成因。如下表：

【即时演练】

读右图，完成1-2题。 等高线 等温线 等压线

数值范围和极值 ①区域地势起伏大小

②海拔最大、最小值 ①所在南北半球：向北递减为北半球；向南递减为南半球②区域气温差的大小 ①判断高低气压中心②区域气压差大小

延伸方向 地形走向 ①与纬线平行(太阳辐射)

②与海岸线平行(海陆位置)

③与等高线平行(地形地势)

疏密程度 ① 坡度陡缓：密陡疏缓

②坡面凸凹：凹坡是高密低疏；凸坡是高疏低密 ①温差大小：密大疏小
