专题二等值线图的判读【知识概述】一、等值线的主要类型中学地理中常见的等值线有等高线、等温线、等压线、等降水量线、等盐度线、等雨pH线、等太阳辐射量线、等太阳高度线等。
其中又以等高线地形图、等温线分布图、等压线分布图三种最为重要。
主干知识脉络「高度的计算：相对高度、海拔高度地形图円/ I基本地形的判断：山顶、盆地、陡崖、山谷、山脊、鞍部等高线图（等深线）综合判读及应用＜地形对气候的影响地形对河流的影响地形对自然景观的影响地形对人类活动的影响「气温：海拔、阴阳坡、迎背风坡I降水：迎、背风坡（雪线）；「流向、流速、水能、航运I水系特征、河流的侵蚀与堆积r垂直地带性的分异I坡向差异：迎、背风坡r农业生产布局的垂直分异*水库大坝选址、水电、航运、交通选线、城市选址等温线图剖面图的绘制与判断应用绘制的一般方法I判读问题r与纬线平行（一致）一一＞太阳辐射递变律等温线与海岸线平行——＞海水对气温起调节作用，经度地带性'与山脉走向，高原边缘平行与等高线 *盆地闭合曲线：夏季炎热中心，走向一致冬季温暖中心山地闭合曲线冬夏均为低温［等温线向高纬突岀等温线的弯曲＜等温线向低纬突岀「暖流经过地势低夏季大陆冬季海洋暖锋经过「寒流经过地势高冬季大陆夏季海洋'冷锋经过等温线的疏密气温水平分布的差异的大小疏：气温差异小（我国夏季）密：气温差异大（我国冬季）「高、低气压中心＜高压脊和低压槽 脊线和槽线I 鞍部风向：气压梯度力、地转偏向力、磨擦力的合成风力：取决于等压线的疏密和等压距的大小 低压中心 ＞ 气旋 ＞低压槽 ＞气流交汇 ＞主、被 动风 ＞冷暖锋（1） 同一条等值线上数值相等。
（2） 等值线为闭合曲线。
等值线是封闭的曲线，无论怎样迂回曲折，必环绕成圈，但 在一幅图上由于受图幅限制，不一定能显示出其全部闭合状态。
（3） 两条等值线一般不能相交。
例如，在一般情况下，同一地点不会有两个高度，所 以等高线一般不相交、不重叠。
等值线图的判读整理：付茂坤等值线图是中学地图中较为普遍的一种专题地图，常见的有等温线图、等压线图、等高线图、等深线图、等震线图、等盐度线图、等降水量线图、等太阳高度线图、等太阳辐射线图等。
是历年高考的必考内容。
等值线图中，最重要的就是等温线、等压线和等高线图，其它各类等值线图的判读与分析方法均可借鉴这三者。
等值线图共同的判读方法：⒈分析等值线的数值、疏密和弯曲情况；⒉都适用“高低规律”——所谓“高”是指等值线的弯曲部位向高值凸出（即每条等值线弯曲的凸出部位指向等值线数值递增的方向），这时弯曲所示部位为相对低值区域；“低”与“高”相反，即等值线的弯曲部位向低值凸出，弯曲所示部位为相对高值区域。
⒊都要分析该等值线的影响因素。
一、等温线图的判读㈠概念：等温线图：表示温度的空间分布变化的图。
㈡分类：气温的等温线图和水温的等温线图。
㈢影响因素：太阳辐射（地理纬度）、下垫面（地形、地势）、海陆分布、大气环流、洋流等。
㈣判读方法：⒈判断南北半球：温度一般是从低纬度地区向高纬度地区递减。
⒉判断地形：山地：在闭合的等温线图上，越向中心，气温越低；盆地：在闭合的等温线图上，越向中心，气温越高。
⒊判断地势：地势高：在非闭合的等温线图中，地势高处气温比同纬度其他地区气温低，等温线向低纬度凸出；地势低：在非闭合的等温线图中，地势低处气温比同纬度其他地区气温高，等温线向高纬度凸出。
⒋判断海陆分布和季节：由于海水和陆地的热容量不同，等温线在海洋和陆地的分布（同纬度地区）正好相反。
北半球冬季（一月）：陆地上等温线向南凸出，海洋上等温线向北凸出；北半球夏季（七月）：陆地上等温线向北凸出，海洋上等温线向南凸出。
⒌判断大气环流：一般，等温线的排列和大气环流的方向往往是垂直的。
如我国夏季风等温线呈东北——西南向排列，与夏季风的风向（东南风）基本垂直；欧洲一月等温线呈西北——东南向排列，与西风（西南风）基本垂直。
⒍判断洋流流向和性质：流向：等温线的凸出方向就是洋流的流向；性质：等温线向高纬度方向凸出是暖流，等温线向低纬度方向凸出是寒流。
三种特殊又常见的等值线图的判读等值线图是地形地貌、气象预报、水文水资源等领域中常用的专业图像，其可视化的表达方式直观、易懂、具有极高的艺术欣赏价值。
通过等值线图，我们可以更好地了解其代表的数据分布规律和空间分布特征，从而为我们分析、预测和应对真实世界中的各种自然灾害和人类活动提供有力支撑。
在等值线图的应用中，有三种特殊又常见的等值线图，分别是温度变化图、气压变化图和等深线图。
以下将分别进行讲解其如何判读。
一、温度变化图温度变化图是在地球表面以等温线表示温度变化的图。
温度变化图是一种可以显示气压、潜热和地形对气温的影响的图像，它用不同颜色区分不同的温度区域。
判读方法：1. 首先，需要了解颜色与温度之间的关系，常见的颜色分别是红色、橙色、黄色、绿色、蓝色和紫色。
其中，红色代表高温，蓝色代表低温。
2. 通过颜色的变化，可以看出温度变化的趋势。
颜色深的地方表示温度高，颜色浅的地方表示温度低。
温度越高，物体的颜色就越暖色调。
3. 要结合地形线，分析高低温区域分布，将温度区分成等级，具体可以分为寒带、亚寒带、温带、亚热带、热带等。
二、气压变化图气压变化图是用等压线标出地表或海平面上的气压分布的图。
它是以等气压线表示气压变化情况的一种地图。
它能够直观地显现气压场在各个区域中的分布。
1. 首先，需了解等压线的特点。
等压线就是表示同一大气压强度的等值线，它们自由偏转，在高温和低温的边际区域形成闭合线。
等压线向着低压中心，围成曲线的方式显露出大气运动的分布。
2. 在分析等压线分布的时候，需要结合地形地貌的分布。
等压线从高向低排列，表示气压场的分布情况。
气压高的地方集中，等高线间隔近；气压低的地方分散，等高线间隔大。
3. 根据等压线的密集程度，来确定气压的大小。
间隔越近、等压线条数越多的区域气压越大，反之亦然。
三、等深线图等深线图是海洋和湖泊上应用广泛的一种使用等深线表示水深的图像，主要针对海底地形、湖泊地形起伏的地形地貌图。
三种特殊又常见的等值线图的判读等值线图是一种常见的数据可视化方式，不仅能够直观地展示数据的分布情况，还能够为数据分析提供辅助。
在等值线图中，等值线表示相同数值的数据点，而线的形状则能够直观地展示数据的变化趋势。
本文将介绍三种特殊又常见的等值线图的判断方法。
一、地形图在地理信息系统（GIS）中，地形图是一种展示地球表面高程变化的专业地图。
地形图可以通过等高线来展示高度信息，等高线也称作等值线。
等高线展示了地球表面在等高面上（可以理解为海拔相同的面）的高度变化情况。
在地形图中，等高线具有以下特点：1. 等高线的间距代表高度差在地形图中，等高线之间的间距表示高度变化的幅度。
如果等高线的间距较大，则代表高度变化幅度较大。
反之，如果等高线之间的间距较小，则代表高度变化较小。
2. 等高线的分布代表地形地貌在地形图中，等高线的分布形态代表地形地貌的形态。
比如，等高线交替上升和下降，则代表着山脉的形态。
如果等高线呈现出一定的闭环形态，则意味着存在山谷或盆地。
二、气压图气压图是一种展示大气压力变化的地图。
气压图是基于海平面上的气压，通过等压线来展示空气压力的变化。
等压线简单来说就是指相同压力的等值线，它可以反映出大气压力的变化。
在气压图中，等压线具有以下特点：2. 等压线的形状代表气压变化趋势在气压图中，等压线的形状可以反映出气压变化的趋势。
比如，等压线的形状如果呈现出环状，则表示存在一个气压中心。
此外，在气压图中，等压线的方向可以反映出气压变化的趋势。
三、生物地理区划图生物地理区划图是一种用来展示生物多样性的地图，它将地球表面按照生物多样性的特征划分成不同的生物群落区域。
在生物地理区划图中，等值线展示的是生物多样性的分布情况。
在该类型的地图中，等值线具有以下特点：1. 生物多样性越高等高线密集度越高生物地理区划图中，等值线的密集度可以反映出生物多样性的分布情况。
当等值线的密集度较高时，代表着该区域的生物多样性较高。
等值线图的判读(实用版)编制人：______审核人：______审批人：______编制单位：______编制时间：__年__月__日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如工作总结、述职报告、心得体会、工作计划、演讲稿、教案大全、作文大全、合同范文、活动方案、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!And, this store provides various types of practical materials for everyone, such as work summaries, job reports, insights, work plans, speeches, lesson plans, essays, contract samples, activity plans, and other materials. If you want to learn about different data formats and writing methods, please pay attention!等值线图的判读等值线图的判读等值线是某地理事物或现象数值相等的各点的连线。
高考地理知识总结等值线地图综合分析和判读高考天文备考系列(四)等值线地图综合剖析和判读等值线图是将某种天文事物或某种天文现象取其数值相等的点所做的连线图。
中学天文的等值线有很多类型，如等高线、等温线、等压线、等降水量线、等盐度线、等酸雨pH值线、等太阳辐射线、等太阳高度线、等时线、等深线、等潜水线、等物质线、降水变率等值线、等水温压线、等震线、等地价线等等。
其中等高线、等温线、等压线最重要。
天文事象的空间散布、空间演化以及天文各要素之间的相互联络都可以经过等值线图来展现。
它可以充沛考察先生的空间概念、空间想像，以及剖析计算才干，历年来高考都十分注重对等值线图的考察。
所以，了解等值线的基本特点，掌握等值线图的判读方法和综合剖析十分重要。
一、等值线的基本特点1.同一条等值线上的数值相等。
2.等值线为闭合曲线。
3.两条等值线普通不能相交。
等高线图上悬崖可以显示为重合形状。
4.相邻的两条等值线数值相等或差一个等值距。
二、判读的普通方法1.读数值一等值差(每相邻的两条线数值差相等或为0);变化规律(这是做题的基础)2.看疏密状况一了解影响要素3.看走向和形状一了解影响要素4.留意等值线的弯曲处—可添加辅佐线，变笼统为直观三.综合运用(一)、等高线地形图1.坡度效果：一看等高线疏密，密集的中央坡度陡，稀疏的中央坡度缓;二计算，坡度的正切=垂直相对高度/水平实地距离2.通视效果：经过作地形剖面图来处置，假设过两点作的地形剖面图无山地或山脊阻挠，那么两地可相互通视;留意凸坡(等高线上疏下密)不可见，凹坡(等高线上密下疏)可见;留意题中要求，剖析图中景观图是仰望或仰望可见。
3.引水线路：留意让其从高处向低处引水，以完成自流，且线路要尽能够短，这样经济投入才会较少。
4.交通线路选择：应用有利的地形地势，既要思索距离长短，又要思索路途颠簸(间距、坡度等)，普通是在两条等高线间绕行，沿等高线走向(延伸方向)散布，以增加坡度，只要必要时才可穿过一、两条等高线;尽能够少地经过河流，少建桥梁等，以增加施工难度和投资;防止经过断崖、沼泽地、沙漠等地段。
"等压线"、"等高线"、"等值线" 是地图、地形图等图形图像中常用的术语，它们表示相同数值的线。
具体来说，它们分别用于表示等压、等高和等值的线条。
以下是对这三种线的解释：
1.等压线（Contour Lines）：
–定义：等压线是表示相同气压水平面上的线。
在气象学中，等压线连接了地球上相同气压的点。
–用途：等压线通常用于气象图，例如天气地图，帮助人们理解气压分布和风向。
2.等高线（Contour Lines or Contour Map）：
–定义：等高线是表示相同海拔高度的线。
在地图上，等高线连接了地球表面上相同高程的点，形成一种连续的线。
–用途：等高线通常用于地形图，帮助人们理解地形的变化和山脉的轮廓。
等高线越靠近，表示地势越陡峭。
3.等值线（Contour Lines）：
–定义：等值线是表示相同数值的线，这个数值可以是任何测量的结果，比如温度、湿度、电位等。
–用途：等值线广泛应用于各种科学领域，例如气象学、地理学、物理学等。
在地图上，等值线帮助我们理解某一属性在空间上的分布。
在地图或图表上，这些线通过密集程度、颜色或标签来表示数值的大小。
通过观察这些线的形状和分布，我们可以更好地理解地球上不同区域的气候、地形、或其他测量结果。
高考地理等值线图的判读高考地理等值线图的判读一、考点释要所谓等高线，确实是把高度相等的点连接起来的线。
从地理意义上的等值线概念是等高线概念的延伸和拓宽。
包括等深线、等压线、等气温线（水温顺气温）、等盐度线、太阳辐射等值线、等降水线、人口等密度线、等震线、地层年龄等值线、大气中某种污染物分布的等值线……。
通过等值线的形式，能够从以下一些角度考查地理问题。
1、通过判读等高线来判定地势的种类（山地、盆谷、轮廓、山脊线、山谷线、悬崖）、坡度的陡与缓，确定山脉的走向，选择水库大坝的位置、修建公路线的走向选择、地势剖面图的绘制及工程土方的估量等。
2、通过判读等深线来判定海洋地势的种类如大陆架、海沟、海盆、海岭、海底火山等；甚至判定地势图所在的具体海域。
3、通过判读大气等压线来判定气压中心的名称：如气旋、反气旋、高压脊、低压糟、轮廓；判定不同部位的天气特点，风向与风力大小。
也能够从全球范畴的等压线图来判定典型的气压中心名称。
4、通过判读大气等温线来判定所在地的南北半球、季节与天气、以及该季节时大陆与海洋上的气压中心、季风盛行方向（亚州东部和南部）。
5、通过判读海洋等水温线判定洋流的性质，洋流的南北半球位置及大陆东西岸位置，以及洋流对环境的阻碍。
6、通过判读等深水线结合具体的地势轮廓判定山地的迎风坡与背风坡，具体离海远近、山脉走向等。
7、通过判读太阳辐射等值线，判定回答太阳辐射极大值、极小值显现的地区及缘故，分布的总体规律及对人类的阻碍。
8、通过判读等震线判定地表某点地震的烈度、震源位置及震中距等。
9、通过判读海底岩石年龄等值线判定海岭、海沟的位置，及海底张裂地带与碰撞地带的位置与走向。
10、通过判读人口密度等值线分析某地区人口分布的规律及其阻碍的自然、历史、社会、经济诸因素。
二、考题举要：1、读下面地势图、完成以下要求。
（1）、图中等高线所表示的地势种类是，判定理由是：海拔高度在米以上，以下；相对高度在米以下。

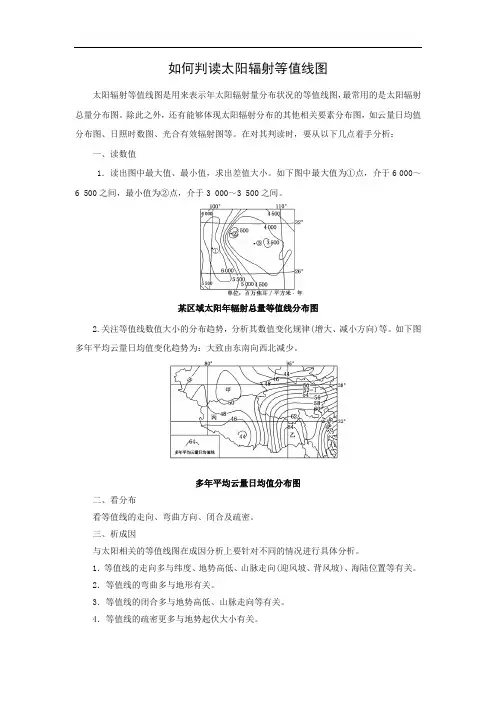

如何判读太阳辐射等值线图太阳辐射等值线图是用来表示年太阳辐射量分布状况的等值线图，最常用的是太阳辐射总量分布图。
除此之外，还有能够体现太阳辐射分布的其他相关要素分布图，如云量日均值分布图、日照时数图、光合有效辐射图等。
在对其判读时，要从以下几点着手分析：一、读数值1．读出图中最大值、最小值，求出差值大小。
如下图中最大值为①点，介于6 000～6 500之间，最小值为②点，介于3 000～3 500之间。
某区域太阳年辐射总量等值线分布图2.关注等值线数值大小的分布趋势，分析其数值变化规律(增大、减小方向)等。
如下图多年平均云量日均值变化趋势为：大致由东南向西北减少。
多年平均云量日均值分布图二、看分布看等值线的走向、弯曲方向、闭合及疏密。
三、析成因与太阳相关的等值线图在成因分析上要针对不同的情况进行具体分析。
1．等值线的走向多与纬度、地势高低、山脉走向(迎风坡、背风坡)、海陆位置等有关。
2．等值线的弯曲多与地形有关。
3．等值线的闭合多与地势高低、山脉走向等有关。
4．等值线的疏密更多与地势起伏大小有关。
5．影响太阳辐射强弱的因素：[温馨提示]太阳辐射强的地方，热量不一定丰富，如青藏高原，由于海拔高，空气稀薄，水汽、尘埃少，晴天多，太阳辐射强，光照充足；但由于空气稀薄，大气吸收的地面长波辐射很少，大气的保温作用弱，成为我国夏季气温最低的地区。
【典型例题】(2015·安徽高考)下图表示一年中大气上界单位面积水平面上每日接收到的太阳辐射随纬度的变化，单位为MJ/m2，图中阴影部分表示没有太阳辐射。
完成下面两题。
1.图中M日最接近( )A．春分日B．夏至日C．秋分日D．冬至日2.a、b两点太阳辐射差异的影响因素主要为( )A．太阳高度B．白昼长短C．海陆位置D．天气状况思维过程1．从文字中获取信息(1)大气上界单位面积水平面上每日接收到的太阳辐射受太阳高度角的影响。
(2)阴影部分表示没有太阳辐射，说明阴影部分对应的日期有极夜现象。
