声发射传感器

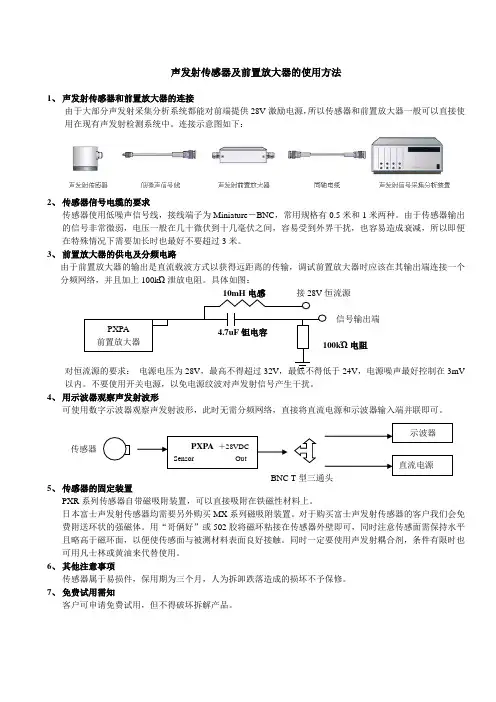

声发射传感器及前置放大器的使用方法1、 声发射传感器和前置放大器的连接由于大部分声发射采集分析系统都能对前端提供28V 激励电源，所以传感器和前置放大器一般可以直接使用在现有声发射检测系统中。

连接示意图如下：2、 传感器信号电缆的要求传感器使用低噪声信号线，接线端子为Miniature －BNC ，常用规格有0.5米和1米两种。

由于传感器输出的信号非常微弱，电压一般在几十微伏到十几毫伏之间，容易受到外界干扰，也容易造成衰减，所以即便在特殊情况下需要加长时也最好不要超过3米。

3、 前置放大器的供电及分频电路由于前置放大器的输出是直流载波方式以获得远距离的传输，调试前置放大器时应该在其输出端连接一个分频网络，并且加上100k Ώ泄放电阻。

具体如图：信号输出端Ώ电阻对恒流源的要求： 电源电压为28V ，最高不得超过32V ，最低不得低于24V ，电源噪声最好控制在3mV 以内。

不要使用开关电源，以免电源纹波对声发射信号产生干扰。

4、 用示波器观察声发射波形可使用数字示波器观察声发射波形，此时无需分频网络，直接将直流电源和示波器输入端并联即可。

传感器5、 传感器的固定装置PXR 系列传感器自带磁吸附装置，可以直接吸附在铁磁性材料上。

日本富士声发射传感器均需要另外购买MX 系列磁吸附装置。

对于购买富士声发射传感器的客户我们会免费附送环状的强磁体。

用“哥俩好”或502胶将磁环粘接在传感器外壁即可，同时注意传感面需保持水平且略高于磁环面，以便使传感面与被测材料表面良好接触。

同时一定要使用声发射耦合剂，条件有限时也可用凡士林或黄油来代替使用。

6、 其他注意事项传感器属于易损件，保用期为三个月，人为拆卸跌落造成的损坏不予保修。

7、 免费试用需知客户可申请免费试用，但不得破坏拆解产品。

BNC T。

声发射传感器工作原理
声发射传感器是一种用于测量声音强度的传感器。

其工作原理基于声音的震动性质和声波的传播。

当声波接触到传感器的振膜时，振膜会随之震动。

传感器内部的压电元件或电磁感应元件会将振动转换为电信号。

具体工作原理如下：
1. 压电式传感器：传感器的振膜上覆盖着一层压电材料，如石英或陶瓷。

当振膜受到声波的压力时，压电材料会发生变形，产生电荷。

这种电荷可通过电极传递到电路中，经过放大和滤波后，变成可测量的电压信号。

2. 电磁感应式传感器：传感器的振膜上包裹着一绕组，当振膜受到声波的压力时，绕组中的导线会感受到磁场的变化。

这个变化的磁场通过绕组产生感应电流，进而通过电路放大和滤波，转换为可测量的电压信号。

通常，声发射传感器配备有增益调节器和滤波器，这些设备能够调整传感器的灵敏度和去除不需要的频率成分。

这样，传感器可以适应不同的声音强度范围，并准确地测量声音的频率和强度。

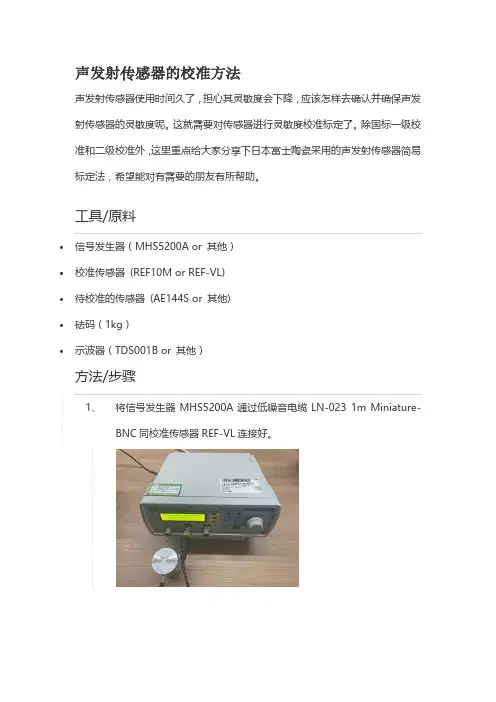

声发射传感器的校准方法
声发射传感器使用时间久了，担心其灵敏度会下降，应该怎样去确认并确保声发射传感器的灵敏度呢。

这就需要对传感器进行灵敏度校准标定了。

除国标一级校准和二级校准外，这里重点给大家分享下日本富士陶瓷采用的声发射传感器简易标定法，希望能对有需要的朋友有所帮助。

工具/原料
∙信号发生器（MHS5200A or 其他）
∙校准传感器(REF10M or REF-VL)
∙待校准的传感器(AE144S or 其他)
∙砝码（1kg）
∙示波器（TDS001B or 其他）
方法/步骤1
1、将信号发生器MHS5200A通过低噪音电缆LN-023 1m Miniature-
BNC同校准传感器REF-VL连接好。

2、将待校准的传感器AE144S底部涂上适量耦合剂后倒置压在校准传感
器REF-VL上，并通过低噪音电缆LN-023 1m Miniature-BNC同示波器TDS001B相连。

3、在待校准的传感器AE144S上方，放一个重量1kg的砝码。

4、将信号发生器的激励条件设置为：正弦波，电压5V，频率从20KHz逐
步调整至800KHz，步进频率推荐10kHz。

5、将示波器调试到最佳显示状态，观察示波器上的待校准传感器的接收电
压，多次循环变化，记录不同频率时实际电压输出值。

6、确认记录的电压值数据，最大电压值对应的信号频率，即为待校准传感
器的谐振频率。

7、将数据整理成频响曲线图，下记为日本富士陶瓷提供的传感器AE144S
的频响曲线图。

声发射传感器全介绍/目录声发射概述声发射传感器基础常用型号介绍声发射传感器使用其他问题压电陶瓷在受力产生变形时，其表面出现电荷，这种现象称为压电效应。

常用声发射传感器的工作原理，就是基于晶体元件的压电效应，将声发射波引起的被检件表面振动转换为电压信号，送入信号处理器，完成信号处理过程。

声发射传感器作为接收信号的敏感元件，在声发射系统中起到一个至关重要的桥梁作用。

传感器的谐振频率、本体噪音、温度稳定性、多传感器一致性等都会对信号的采集有着影响。

●谐振式声发射传感器一般由壳体、耦合面、压电元件、连接导线及接线端子组成；宽带型加入阻尼材料抑制部分谐振；内置放大型加入一个前置放大器；差动型有两压电元件组成；●将压电元件的负电极面用导电胶粘贴在底座上，另一面焊出一根很细的引线与高频插座的芯线连接，外壳接地；差动型采用对称的两压电元件，通过差分放大器消除共模信号；●压电元件通常采用锆钛酸铅陶瓷晶片，起到声电转换作用；耦合面起到绝缘和保护压电陶瓷的作用；金属外壳对电磁干扰起屏蔽作用；谐振式传感器宽带型传感器前置放大传感器差动型传感器常规类型声发射传感器定制声发射传感器差分型声发射传感器内置前放型声发射传感器小型声发射传感器超小型声发射传感器宽带型声发射传感器120dB高灵敏度声发射传感器空气耦合传感器高温、低温传感器防水绝缘型声发射传感器校准用可溯源声发射传感器传感器的选择应根据使用场景和被检测声发射信号来确定。

首先是了解检测声发射的频率范围和幅度范围，然后选择对有效声发射信号灵敏的传感器。

常用频率推荐：金属检测100-300kHz ，推荐型号AE144S/PXR15岩石/混凝土检测30-60kHz ，推荐型号AE503S/PXR04复合材料检测300kHz 以上，推荐型号AE304S/PXR30 局放检测，推荐型号AE503D 差动型声发射传感器确定尺寸、温度等必要条件用宽带型传感器测得信号频率段选用相对频率的谐振式传感器选型步骤A B C声发射传感器常见参数谐振频率：传感器对外部信号发生共振现象时的信号频率，传感器对该点的频率最灵敏。

声发射传感器原理嘿，朋友们！今天咱来唠唠声发射传感器原理这个有意思的玩意儿。

你说这声发射传感器啊，就好像是一个超级敏锐的小耳朵。

咱平时说话、做事发出的各种声音，它都能捕捉到呢！它就像是一个不知疲倦的小卫士，时刻站岗放哨。

想象一下，在一个大工厂里，各种机器都在轰轰隆隆地运转着，要是哪里出了点小毛病，发出了异常的声音，声发射传感器就能第一时间察觉到。

这就好比你在人群中，一下子就能听出你熟悉的朋友的声音一样。

它的工作原理呢，其实也不难理解。

当材料内部发生变化，比如出现了裂缝或者变形啥的，就会有声波产生。

这时候声发射传感器就开始发挥作用啦，它能把这些声波给抓住，然后转换成电信号。

这就像是一个神奇的转换器，把声音变成了能被我们看懂的数据。

你看啊，这声发射传感器是不是特别神奇？它就像是一个隐藏在幕后的小英雄，默默守护着各种设备的安全运行。

而且哦，它的应用范围那可广了去了。

在很多领域都能看到它的身影呢！比如在桥梁监测中，它能监测到桥梁结构的细微变化，要是有啥不对劲的，就能及时提醒人们注意。

这就像是给桥梁请了个私人医生一样。

在航空航天领域呢，它也能发挥大作用。

飞机上的各种部件那么多，要是有个小毛病没发现，那可不得了。

有了声发射传感器，就等于多了一双敏锐的眼睛，能随时盯着这些部件的状态呢。

咱平时生活中也能用到它呀！比如你家里的一些电器设备，要是能装上声发射传感器，那是不是感觉更安全更放心啦？总之，声发射传感器原理虽然听起来有点高深莫测，但其实理解起来也不难嘛。

它就像是我们生活中的一个好帮手，默默地为我们服务着。

难道不是吗？我们应该好好珍惜这个神奇的小玩意儿，让它为我们的生活和工作带来更多的便利和安全呀！你们说是不是这个理儿？。

Your Partner in Acoustic Emission声发射传感器Acoustic Emission Sensor一、声发射传感器的原理二、声发射传感器的分类三、压电声发射传感器的结构四、压电声发射传感器的特性五、声发射传感器的选择六、声发射传感器的使用及注意事项声发射传感器（AE Sensor ）的作用是接收材料或结构内部的声发射信号。

压力容器、储罐、热交换器、管道、反应器、航空推进器、核电站的设备等许多类型的结构都可以用声发射进行监测。

在所有的应用中，声发射传感器是连接结构与声发射仪之间的桥梁，所以，声发射传感器的性能对测试是非常重要的。

图1.1声发射检测系统的结构下面就声发射传感器的原理、分类、结构以及校准等方面进行综述，希望对大家认识了解和选择声发射传感器有一定的帮助。

一、声发射传感器的原理传感器将声发源在被探测物体表面产生的机械振动转换为电信号, 它的输出电压V(t,x)是表面位移波U(x,t)和它的响应函数T(t)的卷积: V(t,x)=U(t,x)T(t) 理想的传感器应该能同时测量样品表面位移(或速度)的纵向和横向分量,在整个频谱范围内(0～100MHz 或更大)能将机械振动线性地转变为电信号, 并具有足够的灵敏度以探测很小的位移(通常要求≤10-14m)。

目前人们还无法制造上述这种理想的传感器，现在应用的传感器大部分由压电元件组成，压电元件通常采用锆钛酸铅、钛酸铅、钛酸钡等多晶体和铌酸锂、碘酸锂等单晶体，其中，锆钛酸铅接收灵敏度高，是声发射传感器常用压电材料。

铌酸锂晶体居里点高达1200℃，常用作高温传感器。

Your Partner in Acoustic Emission二、声发射传感器的分类传感器是声发射检测系统的重要部分，是影响系统整体性能重要因素。

传感器设计不合理，或许使得接受到的信号和希望接受到的声发射信号有较大差别，直接影响采集到的数据真实度和数据处理结果。

GtCalib AE 声发射传感器二级校准系统
声发射传感器在工业、科研实际应用中绝大部分是经过二级校准传感器，灵敏度是声发射传感器的一个重要特性，直接影响到检测的结果，传感器在使用前进行校准，可以保证检测结果的可靠性。

GtCalib AE二级校准系统主要由波形发生模块，宽带脉冲传感器，标准传感器，信号放大器，耦合剂，打印机，数据采集系统及信号校准分析软件组成。

一、GtCalib AE系统功能和特点：
1、GtCalib AE系统基于美国ASTM E976标准传感器二级校准方法；
2、灵敏度曲线显示为dB对频率，其中dB ref 1V / uBar；
3、检测方式速度快，检测结果一致性、可靠性高；
4、根据要求格式生成检测报告，软件中直接打印文本并可保存文本文件；
5、全图形化操作界面，操作简单、易学易用。

二、GtCalib AE系统操作界面:
三、灵敏度曲线图：
灵敏度单位dB Ref. 1V/ uBar
湖南恩递替科技有限公司
2015年9月。

声发射传感器使用说明
1、产品结构
2、常用传感器连接
3、传感器固定
将耦合剂适量涂抹在待测物表面需要安装传感器的位置。

将传感器M5接口和低噪音信号线M5接头连接。

将传感器白色面（声耦合面）和待测物面接触。

由于传感器自带磁环，如果待测物可以吸附磁铁，传感器会直接吸附在待测物上，无需其他固定。

如果设备需要长期监测且监测环境恶劣，建议另外做一个防水防腐类型的夹具。

4、传感器检测方法
1）、按行业标准《JJF 1337-2012 声发射传感器校准规范(比较法)》或同类国标进行检测。

2）、送各地计量院进行检测。

3）、利用断铅进行快速检测（主要测传感器是否正常）。

声发射传感器的种类声发射传感器是一种能够测量机器或设备发出的声音或声波的设备。

声发射传感器可以广泛应用于各种领域，例如物体的检测、故障检测和安全检测等领域。

在实际应用中，根据不同的应用场景和需求，声发射传感器可以分为以下几类。

1. 弹性波声发射传感器弹性波声发射传感器是一种常用的非破坏性检测设备，主要用于检测钢结构、混凝土结构、航空航天结构等的损伤、裂缝、疲劳等缺陷。

该传感器通过检测材料引起的弹性波反馈信号来确定材料本身的缺陷。

弹性波声发射传感器主要包括压电式、磁电式、电阻应变式、磁致伸缩式等不同类型的传感器。

其中，压电式传感器和磁电式传感器是应用最广泛的两种传感器。

2. 超声波声发射传感器超声波声发射传感器是一种能够观测超声波的设备，主要用于声学中的非破坏性材料评估中。

该传感器可以用来检测材料的温度、压力、震动等方面的变化。

超声波声发射传感器和弹性波声发射传感器不同，超声波声发射传感器使用的是准直型和聚焦型的传感器，能够在误差较小的情况下得到更加准确的数据。

3. 红外线声发射传感器红外线声发射传感器是一种非接触的传感器，它可以通过检测物体表面温度的变化来判断物体的状态和位置。

该传感器广泛应用于人体检测、智能家电、安全监控等领域。

在红外线声发射传感器的工作过程中，传感器会发射出一些红外线光束，然后观测反射回来的光束的强度变化、相位变化和其他性质的变化，以判断物体的状态和位置。

4. 摆式声发射传感器摆式声发射传感器是一种用来检测高速旋转机械叶片和轴承故障的传感器。

它能够通过检测机械故障引起的声波信号来判断机械的状况。

摆式声发射传感器是通过特殊的轴承和传感器装置来实现测量的。

传感器通过检测不同频率和振动强度的振动信号来判断机械的状况。

5. 环境声发射传感器环境声发射传感器是一种用于检测环境声音的传感器。

它可以检测分贝、频率和时间等方面的变化，并将这些变化转换成电信号输出。

环境声发射传感器经常用于城市环境指数、交通和企业噪声检测、影院声效技术等方面。
