声发射检测

无损检测之声发射检测无损检测之声发射检测7.声发射检测声发射检测技术是一种与X射线、超声波等常规检测方法不同的、特殊无损检测方法。

用仪器探测、记录、分析声发射信号和利用声发射信号推断声发射源的技术称为声发射技术。

7.1 声发射的概念声发射——材料中局域源快速释放能量产生瞬态弹性波的现象。

（AcousticEmission，简称AE），也称为应力波发射。

声发射事件—引起声发射的局部材料变化。

声发射源——材料中直接与变形和断裂机制有关的弹性波发射源声发射源的实质是指声发射的物理源点或发生声发射的机制源。

材料在应力作用下的变形与裂纹扩展，是结构失效的重要机制。

其它声发射源——流体泄漏、摩擦、撞击、燃烧等与变形和断裂机制无直接关系的另一类弹性波源。

也称为二次声发射源。

声发射技术是一种动态无损检测方法，它通过探测受力时材料内部发出的应力波判断承压设备内部损伤程度。

声发射检测技术主要用于在用承压设备装个系统安全性评价。

原理：从声发射源发射的弹性波最终传播到达材料的表面，引起可以用声发射传感器探测的表面位移，这些探测器将材料的机械振动转换为电信号，然后再被放大、处理和记录。

根据观察到的声发射信号进行分析与推断以了解材料产生声发射的机制。

声发射检测的的主要目的①确定声发射源的部位；②分析声发射源的性质；③确定声发射发生的时间或载荷；④评定声发射源的严重性。

一般而言，对超标声发射源，要用其它无损检测方法进行局部复检，以精确确定缺陷的性质与大小。

示例：球罐的声发射检测能力范围a）能检测出金属材料承压设备加压试验过程的裂纹等活性缺陷的部位、活性和强度；b）能够在一次加压试验过程中，整体检测和评价整个结构中缺陷的分布和状态；c）能够检测出活性缺陷随载荷等外变量而变化的实时和连续信息。

局限性a）难以检测出非活性缺陷；b）难以对检测到的活性缺陷进行定性和定量，仍需要其它无损检测方法复验；c）对材料敏感，易受到机电噪声的干扰，对数据的正确解释要有较为丰富的数据库和现场检测经验。

无损检测技术中的声发射检测方法声发射检测方法是无损检测技术中的一种重要方法，它通过监测材料或结构在受力或变形时产生的声波信号，识别出潜在的缺陷或病态信号，从而实现对材料或结构的监测和评估。

声发射检测方法具有灵敏度高、可靠性强、非破坏性的特点，被广泛应用于航空航天、能源、交通、制造等领域。

声发射检测方法的基本原理是利用物体在受力或变形时产生的应变能释放出声波信号。

当材料或结构中存在缺陷或病态时，这些缺陷会在受力或变形时产生能量释放，从而引起声波信号的发射。

通过分析和处理这些声波信号的特征参数，可以确定缺陷的位置、大小、性质以及材料或结构的损伤程度。

声发射检测方法在无损检测领域中有着广泛的应用。

首先，它可以用于评估材料或结构的完整性。

在航空航天领域，飞机的结构完整性是至关重要的，声发射检测方法可以用来监测飞机的机翼、机身等关键结构是否存在潜在的裂纹、疲劳或腐蚀等问题。

其次，声发射检测方法还可以用于监测材料或结构在受力或变形时的响应情况。

例如，在能源领域，声发射检测方法可以用来监测核电站压力容器的变形和疲劳破坏，以确保其安全运行。

此外，声发射检测方法还可以用于提前预警材料或结构的潜在问题，以便采取相应的维修和保养措施，避免事故的发生。

声发射检测方法具有许多独特的优点。

首先，它是一种非破坏性的检测方法，不需要对材料或结构进行破坏性的取样或试验，可以对大型、复杂的结构进行在线监测。

其次，声发射检测方法对缺陷的敏感性高，能够检测到微小的缺陷，如微小裂纹、微小气泡等。

第三，声发射检测方法具有较高的可靠性和准确性，可以对缺陷进行实时监测和评估，及时发现潜在问题并采取相应的措施。

此外，声发射检测方法还具有较强的定位能力，可以确定缺陷的具体位置和分布。

然而，声发射检测方法也存在一些局限性。

首先，对于复杂结构和材料的检测，声发射检测方法可能受到环境噪音的干扰，影响信号的采集和处理。

其次，在某些情况下，声发射检测方法可能存在误报和漏报的情况，需要进一步的分析和判断。

声发射检测原理声发射检测是一种无损检测方法，广泛应用于钢结构、物化设备等领域，用于评估材料或结构的完整性和稳定性。

在这篇文章中，我们将介绍声发射检测的原理以及如何应用该方法检测材料或结构的缺陷。

声发射检测原理声发射是指在材料或结构受到外部负荷的作用下，产生局部应力达到材料的应力临界值时，在材料内部或表面产生的声波信号。

这些声波可以通过传感器捕捉到，用于检测材料或结构的完整性和稳定性。

声发射检测最重要的原理是利用声波传播的特性来识别材料或结构中存在的缺陷。

当材料或结构受到外部作用时，缺陷处的应力集中会引起局部弹性形变。

如果这种形变足够大，它将达到材料的临界值并导致裂纹的扩展。

此时，声波会从缺陷处传播到材料的表面并通过传感器捕获到。

这些传感器可以将声波转换为电信号并将其传输到信号处理系统进行分析和识别。

声发射检测应用声发射检测在材料和结构领域的应用非常广泛。

它可以评估材料和结构中缺陷的数量、位置、大小和形态。

以下是一些常见的应用场景：管道监测声发射检测可以用于检测管道系统中的裂纹和漏洞。

在管道上设置传感器，当管道受到外部负荷时，如果存在裂纹或漏洞，声波将通过传感器传播到信号处理器中，由此可以确定管道中的缺陷位置、大小和形态。

钢结构监测声发射检测可以用于验证大型钢结构的完整性和稳定性。

在钢结构上设置传感器，当该结构受到外部负荷时，声波将通过传感器传播到信号处理器中，并可以识别出结构中的缺陷或损伤。

桥梁监测声发射检测可以用于检测桥梁的裂纹和损伤。

在桥梁上设置传感器，当桥梁受到外部负荷时，如果存在裂纹或损伤，声波将通过传感器传播到信号处理器中，从而可以检测出桥梁中的缺陷位置、大小和形态。

航空航天元器件监测声发射检测可以用于检测航空航天元器件中的裂纹和损伤。

在元器件上设置传感器，当元器件受到外部负荷时，声波将通过传感器传播到信号处理器中，并可以识别出元器件中的缺陷或损伤。

小结声发射检测是一种无损检测方法，通过利用声波传播的特性来识别材料或结构中存在的裂纹和损伤等缺陷。

声发射检测技术原理
1 声发射检测技术
声发射检测技术是一种用于检测机械设备中微小振动、声发射的
非接触式的无损检测技术，是综合应用声学、声电子、数据处理等多
学科领域的技术，可以检测被检机械设备的噪声信息和机械振动信息，隐含着某种机械故障信息，经数据分析处理后，可以准确同时预测出
机械设备故障的发生及严重程度、故障类型及损伤部位。

2 声发射检测技术原理
当机械设备受力失衡或磨损时，会产生微小振动，这些振动信号
隐含有机械设备故障的信号，而声发射技术就是检测这些微小振动信号，从而获取机械设备故障的信息。

声发射检测技术一般分为三个步骤：首先，通过传感器将环境噪
声及机械设备的振动信号采集成电信号；其次，通过数据处理后，将
获得的信号分解成许多振动频率模式，即频谱图，然后在频谱图中分
析振动模式；最后，通过分析结果，可以判断机械设备的故障类型或
损伤部位。

3 声发射检测技术的优势
声发射检测技术最大的优势是非接触式，可以在机械设备正常工
作中进行无损检测、及早发现机械故障，并可以准确预测出机械设备
故障的发生及严重程度、故障类型及损伤部位，避免了台位检测时需
要拆开机械设备的必要性–造成的浪费。

此外，声发射检测技术可提供的数据量大、可以长期应用于监测，具有重用性、可复制性和灵活性，可大大提高维修和维护检测的效率与精度。

总之，声发射技术是一种新兴的检测技术，由于不仅针对机械设备具有强大的检测深度以及无损检测功能，在工业和航空领域已开始被广泛采用，其优势无疑将会在维护保养领域发挥出越来越重要的作用。

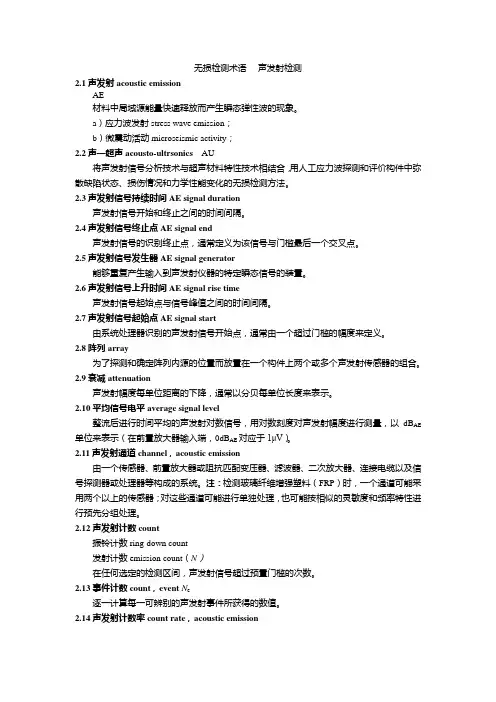

无损检测术语----声发射检测2.1声发射acoustic emissionAE材料中局域源能量快速释放而产生瞬态弹性波的现象。

a）应力波发射stress wave emission；b）微震动活动microseismic activity；2.2声—超声acousto-ultrsonics AU将声发射信号分析技术与超声材料特性技术相结合，用人工应力波探测和评价构件中弥散缺陷状态、损伤情况和力学性能变化的无损检测方法。

2.3声发射信号持续时间AE signal duration声发射信号开始和终止之间的时间间隔。

2.4声发射信号终止点AE signal end声发射信号的识别终止点，通常定义为该信号与门槛最后一个交叉点。

2.5声发射信号发生器AE signal generator能够重复产生输入到声发射仪器的特定瞬态信号的装置。

2.6声发射信号上升时间AE signal rise time声发射信号起始点与信号峰值之间的时间间隔。

2.7声发射信号起始点AE signal start由系统处理器识别的声发射信号开始点，通常由一个超过门槛的幅度来定义。

2.8阵列array为了探测和确定阵列内源的位置而放置在一个构件上两个或多个声发射传感器的组合。

2.9衰减attenuation声发射幅度每单位距离的下降，通常以分贝每单位长度来表示。

2.10平均信号电平average signal level整流后进行时间平均的声发射对数信号，用对数刻度对声发射幅度进行测量，以dB AE 单位来表示（在前置放大器输入端，0dB AE对应于1μV）。

2.11声发射通道channel，acoustic emission由一个传感器、前置放大器或阻抗匹配变压器、滤波器、二次放大器、连接电缆以及信号探测器或处理器等构成的系统。

注：检测玻璃纤维增强塑料（FRP）时，一个通道可能采用两个以上的传感器；对这些通道可能进行单独处理，也可能按相似的灵敏度和频率特性进行预先分组处理。

声发射检测报告简介声发射检测是一种用于监测和评估结构的健康状况的非破坏性试验技术。

它通过监听和分析材料或结构在加载或变形时产生的声波信号，来探测和定位潜在的缺陷。

本报告将介绍声发射检测的原理和应用，并通过详细的分析结果，评估待测结构的可靠性和安全性。

声发射检测原理声发射检测的基本原理是在结构加载或变形时，由于内部缺陷或损伤的存在，会产生微小的应力释放，从而形成声波信号。

这些声波信号可以通过传感器进行捕捉，并通过信号处理和分析，识别和分析不同的声发射事件。

声发射事件的特征包括声发射源的位置、能量、频谱和持续时间等。

声发射检测的应用声发射检测广泛应用于各种领域和行业，包括材料科学、结构工程、航空航天等。

主要的应用包括以下几个方面：结构健康监测声发射检测可以用于监测结构的健康状况，通过实时监测和分析声发射事件，可以及时发现结构中的缺陷和损伤，从而采取相应的维修和修复措施，避免潜在的灾难性破坏。

材料评估声发射检测可以用于评估材料的质量和可靠性。

通过分析声发射事件，可以判断材料中是否存在内部缺陷、裂纹或疲劳等问题，为生产和工程质量提供依据。

构件性能测试声发射检测可以用于测试结构构件的性能。

通过加载结构构件，并监听和分析声发射事件，可以评估构件的强度、刚度和稳定性等性能指标，为结构设计和优化提供依据。

实验方法与结果分析为了评估待测结构的可靠性和安全性，我们进行了一系列声发射检测实验。

实验步骤如下：1.准备测试设备：包括声发射传感器、信号放大器和数据采集系统等。

2.安装传感器：将声发射传感器固定在待测结构的表面，确保其能够准确捕捉声波信号。

3.加载结构：施加适当的负荷或变形到待测结构，触发声发射事件。

4.数据采集与分析：通过数据采集系统记录并存储声发射事件的信号数据，然后对数据进行分析。

5.结果评估：根据分析结果，评估待测结构的可靠性和安全性。

经过实验和数据分析，我们得到了以下结果：1.声发射事件的定位：通过分析声发射事件的波形和到达时间，我们可以定位声发射源的位置。

一.声发射声发射检测技术的发展及其现状人们知道声发射现象已经有几个世纪的历史，把声发射作为一门技术进行研究和开发是从上世纪50年代开始的。

声发射技术的发展大致可以分为三个阶段：探索研究阶段世纪50年代初德国的凯塞尔（Kaiser）用普通的可听声拾音器测量了五、六种材料在抗拉强度试验时的声发射，提出了畴界滑移产生声发射的机理。

他的重大发现之一是观察到声发射现象的不可逆效应，即尔（Kaiser）”效应。

“Kaiser效应”表明：材料被重新加载期间，在应力值达到上次加载最大应力之前不会产生声发射信号。

Kaiser同时提出了连续型和突发型声发射信号的概念。

由于采用的拾音器在可听声频率范围内，无法排除环境噪声的干扰。

快速加载用弹簧－质量块模型比拟声发射事件的发生过程a. 原始状态b. 新的平衡状态一.声发射产生的条件快速加载则该状态下弹簧系统贮能为：241kxU =若弹簧2突然减弱，它的刚度降低到，弹簧1的刚度不变，则系统组合刚度为：kk δ−()kk k k k δδ−−=222受到的拉力减小了，两个弹簧的平均拉力变为：p δ二.声发射产生机理1.位错运动与塑性变形刃型位错的结构由图可以看到：位错使周围的原子排列发生畸变，在外切应力的作用下，刃型位错沿滑移面运动。

二.声发射产生机理2.裂纹的形成与扩展裂纹的形成和扩展是一种主要的声发射源，它与材料的塑性变形有关。

一旦裂纹形成，材料局部应力集中得到卸载而产生声发射。

材料的断裂过程可以分为三个阶段：a. 裂纹形成；b. 裂纹扩展；c. 最终断裂。

干涉呈现复杂的模式。

半无限大物体内声发射波的传播三.声发射的传播循轨波的传播传播引起的波形分离 a.原始波形b传播760mm后的波形一.声发射信号的特征参数1.波击（Hit）和波击计数（Hits）波击：某一通道检测到的瞬态声发射信号，由通过门槛的包络线所形成的信号就是一个波击。

波击计数：系统对波击的累计计数，可分为总计数和计数率。

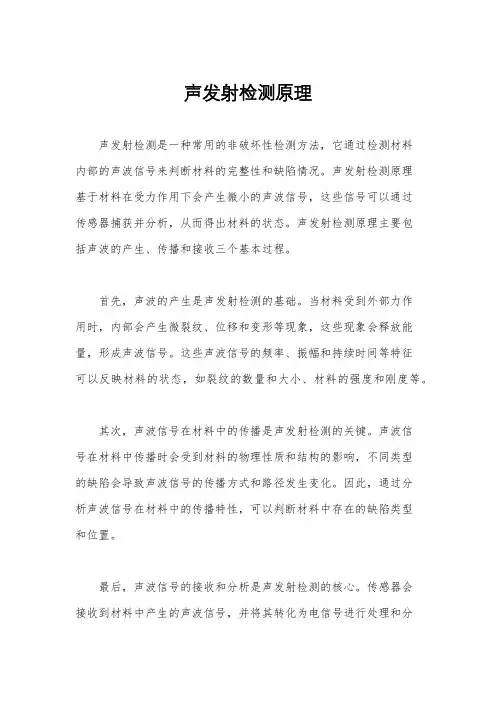

声发射检测原理声发射检测是一种常用的非破坏性检测方法，它通过检测材料内部的声波信号来判断材料的完整性和缺陷情况。

声发射检测原理基于材料在受力作用下会产生微小的声波信号，这些信号可以通过传感器捕获并分析，从而得出材料的状态。

声发射检测原理主要包括声波的产生、传播和接收三个基本过程。

首先，声波的产生是声发射检测的基础。

当材料受到外部力作用时，内部会产生微裂纹、位移和变形等现象，这些现象会释放能量，形成声波信号。

这些声波信号的频率、振幅和持续时间等特征可以反映材料的状态，如裂纹的数量和大小、材料的强度和刚度等。

其次，声波信号在材料中的传播是声发射检测的关键。

声波信号在材料中传播时会受到材料的物理性质和结构的影响，不同类型的缺陷会导致声波信号的传播方式和路径发生变化。

因此，通过分析声波信号在材料中的传播特性，可以判断材料中存在的缺陷类型和位置。

最后，声波信号的接收和分析是声发射检测的核心。

传感器会接收到材料中产生的声波信号，并将其转化为电信号进行处理和分析。

通过对声波信号的频谱、幅值、能量等特征进行分析，可以得出材料的缺陷情况和性质。

同时，声发射检测还可以结合数据处理和模式识别技术，对大量的声波信号进行自动化分析和判断，提高检测效率和准确性。

总的来说，声发射检测原理是基于材料内部微小声波信号的产生、传播和接收，通过分析这些声波信号的特征来判断材料的完整性和缺陷情况。

声发射检测具有高灵敏度、快速、准确的特点，广泛应用于材料的质量控制、结构健康监测和故障诊断等领域。

随着传感器技术和数据处理技术的不断发展，声发射检测将在工业生产和科学研究中发挥越来越重要的作用。

声发射检测三级
声发射检测三级——深入探索与应用
声发射检测，也被称为声发射技术或声发射分析，是一种通过检测材料内部应力波的传播和反射来评估材料性能或结构状态的无损检测技术。

它在众多领域，如航空航天、石油化工、电力、交通、建筑等，都有着广泛的应用。

其中，声发射检测三级作为该领域中的一个重要环节，对于确保检测精度和效果起着至关重要的作用。

声发射检测三级，通常指的是在声发射检测过程中，对声发射信号进行的三级处理和分析。

这三级处理分别是：信号预处理、特征提取和模式识别。

信号预处理是声发射检测三级中的第一级，主要是对原始声发射信号进行去噪、滤波和增强，以提高信号的信噪比和分辨率，为后续的特征提取和模式识别提供高质量的信号数据。

特征提取是声发射检测三级中的第二级，主要是从预处理后的信号中提取出能够反映材料内部状态的关键特征，如信号的频率、振幅、持续时间等。

这些特征将作为后续模式识别的输入数据。

模式识别是声发射检测三级中的第三级，也是最为关键的一级。

它通过对提取出的特征进行学习和分类，实现对材料内部状态或缺陷的自动识别和分类。

这一级的准确性和稳定性将直接影响到整个声发射检测的效果和可靠性。

综上所述，声发射检测三级是一种重要的无损检测技术，它通过三级处理和分析，实现对材料内部状态或缺陷的高精度、高可靠性检测。

随着科技的不断进步和应用领域的不断拓展，声发射检测三级将在未来发挥更加重要的作用。
