1 综合介绍1.1概述DTSD341/DSSD331-1型V3.4全电子式多功能三相交流电能表，是湖南威胜电子有限公司历经六年开发研制生产的新一代智能型高科技电能计量产品。
它以本公司专利技术为基础，采用IEC 国际电能表标准和国家有关电能表标准设计和制造。
本产品采用大规模专用集成电路和SMT 电子装联生产工艺，为产品实用性和质量奠定了可靠基础。
本产品可同时计量正、反向有功电量，感、容性无功电量，正、反向有功最大需量，具有四费率。
内部具有时钟芯片进行分时计量，可提供本月、上月和总计用电信息，同时具有为防窃电服务的失压电量和失压时间记录功能。
在接口方面，本产品具有校表用脉冲接口，远动用脉冲接口，抄表用数据通信接口，参数设置、抄表电卡接口，以及预付费、负荷监控用继电器输出接口。
本产品的开发、生产、销售质量保证体系于1996年通过了挪威船级社ISO9001认证，并在1995年获得了电力部首批入网许可证。
1.2工作原理本产品由电压、电流互感器，高精度高速专用模-数转换器(A/D)，电能计量专用集成电路，实时时钟，不易挥发数据存储器，大画面液晶显示器，开关量接口，数据通信接口，高性能开关电源等电路模件构成。
电压、电流模拟信号通过互感器、A/D 转换等信号处理电路后，进入专用集成电路进行电能量的计算和各项分析处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。
图1 工作原理(以三相四线表为例)1.3规格及主要技术参数1.3.1 规格1.3.2 主要技术参数1.4电能表功能简介1.4.1 电能表的基本类型本公司电能表按功能分为两种基本类型：TH 型和TF 型。
TH 型为双方向电能表，计量正、反有功和感、容性无功电量。
TF 型为单方向电能表，计量正向有功和感、容性无功电量，反向有功计量精度不作保证，仅供防窃电参考。
TF 型电能表反向有功有两种计量方式，分别为反向电量计入正向电量中同时反向电量总量单独计量方式和正、反向单独计量方式。
DSSD332/DTSD342-1V说明书一、概述DSSD332/DTSD342(配置号为1V)三相电子式多功能电表是一款测量电网三相电压、可通过RS485进行数据通信、采用大屏幕LCD显示的多功能电力仪表。
通信接口支持MODBUS RTU和DL/T645双通信规约。
仪表具有2路开关量输入和2路开关量输出可以实现本地或远程的开关信号监测和控制输出功能（即“遥信”和“遥控”功能）或选用4路可灵活控制的三线制变送输出。
仪表适用于各种能源管理系统、变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜，包括使用在发电厂、水电站等用电管理自动化系统中。
DSSD332/DTSD342(配置号为1V)三相电子式多功能电表符合以下标准：GB/T17215.321《静止式交流有功电能表（1级和2级）》或GB/T17215.322《静止式交流有功电能表（0.2S级和0.5S级）》、GB/T17215.323《静止式交流无功电能表（2级和3级）》、DL/T645《多功能电能表通信规约》、Modbus-RTU规约和GB/T13850-1998变送标准。
业务咨询电话：0731-二、工作原理本仪表系列采用了高精度的采样计量，高速的MCU进行数据处理，丰富的液晶显示屏，非易失存储器。
具体结构如图2.1所示。
项目性能参数规格三相三线、三相四线测量参比电压Un三相四线（AC220V、AC57.7V）三相三线（AC100V、AC380V）测量范围0.7Un~1.3Un极限电压 1.9Un功耗<0.05VA(单相)阻抗>2MΩ精度RMS精度0.2 %使用频率范围45～65Hz输入输出选配功能（只能选择一种功能）开关量输出, 输入2路光耦继电器输出;2路光耦输入三线制变送输出(1路~4路)4～20mA、0～20mA、0～24mA、0~5V、0~10V灵活选择的变送信号输出，准确度等级优于0.5级+12V电源输出通信接口与通信规约RS485口: Modbus RTU规约+ DL/T645规约通信地址范围Modbus RTU:0 ~ 247; DL/T645: 6字节,每位可设0~F。

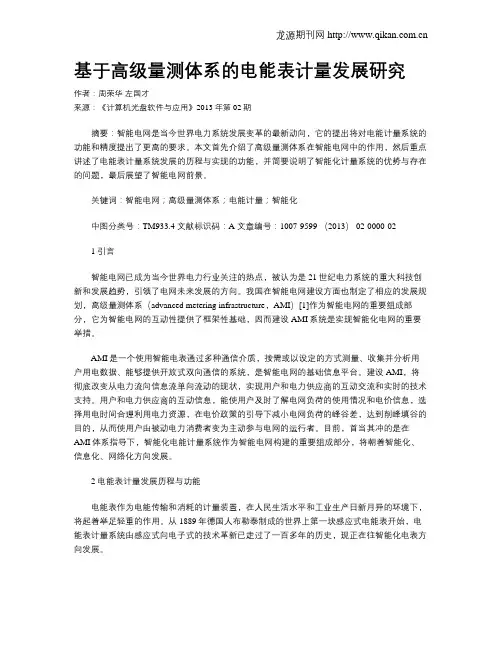

基于高级量测体系的电能表计量发展研究作者：周荣华左国才来源：《计算机光盘软件与应用》2013年第02期摘要：智能电网是当今世界电力系统发展变革的最新动向，它的提出将对电能计量系统的功能和精度提出了更高的要求。
本文首先介绍了高级量测体系在智能电网中的作用，然后重点讲述了电能表计量系统发展的历程与实现的功能，并简要说明了智能化计量系统的优势与存在的问题，最后展望了智能电网前景。
关键词：智能电网；高级量测体系；电能计量；智能化中图分类号：TM933.4 文献标识码：A 文章编号：1007-9599 （2013） 02-0000-021 引言智能电网已成为当今世界电力行业关注的热点，被认为是21世纪电力系统的重大科技创新和发展趋势，引领了电网未来发展的方向。
我国在智能电网建设方面也制定了相应的发展规划，高级量测体系（advanced metering infrastructure，AMI）[1]作为智能电网的重要组成部分，它为智能电网的互动性提供了框架性基础，因而建设AMI系统是实现智能化电网的重要举措。
AMI是一个使用智能电表通过多种通信介质，按需或以设定的方式测量、收集并分析用户用电数据、能够提供开放式双向通信的系统，是智能电网的基础信息平台。
建设AMI，将彻底改变从电力流向信息流单向流动的现状，实现用户和电力供应商的互动交流和实时的技术支持。
用户和电力供应商的互动信息，能使用户及时了解电网负荷的使用情况和电价信息，选择用电时间合理利用电力资源，在电价政策的引导下减小电网负荷的峰谷差，达到削峰填谷的目的，从而使用户由被动电力消费者变为主动参与电网的运行者。
目前，首当其冲的是在AMI体系指导下，智能化电能计量系统作为智能电网构建的重要组成部分，将朝着智能化、信息化、网络化方向发展。
2 电能表计量发展历程与功能电能表作为电能传输和消耗的计量装置，在人民生活水平和工业生产日新月异的环境下，将起着举足轻重的作用。
1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215、GB/T17882、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。
1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。
集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处理。
其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。
图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数1.3.4 继电器输出如果选择了负荷控制功能，将配置“报警”及“跳闸”继电器，“报警”及“跳闸”辅助端子为继电器的常开触点。
继电器的开关能力：纯阻性负载的情况下，220VAC ，130mA 其它数据1.3.6 外形和布局 铅封螺钉锁条下面板下透镜带端子的端子排开盖检测按钮光端盖铅封按钮电池门铅封螺钉1.3.7 安装尺寸1.3.8 主端子接线图注：辅助电源为可选功能，具体接线以表计端盖上接线图为准。
2 仪表主要功能2.1 电量分时计量本仪表有两种配置：TH及TF型（由模式字1的b6设置）。
TH型为双方向电能表，它可以计量正、反向有功，4象限无功以及A、B、C各元件有功、无功电量。
TF型为单方向电能表，它可以计量正向有功，4象限无功以及A、B、C各元件有功、无功电量，反向有功计量精度不作保证，仅供参考。
TH型和TF型电能表都能计量2种组合的无功电量，2种组合的无功电量可由4个象限的无功电量任意组合（通过无功组合模式字设置）。
各种总电量均可以按最大8种费率时段进行分时计量（A、B、C 各元件的电量不分时计量）。
