电能计量装置

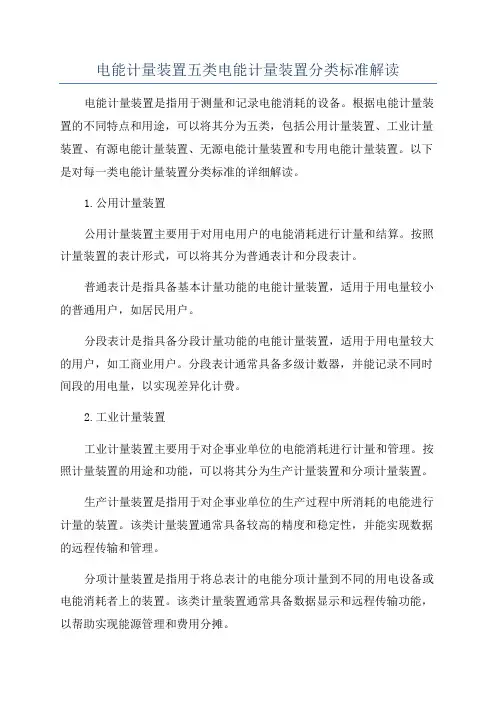

电能计量装置五类电能计量装置分类标准解读电能计量装置是指用于测量和记录电能消耗的设备。

根据电能计量装置的不同特点和用途，可以将其分为五类，包括公用计量装置、工业计量装置、有源电能计量装置、无源电能计量装置和专用电能计量装置。

以下是对每一类电能计量装置分类标准的详细解读。

1.公用计量装置公用计量装置主要用于对用电用户的电能消耗进行计量和结算。

按照计量装置的表计形式，可以将其分为普通表计和分段表计。

普通表计是指具备基本计量功能的电能计量装置，适用于用电量较小的普通用户，如居民用户。

分段表计是指具备分段计量功能的电能计量装置，适用于用电量较大的用户，如工商业用户。

分段表计通常具备多级计数器，并能记录不同时间段的用电量，以实现差异化计费。

2.工业计量装置工业计量装置主要用于对企事业单位的电能消耗进行计量和管理。

按照计量装置的用途和功能，可以将其分为生产计量装置和分项计量装置。

生产计量装置是指用于对企事业单位的生产过程中所消耗的电能进行计量的装置。

该类计量装置通常具备较高的精度和稳定性，并能实现数据的远程传输和管理。

分项计量装置是指用于将总表计的电能分项计量到不同的用电设备或电能消耗者上的装置。

该类计量装置通常具备数据显示和远程传输功能，以帮助实现能源管理和费用分摊。

3.有源电能计量装置有源电能计量装置是指具备主动采集电能数据的计量装置，通常具备较高的精度和灵活性。

按照计量装置的数据输出方式，可以将其分为有线输出和无线输出。

有线输出是指计量装置通过有线通信方式将采集到的电能数据传输至监测平台或数据采集设备，以实现电能数据的实时监测和管理。

无线输出是指计量装置通过无线通信方式（如蓝牙、Wi-Fi等）将采集到的电能数据传输至监测平台或数据采集设备，以实现电能数据的实时监测和管理。

4.无源电能计量装置无源电能计量装置是指无需外部电源供电，通过感应或采集用电设备的电磁辐射信号进行电能计量的装置。

这类计量装置主要应用于对特定场合或设备的电能消耗进行计量，如电动车充电桩的计量。

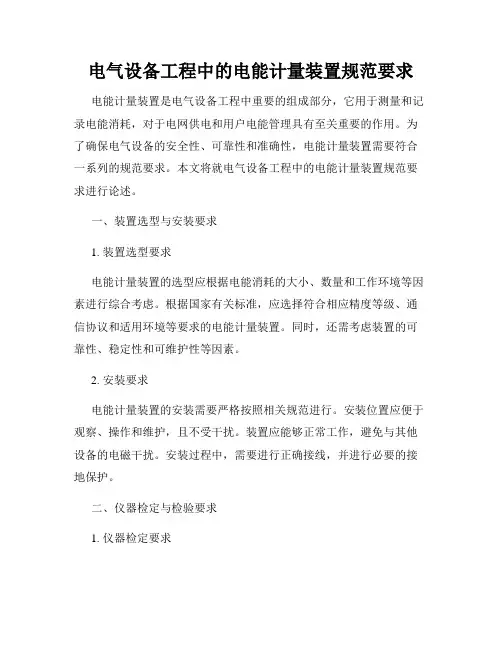

电气设备工程中的电能计量装置规范要求电能计量装置是电气设备工程中重要的组成部分，它用于测量和记录电能消耗，对于电网供电和用户电能管理具有至关重要的作用。

为了确保电气设备的安全性、可靠性和准确性，电能计量装置需要符合一系列的规范要求。

本文将就电气设备工程中的电能计量装置规范要求进行论述。

一、装置选型与安装要求1. 装置选型要求电能计量装置的选型应根据电能消耗的大小、数量和工作环境等因素进行综合考虑。

根据国家有关标准，应选择符合相应精度等级、通信协议和适用环境等要求的电能计量装置。

同时，还需考虑装置的可靠性、稳定性和可维护性等因素。

2. 安装要求电能计量装置的安装需要严格按照相关规范进行。

安装位置应便于观察、操作和维护，且不受干扰。

装置应能够正常工作，避免与其他设备的电磁干扰。

安装过程中，需要进行正确接线，并进行必要的接地保护。

二、仪器检定与检验要求1. 仪器检定要求电能计量装置在出厂前需要经过仪器检定，以确保其测量精度符合规范要求。

检定应由符合相关资质要求的检定机构进行，检定结果需要记录并加贴检定标志。

检定周期应根据具体情况确定，一般不超过两年。

2. 检验要求为确保电能计量装置安装、调试和运行的质量，需要进行相应的检验工作。

检验应包括设备的外观、接线、通信功能等方面的检查，以及对装置的参数设置、校准等进行检测。

对于检验不合格的装置，应及时进行整改或更换。

三、维护与管理要求1. 维护要求电能计量装置的维护应按照相关规范进行。

定期进行设备巡检和清洁，及时发现并解决设备故障。

对于精度下降超过规定范围的装置，需要及时校准或更换。

对于重要设备，应进行备用设备的配置，以确保系统的连续性和可靠性。

2. 管理要求电能计量装置的管理工作需要建立健全的运行管理制度。

对于电能计量装置的使用、维护和检修等工作应有明确的责任分工。

定期开展设备验收和运行记录，计量数据应及时上报。

针对装置的安全问题，需要建立应急预案，并组织定期演练。

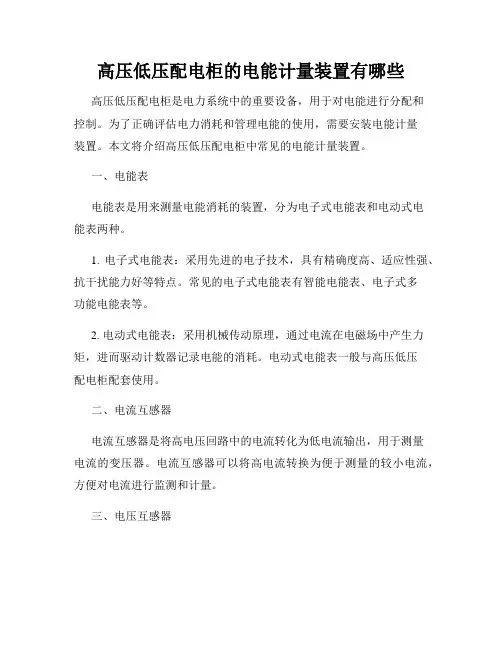

高压低压配电柜的电能计量装置有哪些高压低压配电柜是电力系统中的重要设备，用于对电能进行分配和控制。

为了正确评估电力消耗和管理电能的使用，需要安装电能计量装置。

本文将介绍高压低压配电柜中常见的电能计量装置。

一、电能表电能表是用来测量电能消耗的装置，分为电子式电能表和电动式电能表两种。

1. 电子式电能表：采用先进的电子技术，具有精确度高、适应性强、抗干扰能力好等特点。

常见的电子式电能表有智能电能表、电子式多功能电能表等。

2. 电动式电能表：采用机械传动原理，通过电流在电磁场中产生力矩，进而驱动计数器记录电能的消耗。

电动式电能表一般与高压低压配电柜配套使用。

二、电流互感器电流互感器是将高电压回路中的电流转化为低电流输出，用于测量电流的变压器。

电流互感器可以将高电流转换为便于测量的较小电流，方便对电流进行监测和计量。

三、电压互感器电压互感器是将高电压回路中的电压转化为低电压输出，用于测量电压的变压器。

电压互感器可以将高电压转换为便于测量的较小电压，方便对电压进行监测和计量。

四、电能质量分析仪电能质量分析仪是用来监测和分析电能质量的仪器。

它可以测量电压波形、电流波形、频率、功率因数等参数，帮助用户评估电能质量，并及时发现和解决电能质量问题。

五、数据采集终端数据采集终端用于将电能计量装置获取的电能数据进行采集和传输。

它可以通过通信网络将数据传输给监控系统或计算机，实现对电能消耗的远程监测和管理。

六、监控系统监控系统是用于对配电柜及其电能计量装置进行监测和管理的系统。

通过监控系统，用户可以实时获取电能消耗情况、电能质量指标等信息，并进行数据分析和报表生成。

总结：高压低压配电柜的电能计量装置包括电能表、电流互感器、电压互感器、电能质量分析仪、数据采集终端和监控系统等。

这些装置的组合使用可以实现对电能的准确计量、电能质量的监测和管理，为电力系统的正常运行和节能减排提供重要的支持。

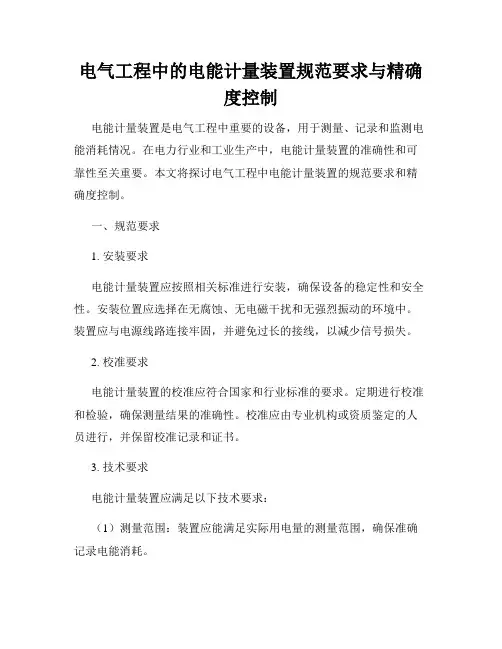

电气工程中的电能计量装置规范要求与精确度控制电能计量装置是电气工程中重要的设备，用于测量、记录和监测电能消耗情况。

在电力行业和工业生产中，电能计量装置的准确性和可靠性至关重要。

本文将探讨电气工程中电能计量装置的规范要求和精确度控制。

一、规范要求1. 安装要求电能计量装置应按照相关标准进行安装，确保设备的稳定性和安全性。

安装位置应选择在无腐蚀、无电磁干扰和无强烈振动的环境中。

装置应与电源线路连接牢固，并避免过长的接线，以减少信号损失。

2. 校准要求电能计量装置的校准应符合国家和行业标准的要求。

定期进行校准和检验，确保测量结果的准确性。

校准应由专业机构或资质鉴定的人员进行，并保留校准记录和证书。

3. 技术要求电能计量装置应满足以下技术要求：（1）测量范围：装置应能满足实际用电量的测量范围，确保准确记录电能消耗。

（2）精确度等级：根据不同用途和要求，电能计量装置应具备相应的精确度等级，如0.5级、1级等。

（3）响应时间：电能计量装置的响应时间应符合实际用电情况的要求，能够及时记录电能消耗变化。

（4）环境适应性：电能计量装置应具备良好的环境适应性，能够在不同温度、湿度等条件下正常工作。

二、精确度控制1. 校准周期电能计量装置应定期进行校准，以确保其测量结果的准确性。

校准周期一般为一年，但在温度波动大、环境恶劣或装置使用频繁等情况下，应缩短校准周期。

2. 校准方法电能计量装置的校准方法应符合相关标准的要求。

常用的校准方法包括电流比校准、电压比校准和功率因数校准等。

校准过程中应使用标准检定装置，并严格按照校准程序进行操作。

3. 设备维护为确保电能计量装置的长期精确度，应进行定期的设备维护。

维护内容包括清洁、检查连接件、校验电能计量装置的显示和报警功能等。

如发现故障或异常，应及时进行修复或更换设备。

4. 现场检验除了定期校准和维护外，应定期进行现场检验，检查电能计量装置的运行情况和环境适应性。

现场检验可以通过对比不同计量装置的测量结果，或者与其他准确测量装置进行比对来进行。

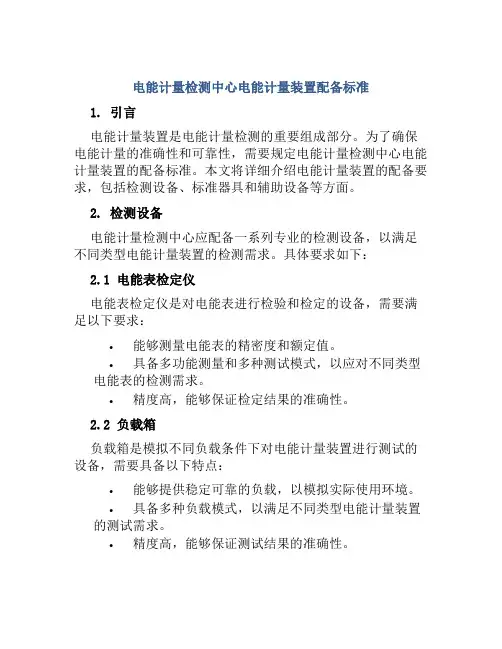

电能计量检测中心电能计量装置配备标准1. 引言电能计量装置是电能计量检测的重要组成部分。

为了确保电能计量的准确性和可靠性，需要规定电能计量检测中心电能计量装置的配备标准。

本文将详细介绍电能计量装置的配备要求，包括检测设备、标准器具和辅助设备等方面。

2. 检测设备电能计量检测中心应配备一系列专业的检测设备，以满足不同类型电能计量装置的检测需求。

具体要求如下：2.1 电能表检定仪电能表检定仪是对电能表进行检验和检定的设备，需要满足以下要求：•能够测量电能表的精密度和额定值。

•具备多功能测量和多种测试模式，以应对不同类型电能表的检测需求。

•精度高，能够保证检定结果的准确性。

2.2 负载箱负载箱是模拟不同负载条件下对电能计量装置进行测试的设备，需要具备以下特点：•能够提供稳定可靠的负载，以模拟实际使用环境。

•具备多种负载模式，以满足不同类型电能计量装置的测试需求。

•精度高，能够保证测试结果的准确性。

2.3 仪表校准装置仪表校准装置是校准和标定电能计量装置的设备，需要具备以下要求：•能够提供稳定可靠的电压、电流和频率信号，以进行校准和标定操作。

•具备高精度的测量能力，以保证校准结果的准确性。

•具备多种校准模式和功能，以适应不同类型电能计量装置的校准需求。

3. 标准器具电能计量检测中心应配备一套标准器具，用于校准和验证电能计量装置。

具体要求如下：3.1 标准电流互感器标准电流互感器用于提供标准电流信号，以进行电能计量装置的校准和验证。

要求如下：•准确度高，能够提供精确的电流信号。

•范围广，能够覆盖不同额定电流的电能计量装置。

•具备稳定可靠的输出特性，以保证校准和验证结果的准确性。

3.2 标准电压源标准电压源用于提供标准电压信号，以进行电能计量装置的校准和验证。

要求如下：•准确度高，能够提供精确的电压信号。

•范围广，能够覆盖不同额定电压的电能计量装置。

•具备稳定可靠的输出特性，以保证校准和验证结果的准确性。

3.3 标准频率源标准频率源用于提供标准频率信号，以进行电能计量装置的校准和验证。

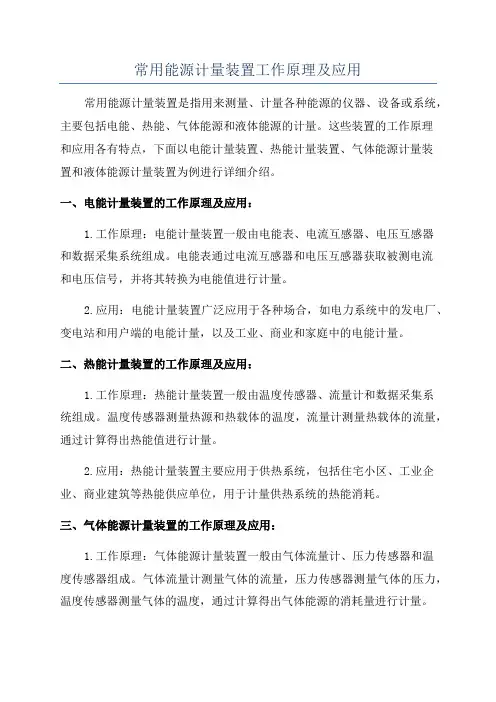

常用能源计量装置工作原理及应用常用能源计量装置是指用来测量、计量各种能源的仪器、设备或系统，主要包括电能、热能、气体能源和液体能源的计量。

这些装置的工作原理和应用各有特点，下面以电能计量装置、热能计量装置、气体能源计量装置和液体能源计量装置为例进行详细介绍。

一、电能计量装置的工作原理及应用：1.工作原理：电能计量装置一般由电能表、电流互感器、电压互感器和数据采集系统组成。

电能表通过电流互感器和电压互感器获取被测电流和电压信号，并将其转换为电能值进行计量。

2.应用：电能计量装置广泛应用于各种场合，如电力系统中的发电厂、变电站和用户端的电能计量，以及工业、商业和家庭中的电能计量。

二、热能计量装置的工作原理及应用：1.工作原理：热能计量装置一般由温度传感器、流量计和数据采集系统组成。

温度传感器测量热源和热载体的温度，流量计测量热载体的流量，通过计算得出热能值进行计量。

2.应用：热能计量装置主要应用于供热系统，包括住宅小区、工业企业、商业建筑等热能供应单位，用于计量供热系统的热能消耗。

三、气体能源计量装置的工作原理及应用：1.工作原理：气体能源计量装置一般由气体流量计、压力传感器和温度传感器组成。

气体流量计测量气体的流量，压力传感器测量气体的压力，温度传感器测量气体的温度，通过计算得出气体能源的消耗量进行计量。

2.应用：气体能源计量装置主要应用于燃气供应系统，包括城市燃气供应、工业燃气供应等，用于计量气体的消耗量。

四、液体能源计量装置的工作原理及应用：1.工作原理：液体能源计量装置一般由液体流量计、压力传感器和温度传感器组成。

液体流量计测量液体的流量，压力传感器测量液体的压力，温度传感器测量液体的温度，通过计算得出液体能源的消耗量进行计量。

2.应用：液体能源计量装置主要应用于供水系统、供油系统等液体能源供应单位，用于计量液体能源的消耗量。

以上是常用能源计量装置的工作原理及应用的简要介绍。

这些计量装置的应用范围广泛，对于能源管理和能源消耗的监测具有重要意义，有助于提高能源利用效率和节能减排。

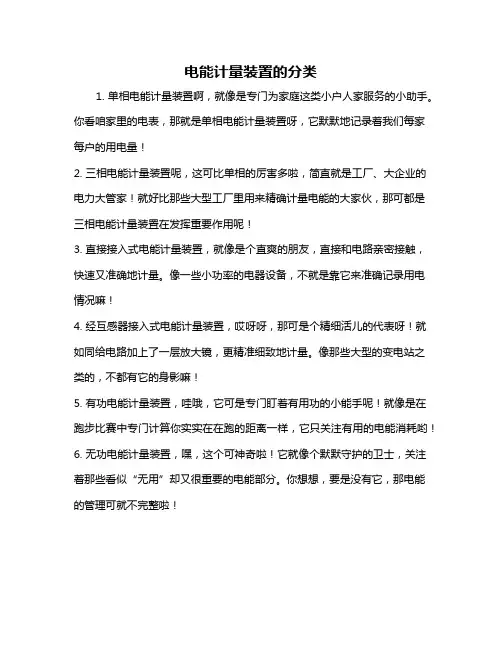

电能计量装置的分类
1. 单相电能计量装置啊，就像是专门为家庭这类小户人家服务的小助手。

你看咱家里的电表，那就是单相电能计量装置呀，它默默地记录着我们每家每户的用电量！
2. 三相电能计量装置呢，这可比单相的厉害多啦，简直就是工厂、大企业的电力大管家！就好比那些大型工厂里用来精确计量电能的大家伙，那可都是三相电能计量装置在发挥重要作用呢！
3. 直接接入式电能计量装置，就像是个直爽的朋友，直接和电路亲密接触，快速又准确地计量。

像一些小功率的电器设备，不就是靠它来准确记录用电情况嘛！
4. 经互感器接入式电能计量装置，哎呀呀，那可是个精细活儿的代表呀！就如同给电路加上了一层放大镜，更精准细致地计量。

像那些大型的变电站之类的，不都有它的身影嘛！
5. 有功电能计量装置，哇哦，它可是专门盯着有用功的小能手呢！就像是在跑步比赛中专门计算你实实在在跑的距离一样，它只关注有用的电能消耗哟！
6. 无功电能计量装置，嘿，这个可神奇啦！它就像个默默守护的卫士，关注着那些看似“无用”却又很重要的电能部分。

你想想，要是没有它，那电能的管理可就不完整啦！
7. 智能电能计量装置，现在可流行啦！它简直就是电能计量界的明星呀！能够远程控制、实时监测，这不和我们现在的智能手机一样酷吗？好多新小区都用上了这种高大上的智能电能计量装置呢！
8. 高压电能计量装置，哇，这可是个厉害角色！就像个勇敢的战士，专门在高压环境下坚守岗位。

那些高压输电线路上，可少不了它来把关呢！
总之啊，电能计量装置的分类可多啦，每种都有自己独特的作用和价值呢！。

电能计量装置基础知识计量班第一节电能计量装置基本概念1、术语及定义电能计量装置：为计量电能所必须的计量器具和辅助设备的总体，包括电能表、负荷管理终端、智能计量终端、集中抄表数据采集终端、集中抄表集中器、计量柜（计量表箱）、电压互感器、电流互感器、试验接线盒及其二次回路等。

负荷管理终端：安装于专变客户现场的用于现场服务与管理的终端设备，实现对专变客户的远程抄表和电能计量设备工况以及客户用电负荷和电能量的监控功能。

配变监测计量终端：安装于10kV公共变压器现场的用于实现配变供电计量和监测的现场终端设备。

配变监测计量终端具备计量和自动化功能。

集中抄表数据采集终端：用于采集多个客户电能表电能量信息，并经处理后通过信道将数据传送到系统上一级（中继器或集中器）的设备。

集中抄表集中器：收集各采集终端的数据，并进行处理储存，同时能和主站进行数据交换的设备。

电能计量柜:对电力客户用电进行计量的专用柜。

计量柜包括固定式电能计量柜和可移开式电能计量柜，分专用高压电能计量柜与专用低压电能计量柜。

计量表箱:对客户用电进行计量的专用箱。

适合安装电能表、低压互感器、计量自动化终端设备和试验接线盒，适用于10kV高供高计、10kV高供低计和380/220V低压计量方式。

试验接线盒:用于进行电能表现场试验及换表时，不致影响计量和用电的专用接线部件测控接线盒:用于进行负荷管理终端的现场试验及接线，不致影响计量和用电的专用接线部件。

2、电能计量装置的分类根据计量电能多少和计量对象的重要性可分为I、II、III、 IV、V5类。

Ⅰ类：月平均用电量500万kWh及以上或变压器容量为10000kVA及以上的高压计费用户、200MW及以上发电机、发电企业上网电量、电网经营企业之间的电量交换点、省级电网经营企业与其供电企业的供电关口计量点的电能计量装置。

Ⅱ类：月平均用电量100万kWh及以上或变压器容量为2000kVA及以上的高压计费用户、100MW及以上发电机、供电企业之间的电量交换点的电能计量装置及以上或受电变压器kW万10月均匀用电量:Ⅲ类容量315kVA及以上计用度户，100MW以上发电机(发电量)、发电厂(大型变电所)厂用电、所用电和供电企业内部用于承包考核的计量点，考核有功电量平衡的100kV及以上的送电线路计量装置。

电能计量装置基础知识
电能计量装置是用于测量和记录电能使用量的设备。

它通常由电能
表和相关配套设备组成，用于监测和管理电能消费。

以下是电能计量装置的基础知识：
1. 电能表：电能表是电能计量装置的核心部分，用于测量电能使用量。

根据测量原理的不同，电能表可以分为机械式电能表和电子式
电能表两种。

2. 机械式电能表：机械式电能表利用电能通过线圈产生的旋转力矩，将电能的使用量转换为旋转角度或机械式计数器的读数。

它具有结
构简单、可靠性高的特点，但精度较低。

1
3. 电子式电能表：电子式电能表采用电子技术实现电能的测量和计数。

它具有精度高、抗干扰能力强、显示直观等优点。

电子式电能
表可以根据功能的不同分为多功能电能表和智能电能表。

4. 多功能电能表：多功能电能表不仅可以测量电能使用量，还可以
提供电压、电流、功率因数等附加信息。

它可以用于监测电能质量，诊断电力系统故障等。

5. 智能电能表：智能电能表是在多功能电能表的基础上加入通信功能，可以远程读取电能使用量和其他信息。

智能电能表可以与电力
系统中的集中监测系统进行数据交互，实现远程监控和管理。

6. 配套设备：电能计量装置还包括一些配套设备，如联接器、接线盒、电流互感器、电压互感器等。

这些设备用于将电能表和电力系
统中的电源、负载等连接起来，确保电能的准确计量和采集。

2
以上是电能计量装置的基础知识，它在电力系统中起着重要的作用，可以实现对电能的有效管理和控制。

3。

电能计量装置分类的原则电能计量装置是用于测量电能消耗的设备，根据其工作原理和功能特点，可以将电能计量装置分为不同的分类。

本文将从不同的角度出发，介绍电能计量装置的分类原则。

一、按照测量原理分类1. 电动式电能计量装置：利用电动机的转动来测量电能消耗，通过测量电动机的转速和电流来计算电能。

这种装置通常用于工业领域，具有测量精度高、稳定性好的特点。

2. 静电式电能计量装置：利用静电效应来测量电能消耗，通过测量电容的变化来计算电能。

这种装置通常用于家庭和商业用电，具有结构简单、成本低的特点。

3. 磁电式电能计量装置：利用磁场的变化来测量电能消耗，通过测量电感的变化来计算电能。

这种装置通常用于高压输电线路，具有适应高压环境、抗干扰能力强的特点。

二、按照功能特点分类1. 电子式电能计量装置：采用电子技术实现电能测量，具有测量精度高、抗干扰能力强的特点。

这种装置通常具有多功能显示屏、远程通信等功能。

2. 机械式电能计量装置：采用机械结构实现电能测量，具有结构简单、稳定可靠的特点。

这种装置通常用于一些特殊环境下，如高温、强磁场等。

3. 智能式电能计量装置：采用智能控制技术实现电能测量，具有自动校准、数据存储、远程监控等功能。

这种装置通常用于大型电力系统，能够提高电能计量的精度和效率。

三、按照使用场景分类1. 家庭用电能计量装置：用于测量家庭用电的电能消耗，通常安装在住宅区的电表箱内。

这种装置通常具有简单的操作界面和显示屏，可以方便用户查看用电情况。

2. 工业用电能计量装置：用于测量工业领域的电能消耗，通常安装在电力变压器或配电柜内。

这种装置通常具有高精度、高稳定性的特点，能够满足工业生产对电能计量的要求。

3. 商业用电能计量装置：用于测量商业用电的电能消耗，通常安装在商业建筑物的电表箱内。

这种装置通常具有远程通信功能，可以实现远程抄表和计费。

根据测量原理、功能特点和使用场景的不同，电能计量装置可以分为不同的分类。

电能计量装置技术管理规程引言电能计量装置是用于测量、计算和记录电能消费的设备。

电能计量装置技术管理规程旨在规范电能计量装置的技术管理，确保电能计量的准确性和可靠性。

本文将全面、详细、完整地探讨电能计量装置技术管理规程的相关主题。

电能计量装置的分类1. 电能计量装置的基本分类电能计量装置按使用环境可分为户内型和户外型。

户内型适用于室内安装，户外型适用于户外或半户外安装。

根据计量电能的方式，电能计量装置可分为直接计量装置和间接计量装置。

2. 电能计量装置的技术规范电能计量装置的技术规范包括精度等级、工作温度范围、额定电压和额定电流等。

精度等级是评价电能计量装置计量准确性的重要指标，通常分为0.2S、0.5S、1.0、2.0和3.0等级。

电能计量装置的选型与安装1. 电能计量装置的选型原则电能计量装置的选型应考虑电能计量装置的精度等级、适用电压和电流范围、通信方式等因素。

同时还需根据使用环境选择适合的户内型或户外型计量装置。

2. 电能计量装置的安装要求电能计量装置的安装要求包括安装位置、接线方式和防雷保护等。

安装位置应选在通风良好、温度稳定的位置，远离强磁场和电磁干扰源。

接线方式应符合电气安全标准，确保电能计量装置的正常工作。

电能计量装置的运行与维护1. 电能计量装置的运行监测电能计量装置的运行监测包括实时监测和定期检查。

实时监测可通过通信接口获取电能计量装置的读数和状态信息，定期检查应包括对电能计量装置的精度检测和校准。

2. 电能计量装置的故障处理电能计量装置的故障处理应及时、准确地进行。

常见的故障包括电能计量装置读数异常、通信异常和电能计量装置损坏等，处理方法可包括重新校准、更换电能计量装置或修复故障部件。

3. 电能计量装置的维护管理电能计量装置的维护管理包括定期维护和预防性维护。

定期维护包括对电能计量装置的清洁和紧固检查，预防性维护包括定期更换电能计量装置的关键部件和及时修复潜在故障。

总结本文全面、详细地探讨了电能计量装置技术管理规程的相关主题，包括电能计量装置的分类、选型与安装，以及运行与维护等方面内容。

电能计量装置五类电能计量装置分类标准解读查看全部
根据DL/T448-2000《电能计量装置技术管理规范》的规定，电力企业应将运行中的电量计量装置按其所计量电能量的多少和计量对象的重要程度分为五类进行管理。

电能计量装置五类电能计量装置分类的标准。

Ⅱ类电能计量装置：月平均用电量100万kWh及以上或变压器容量为2000kvA及以上的高压计费客户、100MW及以上发电机、供电公司之间的电量交换点的电能计量装置。

Ⅳ类电能计量装置：负荷容量为315kVA以下的计费客户，发供电企业内部经济指标分析考核用的电能计量装置。

我国目前高压输电的电压等级分为500、220和110kV。

配置给大用户的电压等级为110、35、10kV，配置给广大中小用户的电压为三相四线380、220V，独户居民照明用电为单相220V。

否则应选用高动热稳定电流互感器以减小变比。

直接接入式电能表的标定电流应按正常运行负荷电流的30%左右进行选择。
