08平法系列培训-梁构件

图 2-3-6梁的上下部通长筋及架力筋的注法
图 2-3-7框架梁的上下部通长筋及中部架力筋的注法
四、梁的集中标注中第四行的习惯注法
图 2-4-1梁的集中标注中第四行习惯注法 提示：第四行的习惯 注法包含两个内容： 一个是构造钢筋;另一 个是抗扭钢筋
图2-4-2是将构造筋放在梁的两侧中间 部位（沿高度三等分）。构造筋是由 箍筋和拉筋来固定它的位置
第二节 原位标注梁的箍筋
图 3-2-1框架梁的原位标注 小跨梁的箍筋直径小， 需要原位补充。
图3-1-2的框架梁是四跨。其中三跨比较大，而右边 跨的跨度比较小。因此，箍筋的集中标注规格数据 代表不了右边小跨梁的箍筋。
第三节 原位标注梁的箍筋
“4Φ16”它包含了集中标注 里的“2Φ16”。除去集中标 注的二根“2Φ16”，还剩下 一个“2Φ16”，注意剩下的 不再是长的纵向筋了，这是 两根直角形钢筋 。
简支梁钢筋轴测投影示意图
小提示：只有图1-3-1这样的平 面图，还是不能施工。还要根据 设计说明，知道该梁是不是抗震 设防？如是抗震，是几级抗震？ 根据这些信息去查《03G101-1》 构造详图
图 1-3-3 三、四级抗震等级楼层框架梁 KL
图 1-3-4 三级抗震等级框架梁KL箍筋配 置
第二讲 梁的集中标注
图2-2-5画的是一端具有悬挑梁 的框架立体图。为了想把框架 示意清楚，没有将柱子把梁包 起并升向上层
图 2-2-5单端悬挑梁轴测投影示意图
图 2-2-6两端悬挑双跨梁集中标注第一行
图 2-2-7两端悬挑双跨梁轴测投影示意图
图2-2-8中被标注的梁，并不是框架梁。该梁的支承点是框架梁。因此它的构 件代号是“L”。
注释
图 2-1-2 梁的集中标注（习惯法）

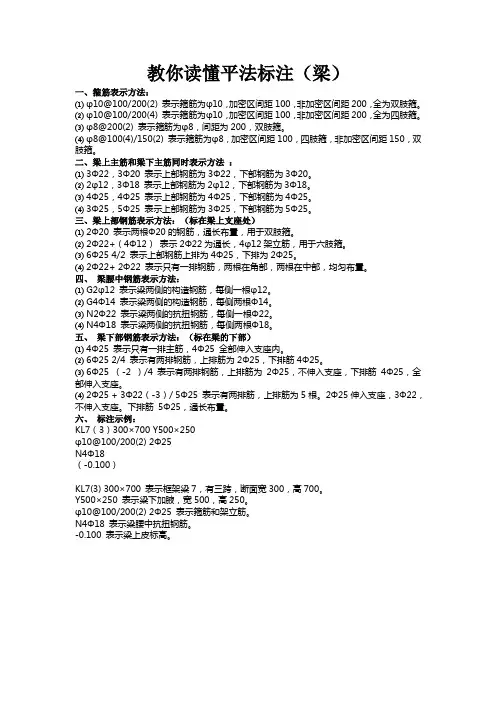

教你读懂平法标注（梁）一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。

三、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

四、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

五、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

梁下部钢筋
锚固长度
为方便施工，凡框架梁的所有支座和非框架梁（不包括井字梁）的中间支座上部纵 筋的延伸长度 a0值在标准构造详图中统一取值为：第一排非通长筋及与跨中直径不 同的同长筋从柱（梁）边起延伸至 ln/3 位置；第二排非通长筋延伸至 ln/4 位置。 ln 的取值规定为：对于端支座，ln 为本跨的净跨值；对于中间支座，ln 为支座两 边较大一跨的净跨值。 悬挑梁（包括其它类型梁的悬挑部分）上部第一排纵筋延仲至梁端头并下弯，第二 排延伸至 3l/4 位置，l为自柱（梁）边算起的悬挑净长。当具体工程需将悬挑梁中 的部分上部筋从悬挑梁根部开始斜向弯下时，应由设计者另加注明。
抗震楼层框架梁纵向钢筋构造----端支座弯锚
梁纵向钢筋构造----端支座直锚
梁纵向钢筋构造----中间支座
梁纵向钢筋构造----中间支座
梁纵向钢筋构造----上部纵筋
配筋构造分析
配筋构造分析
梁上部贯通纵筋长度
上部贯通纵筋长度=（通 跨净长+两端支座锚固长 度+搭接长度*接头个数）
筏板或基础梁是柱、 墙的支座，柱是梁的 支座，梁是板的支座
支座问题其实 是力的传递路
径问题。
二、梁钢筋识图与算量
箍筋
梁钢筋
纵筋
其他钢筋
双肢箍 多肢箍 上部筋 下部筋 中部筋
附加筋 吊筋 拉筋
上部通长筋 支座负筋
架立筋
构造钢筋 受扭钢筋
梁平法图中表示的是什么意思？
梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值 原位标注表达梁的特殊数值。
2、当为梁侧面受扭纵向钢筋时，其搭接长度为 ll 或 llE（抗 震）；其锚固长度 与方式同框架梁下部钢筋。
梁支座上部纵筋，该部位含通长筋在内的所有纵筋： 1． “/”分隔——当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。 2． “+”相联——当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相 联，注写时将角部纵筋写在前面。 3．缺省标注——当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注； 当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去 不注。 例 6Φ25 4/2， 2Φ25+2Φ22

4 25 4 20
1
2
4 25
4 20
1-1断面图
2-2断面图
一、梁构件的平面注写方式
⑤当梁中间支座两边的上部纵向钢筋相同时，可仅在支座上部的一边标注 配筋值，另一边可以省去不标注。
6 25 4/2
1
2
1-1断面图
2-2断面图
一、梁构件的平面注写方式 梁的平面注写方式示例（局部）
一、梁构件的平面注写方式
二、楼层框架梁纵筋构造与计算
（1）楼层框架梁下部纵筋构造（同屋面梁）
梁下部通长筋基本上是按跨布置的，即在两端支座处锚固。当相邻两跨的 下部纵筋直径相同时，在不超过钢筋定尺长度的情况下，可以把下部纵筋做贯 通筋处理。
二、楼层框架梁纵筋构造与计算
（2）楼层框架梁下部纵筋构造（同屋面梁）
当梁（不包括框支梁）下部纵筋不全部深入支座时，不伸入支座的梁下部 纵筋截断点距职坐标的距离，在标准构造详图中统一取为0.1ln（ln为本跨梁的净 跨值）。
一、梁构件的平面注写方式
悬挑梁且根部和端部的高度不同 宽度×根部高度/端部高度——b×h1/h2
一、梁构件的平面注写方式
（3）箍筋
①箍筋级别： ②直径：6、8、10、12…… ③@间距符号 ④加密区与非加密区间距：用"/"分隔 ⑤箍筋肢数
KL3(2)350×700 Φ 8@100/200(2)
一级钢筋，断面直径8MM,加密区间距 100MM，非加密区间距200MM，双肢箍。
一端悬挑 4跨 4号 楼层框架梁
一、梁构件的平面注写方式
（2）梁截面尺寸
一般梁均采用矩形断面 宽度×高度——b×h 例 ：300×600的梁截面
