梁钢筋平法识图、标注方法与注意事项
建筑结构施工图平法表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
梁平法图中表示的是什么意思？
● 梁的平面注写包括集中标注与原位标注
集中标注表达梁的通用数值；
原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。
梁钢筋的标注方法
●原位标注 2 / 8
包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
1、梁支座上、下部纵筋；
2、吊筋、附加箍筋。
原位标注——梁支座上部纵筋
梁支座上部纵筋，该部位含通长筋在内的所有纵筋：
❶“/”分隔——当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
❷“ ”相联——当同排纵筋有两种直径时，用加号“ ”将两种直径的纵筋相联，注写时将角部纵筋写在前面。
❸缺省标注——当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
例 6Φ25 4/2， 2Φ25 2Φ22。
原位标注——梁下部纵筋
❶“/”分隔——当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
❷“ ”相联——当同排纵筋有两种直径时，用加号“ ”将两种直 3 / 8
径的纵筋相联，注写时角筋写在前面。
❸“—”不入支座——当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数写在括号内。
例 6Φ25 2（-2）/4，
2Φ25 3Φ22（-2）/5Φ25。
❹当梁的集中标注中已注写了梁上部和下部均为通长筋的纵筋值时，则不需要在梁的下部重复做原位标注。
❺当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部以Y打头注写在括号里。
钢筋平法表示方法

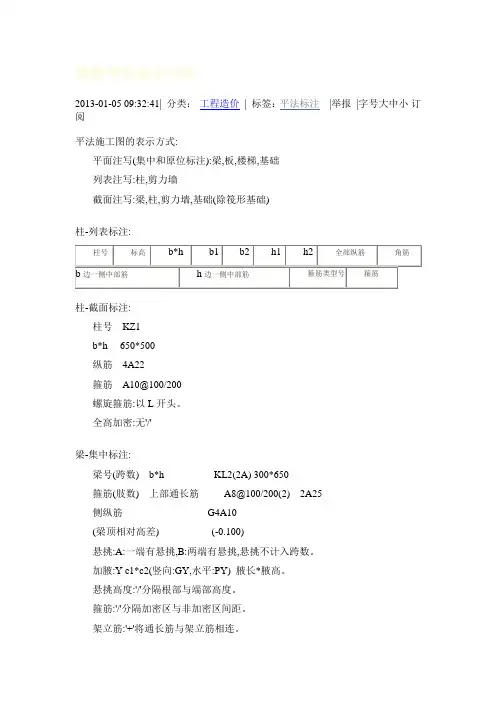

2013-01-05 09:32:41| 分类： 工程造价 | 标签：平法标注 |举报 |字号大中小 订阅
平法施工图的表示方式:
平面注写(集中和原位标注):梁,板,楼梯,基础
列表注写:柱,剪力墙
截面注写:梁,柱,剪力墙,基础(除筏形基础)
柱-列表标注:
柱号 标高 b*h b1 b2 h1 h2 全部纵筋 角筋
b边一侧中部筋 h边一侧中部筋 箍筋类型号 箍筋
柱-截面标注:
柱号 KZ1
b*h 650*500
纵筋 4A22
箍筋 A10@100/200
螺旋箍筋:以L开头。
全高加密:无'/'
梁-集中标注:
梁号(跨数) b*h KL2(2A) 300*650
箍筋(肢数) 上部通长筋 A8@100/200(2) 2A25
侧纵筋 G4A10
(梁顶相对高差) (-0.100)
悬挑:A:一端有悬挑,B:两端有悬挑,悬挑不计入跨数。
加腋:Y c1*c2(竖向:GY,水平:PY) 腋长*腋高。
悬挑高度:'/'分隔根部与端部高度。
箍筋:'/'分隔加密区与非加密区间距。
架立筋:'+'将通长筋与架立筋相连。 构造筋与受扭筋:前者以G开头,后者以N开头。
梁-原位标注:
左支座筋 跨中钢筋 右支座筋 6A25 2A25 4A25
下部钢筋 4A25
多排:'/'分隔上下两排。
直径不同:'+'将两种直径相连,角筋在前。
相同:支座两侧相同,可仅在支座一侧标注,另一侧不注。
不伸入支座:减少的数量写在括号内,如6A25 2(-2)/4
剪力墙柱-列表标注:
截面 编号 标高 纵筋 箍筋
梁柱板钢筋平法标注图解(免费)
梁柱板钢筋平法标注图解
第一章 梁的结构和材料选择
1.1 梁的定义和用途
梁是建筑结构中的主要承重构件，用于承担楼板和荷载的传递。在建筑设计中，需要根据不同的要求选择适当的梁结构和材料。
1.2 梁的结构类型
常见的梁结构类型包括矩形梁、T形梁、圆形梁等。根据不同的荷载和跨度要求，选择合适的梁结构类型。
1.3 梁的材料选择
常见的梁材料包括钢筋混凝土、钢梁、木梁等。根据梁的用途和设计要求，选择合适的材料。
第二章 梁的平法标注方法
2.1 平法标注的目的
梁的平法标注是为了保证梁的几何形状和尺寸符合设计要求，保证梁在使用过程中能够承受荷载并稳定运行。
2.2 平法标注的内容平法标注的内容包括梁的长度、宽度、高度、厚度等主要尺寸。还包括梁上的构造细节和钢筋布置等信息。
2.3 平法标注的方法
平法标注可采用注释图、标注尺、示意图等方式进行。需要标注清晰、准确，方便施工人员理解和实施。
第三章 梁柱板钢筋平法标注图解
3.1 梁的平法标注图解
梁的平法标注图解是用于标注梁的尺寸、构造细节和钢筋布置的图纸。图解中应包括平面图和剖面图，确保标注清晰可读。
3.2 大梁平法标注图解
大梁平法标注图解要求详细标注大梁的尺寸、构造细节和钢筋布置等信息。图解中还应注明大梁的编号和位置，方便施工过程中的识别。
3.3 柱的平法标注图解
柱的平法标注图解要求详细标注柱的尺寸、构造细节和钢筋布置等信息。图解中还应注明柱的编号和位置，方便施工过程中的识别。
3.4 板的平法标注图解板的平法标注图解要求详细标注板的尺寸、构造细节和钢筋布置等信息。图解中还应注明板的编号和位置，方便施工过程中的识别。
附件：
1. 平法标注示意图
2. 梁柱板钢筋布置图
法律名词及注释：
1.《建筑法》：规定了建筑工程的法律责任和管理办法。
2.《土木工程施工管理条例》：对土木工程施工的管理要求进行了规范。
